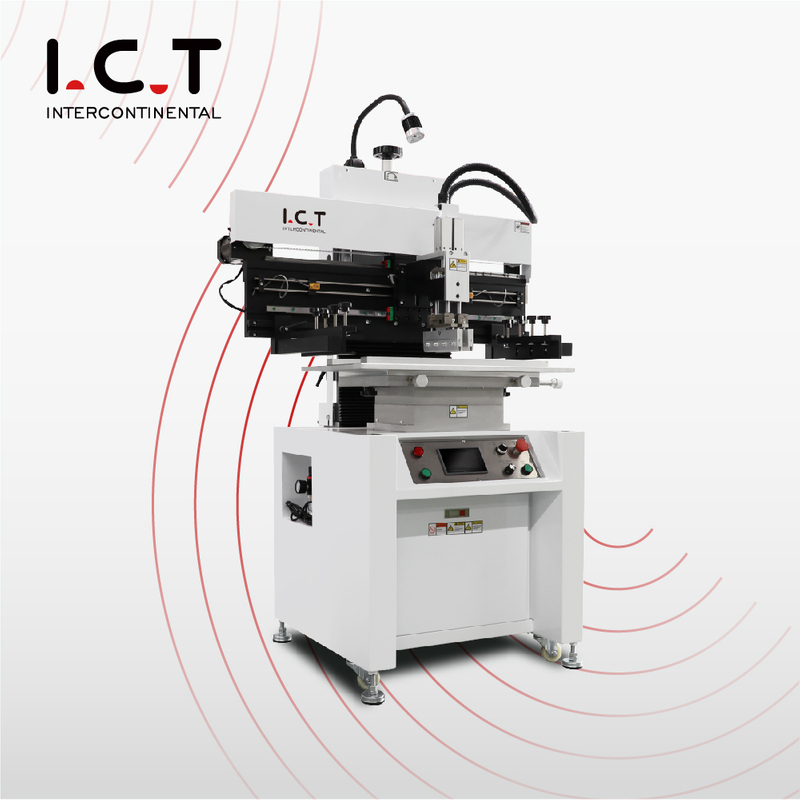

| Printer Stensil Semi-otomatis yang Andal untuk Produksi SMT
Mesin printer semi otomatis SMT menempatkan printer stensil semi otomatis di garis depan SMT. Cara panduan TBI Taiwan dan kecepatan penggerak motor stepper SANYO cocok untuk menjaga pasta tetap stabil di jalur perakitan PCB. Alat pembersih karet suspensi dan pengukur presisi mengatur lapisan rata tanpa jembatan ke pemasangan. Bangku modular dengan perangkat penyelarasan menampung PCB tunggal atau ganda 0,2-6 mm dan menyambungkan SMEMA untuk lintasan langsung ke placer. MMI Bahasa Inggris yang ramah mengajarkan semi-otomatis untuk menyinkronkan jalur UPH. Siklus 200W dan 8 detik membantu mesin printer stensil semi otomatis SMT mendukung sensor atau jalur produksi SMT LED dengan energi rendah.
| Fitur
Pengaturan pin dan blok pendukung memungkinkan posisi fleksibel untuk PCB satu sisi dan dua sisi yang berbeda di jalur produksi SMT. Motor stepper yang diimpor dan rel panduan presisi Taiwan menambahkan pasta solder dan sensor batas operasi pembersihan yang dapat disesuaikan secara fleksibel untuk mengurangi perjalanan transportasi. Hal ini membuat printer stensil semi-otomatis mudah dikonversi dan diperbaiki secara akurat di jalur perakitan PCB untuk menghindari pergeseran pasta yang mempengaruhi akurasi placer.
Struktur alat pembersih yg terbuat dr karet sambungan langsung dengan dua silinder presisi tinggi memastikan tekanan yang akurat dan stabil pada rel pemosisian geser ganda agar pasta seragam mengalir kembali. Pengoperasian layar sentuh dalam bahasa Inggris MMI memiliki fungsi pengajaran antarmuka dan navigasi untuk manual semi-otomatis dan otomatis penuh. Bagian kontrol inti mengadopsi merek impor berkualitas tinggi untuk memastikan stabilitas dan pengoperasian printer di jalur SMT. Perangkat pencetakan dan penyelarasan otomatis untuk papan dan rangka PCB menjaga kualitas tetap tinggi dengan lebih sedikit pengerjaan ulang di jalur perakitan PCB.
| Spesifikasi
| Model | hal3 | hal6 | hal12 | Hlm15 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Ukuran platform | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| Ukuran stensil (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Ketebalan PCB | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| Penempatan Stensil | Manual | Manual | Manual | Manual |
| Waktu siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. | < 12 Detik. |
| Konsumsi daya | 200 watt | 200 watt | 220 watt | 220 watt |
| Catu daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-200mm/detik | 0-1200mm/detik | 0-200mm/detik | 0-200mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650mm |
| Berat | 280Kg | 300 kg | 356Kg | 430Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm | 250mm |
| Tinggi platform | 950mm | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | ||||
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser/ Pemasang Label /Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan – Pabrik LED Arab Saudi
Pelanggan Saudi memilih lini SMT lengkap dari ICT yang menampilkan printer stensil semi-otomatis, dudukan JUKI RS-1R, dan oven L8 untuk lampu LED. Teknisi kami melakukan perjalanan ke luar negeri ke pabrik di Riyadh, menghubungkan printer ke konveyor SMEMA, mengkalibrasi pasta pada papan 300mm, dan memberikan pelatihan praktis selama tujuh hari tentang aliran jalur dan penyesuaian. Jalur perakitan PCB segera mencapai hasil penuh dengan penempatan pengumpanan pasta yang tepat dan tidak ada masalah solder awal. Klien memuji integrasi di luar negeri, peti yang kokoh, dan instruksi terfokus yang mengaktifkan seluruh lini produksi SMT dengan cepat.
| Global Dukungan Layanan & Pelatihan
ICT memberikan dukungan penuh pada lini produksi SMT: desain SMEMA tanpa biaya, simulasi pra-kapal 48 jam, docking di lokasi, sesi operator 7-10 hari, komponen satu tahun, diagnostik jarak jauh berkelanjutan melalui aplikasi atau video, dan optimalisasi jalur berkala. 20 teknisi kami mencakup 72 negara dengan respons awal 4 jam dan bantuan mendesak 24/7. Setiap printer stensil semi-otomatis menjalani uji coba jangka panjang dan verifikasi penuh di pabrik ISO9001 kami yang seluas 12.000m². Pembeli mendapatkan jalur perakitan PCB yang efisien, pengembalian yang lebih cepat, dan hubungan yang maju bersama.
| Ulasan Pelanggan
Lebih dari 1600 lini produksi SMT di 72 negara bergantung pada ICT. Mereka menghargai diagram yang tepat untuk tata letak yang ringkas, kasus ekspor yang kokoh untuk kedatangan yang utuh, pelatihan menyeluruh yang meningkatkan kemahiran lini, solusi cepat yang mengurangi interupsi, dan evaluasi rutin yang meningkatkan kinerja sebesar 16%. Fasilitas ditingkatkan secara berkala, dengan menekankan pada minimalnya penolakan, penghematan biaya, dan alur kerja yang lancar sebagai dasar untuk aliansi dan pencapaian yang berkelanjutan.
| Sertifikasi dan Standar
Semua model printer stensil semi-otomatis memiliki paten CE, RoHS, ISO9001:2015 dan penemuan. Simulasi laboratorium internal dan inspeksi 100% mematuhi persyaratan UE, AS, dan internasional untuk jalur perakitan PCB. Ini memvalidasi material yang bertanggung jawab, koneksi yang aman, pengoperasian yang konsisten, dan masa pakai yang lebih lama – memberikan keyakinan penuh bagi lini produksi SMT sejak aktivasi.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT diluncurkan pada tahun 2012 dan mengelola fasilitas Dongguan seluas 12.000m² dengan 89 personel dan 20 insinyur. Kami mengembangkan, memproduksi dan memeriksa semua unit melalui proses ISO9001. Membantu lebih dari 1600 klien di 72 wilayah, ekspansi kami muncul dari peralatan yang dapat diandalkan, harga bersaing, dan dukungan terus-menerus. Delapan lokasi di seluruh dunia dan kelompok regional menawarkan bantuan yang cepat dan terspesialisasi.
