TIK-1500
I.C.T
| Kuantitas: | |
|---|---|

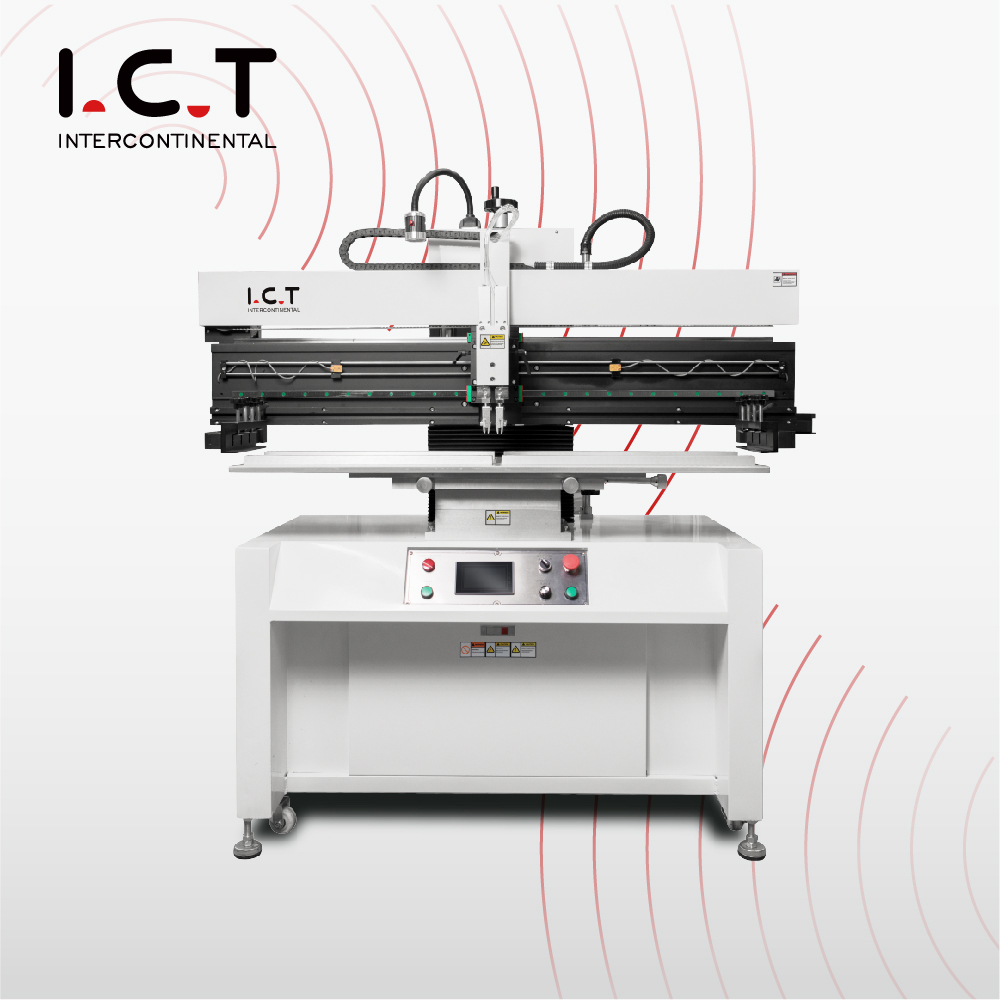

| Ikhtisar Printer Stensil PCB LED
Printer Stensil PCB LED ICT memberikan kinerja terbaik untuk manufaktur LED dan elektronik. Dengan model seperti papan penanganan ICT-9060 hingga 900x600mm, model ini sesuai dengan kebutuhan PCB LED papan panjang. Akurasi pengulangan yang tinggi ±0,01mm memastikan kualitas cetakan. Siklus 7 detik meningkatkan output. Fitur otomatis mencakup kalibrasi PCB, kontrol tekanan alat pembersih karet, dan pembersihan stensil. Sistem penglihatan dengan cahaya koaksial mengidentifikasi tanda pada berbagai PCB. Pengangkutan menggunakan ikat pinggang dan klem untuk kelancaran arus. Opsi seperti pasokan pasta solder otomatis dan loop tertutup SPI meningkatkan efisiensi. Printer LED SMT otomatis penuh mengintegrasikan Industri 4.0 untuk produksi cerdas.
| Fitur
Mencapai akurasi pengulangan ±0,01mm dan presisi cetak 0,025mm dengan Printer Stensil PCB LED. Kepala cetak yang ditangguhkan menggunakan motor penggerak untuk tekanan alat pembersih karet yang stabil. Umpan balik otomatis menyeimbangkan tekanan secara real time. Ini membentuk bentuk pasta solder yang sempurna. Cocok untuk papan bernada halus dan panjang dalam pencahayaan LED. Mengurangi cacat dan pengerjaan ulang.
Sistem sabuk unik mencegah PCB macet. Kecepatan kontrol motor hingga 1500mm/s. Klem samping dan papan penahan vakum dengan kuat. Bebas arah masuk-keluar. Memastikan kontak lancar dengan stensil. Ideal untuk Printer Stensil PCB LED Papan Panjang dalam jalur otomatis.
Mode kering, basah, atau vakum membersihkan stensil secara otomatis. Sistem semprotan menggunakan perangkat lunak untuk mengontrol alkohol dan kertas. CCD dan bagian pembersih yang terpisah memastikan semprotan merata. Motor knalpot yang kuat menghilangkan residu. Menjaga stensil tetap bersih untuk hasil cetakan yang konsisten pada Printer LED SMT otomatis penuh. Menghemat bahan dan waktu.
| Spesifikasi
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Ukuran bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Arah transportasi | Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan | ||
| Sistem pendukung | Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan | ||
| Sistem Penjepit | Penjepit samping (nosel vakum, tekanan Z otomatis yang dapat ditarik adalah pilihan) | ||
| Kepala Pencetak | Dua printhead bermotor independen | ||
| Tipe Penyapu | Baja tahan karat (standar), plastik | ||
| Sistem pembersih | Kering, basah, vakum | ||
| Inspeksi | Inspeksi 2D (Standar) | ||
| Catu daya | AC:220±10%,50/60HZ,3Kw | ||
| Metode kontrol | Kontrol PC | ||
| Dimensi (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | TIK-6561 | TIK-9060 |
| Ukuran bingkai (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Ukuran PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensi (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi kami dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Video Sukses Pelanggan
Pada tahun 2025, para insinyur TIK mengunjungi pabrik lampu LED rumah untuk pemasangan dan pelatihan. Klien membutuhkan jalur SMT otomatis penuh dengan 13 mesin, total panjang 29 meter. Ruangannya hanya 21mx 5m. Kami merancang tata letak bentuk U, dengan ukuran 16mx 2,7m. Setelah 2 hari penyiapan dan debugging, ditambah 6 hari pelatihan dan dukungan, pengiriman berhasil. Jalur ini sekarang berjalan secara efisien dengan Printer Stensil PCB LED kami.
| Dukungan Layanan dan Pelatihan
ICT menawarkan instalasi penuh, pelatihan di tempat, dan pemeliharaan berkelanjutan. Insinyur memberikan panduan langsung untuk penyiapan Printer Stensil PCB LED. Diagnostik jarak jauh melalui integrasi MES. Respon cepat terhadap masalah. Pengoptimalan proses yang disesuaikan. Pusat layanan global memastikan pasokan suku cadang yang cepat. Pelatihan mencakup pengoperasian, pembersihan, dan pemecahan masalah. Membantu klien menguasai Printer LED SMT otomatis penuh dengan cepat.
| Ulasan Pelanggan
Pelanggan memuji para insinyur ICT atas pelatihan ahli dan penyelesaian masalah yang cepat. Mereka menyukai Printer Stensil PCB LED yang andal dengan waktu henti minimal. Packing aman melindungi selama pengiriman. Respons cepat memperbaiki masalah dalam hitungan jam. Kualitas cetak yang tinggi meningkatkan hasil. Secara keseluruhan, nilai dan dukungan yang luar biasa.
| Sertifikasi dan Standar
ICT memegang sertifikasi CE, RoHS, ISO9001, dan berbagai paten seperti sistem pembersihan busur dan penghindaran tabrakan. Ini memastikan Printer Stensil PCB LED yang aman, ramah lingkungan, dan inovatif. Tes ketat menjamin keandalan.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT memiliki R&D dan produksi sendiri di fasilitas seluas 12.000m² dengan 89 staf, termasuk 20 insinyur. Pertumbuhan pesat melayani 1600+ klien di 72 negara. Inspeksi ketat dan sistem kualitas mengontrol setiap Printer Stensil PCB LED Papan Panjang. Solusi SMT lengkap mulai dari perencanaan hingga pengoptimalan.
