| Printer Stensil SMT Sepenuhnya Otomatis
Mesin printer solder PCB otomatis ICT-6561 adalah printer stensil smt otomatis berkecepatan tinggi yang dirancang untuk jalur SMT modern. Dengan kompatibilitas Industri 4.0 dan MES, ia mencapai akurasi pengulangan ±0,01mm dan waktu siklus 7 detik. Kepala cetak yang ditangguhkan dan kontrol tekanan yang dapat diprogram menjamin deposisi pasta solder yang sempurna di setiap papan. Banyak digunakan dalam pencahayaan LED, elektronik otomotif, dan produk konsumen, mesin cetak stensil lampu led ini mendukung ukuran PCB dari 80×50mm hingga 650×610mm. Antarmuka Windows 10 yang mudah memungkinkan program baru selesai dalam 5-10 menit. Pilih ICT-6561 untuk pencetakan yang stabil, bebas limbah, dan berkualitas tinggi setiap shift.
| Fitur
Kepala cetak gantung jembatan lengkung menggunakan dua motor penggerak independen untuk keseimbangan kiri-kanan. Umpan balik tekanan waktu nyata menyesuaikan secara otomatis dari 0-15kg. Opsi squeegee OPC membatasi area cetak agar sesuai dengan ukuran PCB, mengurangi limbah pasta solder sebesar 30%. Mesin printer solder PCB otomatis ini menjaga efek pembentukan sempurna pada papan LED bernada halus dan besar.
Transmisi sabuk yang unik mencegah kemacetan PCB sepenuhnya. Kecepatan penggerak motor hingga 1500mm/s dengan posisi berhenti tepat. Klem samping ditambah papan penahan nosel vakum opsional dengan kuat. Arah kiri-kanan atau kanan-kiri berubah secara bebas melalui software. Printer stensil untuk PCB memastikan kontak stensil PCB yang lancar setiap siklus.
Tiga mode kering, basah, dan vakum bekerja secara terpisah dengan kontrol CCD independen. Semprotan dari atas ke bawah membersihkan secara merata sementara perangkat lunak menghitung alkohol dan kertas untuk menghemat biaya. Motor knalpot yang kuat menghilangkan asap dalam hitungan detik. Stensil tetap bersih untuk pencetakan berkualitas tinggi secara terus-menerus.
| Spesifikasi
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Ukuran bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Arah transportasi | Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan | ||
| Sistem pendukung | Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan | ||
| Sistem Penjepit | Penjepit samping (nosel vakum, tekanan Z otomatis yang dapat ditarik adalah pilihan) | ||
| Kepala Pencetak | Dua printhead bermotor independen | ||
| Tipe Penyapu | Baja tahan karat (standar), plastik | ||
| Sistem pembersih | Kering, basah, vakum | ||
| Inspeksi | Inspeksi 2D (Standar) | ||
| Catu daya | AC:220±10%,50/60HZ,3Kw | ||
| Metode kontrol | Kontrol PC | ||
| Dimensi (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | TIK-6561 | TIK-9060 |
| Ukuran bingkai (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Ukuran PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensi (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser/ Pemasang Label /Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan
Pada tahun 2025, para insinyur TIK terbang ke Tajikistan untuk mendukung pabrik lampu LED besar. Klien membeli dua jalur SMT penuh, satu jalur DIP, satu jalur pelapisan konformal, satu jalur penyaluran, dan satu jalur perakitan bohlam LED—semuanya menampilkan Mesin Printer Pcb Solder Otomatis Lampu Led ICT-6561 Sepenuhnya Smt Solder Paste. Tim kami membantu membongkar kontainer, memasang setiap mesin printer solder PCB otomatis, melatih 25 operator lokal dalam tiga hari, dan mencapai hasil first-pass di atas 99,5%. Video tersebut menunjukkan lampu LED menyala dan manajer pabrik berkata: 'Layanan TIK lebih cepat dan profesional!'
| Global Dukungan Layanan & Pelatihan

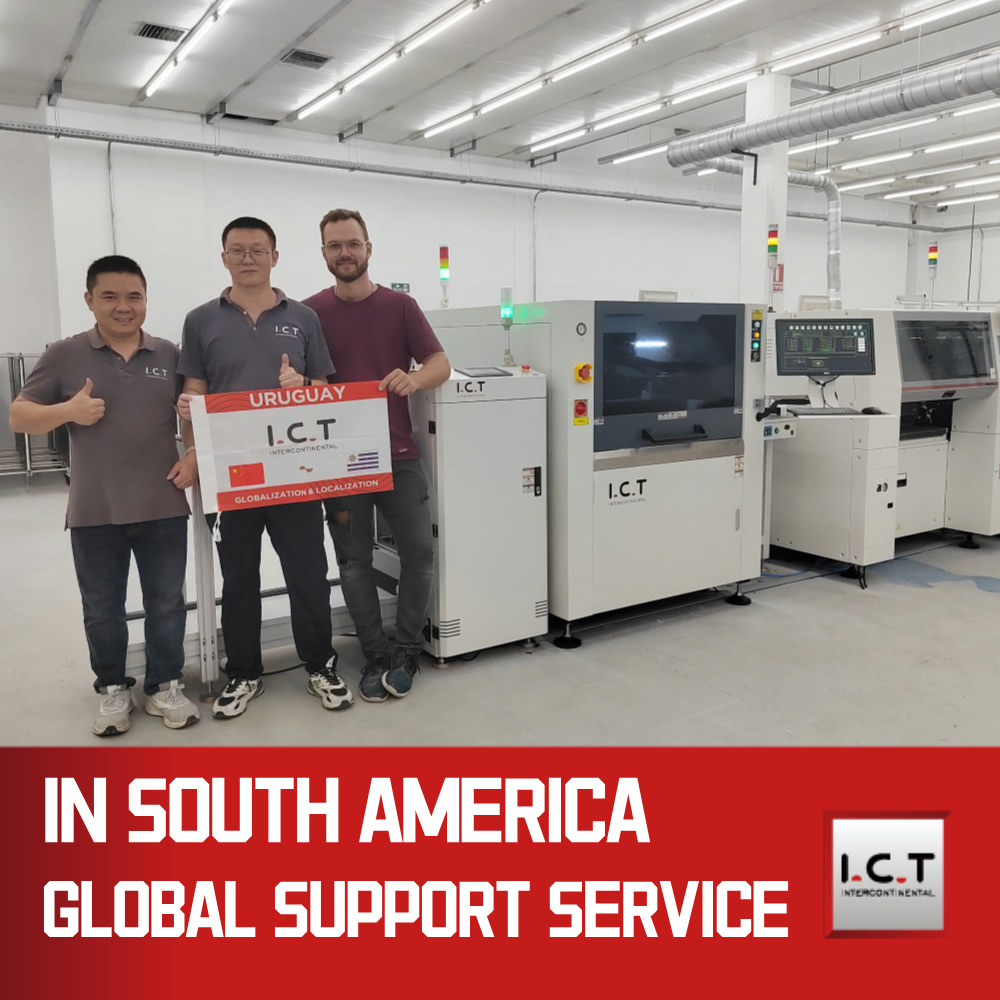

ICT memberikan dukungan penuh di seluruh dunia. 20 teknisi kami menawarkan pelatihan online gratis, pemasangan di lokasi, dan layanan suku cadang seumur hidup. 8 kantor cabang dan 72 negara pengalaman menjamin respon dalam waktu 2 jam. Peningkatan perangkat lunak gratis secara rutin menjaga printer stensil smt otomatis Anda selalu terbarui.
| Ulasan Pelanggan
'Para teknisi mendukung dalam 24 jam dan memperbaiki semuanya – mitra sejati!' 'Pengemasan terbaik yang pernah saya lihat – mesin tiba dengan sempurna setelah pengiriman melalui laut.' 'Kecepatan respons luar biasa, bahkan di akhir pekan.' 'Kualitas cetak lebih baik daripada merek Eropa, harga hanya setengahnya!'
| Sertifikasi dan Standar
ICT memegang sertifikat CE, RoHS, ISO9001 dan lebih dari 30 paten penemuan. Setiap mesin printer solder PCB otomatis melewati pengujian beban penuh 48 jam sebelum pengiriman. Kualitas yang dapat Anda percayai.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT adalah ahli SMT 25 tahun dengan R&D sendiri dan pabrik 12.000㎡ di Dongguan. 89 staf dan 20 insinyur melayani 1.600+ pelanggan di 72 negara. Pengujian standar IPC yang ketat dan sistem kualitas yang lengkap memastikan setiap mesin bekerja dengan sempurna. Kami berkembang pesat karena kami selalu mengutamakan pelanggan.
