TIK-SS540
I.C.T
| Kuantitas: | |
|---|---|

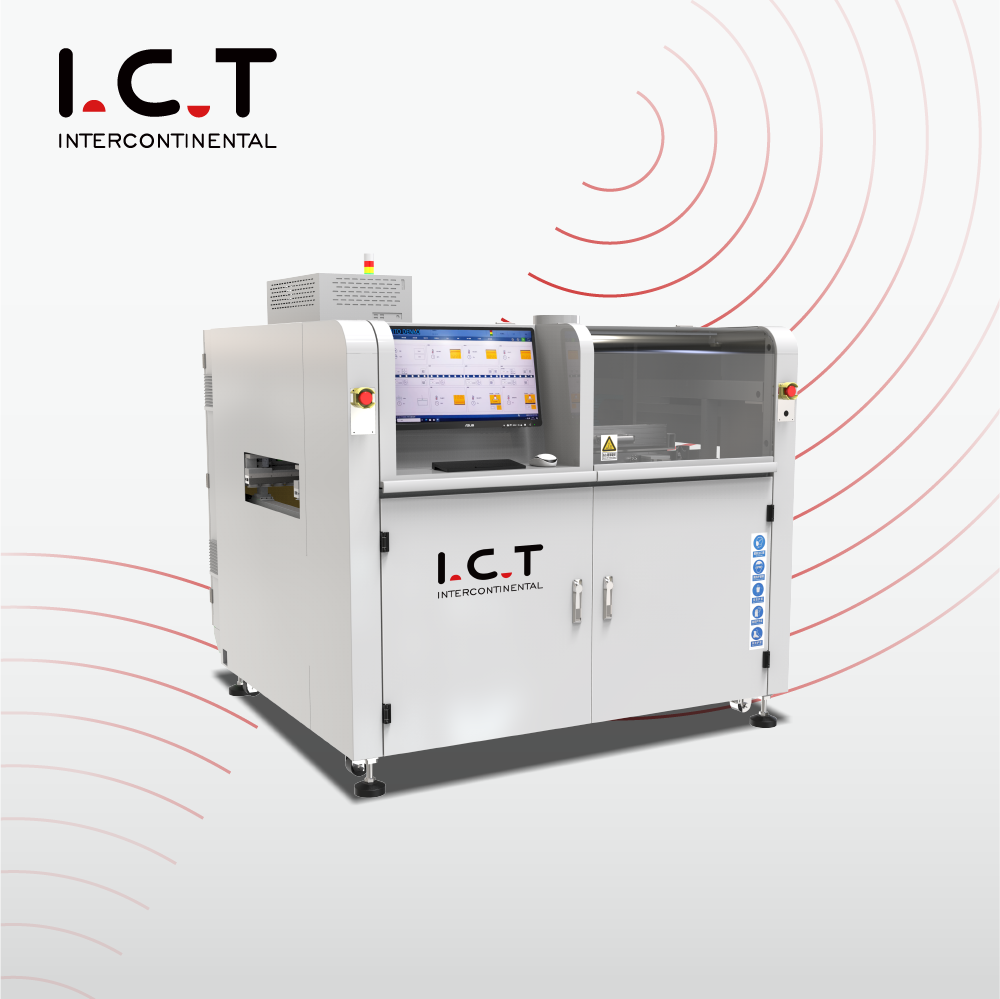

| Mesin Solder Gelombang Selektif On-Line
Direkayasa sepenuhnya dan diproduksi di Dongguan, Mesin Penyolderan Gelombang Selektif On-line ICT adalah Sistem Penyolderan Selektif sejati yang dibuat untuk pabrik SMT bervolume tinggi dan campuran tinggi yang menolak mengorbankan kualitas demi kecepatan. PCB meluncur terus menerus pada konveyor presisi sementara gantri aluminium cor ultra-ringan – yang digerakkan oleh servos Panasonic dan rel linier – membawa fluks dan solder tepat ke pin. Pemanasan nitrogen inline menghasilkan fillet yang berkilau dan penuh dengan limbah yang hampir nol. Operator mengontrol setiap detail – jalur, suhu, volume semprotan, tinggi gelombang – pada layar sentuh Windows yang besar dan menyimpan program tanpa akhir untuk pergantian instan. Kalibrasi gelombang otomatis, CCD langsung, katup jet Jerman, dan panci titanium mengubah Mesin Penyolderan Gelombang Selektif On-line ini menjadi pusat keuntungan 24/7.
| Daftar Peralatan Jalur DIP
Katup jet frekuensi tinggi Jerman menembakkan titik mikro dengan fluks padatan rendah (<10%) yang dapat diulang hingga 0,02 mm. Tangki bertekanan ditambah pengukur aliran digital menjaga tekanan tetap kokoh bahkan ketika tangki hampir kosong. Residu jatuh ke dalam baki tarik cepat. Pneumatik SMC Jepang dan pengukur depan membuat pemeriksaan harian menjadi mudah. Pompa otomatis tidak pernah membiarkan pasokan turun. Modul fluks ini mengaktifkan setiap bantalan dengan sempurna pada Mesin Penyolderan Gelombang Selektif On-line.
IR bawah yang dapat disetel sepenuhnya adalah standar; udara panas atas atau IR ekstra opsional. Tata letak grid terbuka ditambah isolasi suhu tinggi yang tebal menyebarkan panas secara merata ke seluruh papan. Pemanas premium dan motor plug-in beroperasi tanpa suara dan tanpa alat selama bertahun-tahun. Papan keluar diaktifkan dengan sempurna dan bebas stres, siap untuk sambungan sempurna dalam Sistem Penyolderan Selektif.
Pompa elektromagnetik Jerman dan pot titanium menghasilkan gelombang mini yang sangat stabil dan tidak pernah melayang. Atur aliran N2, suhu solder, tinggi gelombang, dan kalibrasi otomatis langsung dari layar sentuh. Nitrogen inline menghasilkan fillet secerah cermin dan hampir tanpa sampah. Ketinggian pemeriksaan laser, pembersihan otomatis nosel, dan video berdurasi 900 jam disimpan untuk kemudahan penelusuran. Ini adalah inti antipeluru dari setiap Mesin Penyolderan Gelombang Selektif On-line.
Konveyor tiga bagian yang kompatibel dengan SMEMA ditambah klem samping/atas pneumatik menahan papan hingga 20 kg dalam keadaan diam selama penyolderan. Rel yang kokoh dan servo presisi tinggi menggerakkan PCB dengan lancar pada kecepatan jalur. Rakitan tebal atau dua sisi dapat dibersihkan dengan mudah. Dibuat untuk tugas volume tinggi tanpa henti pada Sistem Penyolderan Selektif apa pun.
PLC bersertifikasi CE, kabel Cat-6, dan konektivitas MES penuh memberikan respons secepat kilat dan keandalan total. Penyihir terpandu, pengeditan berbasis gambar, deteksi nosel otomatis, dan menu multi-bahasa mempersingkat waktu pelatihan hingga berjam-jam. Diagnostik jarak jauh membuat Mesin Penyolderan Gelombang Selektif On-line tetap menghasilkan pendapatan sepanjang waktu.
Layar sentuh berwarna besar, panduan langkah demi langkah, pratinjau CCD langsung dengan sekali ketuk, dan peringatan suara membuat pengoperasian mesin menjadi mudah. Beralih secara instan antara bahasa Inggris, Mandarin, Jepang, atau Rusia. Lampu menara khusus dan peningkatan Wi-Fi membuat semua orang selalu mendapat informasi tanpa meninggalkan antrean.
| Spesifikasi
| Mesin Solder Gelombang Selektif On-Line | ||||
| Model | TIK SS540 | TIK SS550 | TIK SS550P1 | TIK SS550P2 |
| Modular Daring | Semprotan + Pemanasan Awal & Penyolderan | Semprotan + Pemanasan Awal + Penyolderan | Semprotan + Pemanasan Awal + Penyolderan + Penyolderan | Semprotan + Pemanasan Awal + Penyolderan + Penyolderan+ Penyolderan |
| Sistem Solder | ||||
| Kuantitas Nosel | 1 | 1 | 2 | 3 |
| Kuantitas Pot Solder | 1 set | 1 set | 2 set | 3 set |
| Panci Ganda (Opsi) | N/a | Pilihan | Pilihan | Pilihan |
| Kekuatan Pot Solder | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| Sistem Fluks | ||||
| Tangki penyimpanan fluks | 1L | 1L | 2L | 2L |
| Dukungan fluks | Alarm fluks, otomatis | |||
| Nozzle semprot | Germany Jet Valve (Penyemprotan titik dan garis) 1 set | |||
| Semprotkan ukuran nosel | 130um (180um, Opsi 210um) | |||
| Kecepatan Semprot | 0 ~ 20mm/s | |||
| Kecepatan Gerak Nosel Semprot | 0 ~ 400mm/s | |||
| Sistem pemanasan awal | ||||
| Mode pemanasan awal | Udara panas dan ir | Udara panas dan ir | Udara panas dan ir | Udara panas dan ir |
| Area pemanasan awal | P500*L500mm | P500*L500mm | P500*L500mm | P500*L500mm |
| Zona Pemanasan Awal | Udara panas atas: 2, IR Bawah: 1 | |||
| Daya Pemanasan Awal Bawah | Maks.12kw | |||
| Kekuatan Pemanasan Awal Teratas | Maks.6kw | |||
| Waktu Pemanasan | Sekitar 15 menit (pengaturan 150℃) | |||
| Modus Kontrol | PC+PLC | |||
| Sistem transportasi | ||||
| Ukuran PCB (dengan perlengkapan) | 120*60~500*500mm | |||
| Penggantian PCB | On line | |||
| Izin Atas PCB | 120mm | |||
| Tinggi transportasi | 900 ± 20mm | |||
| Lebar transportasi | 60 ~ 500mm | |||
| Dimensi：mm | L1850*L1850*T1480 | L2560*L1750*T1480 | L2560*L1950*T1480 | L2600*L1950*T1480 |
| Berat | Kira-kira: 800kg | Kira-kira: 1200kg | Kira-kira: 1300kg | Kira-kira: 1500kg |
| Daftar Peralatan Jalur DIP
Lengkapi Mesin Penyolderan Gelombang Selektif On-line Anda dengan jalur DIP otomatis ICT – mitra sempurna untuk produksi THT campuran tinggi. Pengaturan turnkey mencakup mesin penyisipan DIP berkecepatan tinggi untuk penempatan komponen yang tepat, pemuat gelombang yang kompatibel dengan SMEMA yang memasukkan papan dengan lancar ke dalam Sistem Penyolderan Selektif, pembongkar gelombang lembut yang menangkap PCB jadi tanpa tekanan, dan konveyor perakitan dengan buffer untuk pemeriksaan akhir dan perbaikan. Semuanya modular, bersertifikat CE, dan dibuat sendiri untuk keandalan yang kokoh dan pergantian secepat kilat. Dengan gudang suku cadang global dan dukungan di lokasi di 72 negara, ICT menjaga seluruh proses menyeluruh Anda berjalan dengan efisiensi puncak dan biaya minimum – mulai dari penyisipan hingga penyolderan selektif.
| Nama Produk | Tujuan di DIP Line |
|---|---|
Secara otomatis menempatkan komponen ke PCB dengan presisi untuk lini produksi DIP. | |
Melelehkan solder untuk membentuk sambungan padat pada PCB selama proses plug-in THT. | |
Menerapkan solder secara selektif ke area tertentu untuk perakitan THT yang akurat | |
| AOI Inline Pasca Gelombang | Memeriksa sambungan solder dan cacat penempatan pada PCB rakitan DIP. |
| Video Sukses Pelanggan
Pada awal tahun 2025, pemasok merek kamera besar asal Vietnam terbang untuk menerima penerimaan akhir Mesin Penyolderan Gelombang Selektif On-line baru mereka. Teknisi kami memuat papan produksi sebenarnya, menjalankan siklus kecepatan penuh sementara pelanggan menyaksikan sambungan THT yang sempurna terbentuk secara langsung di CCD, kemudian melatih tim mereka selama dua hari mengenai pemrograman, pemeliharaan harian, dan pemecahan masalah. Mereka bersiap 100% untuk mencapai volume pada hari pengirimannya – sebuah contoh lain dari kemitraan global ICT yang sesungguhnya.
| Layanan dan Pelatihan Profesional
Mulai dari integrasi jalur dan commissioning hingga dukungan dan peningkatan seumur hidup, kami siap membantu Anda di seluruh dunia. Dua puluh insinyur senior ditambah tim lokal di 72 negara memberikan pelatihan di lokasi atau jarak jauh kapan pun Anda membutuhkannya. Gudang suku cadang di tiga benua dan hotline 24/7 menjaga Sistem Penyolderan Selektif Anda pada waktu aktif puncak selama beberapa dekade.
| Pujian Pelanggan
Pelanggan selalu memberi tahu kami bahwa teknisi kami sabar, tajam, dan benar-benar peduli dengan kesuksesan mereka. Mereka menyukai keakuratan fluks yang tepat, gelombang yang stabil, dan seberapa cepat Mesin Penyolderan Gelombang Selektif On-line menghasilkan hasil yang lebih tinggi dan tanpa pengerjaan ulang. Peti ekspor tiba dengan sempurna, dan perbaikan jarak jauh pada hari yang sama telah mengubah pembeli pertama menjadi mitra seumur hidup di seluruh dunia.
| Sertifikasi Industri
Setiap Mesin Penyolderan Gelombang Selektif On-line memiliki sertifikasi keselamatan CE, kepatuhan RoHS, sistem mutu ISO9001, dan berbagai paten pada katup jet, pompa, dan kalibrasi laser. Merek yang dipercaya secara global ini membuktikan bahwa Anda mendapatkan teknologi yang aman, ramah lingkungan, dan telah teruji di lapangan yang dapat Anda andalkan di mana saja.

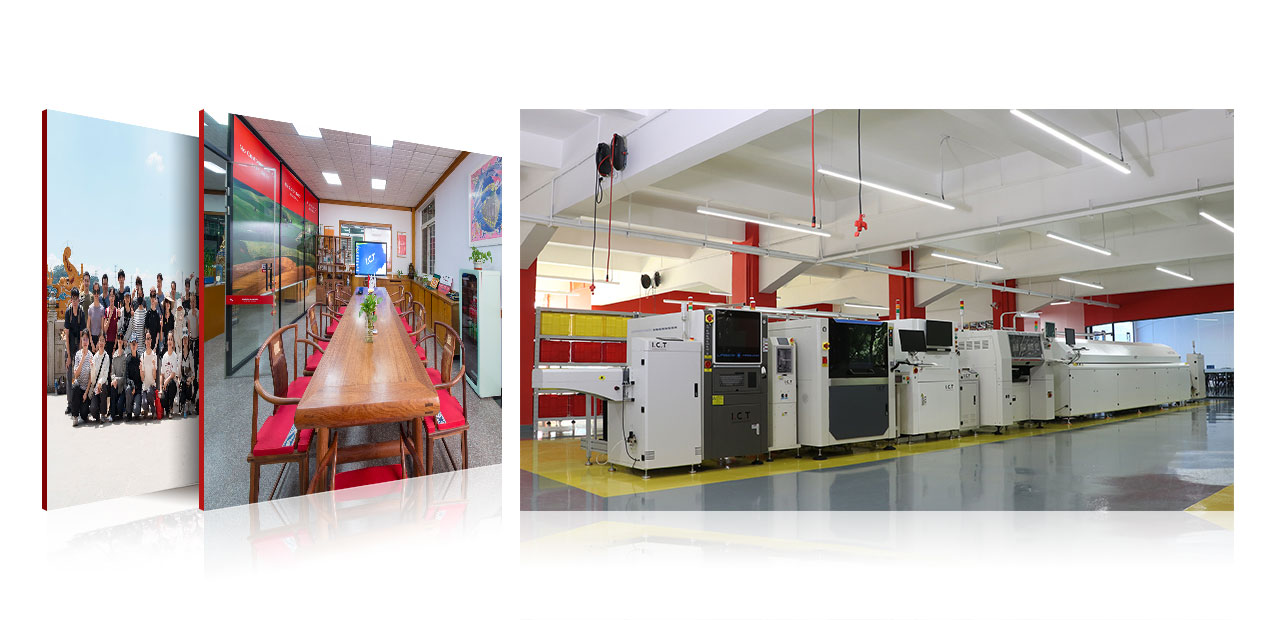

| Tentang Perusahaan dan Pabrik ICT
Sejak tahun 2012 kami telah berkembang menjadi kampus canggih seluas 12.000 m² dengan 89 anggota tim, 20 insinyur berdedikasi, dan 8 cabang global. Semuanya – R&D, fabrikasi, perakitan, dan pengujian burn-in – dilakukan sendiri. Kami melayani lebih dari 1.600 pabrik di 72 negara dengan solusi SMT dan THT siap pakai yang lengkap, dan setiap Mesin Penyolderan Gelombang Selektif On-line didukung oleh pemeriksaan ketat dan sistem kualitas yang terbukti.
