ICT-AI-5146C
I.C.T
| Status ketersediaan: | |
|---|---|
| Kuantitas: | |
| Inspektur Pelapisan ICT SMT AOI
Mesin Inspeksi Optik SMT Aoi, model AI-5146C, dirancang untuk inspeksi lapisan konformal dalam pembuatan PCB. Ini menangkap gambar papan secara real time menggunakan kamera industri warna presisi tinggi dan menerapkan algoritma Convolution Neural Network untuk memprosesnya. Hal ini memungkinkan penilaian cerdas terhadap cacat seperti lapisan yang berlebihan atau tidak mencukupi, gelembung, dan benda asing. Sebagai mesin aoi inspeksi optik otomatis untuk PCB, mesin ini mengunci batas lapisan secara otomatis dan mengidentifikasi area tanpa menghentikan papan. Ini mendukung berbagai konfigurasi, termasuk pemeriksaan seluruh papan dan dua sisi, menjadikannya ideal untuk proses SMT dan DIP. Dengan sumber sinar UV, dapat membedakan dengan jelas lem yang mengandung fosfor. Fitur ketertelusuran data, seperti alarm SPC dan penyimpanan LOG, memastikan kontrol kualitas. Mesin Inspeksi Optik SMT Aoi ini meningkatkan efisiensi di pabrik modern.
| Fitur
Mesin Inspeksi Optik SMT Aoi menggunakan pembelajaran mendalam tingkat lanjut untuk mengoptimalkan data besar dan memungkinkan pemrograman minimalis. Ini mengidentifikasi komponen dan sambungan solder dengan satu klik, mengurangi waktu pemrograman dan alarm palsu dibandingkan dengan metode tradisional. Sistem cerdas ini mengatasi tantangan utama dalam inspeksi industri, memastikan akurasi tinggi terhadap cacat lapisan. Pengguna dapat mengganti sumber cahaya untuk mendeteksi masalah DIP, SMT, dan penyolderan dengan lancar. Sebagai mesin PCB aoi otomatis, mendukung panel multi-in-1 dan model campuran, sehingga serbaguna untuk berbagai ukuran PCB hingga 510x460mm.

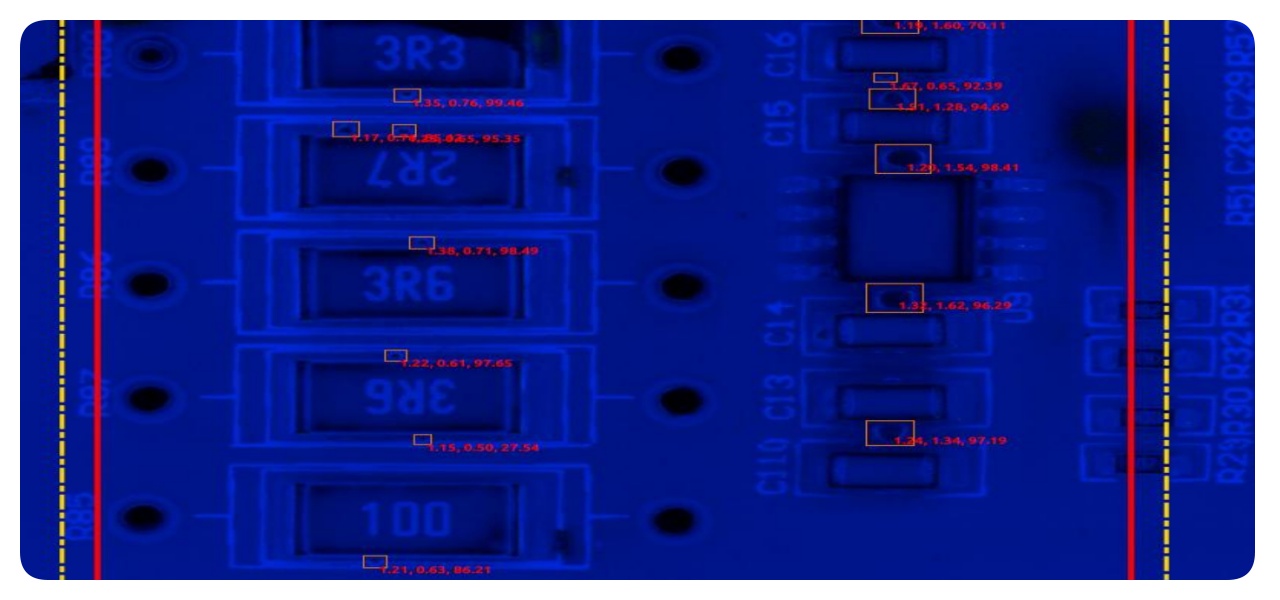

Dilengkapi dengan algoritma khusus, Mesin Inspeksi Optik SMT Aoi dengan cerdas mendeteksi gelembung hingga 0,05 mm dan benda asing seperti helai rambut di area yang ditargetkan. Ini memvisualisasikan nilai gelembung dan menghasilkan beberapa pengukuran lebar lem, termasuk rata-rata, minimum, dan maksimum. Fitur ini menstandarkan pemeriksaan pelapisan dan mencegah cacat mempengaruhi produk akhir. Area non-pelapisan dapat diblokir dengan bingkai bentuk untuk menghindari kesalahan positif, sehingga meningkatkan akurasi deteksi tanpa beban kerja tambahan.

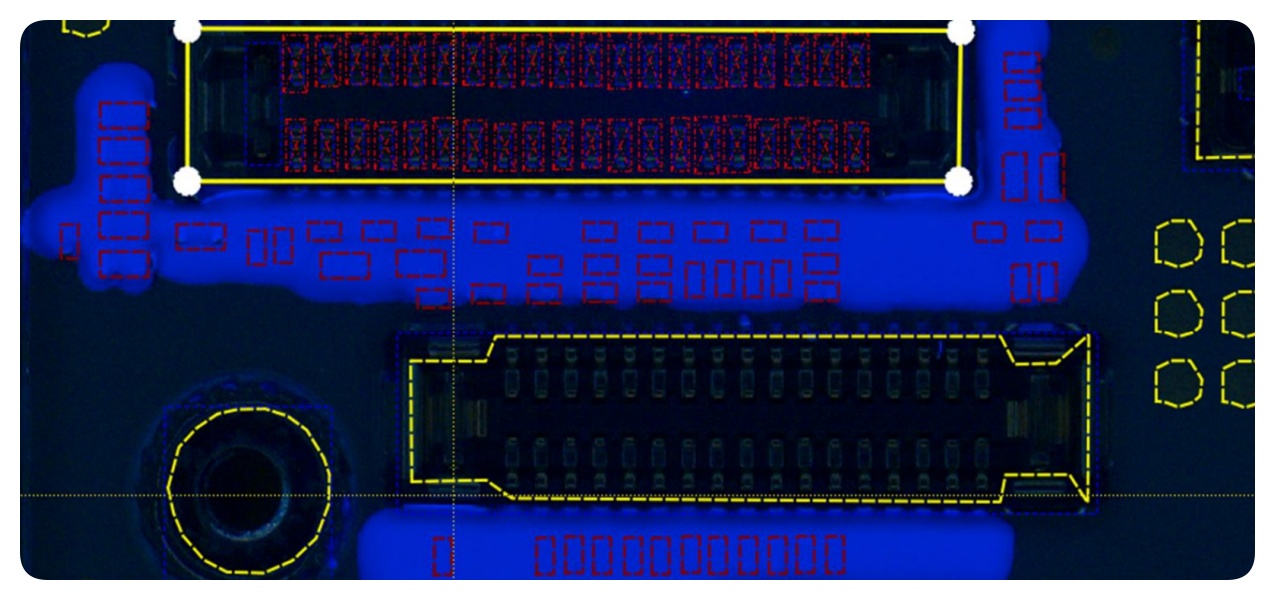

Pemrogramannya sederhana dan cepat, hanya membutuhkan waktu 10-15 menit untuk Mesin Inspeksi Optik SMT Aoi. Ia menawarkan opsi offline dan online, dengan pemilihan area otomatis dan modifikasi parameter satu tombol. Dukungan untuk identifikasi rotasi dan lompatan Tanda Buruk menambah fleksibilitas. Berbagai mode memungkinkan pemeriksaan cacat pelapis, SMT, dan DIP dengan mengganti lampu. Pengukuran ketebalan lem opsional memberikan data spesifik titik untuk kerataan seluruh papan.
Beroperasi pada 0,23 detik per FOV, Mesin Inspeksi Optik SMT Aoi ini melakukan inspeksi tanpa menghentikan aliran papan. Ia menggunakan lampu UV dan putih untuk visibilitas cacat yang jelas, mendukung papan besar hingga 690x460mm. Driver servo AC memastikan gerakan presisi dengan akurasi 0,01 mm, menangani bobot PCB hingga 3kg.
| Spesifikasi
| Model | Pelapisan ICT Online AOI AI-5146C | Pelapisan ICT Online AOI AI-5146CW |
| FOV | 15um@36*30mm(standar), 10um@24*20mm 15um@45x45mm,10um@40*30mm | 21.5um@52.6*44mm(standar), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Resolusi | 15um (Standar), 10um | 21,5um (standar) /15um /10um |
| Kamera | Kamera satu sisi12M | Kamera sisi ganda 5M |
| Kecepatan inspeksi | 0,23 detik/FOV | |
| Tinggi PCB | Atas: 25mm, Bawah: 80mm | Atas: 75mm, Bawah: 70mm |
| Ketebalan PCB | 0,3 ~ 6,0 mm | |
| Tepi PCB | 3.0mm | |
| Kelengkungan PCB | ±3.0mm | |
| Berat PCB | Maks: 10Kg | |
| Tinggi Konveyor | 900 ± 20mm | |
| Dengan Penyesuaian | Manual & Otomatis | |
| Arah Konveyor | L ~R atau R ~L | |
| Kekuatan | AC220 50/60Hz,5A | |
| Nilai daya | 380W | 570W |
| Komunikasi | Smema | |
| Berat | 750Kg | 890Kg |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Pelapisan Daftar Peralatan Jalur
Jalur Pelapisan PCBA kami menawarkan alat canggih untuk perlindungan papan sirkuit yang efisien dan tepat. Lini pelapis yang sepenuhnya otomatis mencakup mesin pelapis selektif untuk pengaplikasian yang akurat, oven pengawet untuk hasil akhir yang tahan lama, AOI untuk pemeriksaan kualitas, pengangkat dan sirip untuk penanganan yang mulus, dan sistem konveyor untuk produksi yang lancar.
Jalur Pelapisan PCBA berkualitas tinggi ini memastikan pengoperasian yang stabil, lapisan tahan debu, tahan air, dan tahan ledakan yang andal, memenuhi beragam kebutuhan industri. Dengan desain modular dan dukungan global dari ICT, produk ini meningkatkan produktivitas untuk tugas pelapisan pelindung.
| Nama Produk | Tujuan dalam Jalur Pelapisan PCBA |
|---|---|
Menerapkan lapisan pelindung yang presisi pada papan sirkuit untuk perlindungan tahan debu, tahan air, dan tahan ledakan. | |
Mengeraskan lapisan dengan sinar IR atau UV, memastikan perlindungan yang tahan lama dan kuat. | |
Mengangkut papan sirkuit dengan lancar melalui jalur pelapisan untuk pemrosesan yang efisien. | |
Menyediakan dan menyimpan PCB untuk jalur produksi, memastikan kelancaran input dan output. | |
| Lapisan konformal AOI | Memeriksa kualitas lapisan dan mendeteksi cacat untuk memastikan standar yang tinggi. |
| Video Sukses Pelanggan
Dalam proyek baru-baru ini, jalur pelapisan dua sisi dengan konveyor balik dipasang untuk klien di bidang manufaktur elektronik. Video ini menampilkan alur kerja lengkap mulai dari elevator hingga pembongkaran muatan, termasuk mesin seperti pemuat pelapis, pelapis, elevator, pelapis AOI, oven pengawetan IR, konveyor pemilih, sirip, dan pembongkaran. Garis ini menampilkan pengembalian perlengkapan bawah untuk penanganan yang efisien dan pemindaian kode batang secara keseluruhan. Secara otomatis mengidentifikasi sisi atas dan bawah PCB, memanggil program yang tepat untuk produksi yang lancar. Pengaturan ini meningkatkan hasil klien dengan memastikan pelapisan yang presisi dan deteksi cacat yang cepat menggunakan Mesin Inspeksi Optik SMT Aoi kami, mengurangi pengerjaan ulang dan meningkatkan kualitas keseluruhan dalam proses perakitan PCB mereka. Dalam proyek terbaru, jalur pelapisan dua sisi dengan konveyor balik dipasang untuk klien di bidang manufaktur elektronik. Video ini menampilkan alur kerja lengkap mulai dari elevator hingga pembongkaran muatan, termasuk mesin seperti pemuat pelapis, pelapis, elevator, pelapis AOI, oven pengawetan IR, konveyor pemilih, sirip, dan pembongkaran. Garis ini menampilkan pengembalian perlengkapan bawah untuk penanganan yang efisien dan pemindaian kode batang secara keseluruhan. Secara otomatis mengidentifikasi sisi atas dan bawah PCB, memanggil program yang tepat untuk produksi yang lancar. Pengaturan ini meningkatkan hasil klien dengan memastikan pelapisan yang presisi dan deteksi cacat yang cepat menggunakan Mesin Inspeksi Optik SMT Aoi kami, mengurangi pengerjaan ulang dan meningkatkan kualitas keseluruhan dalam proses perakitan PCB mereka.
| Dukungan Layanan dan Pelatihan
ICT menyediakan layanan purna jual dan pelatihan komprehensif untuk Mesin Inspeksi Optik SMT Aoi. Tim kami menawarkan instalasi di lokasi, debugging jarak jauh, dan pemeliharaan berkelanjutan untuk menjaga peralatan tetap berjalan lancar. Program pelatihan mencakup pengoperasian, pemrograman, dan pemecahan masalah, disesuaikan dengan kebutuhan pengguna. Dengan pusat layanan global, kami memastikan respons cepat terhadap masalah, meminimalkan waktu henti. Hal ini mencakup pembaruan perangkat lunak dan pasokan suku cadang, membantu klien mengoptimalkan produksi dan mencapai keandalan jangka panjang.
| Ulasan Pelanggan
Klien memuji teknisi kami atas keahlian mereka dan penyelesaian masalah yang cepat selama instalasi. Mereka mengapresiasi Mesin Inspeksi Optik SMT Aoi atas keakuratan dan kemudahan penggunaannya. Banyak yang menyoroti pengemasan aman dan pengiriman cepat kami yang mencegah kerusakan. Respons cepat terhadap pertanyaan membangun kepercayaan dan efisiensi dalam kemitraan.
| Sertifikasi dan Standar
ICT memegang sertifikasi utama seperti CE, RoHS, ISO9001, dan berbagai paten untuk Mesin Inspeksi Optik SMT Aoi kami. Hal ini memastikan kepatuhan terhadap standar internasional untuk keselamatan, perlindungan lingkungan, dan manajemen mutu. Proses pengujian kami yang ketat menjamin kinerja yang andal di pasar global.
| Tentang Perusahaan ICT dan Pabrik SMT Kami
ICT adalah penyedia terkemuka solusi pabrik SMT lengkap, dengan penelitian dan pengembangan serta produksi internal. Dengan lebih dari 89 staf dan pertumbuhan pesat dalam beberapa tahun terakhir, kami melayani lebih dari 1600 pelanggan di 72 negara. Pabrik kami memiliki alur pemeriksaan yang ketat dan sistem manajemen kualitas yang kuat untuk memastikan standar yang tinggi. Sebagai platform lintas nilai, kami fokus pada integritas, koordinasi, dan berbagi untuk menghadirkan peralatan manufaktur elektronik yang inovatif.
