DEKAN S2 |SAMSUNG Menggunakan Mesin Pilih Dan Tempat Smt Smd Otomatis Berkualitas Tinggi dari pabrikan Cina

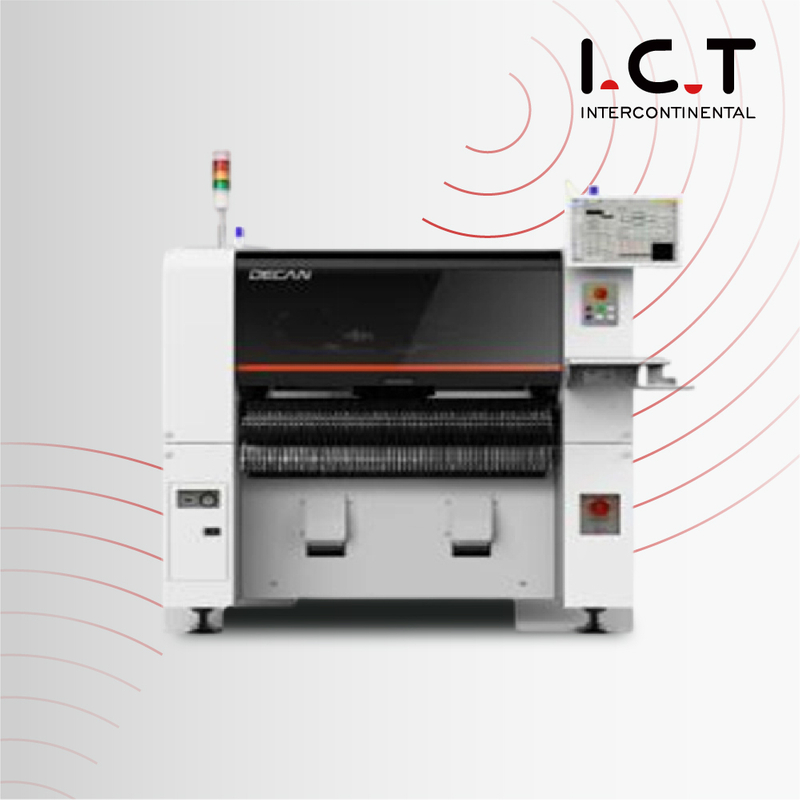

SAMSUNG DECAN S2 Menggunakan Mesin Pick And Place Smt Smd Otomatis Berkualitas Tinggi

Perkenalan

Penembak Chip tingkat lanjut

Mesin Pilih dan Tempat DECAN S2 SMT

Penembak Chip tingkat lanjut

Decan Line memaksimalkan produktivitas sehubungan dengan T-solution, perangkat lunak yang dioptimalkan untuk manajemen terintegrasi, dan memperkenalkan kualitas yang stabil.

DECAN S2 meningkatkan kecepatan/akurasi penempatan microchip (03015)

Used Mesin Pilih dan Tempatkan SAMSUNG

Pemasangan chip tingkat lanjut

Mesin pick and place yang cepat & fleksibel

Penempatan SMT multi-fungsi

Mesin pick & place yang cepat dan fleksibel

Penembak Chip tingkat lanjut

▶ Kecepatan : 92.000 CPH (Optimal)
▶ Struktur : 2 Gantry x 10 Spindel/Kepala
▶ Akurasi : ±28μm Cpk≥1,0 (Chip 03015)
±25μm Cpk≥1.0 (IC)
▶ Ukuran Bagian : 03015~□55mm (T15mm)
▶ Ukuran PCB : L510xW460mm (Standar)
L1,200xW460mm (Opsi)
▶ Kemampuan Penanganan Bagian yang Luas
▶ Berbagai Sistem Transfer PCB
▶ Solusi Manajemen Riwayat Produksi Terverifikasi
▶ Penempatan Kecepatan Tinggi

Model	DEKAN S2	DEKAN F2	DEKAN L2
Dari Spindel	2 Gantryx10 Spidel/ Kepala	2 Gantryx10 Spidel/ Kepala	2 Spidel/ Kepala Gantryx6
Kecepatan Penempatan	92.000 CPH (Optimal)	80.000 CPH (Optimal)	56.000 CPH (Penglihatan Terbang, Optimal)
Visi	Visi Terbang	Visi Terbang Visi Panggung (Optimun)
Akurasi Penempatan	±28μm Cpk≥1.0	±40μm Cpk≥1.0
Rentang Komponen	03015 ~ 12mm(T10mm)	0402(01005) ~ 16mm(T10mm)	0402(01005) ~ 21mm(T12mm)
Ukuran PCB	50x40~510x460mm (standar) ~610x460mm(Opsi), ~740x460(Opsi) ~810x460mm(Opsi), ~1200x460(Opsi)
Konfigurasi Konveyor	Standar : 1-2- 1 Pilihan : 1-2-2/2-2-2/2-2-1/1-1-1 Opsi Pabrik : Konveyor Tunggal (Jedec Tray 2ea)
Kapasitas Pengumpan	120ea (8mm)
Kekuatan	Tegangan: 3 fase AC200/208/220/240/380/415V ±10% Frekuensi: 50/60Hz Konsumsi Daya: Maks. 5.0kVA
Konsumsi Udara	50Nl/menit
Berat	Sekitar 1.800kg
Dimensi Eksternal (mm)	1.430(P) x 1.740(P) x 1.485(T)

* Dalam kondisi optimal yang ditentukan oleh HANWHA TECHWIN.

Hanwha Pilih dan tempatkan mesin

Pertanyaan Umum:

1. Bagaimana proses pick and place di SMT?

Proses pengambilan dan penempatan di Surface Mount Technology (SMT) melibatkan penempatan otomatis komponen pemasangan permukaan (SMD) ke papan sirkuit cetak (PCB).Pilih dan letakkan mesin dengan tepat, ambil komponen dan posisikan pada PCB sebelum menyolder.

2. Apa saja tahapan reflow SMT?

Penyolderan reflow SMT biasanya melibatkan beberapa tahap: pemanasan awal untuk menghilangkan kelembapan, peningkatan suhu bertahap, fase suhu puncak saat solder meleleh, dan terakhir, pendinginan untuk memperkuat sambungan solder.

3. Berapa suhu reflow SMT?

Suhu penyolderan reflow SMT bervariasi tergantung pada pasta solder yang digunakan dan komponen pada PCB.Umumnya, suhu puncak berkisar antara 215°C hingga 260°C (419°F hingga 500°F).

4. Bagaimana cara meningkatkan proses SMT saya?

Untuk meningkatkan proses SMT Anda, pertimbangkan untuk mengoptimalkan aplikasi pasta solder, memastikan penempatan komponen yang akurat, memantau profil suhu, melakukan pemeliharaan peralatan secara rutin, dan menerapkan langkah-langkah kontrol kualitas seperti inspeksi otomatis.
