ICT-6534
I.C.T
| Kuantitas: | |
|---|---|

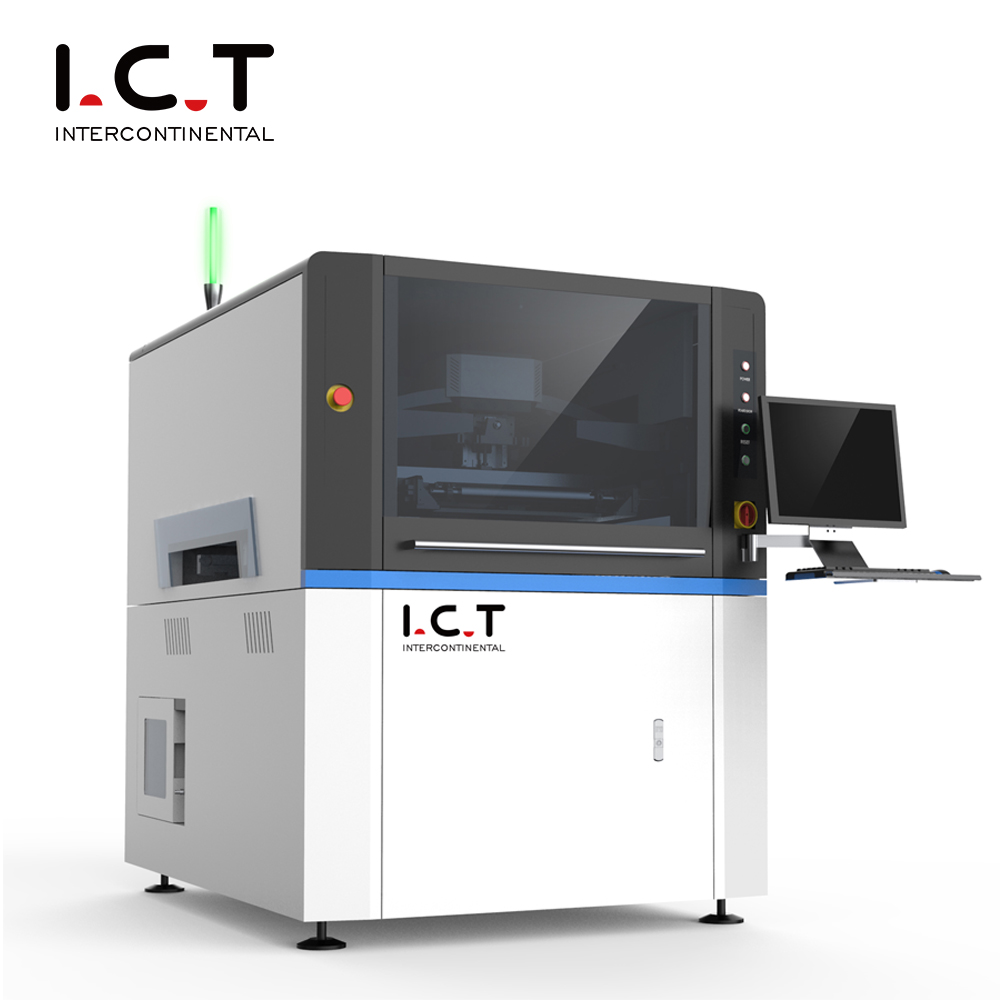

| ICT-6534 Printer Tempel Solder Sepenuhnya Otomatis
Printer Pasta Solder Otomatis Sepenuhnya ICT-6534 adalah standar baru untuk pencetakan SMT yang cepat dan akurat. Ia menyelesaikan satu siklus dalam waktu kurang dari 7 detik dan mengganti produk dalam waktu kurang dari 5 menit. Printer Tempel Solder Otomatis ini menangani ukuran PCB dari 50×50mm hingga 650×340mm dan berfungsi dengan TV LED, dekoder, elektronik mobil, dan banyak lagi. Inspeksi 2D standar langsung menemukan masalah pencetakan. Pembersihan kering, basah, atau vakum menjaga stensil tetap sempurna setiap saat. Pengguna menyukai perangkat lunak Windows 10 yang sederhana dan komponen Jepang-Jerman yang kuat yang bertahan selama bertahun-tahun.
| Fitur
Desain jembatan khusus menjaga alat pembersih karet tetap stabil bahkan pada kecepatan tinggi. Dua motor Panasonic mengontrol setiap alat pembersih karet secara terpisah. Sensor tekanan waktu nyata menyeimbangkan gaya secara otomatis, sehingga setiap papan mendapatkan pasta solder yang sempurna.
Penggerak motor menggerakkan PCB dengan lancar hingga 1500mm/s. Klem samping atau papan penahan vakum tanpa kerusakan. Sensor anti-tabrakan menghentikan saluran jika terjadi kesalahan. Arah kiri-kanan atau kanan-kiri bebas memilih.
Pilih pembersihan kering, basah atau vakum. Sistem semprotan khusus menggunakan sedikit alkohol dan kertas. Motor vakum yang kuat menghilangkan semua pasta dari lubang stensil. Perangkat lunak menghitung penggunaan kertas untuk menghemat uang.
| Spesifikasi
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Ukuran bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Arah transportasi | Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan | ||
| Sistem pendukung | Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan | ||
| Sistem Penjepit | Penjepit samping (nosel vakum, tekanan Z otomatis yang dapat ditarik adalah pilihan) | ||
| Kepala Pencetak | Dua printhead bermotor independen | ||
| Tipe Penyapu | Baja tahan karat (standar), plastik | ||
| Sistem pembersih | Kering, basah, vakum | ||
| Inspeksi | Inspeksi 2D (Standar) | ||
| Catu daya | AC:220±10%,50/60HZ,3Kw | ||
| Metode kontrol | Kontrol PC | ||
| Dimensi (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | TIK-6561 | TIK-9060 |
| Ukuran bingkai (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Ukuran PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensi (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser/Pemasang Label/ Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan
Di Tajikistan, teknisi kami terbang ke pabrik pencahayaan LED untuk memasang dua jalur SMT penuh, satu jalur DIP, satu jalur pelapisan, satu jalur penyaluran, dan satu jalur perakitan bohlam LED. Video tersebut menunjukkan pembongkaran muatan yang aman, pengaturan mesin yang cepat, pelatihan praktis selama tiga hari, dan bohlam LED sempurna pertama yang diluncurkan. Printer Pasta Solder LED SMT mencapai hasil first-pass 99,9% pada hari pertama. Pemiliknya mengatakan kecepatan produksi meningkat 40% dan tingkat kerusakan turun hingga hampir nol.
| Global Dukungan Layanan & Pelatihan
ICT mengirimkan teknisi berpengalaman ke pabrik Anda untuk pemasangan, pelatihan, dan permulaan. Kami menawarkan bantuan online gratis 24/7 dan layanan di tempat di 72 negara. Kelas pelatihan reguler gratis di Tiongkok terus memperbarui tim Anda. Suku cadang dikirimkan pada hari yang sama dari delapan gudang global.
| Ulasan Pelanggan
'Para insinyur tiba keesokan harinya dan memperbaiki semuanya dalam dua jam – super cepat!' 'Printer Pasta Solder Otomatis Sepenuhnya tidak pernah berhenti; waktu aktifnya 99%!' 'Peti kayu dan rangka baja melindungi mesin dengan sempurna selama pengiriman yang lama.' 'Pelatihannya jelas; pekerja baru menjalankan jalur sendirian setelah tiga hari.'
| Sertifikasi dan Standar
ICT memegang CE, RoHS, ISO9001 dan lebih dari 50 paten. Setiap Printer Pasta Solder Sepenuhnya Otomatis melewati pengujian beban penuh 48 jam sebelum pengiriman. Laporan CeTaQ independen membuktikan akurasi pengulangan ±0,01mm berulang kali.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT dimulai pada tahun 2012 dan sekarang mempekerjakan 89 staf di pabrik modern seluas 12.000m². Kami merancang dan membangun mesin kami sendiri dengan kontrol kualitas yang ketat di setiap langkah. Lebih dari 1600 pelanggan di 72 negara mempercayai kami untuk jalur turnkey yang lengkap. Pertumbuhan yang cepat setiap tahun berasal dari pelayanan yang jujur dan kualitas terbaik. Kami berharap dapat membangun jalur SMT Anda berikutnya bersama-sama.
