DEKAN F2 |Mesin Pick And Place Otomatis Smt Pcb Murah SAMSUNG bekas dari pabrikan China

Mesin Pick And Place Otomatis SAMSUNG DECAN F2 Murah Smt Pcb

Perkenalan

Pilih Dan Tempatkan Mesin

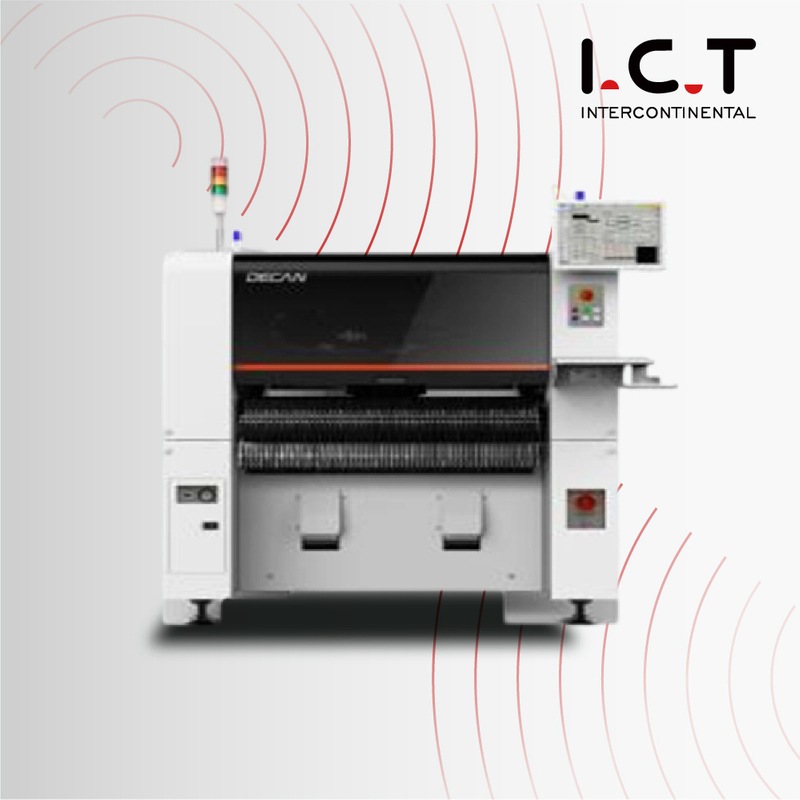

DECAN F2 Samsung Pilih dan Tempatkan Mesin

Penembak Chip tingkat lanjut

Decan Line memaksimalkan produktivitas sehubungan dengan T-solution, perangkat lunak yang dioptimalkan untuk manajemen terintegrasi, dan memperkenalkan kualitas yang stabil.

DECAN F2 dapat diterapkan pada berbagai suku cadang dan penempatan kecepatan tinggi tersedia secara bersamaan!

Mesin Pilih dan Tempatkan SAMSUNG

Pemasangan chip tingkat lanjut

Mesin pick and place yang cepat & fleksibel

Penempatan SMT multi-fungsi

Mesin pick & place yang cepat dan fleksibel

Penembak Chip Tingkat Lanjut DECAN F2

▶ Kecepatan : 80.000 CPH (Optimum) ▶ Struktur : 2 Gantry x 10 Spindel/Kepala ▶ Akurasi : ±40μm Cpk≥1.0 (0402 Chip) ±30μm Cpk≥1.0 (IC) ▶ Ukuran Bagian : 0402~□55mm (H15mm) ▶ Ukuran PCB : L510xW460mm (Standar) L1,200xW460mm (Opsi) ▶ Kemampuan Penanganan Bagian yang Luas ▶ Berbagai Sistem Transfer PCB ▶ Solusi Manajemen Riwayat Produksi Terverifikasi ▶ Penempatan Kecepatan Tinggi

Model	DEKAN S2	DEKAN F2	DEKAN L2
Dari Spindel	2 Gantryx10 Spidel/ Kepala	2 Gantryx10 Spidel/ Kepala	2 Spidel/ Kepala Gantryx6
Kecepatan Penempatan	92.000 CPH (Optimal)	80.000 CPH (Optimal)	56.000 CPH (Penglihatan Terbang, Optimal)
Visi	Visi Terbang	Visi Terbang Visi Panggung (Optimun)
Akurasi Penempatan	±28μm Cpk≥1.0	±40μm Cpk≥1.0
Rentang Komponen	03015 ~ 12mm(T10mm)	0402(01005) ~ 16mm(T10mm)	0402(01005) ~ 21mm(T12mm)
Ukuran PCB	50x40~510x460mm (standar) ~610x460mm(Opsi), ~740x460(Opsi) ~810x460mm(Opsi), ~1200x460(Opsi)
Konfigurasi Konveyor	Standar : 1-2- 1 Pilihan : 1-2-2/2-2-2/2-2-1/1-1-1 Opsi Pabrik : Konveyor Tunggal (Jedec Tray 2ea)
Kapasitas Pengumpan	120ea (8mm)
Kekuatan	Tegangan: 3 fase AC200/208/220/240/380/415V ±10% Frekuensi: 50/60Hz Konsumsi Daya : Maks.5.0kVA
Konsumsi udara	50Nl/menit
Berat	Sekitar 1.800kg
Dimensi Eksternal (mm)	1.430(P) x 1.740(P) x 1.485(T)

* Dalam kondisi optimal yang ditentukan oleh HANWHA TECHWIN.

Hanwha Pilih dan tempatkan mesin

Pertanyaan Umum:

1. Keunggulan SMT (Teknologi Pemasangan Permukaan):

Efisiensi Ruang: Komponen SMT lebih kecil, memungkinkan desain PCB yang lebih kompak.
Hemat Biaya: SMT mengurangi limbah material dan biaya tenaga kerja dalam produksi.
Peningkatan Kinerja: SMT dapat menawarkan kinerja kelistrikan yang lebih baik karena panjang jejak yang lebih pendek.
Kepadatan Komponen Lebih Tinggi: SMT memungkinkan kepadatan komponen yang lebih tinggi pada PCB.
Perakitan Otomatis: SMT sangat cocok untuk perakitan otomatis, sehingga meningkatkan efisiensi.

2. Kekurangan SMT:

Tantangan Penyolderan: Komponen SMT memerlukan teknik penyolderan yang tepat.
Sensitivitas Komponen: Komponen SMT sensitif terhadap kelembapan dan listrik statis.
Kompleksitas Pengerjaan Ulang: Pengerjaan ulang komponen SMT bisa lebih menantang daripada komponen yang dikerjakan secara menyeluruh.

3. Batasan SMT:

Ukuran Komponen: Komponen yang sangat besar atau memerlukan daya tinggi mungkin tidak cocok untuk SMT.

4. Perbedaan antara SMD dan SMT:

SMD (Perangkat Pemasangan Permukaan): Mengacu pada komponen elektronik itu sendiri, yang dirancang untuk pemasangan di permukaan.
SMT (Surface Mount Technology): Mengacu pada proses perakitan pemasangan komponen SMD ke PCB.

5. Apakah mesin penyolderan dipilih dan ditempatkan?

Tidak, mesin pick and place tidak menyolder.Mereka secara akurat menempatkan komponen pada PCB, dan proses penyolderan reflow terpisah digunakan untuk membuat sambungan solder.

6. Seberapa akuratkah mesin pick-and-place?

Mesin pick-and-place sangat akurat, biasanya dengan akurasi penempatan berkisar antara 30 hingga 50 mikron (0,03 hingga 0,05 mm), memastikan penempatan komponen pada PCB secara presisi.
