Pemilihan antara AOI 2D dan 3D bergantung pada kompleksitas tugas inspeksi dan kebutuhan anggaran. Produsen elektronik sering kali memilih AOI 2D atau Mesin Pengujian SMT AOI untuk aplikasi yang lebih sederhana dan sensitif terhadap biaya , yang mengutamakan kecepatan dan keandalan. Namun, AOI 3D atau inspeksi optik otomatis menjadi penting untuk papan kompleks dengan kepadatan tinggi yang menuntut deteksi cacat dan keandalan yang unggul. Inspeksi optik otomatis harus sesuai dengan kebutuhan spesifik lini produksi. Saat membandingkan AOI 2D vs 3D, pengambil keputusan harus mengevaluasi kompleksitas dewan, ekspektasi keandalan, dan sumber daya yang tersedia.
· 2D AOI menggunakan gambar datar dari satu sudut, membuatnya cepat dan hemat biaya untuk inspeksi PCB volume tinggi yang sederhana.
· 3D AOI menangkap peta 3D terperinci dengan banyak kamera, mendeteksi cacat tersembunyi dan kompleks yang sering dilewatkan oleh AOI 2D.
· Pilih AOI 2D untuk deteksi cacat level permukaan yang cepat pada papan standar di mana kecepatan dan anggaran paling penting.
· Pilih AOI 3D saat memeriksa kompleks, papan padat membutuhkan pengukuran tinggi dan volume yang tepat untuk keandalan tinggi.
· Sistem AOI hibrida menggabungkan metode 2D dan 3D untuk menyeimbangkan kecepatan, biaya, dan akurasi untuk berbagai kebutuhan inspeksi.
· Pertimbangkan kompleksitas dewan, tuntutan keandalan, dan anggaran dengan hati -hati untuk memilih sistem AOI yang sesuai dengan tujuan produksi Anda.
· Berinvestasi dalam AOI 3D mendukung pembuktian masa depan dengan menangani komponen miniatur dan mengurangi panggilan cacat palsu.
· Pelatihan yang tepat dan integrasi sistem dengan perangkat lunak pabrik meningkatkan akurasi inspeksi dan merampingkan produksi.
Aspek | Sistem AOI 2D | Sistem AOI 3D |
Kecepatan | Lebih cepat; Ideal untuk produksi volume tinggi | Sedikit lebih lambat; Kemajuan terbaru telah meningkatkan kecepatan |
Biaya | Lebih rendah; Teknologi dewasa dan hemat biaya | Lebih tinggi; Pencitraan lanjutan meningkatkan investasi |
Deteksi Cacat | Cacat tingkat permukaan saja; panggilan palsu yang lebih tinggi | Mendeteksi cacat tersembunyi, volumetrik, dan permukaan; hingga 30% lebih banyak cacat ditemukan |
Batasan | Tidak ada pengukuran kedalaman; tidak dapat memeriksa sambungan tersembunyi | Biaya yang lebih tinggi; Pengaturan dan pemeliharaan yang lebih kompleks |
Keuntungan | Throughput tinggi; fleksibel; lebih sedikit masalah bayangan | Pengukuran tinggi/volume yang akurat; Inspeksi Komprehensif |
2D AOI menangkap gambar datar menggunakan satu kamera, membuatnya cocok untuk inspeksi PCB standar yang cepat . Metode ini unggul dalam mengidentifikasi cacat permukaan yang terlihat seperti kabel yang hilang atau komponen yang salah. 3D AOI, di sisi lain, menggunakan beberapa kamera dan cahaya terstruktur untuk membuat peta 3D terperinci. Pendekatan ini memungkinkan pengukuran tinggi, volume, dan bentuk yang akurat , memungkinkan deteksi cacat kompleks yang mungkin dilewatkan oleh sistem 2D. Sementara 2D AOI menawarkan pemrosesan yang lebih cepat dan biaya yang lebih rendah, AOI 3D menyediakan deteksi cacat yang unggul dan mengurangi positif palsu, terutama di lingkungan manufaktur yang kompleks.
 |
Kasus penggunaan terbaik
Memilih metode inspeksi optik otomatis yang tepat tergantung pada kompleksitas papan, keandalan yang diperlukan, dan lingkungan produksi.
· Aoi 2d terbaik untuk:
o Jalur pembuatan volume berkecepatan tinggi dan berkecepatan tinggi di mana biaya dan throughput paling penting.
o Inspeksi PCB sederhana atau standar dengan sebagian besar komponen tingkat permukaan.
o Deteksi cacat yang terlihat seperti komponen yang hilang, kesalahan polaritas, dan penempatan yang salah.
o Lingkungan di mana perubahan cepat dan inspeksi fleksibel adalah prioritas.
· 3d Aoi terbaik untuk:
o PCB kompleks, padat penduduk yang membutuhkan pengukuran sambungan solder dan tinggi komponen yang tepat.
o Aplikasi yang menuntut keandalan tinggi, seperti manufaktur otomotif, kedirgantaraan, atau perangkat medis.
o Deteksi cacat tersembunyi atau volumetrik, termasuk lead yang diangkat, solder yang tidak mencukupi, dan tombstoning.
o Jalur produksi di mana mengurangi panggilan palsu dan meningkatkan tingkat deteksi cacat sangat penting.

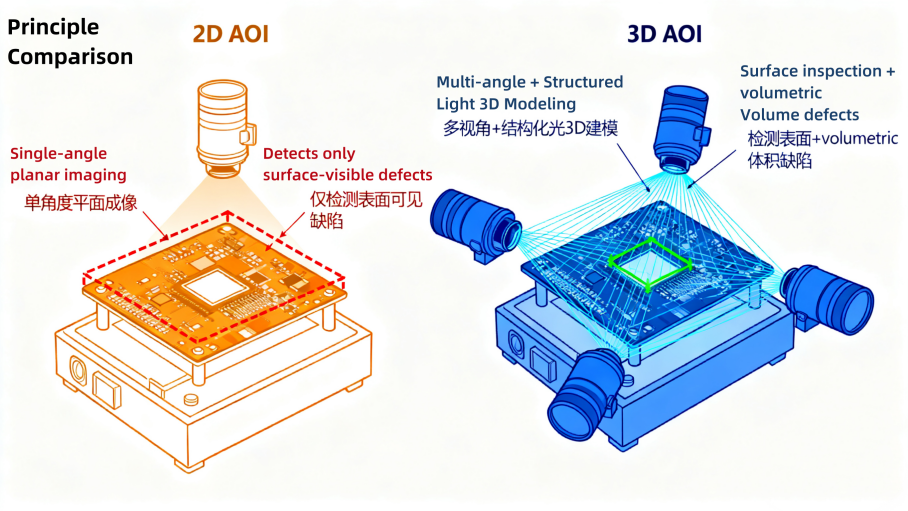

Debat AOI 2D vs 3D berpusat pada kecepatan penyeimbangan, biaya, dan akurasi inspeksi. Sistem AOI 2D tetap menjadi pilihan yang lebih disukai untuk aplikasi volume tinggi yang langsung. Sistem 3D AOI memberikan kinerja yang tak tertandingi untuk deteksi cacat lanjutan di lingkungan yang menantang. Inspeksi optik otomatis terus berkembang, menawarkan produsen fleksibilitas untuk mencocokkan strategi inspeksi mereka dengan kebutuhan spesifik PCB dan tujuan produksi mereka.
2D AOI menggunakan kamera resolusi tinggi untuk menangkap gambar datar papan sirkuit cetak selama proses inspeksi. Sistem ini membandingkan gambar -gambar ini dengan data referensi, mengidentifikasi perbedaan yang dapat menunjukkan cacat. Pencahayaan memainkan peran penting, karena menyoroti fitur dan potensi masalah di permukaan papan. Teknologi ini bergantung pada pengambilan gambar sudut tunggal , yang berarti hanya memeriksa apa yang terlihat dari atas. Pendekatan ini memungkinkan untuk inspeksi cepat dari volume besar papan, membuatnya ideal untuk lingkungan manufaktur berkecepatan tinggi.
Keuntungan utama AOI 2D terletak pada efektivitas biaya. Tabel berikut menguraikan biaya khas yang terkait dengan penerapan AOI 2D dalam jalur produksi SMT standar:
Komponen biaya | Kisaran Biaya Khas (USD) |
AOI 2D Dasar hingga menengah | $ 3.200 hingga $ 20.000 |
Sistem AOI 2D tingkat lanjut | $ 30.000 hingga $ 60.000 |
Contoh: Yush YS-820L | $ 26.000 |
Biaya pemasangan | $ 5.000 hingga $ 15.000 |
Lisensi Perangkat Lunak (Tahunan) | $ 2.000 hingga $ 12.000 |
Pelatihan (per karyawan) | $ 1.000 hingga $ 5.000 |
Struktur biaya ini membuat AOI 2D dapat diakses oleh banyak produsen, terutama yang berfokus pada produksi volume tinggi.
2D AOI memberikan beberapa kekuatan yang menguntungkan manufaktur elektronik. Sistem memeriksa papan lebih cepat daripada inspeksi visual manual . Metode manual menderita kelelahan dan ketidakkonsistenan manusia, tetapi AOI 2D mempertahankan throughput tinggi dan hasil yang konsisten. Tabel di bawah ini menyoroti perbedaan:
Fitur | Inspeksi visual manual | Inspeksi AOI 2D |
Kecepatan inspeksi | Lebih lambat karena kelelahan manusia dan penilaian subyektif | Pemrosesan dan analisis yang lebih cepat cocok untuk produksi volume tinggi |
Throughput | Dibatasi oleh kecepatan dan konsistensi manusia | Throughput yang secara signifikan lebih tinggi memungkinkan inspeksi cepat |
Konsistensi | Kurang konsisten, rentan terhadap kesalahan | Konsistensi tinggi tanpa kelelahan atau subjektivitas |
Produsen menghargai 2D AOI untuk kemampuannya mendeteksi cacat di awal proses , mencegah papan yang salah untuk memajukan dan mengurangi pengerjaan ulang yang mahal. Sistem menawarkan :
· Presisi tinggi menggunakan pemrosesan gambar canggih.
· Kecepatan inspeksi cepat untuk throughput tinggi.
· Hasil yang konsisten dan obyektif.
· Mengurangi kesalahan manusia.
· Pengaturan cepat untuk desain papan yang berbeda.
· Klasifikasi cacat berdasarkan jenis dan keparahan.
· Pencatatan data untuk kontrol kualitas.
· Penghematan biaya jangka panjang.
· Peningkatan kualitas berkelanjutan.
· Integrasi tanpa batas dengan garis SMT.
· Umpan balik real-time untuk koreksi langsung.
· Inspeksi non-kontak untuk melindungi komponen.
Terlepas dari kelebihannya, AOI 2D memiliki keterbatasan . Sistem tidak dapat melakukan inspeksi co-planaritas sejati atau menyediakan data pengukuran volumetrik. Ini sering menghasilkan tingkat panggilan palsu yang lebih tinggi dibandingkan dengan sistem yang lebih canggih. Beberapa tantangan umum meliputi:
· Ketidakmampuan untuk memeriksa sambungan solder tersembunyi atau cacat di bawah komponen.
· Pengukuran ketinggian terbatas, sehingga sulit untuk menilai bagian yang lebih tinggi atau tidak teratur.
· Cacat solder yang halus atau tersembunyi, seperti rongga kecil.
· Peningkatan panggilan palsu, membutuhkan langkah verifikasi tambahan.
Keterbatasan ini berarti bahwa AOI 2D bekerja paling baik untuk cacat planar dan papan sederhana. Untuk rakitan yang kompleks atau aplikasi penting, produsen mungkin perlu melengkapi AOI 2D dengan metode inspeksi lainnya.
Sistem AOI 2D memainkan peran penting dalam manufaktur elektronik modern. Perusahaan mengandalkan AOI 2D untuk mempertahankan kualitas dan efisiensi tinggi pada jalur produksinya. Teknologi ini unggul dalam memeriksa papan sirkuit cetak (PCB) untuk cacat tingkat permukaan. Produsen memilih 2D AOI karena menawarkan inspeksi yang cepat, andal, dan konsisten tanpa memperlambat produksi.
Produsen elektronik paling sering menggunakan AOI 2D. Sistem memeriksa komponen yang hilang, penempatan yang salah, dan kesalahan solder. Kamera resolusi tinggi dan pemrosesan gambar canggih memungkinkan 2D AOI untuk mendeteksi bahkan cacat kecil dengan cepat. Kemampuan ini mendukung produksi volume tinggi, di mana kecepatan dan akurasi sangat penting.
Tip: 2D AOI sangat ideal untuk produsen yang perlu memeriksa sejumlah besar PCB sederhana atau standar setiap hari.
Daftar berikut menyoroti aplikasi umum AOI 2D dalam industri elektronik:
· Perakitan Teknologi Mount (SMT): 2D AOI memeriksa papan setelah penempatan dan penyolderan komponen. Ini mengidentifikasi komponen yang salah tempat, hilang, atau miring.
· Inspeksi Teknologi melalui lubang (THT): Sistem memeriksa penyisipan yang benar dan solder bagian lubang melalui.
· Inspeksi Tempel Solder: 2D AOI memverifikasi kehadiran dan penyelarasan pasta solder sebelum reflow solder.
· Verifikasi Majelis Akhir: Teknologi memastikan bahwa semua komponen hadir dan berorientasi dengan benar sebelum produk bergerak ke tahap berikutnya.
· Audit Kontrol Kualitas: Produsen menggunakan AOI 2D untuk pengambilan sampel dan audit acak untuk mempertahankan kontrol proses.
2D AOI juga menemukan penggunaan di industri lain yang membutuhkan inspeksi tingkat permukaan yang cepat. Namun, manufaktur elektronik tetap menjadi bidang utama karena kebutuhan akan inspeksi PCB yang cepat dan volume tinggi. Industri perangkat otomotif dan medis sering kali memerlukan inspeksi yang lebih maju, sehingga mereka cenderung menggunakan AOI 3D untuk papan kompleks dengan sambungan tersembunyi.
Alur kerja AOI 2D yang khas melibatkan langkah -langkah berikut:
1. Sistem menangkap gambar datar PCB menggunakan kamera resolusi tinggi.
2. Perangkat lunak pemrosesan gambar membandingkan gambar yang ditangkap dengan referensi.
3. Sistem menandai perbedaan apa pun sebagai cacat potensial.
4. Operator meninjau dewan yang ditandai untuk tindakan lebih lanjut.
2D AOI memberikan solusi hemat biaya untuk mendeteksi cacat di awal proses. Dengan menangkap kesalahan sebelum perakitan akhir, produsen mengurangi pengerjaan ulang dan memo. Teknologi ini mendukung peningkatan berkelanjutan dan membantu perusahaan memenuhi standar kualitas yang ketat.
Sistem AOI 3D menggunakan teknik pencitraan canggih untuk menangkap informasi terperinci tentang papan sirkuit cetak. Sistem ini menggunakan banyak kamera dan cahaya terstruktur, seperti teknologi Moiré, untuk memindai papan dari beberapa sudut. AOI 3D KOH Young , misalnya, menggunakan teknologi multi-proyeksi Moiré yang berpemilik untuk menghasilkan data volumetrik yang benar. Pendekatan ini mengukur tinggi, volume, dan coplanaritas sambungan dan komponen solder. Kamera resolusi tinggi, kadang-kadang dengan resolusi 8μm atau 15μm , memungkinkan pengukuran yang tepat dari bagian terkecil sekalipun. Ekstensi sumbu Z meningkatkan rentang pengukuran ketinggian, memungkinkan untuk memeriksa komponen tinggi. Algoritma khusus memproses data 3D, pengukuran tinggi pin, tinggi fillet solder, dan mendeteksi jembatan. Sistem melakukan pencitraan dan inspeksi secara paralel, yang memungkinkan pengukuran 3D yang cepat dan akurat. Pencitraan berbasis kedalaman ini secara signifikan meningkatkan akurasi deteksi cacat dengan mengurangi panggilan palsu dan melarikan diri.
3D AOI menawarkan beberapa keunggulan untuk manufaktur elektronik, terutama ketika memeriksa PCB kompleks atau padat penduduk. Teknologi ini memberikan akurasi dan ketepatan tinggi dalam deteksi cacat. Ini menangkap data topografi terperinci, memungkinkan inspeksi variasi tinggi dan fitur permukaan yang sangat penting dalam rakitan yang kompleks. 3D AOI mendeteksi cacat tiga dimensi seperti warping, bending, dan lead terangkat-masalah yang sering dilewatkan AOI 2D. Sistem memeriksa tidak hanya permukaan atas tetapi juga sisi dan bagian bawah komponen, memungkinkan deteksi cacat seperti tombstoning dan bagian miring. Algoritma perangkat lunak canggih, termasuk pembelajaran mesin , meningkatkan akurasi deteksi cacat dan kemampuan beradaptasi. Sistem AOI 3D memberikan kecepatan inspeksi yang lebih cepat daripada metode manual dan tidak memerlukan kontak fisik, menjaga komponen halus. Kemampuan beradaptasi dari industri AOI 3D dengan kompleksitas PCB yang berkembang, seperti otomotif, kedirgantaraan, dan perangkat medis. Dibandingkan dengan inspeksi x-ray otomatis, AOI 3D tetap lebih hemat biaya untuk inspeksi permukaan sambil tetap memberikan analisis terperinci.
Kiat: 3D AOI unggul dalam mengidentifikasi cacat tiga dimensi yang memengaruhi keandalan dalam aplikasi kepadatan tinggi dan keandalan tinggi.
Terlepas dari kekuatannya, 3D AOI memiliki beberapa keterbatasan. Sistem ini lebih kompleks dan mahal dari AOI 2D, menghasilkan investasi awal yang lebih tinggi dan biaya pemeliharaan. 3D AOI membutuhkan daya komputasi yang lebih besar untuk memproses volume besar data 3D, yang dapat memperlambat kecepatan inspeksi. Metode pemindaian, seperti triangulasi laser, melibatkan pemindaian permukaan yang terperinci dan dapat mengurangi throughput dibandingkan dengan AOI 2D. Faktor-faktor ini membuat AOI 3D kurang cocok untuk jalur produksi sederhana dan berkecepatan tinggi di mana biaya dan kecepatan adalah prioritas utama. Produsen harus menimbang keterbatasan ini terhadap kebutuhan akan deteksi cacat lanjutan dan inspeksi komprehensif.
Sistem AOI 3D telah menjadi alat penting dalam manufaktur elektronik modern. Kemampuan pencitraan canggih mereka memungkinkan produsen untuk memeriksa rakitan kompleks dengan akurasi tinggi. Sistem ini menggunakan persepsi kedalaman dan beberapa sudut pandang untuk mendeteksi cacat yang sering dilewatkan oleh metode 2D tradisional.
Banyak industri mengandalkan AOI 3D untuk tugas inspeksi mereka yang paling menuntut. Teknologi ini mendukung jalur produksi berkecepatan tinggi, di mana ribuan bagian bergerak melalui inspeksi setiap jam. Operator menerima umpan balik langsung, yang membantu mereka menyesuaikan proses dan mempertahankan standar kualitas.
Catatan: 3D AOI mempertahankan kecepatan inspeksi tanpa mengorbankan akurasi, menjadikannya ideal untuk lingkungan throughput tinggi.
Produsen memilih 3D AOI untuk beberapa aplikasi penting:
· Garis perakitan SMT dan SMD dengan kepadatan tinggi, di mana komponen miniatur dan padat membutuhkan inspeksi yang tepat.
· Deteksi cacat seperti polaritas yang tidak tepat, misalignment, dan bagian yang hilang, yang sulit diidentifikasi dengan sistem 2D.
· Pengukuran volume dan bentuk sambungan solder, mengatasi masalah seperti refleksi specular dan bayangan yang membatasi AOI 2D.
· Kompensasi untuk warpage dewan dan antar-refleksi, yang dapat menyebabkan ketidakakuratan dalam inspeksi 2D.
· Pemeriksaan papan kompleks di industri dengan persyaratan kualitas yang ketat, termasuk elektronik konsumen, otomotif, dan sektor kedirgantaraan.
Sistem AOI 3D unggul di lingkungan di mana keandalan tidak dapat dikompromikan. Produsen otomotif dan kedirgantaraan, misalnya, bergantung pada inspeksi 3D untuk menangkap cacat tersembunyi yang dapat menyebabkan kegagalan produk. Perusahaan elektronik konsumen menggunakan 3D AOI untuk memastikan bahwa setiap perangkat memenuhi standar kinerja dan keselamatan tinggi.
Alur kerja AOI 3D yang khas melibatkan pemindaian papan dari berbagai sudut. Sistem ini membuat peta 3D terperinci, mengukur tinggi dan volume setiap komponen dan sambungan solder. Algoritma lanjutan menganalisis data ini, menandai penyimpangan apa pun dari standar. Operator kemudian dapat meninjau item yang ditandai dan mengambil tindakan korektif.
Fleksibilitas AOI 3D memungkinkannya untuk beradaptasi dengan desain papan baru dan persyaratan manufaktur yang berkembang. Karena komponen elektronik menjadi lebih kecil dan lebih kompleks, inspeksi 3D memastikan bahwa kualitas tetap konsisten. Produsen mendapat manfaat dari pengurangan panggilan palsu, peningkatan deteksi cacat, dan proses produksi yang dioptimalkan.
Tip: 3D AOI adalah pilihan yang lebih disukai untuk produsen yang membutuhkan inspeksi yang tepat dan dapat diandalkan di lingkungan produksi yang serba cepat dan kompleks.
Kemampuan deteksi menetapkan fondasi untuk setiap sistem inspeksi optik otomatis. Dalam perbandingan 2D vs 3D AOI, setiap metode menawarkan kekuatan dan kelemahan yang unik. Sistem AOI 2D mengandalkan pencitraan top-down untuk mengidentifikasi cacat tingkat permukaan. Sistem ini unggul dalam melihat komponen yang hilang, kesalahan polaritas, dan kesalahan penerapan pasta solder. Namun, mereka berjuang dengan cacat tersembunyi atau volumetrik karena mereka tidak memiliki persepsi yang mendalam.

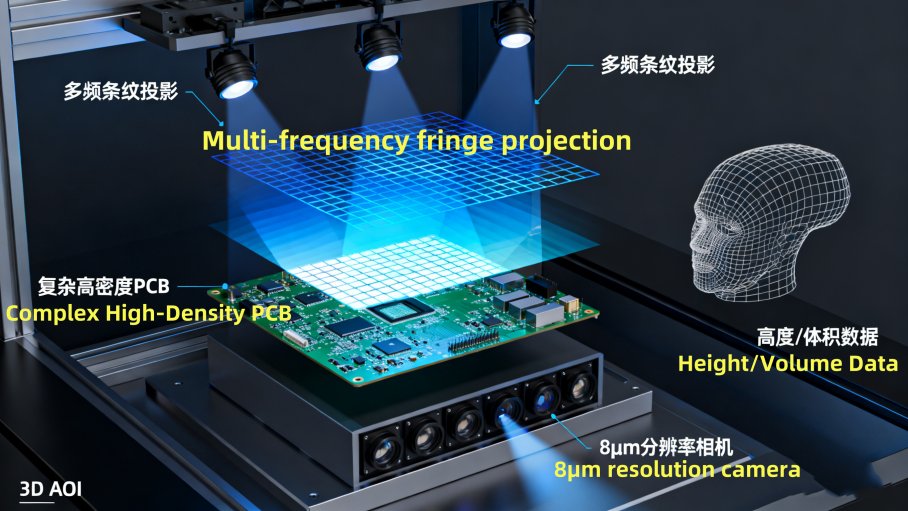

Sistem AOI 3D menggunakan cahaya terstruktur dan beberapa kamera untuk membuat peta papan tiga dimensi. Pendekatan ini memungkinkan pengukuran tinggi komponen tinggi, coplanarity, dan volume solder. Akibatnya, 3D AOI mendeteksi masalah seperti pin terangkat, solder yang tidak mencukupi, dan paket warpage - yang terputus yang sering dilewatkan oleh AOI 2D.
Tabel berikut menyoroti perbedaan dalam tingkat positif palsu dan akurasi deteksi cacat:
Jenis Sistem AOI | Tingkat positif palsu | Akurasi Deteksi Cacat | Catatan tentang negatif palsu |
Warisan 2d aoi (berbasis aturan) | Hingga ~ 50% | ~ 85–90% | Lebih tinggi karena kurangnya info mendalam |
AID AOI yang ditingkatkan AI | Dikurangi menjadi di bawah 10% (4-6%) | 97–99% | Lebih rendah karena data kedalaman 3D |
Sistem AOI 3D secara signifikan mengurangi positif palsu dan meningkatkan deteksi cacat secara keseluruhan. Produsen yang membutuhkan kemampuan inspeksi canggih sering memilih 3D AOI untuk kinerja yang unggul.
Catatan: 3D AOI memberikan inspeksi yang lebih komprehensif dengan menangkap cacat permukaan dan volumetrik, menjadikannya ideal untuk rakitan yang kompleks.
Kecepatan dan biaya memainkan peran penting dalam memilih sistem AOI. Sistem AOI 2D vs 3D sangat berbeda di bidang ini. 2D AOI menawarkan kecepatan inspeksi yang lebih cepat dan investasi awal yang lebih rendah. Sistem ini membutuhkan pengaturan yang kurang kompleks dan pelatihan operator minimal. Produsen dapat menggunakan 2D AOI dengan cepat di lingkungan volume tinggi.
Sistem 3D AOI menuntut harga pembelian awal yang lebih tinggi dan pengaturan yang lebih khusus. Teknologi ini membutuhkan kalibrasi, pelatihan berkelanjutan, dan kekuatan komputasi yang lebih besar. Biaya pemeliharaan juga cenderung lebih tinggi karena kompleksitas sistem. Namun, 3D AOI memberikan peningkatan kemampuan inspeksi dan dapat mengurangi cacat mahal dari waktu ke waktu.
Tabel di bawah ini membandingkan total biaya kepemilikan dan tuntutan operasional:
Aspek | Sistem AOI 2D | Sistem AOI 3D |
Harga pembelian awal | Mulai sekitar $ 3.200 | Dapat melebihi $ 110.000 |
Biaya Pemeliharaan Tahunan | $ 5.000 hingga $ 15.000 (ujung bawah) | $ 5.000 hingga $ 15.000 (akhir yang lebih tinggi) |
Pengaturan Standar | Pengaturan khusus, kalibrasi, dan pelatihan | |
Tuntutan operasional | Kompleksitas yang lebih rendah | Kompleksitas yang lebih tinggi, pengetahuan khusus |
Pertimbangan ROI | Biaya dimuka dan pemeliharaan yang lebih rendah | Biaya yang lebih tinggi, tetapi peningkatan deteksi cacat |
Sistem AOI 3D membutuhkan investasi yang lebih besar tetapi menawarkan manfaat jangka panjang melalui peningkatan deteksi cacat dan pengurangan pengerjaan ulang. Produsen yang lebih kecil mungkin lebih suka AOI 2D karena keterjangkauan dan kemudahan penggunaannya.
Kesesuaian aplikasi tergantung pada jenis perakitan papan sirkuit cetak dan kemampuan inspeksi yang diperlukan. Sistem AOI 2D vs 3D masing -masing melayani kebutuhan produksi yang berbeda. 2D AOI bekerja paling baik untuk rakitan PCB yang lebih sederhana dengan sebagian besar fitur tingkat permukaan. Sistem ini menyediakan inspeksi yang cepat dan hemat biaya untuk papan standar dan tahap awal dari garis SMT.
3D AOI unggul dalam memeriksa rakitan kompleks yang membutuhkan pengukuran kedalaman dan pemeriksaan coplanarity. Teknologi ini mengidentifikasi cacat yang melibatkan tinggi komponen, volume solder, dan warpage. Industri seperti otomotif, kedirgantaraan, dan perangkat medis sering mengandalkan AOI 3D untuk memenuhi standar kualitas yang ketat.
Tabel di bawah ini merangkum tipe AOI mana yang cocok untuk setiap aplikasi:
Tipe AOI | Jenis perakitan PCB yang sesuai | Kemampuan inspeksi kunci | Pemikiran |
2d aoi | Rakitan PCB yang lebih sederhana dengan fitur 3D yang kurang kompleks | Cacat tingkat permukaan seperti kesalahan penerapan pasta solder, kesalahan polaritas, bagian yang hilang | Hemat biaya dan cepat; dikerahkan di awal garis SMT; Terbatas untuk pencitraan top-down |
3D AOI | Rakitan PCB yang lebih kompleks yang membutuhkan pengukuran kedalaman dan pemeriksaan coplanarity | Cacat yang melibatkan tinggi komponen, volume, coplanarity seperti solder yang tidak mencukupi, pin terangkat, warpage paket | Menggunakan Kamera Cahaya dan Multi-Sudut Struktur untuk Deteksi Cacat 3D yang Tepat |
Kiat: Produsen harus mencocokkan sistem inspeksi optik otomatis mereka dengan kompleksitas papan mereka dan persyaratan keandalan industri mereka.
Keputusan 2D vs 3D AOI membentuk efektivitas inspeksi dan kualitas keseluruhan produk jadi. Dengan memahami kekuatan masing -masing sistem, produsen dapat mengoptimalkan proses inspeksi mereka dan mencapai hasil yang lebih baik.
Hybrid AOI Systems menyatukan fitur terbaik dari teknologi inspeksi 2D dan 3D. Produsen menggunakan sistem ini untuk mengatasi kompleksitas yang berkembang dari papan sirkuit cetak modern. Dengan menggabungkan dua metode inspeksi dalam satu mesin, sistem AOI hibrida memberikan kontrol kualitas yang fleksibel, efisien, dan komprehensif.
Sistem AOI hibrida menawarkan beberapa keunggulan utama:
· 2D AOI menyediakan pencitraan yang andal dan berkualitas tinggi untuk komponen yang terlihat . Ini bekerja dengan baik untuk mendeteksi cacat sederhana dan menjaga biaya inspeksi rendah.
· AOI 3D memperluas kemampuan inspeksi ke sambungan solder tersembunyi, pengukuran tinggi, dan deteksi cacat yang kompleks. Ia menemukan masalah yang tidak dapat dilihat oleh 2D AOI.
· Sistem hybrid menerapkan AOI 2D di mana cukup dan beralih ke AOI 3D untuk inspeksi lanjutan. Pendekatan ini menghemat waktu dan uang sambil meningkatkan cakupan cacat.
· Produsen dapat memeriksa produk dengan cepat dan efisien, mencocokkan metode inspeksi dengan kebutuhan spesifik setiap area papan.
Sistem AOI Yri-V Hybrid Yamaha Motor menunjukkan bagaimana teknologi ini bekerja dalam praktik. YRI-V mengintegrasikan inspeksi 2D dan 3D dengan kamera sudut 4 arah dan proyektor 3D 8-direksi. Pengaturan ini mencapai kecepatan dan presisi inspeksi terkemuka di industri. Sistem ini unggul dalam memeriksa komponen ultra-kecil, fine-pitch dan finishing permukaan cermin, yang sulit untuk sistem AOI tradisional. Otomatisasi bertenaga AI di YRI-V menyederhanakan pembuatan dan penyetelan data inspeksi. Operator membutuhkan keterampilan khusus yang lebih sedikit, membuat sistem lebih mudah digunakan. Pendekatan hibrida mendukung inspeksi yang cepat dan tepat dari komponen PCB yang beragam dan kompleks. Ini memenuhi tuntutan produksi SMT modern, di mana papan lebih kecil, lebih padat, dan lebih fungsional dari sebelumnya.
Kiat: Sistem AOI hibrida membantu produsen menyeimbangkan kecepatan, biaya, dan akurasi inspeksi. Mereka memberikan solusi praktis untuk tantangan AOI 2D vs 3D di industri elektronik saat ini.
Sistem AOI hibrida terus berkembang. Karena PCB menjadi lebih kompleks, sistem ini akan memainkan peran yang lebih besar dalam memastikan kualitas dan keandalan produk. Produsen yang berinvestasi di AOI hybrid mendapatkan fleksibilitas untuk menyesuaikan strategi inspeksi mereka seiring kemajuan teknologi.

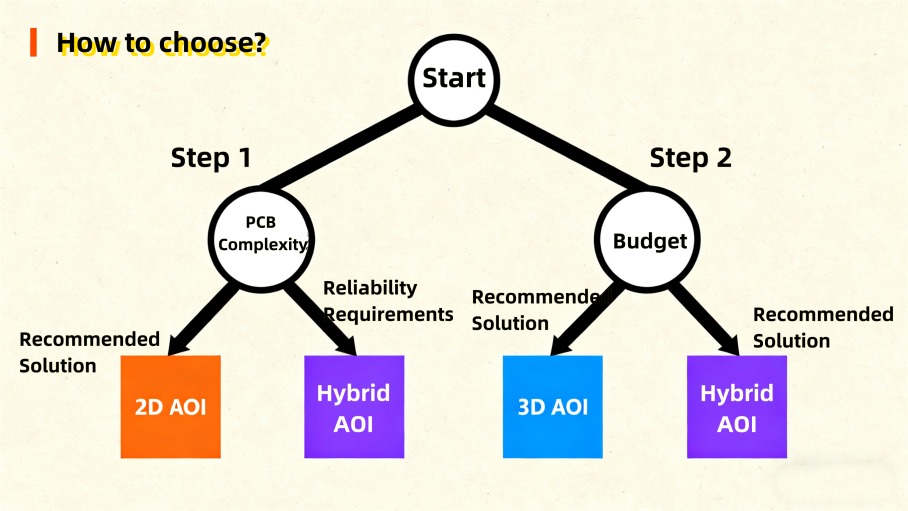

Kompleksitas papan memainkan peran sentral dalam memilih sistem AOI yang tepat untuk setiap perakitan papan sirkuit cetak. Ketika jumlah komponen, kepadatan, dan penggunaan teknologi paket canggih meningkat, produsen memerlukan data inspeksi yang dapat diandalkan dan dapat diulang. Papan sederhana dengan sebagian besar komponen tingkat permukaan mendapat manfaat dari AOI 2D . Sistem ini menggunakan pencitraan top-down untuk memeriksa suku cadang yang hilang dan kesalahan solder. Mereka menawarkan inspeksi cepat dan penghematan biaya, membuatnya ideal untuk produksi PCB volume tinggi.
Namun, ketika kompleksitas meningkat, 2D AOI menghadapi tantangan. Bayangan, variasi pencahayaan, dan kurangnya informasi kedalaman membatasi efektivitasnya. PCB yang kompleks sering menampilkan komponen miniatur, tata letak padat, dan desain multilayer. Dalam kasus ini, AOI 3D menjadi penting. Sistem AOI 3D menggunakan beberapa kamera atau teknologi laser untuk menangkap data tinggi dan volume . Ini memungkinkan mereka untuk mendeteksi cacat seperti warping, lead terangkat, dan masalah coplanarity - masalah yang tidak dapat dilihat oleh 2D AOI.
Produsen dalam industri seperti elektronik otomotif dan industri bergantung pada AOI 3D untuk papan kompleks. Sistem ini menyediakan data pengukuran komprehensif yang memenuhi standar IPC-610. Ini memungkinkan deteksi awal proses penyimpangan dan mendukung tujuan nol-defek.
Sistem AOI | Kompleksitas papan minimum biasanya ditangani | Kompleksitas papan maksimum biasanya ditangani |
2d aoi | Papan yang lebih sederhana dengan inspeksi tingkat permukaan; efektif untuk mendeteksi komponen yang hilang dan kesalahan solder; memprioritaskan kecepatan dan efektivitas biaya | Papan yang kurang kompleks tanpa cacat volumetrik atau terkait tinggi; Umumnya tidak cocok untuk papan multilayer atau kepadatan tinggi |
3D AOI | Papan yang membutuhkan inspeksi volumetrik termasuk pengukuran ketinggian; Cocok untuk mendeteksi cacat kompleks seperti lead terangkat dan masalah coplanarity | Tata letak papan dengan kepadatan tinggi, multilayer, dan kompleks yang menuntut deteksi cacat 3D terperinci; digunakan di sektor elektronik otomotif dan industri |
Kiat: Untuk PCB kepadatan tinggi, multilayer, atau miniatur, AOI 3D memberikan akurasi pengukuran dan deteksi cacat yang diperlukan untuk inspeksi yang andal.
Persyaratan reliabilitas berbeda di seluruh industri dan secara langsung mempengaruhi pemilihan AOI. Sektor -sektor seperti otomotif, kedirgantaraan, dan perangkat medis menuntut tingkat keandalan produk tertinggi. Di bidang ini, bahkan satu cacat dapat menyebabkan penarikan yang mahal atau masalah keselamatan. Sistem AOI harus memberikan hasil inspeksi yang konsisten dan akurat untuk memenuhi standar kualitas yang ketat.
Beberapa faktor bentuk keandalan dalam seleksi AOI :
Faktor | Penjelasan |
Jenis inspeksi | Menentukan apakah AOI memeriksa di level dewan, komponen, atau SMT, kebutuhan industri yang cocok. |
Resolusi gambar | Resolusi tinggi sangat penting untuk mendeteksi cacat kecil yang umum di sektor keandalan tinggi. |
Kecepatan inspeksi | Harus cocok dengan skala produksi; Diperlukan throughput tinggi tanpa cacat yang hilang. |
Fitur Otomasi | Otomasi mengurangi kesalahan manusia, mendukung kualitas yang konsisten di industri kritis. |
Akurasi dan keandalan | Dasar untuk memenuhi standar yang ketat dan memastikan konsistensi deteksi cacat. |
Integrasi dengan sistem lain | Integrasi yang mulus mendukung jalur produksi kompleks yang khas dalam otomotif/kedirgantaraan. |
Dukungan setelah penjualan | Dukungan berkelanjutan memastikan keandalan jangka panjang di sektor yang menuntut. |
Sistem AOI memungkinkan deteksi kesalahan awal, yang mengurangi kesalahan produksi yang mahal dan meningkatkan keandalan perangkat elektronik. Teknologi AOI tingkat lanjut, termasuk pencitraan AI dan 3D, beradaptasi dengan desain PCB yang kompleks dan tingkat cacat yang lebih rendah. Misalnya, peralatan AOI dapat mengurangi tingkat cacat dari 2% menjadi 0,5% dengan mengotomatisasi inspeksi yang seharusnya manual dan memakan waktu. Peningkatan dalam deteksi cacat ini mengarah pada keandalan produk yang lebih tinggi dan kepuasan pelanggan.
Catatan: Memilih sistem AOI yang tepat untuk industri keandalan tinggi memastikan bahwa setiap perakitan papan sirkuit cetak memenuhi standar kualitas yang paling ketat.
Anggaran tetap menjadi pertimbangan utama ketika memilih antara sistem AOI 2D dan 3D. 2D AOI menawarkan investasi awal yang lebih rendah dan pengurangan biaya perawatan. Sistem ini sesuai dengan produsen yang berfokus pada produksi PCB volume tinggi dan peka terhadap biaya. Mereka memberikan inspeksi cepat untuk papan yang lebih sederhana, membantu perusahaan mengendalikan biaya.
Sistem AOI 3D membutuhkan investasi di muka yang lebih tinggi. Teknologi pencitraan canggih dan fitur perangkat lunak menambah biaya. Pelatihan pemeliharaan dan operator juga meningkatkan biaya. Namun, 3D AOI memberikan nilai jangka panjang dengan mengurangi tingkat cacat dan meningkatkan keandalan produk. Untuk PCB yang kompleks, investasi dalam AOI 3D sering membuahkan hasil melalui lebih sedikit kegagalan dan lebih sedikit pengerjaan ulang.
Produsen harus menimbang total biaya kepemilikan terhadap manfaat peningkatan akurasi inspeksi. Memilih peralatan AOI berdasarkan volume produksi, kompleksitas produk, dan tujuan keandalan memastikan sistem memenuhi persyaratan anggaran dan kualitas. Pelatihan yang tepat dan perawatan rutin membantu memaksimalkan laba atas investasi.
Kiat: Untuk produsen dengan anggaran terbatas dan papan sederhana, 2D AOI menawarkan solusi praktis. Bagi mereka yang memproduksi elektronik yang kompleks atau membutuhkan keandalan tinggi, berinvestasi dalam AOI 3D dapat menyebabkan penghematan jangka panjang yang signifikan.
Memilih sistem AOI bukan hanya tentang memenuhi kebutuhan inspeksi hari ini. Produsen juga harus mempertimbangkan bagaimana investasi mereka akan berkinerja ketika persyaratan teknologi dan industri berkembang. Industri elektronik terus bergerak menuju miniaturisasi yang lebih besar, kepadatan komponen yang lebih tinggi, dan standar kualitas yang lebih ketat. Tren ini mendorong sistem AOI untuk memberikan inspeksi yang lebih akurat, andal, dan kaya data.
Sistem AOI 2D bergantung pada perbandingan dan kontras gambar. Pendekatan ini bekerja dengan baik untuk papan sederhana tetapi berjuang dengan komponen yang kompleks atau miniatur. Akibatnya, AOI 2D sering menghasilkan tarif panggilan dan pelarian palsu yang lebih tinggi. Sistem Quasi-3D atau 2.5D menawarkan beberapa peningkatan tetapi masih menghadapi keterbatasan yang sama. Sebaliknya, sistem AOI 3D yang benar menggunakan inspeksi berbasis pengukuran. Mereka memberikan data yang akurat tentang tinggi komponen, volume sambungan solder, dan coplanarity. Ini mengurangi panggilan palsu dan melarikan diri, membantu produsen mengoptimalkan proses dan bergerak lebih dekat ke produksi nol-defek. Untuk perusahaan yang bertujuan untuk manufaktur berkualitas tinggi, berinvestasi dalam AOI 3D sering masuk akal, bahkan dengan biaya dimuka yang lebih tinggi.
Tabel di bawah ini merangkum faktor-faktor kunci yang memengaruhi keputusan AOI yang tahan masa depan:
Aspek | Ringkasan |
Pengemudi | Miniaturisasi, elektronik kompleks, permintaan untuk produk nol-defek, pertumbuhan di sektor otomotif/medis |
Tantangan | Biaya awal yang tinggi dan kompleksitas AOI 3D, kebutuhan untuk pemrograman khusus, pembaruan berkelanjutan |
Peluang | Integrasi AI/ML untuk deteksi cacat yang lebih baik, ekspansi ke pengemasan lanjutan, antarmuka yang ramah pengguna |
Tren masa depan | Pergeseran ke AOI 3D True, AI/ML untuk analitik prediktif, inspeksi inline real-time, integrasi Digital Mes/ERP, fokus keberlanjutan |
Tren pasar regional | Asia-Pasifik memimpin dalam volume; Amerika Utara/Eropa fokus pada sektor bernilai tinggi dan keandalan tinggi |
Pembenaran investasi | 3D AOI mengurangi panggilan palsu, menyediakan data yang andal, mendukung industri 4.0, penting untuk pembuatan premium |
Kiat: Perencanaan produsen untuk masa depan harus mencari sistem AOI yang mendukung AI dan pembelajaran mesin, integrasi data real-time, dan kompatibilitas dengan sistem manufaktur digital.
Seiring kemajuan teknologi AOI, sistem dengan perangkat lunak yang fleksibel, perangkat keras modular, dan dukungan vendor yang kuat akan lebih mudah beradaptasi dengan persyaratan baru. Perusahaan juga harus mempertimbangkan kemudahan pembaruan perangkat lunak, kemampuan untuk menangani jenis komponen baru, dan integrasi sistem dengan jaringan data pabrik. Memilih sistem AOI yang siap di masa depan membantu produsen tetap kompetitif karena standar industri dan harapan pelanggan meningkat.
Produsen harus memilih AOI 2D untuk inspeksi rakitan PCBA sederhana yang efisien dan hemat biaya, sementara 3D AOI cocok dengan papan kompleks dengan tuntutan kualitas yang ketat . menyelaraskan teknologi AOI dengan kebutuhan inspeksi , kompleksitas produk, dan anggaran memastikan hasil yang optimal. Perusahaan mendapat manfaat dari konsultasi vendor AOI, melakukan uji coba, dan meninjau kalibrasi dan dukungan sistem sebelum menyelesaikan keputusan. Meninjau kembali perbandingan dan panduan keputusan membantu memastikan solusi yang dipilih cocok dengan persyaratan produksi yang berkembang.
2D AOI memeriksa papan menggunakan gambar datar dari satu sudut. 3D AOI menggunakan beberapa sudut dan cahaya terstruktur untuk mengukur tinggi dan volume, mendeteksi cacat yang lebih kompleks.
2D AOI tidak dapat mendeteksi masalah sendi solder tersembunyi. Itu hanya memeriksa permukaan yang terlihat. 3D AOI memberikan informasi mendalam dan dapat mengidentifikasi cacat tersembunyi atau volumetrik.
2D AOI bekerja paling baik untuk produksi volume berkecepatan tinggi. Ini menawarkan inspeksi yang lebih cepat dan biaya yang lebih rendah. 3D AOI cocok dengan garis yang lebih lambat dengan papan kompleks.
Sistem AOI 3D membutuhkan lebih banyak pemeliharaan dan kalibrasi. Kamera dan perangkat lunak canggih mereka memerlukan pembaruan rutin. Sistem AOI 2D memiliki pemeliharaan yang lebih sederhana.
Sistem AOI menangkap cacat di awal proses. Mereka mencegah papan yang salah untuk bergerak maju. Ini mengurangi pengerjaan ulang, menurunkan biaya, dan meningkatkan keandalan produk secara keseluruhan.
Sistem AOI hibrida menggabungkan kekuatan inspeksi 2D dan 3D. Mereka menawarkan cakupan yang fleksibel dan komprehensif. Produsen dengan kompleksitas papan yang bervariasi sering kali melihat pengembalian yang kuat dari sistem hybrid.
Operator membutuhkan pelatihan dasar untuk AOI 2D. Sistem 3D AOI dan hybrid membutuhkan keterampilan yang lebih maju, termasuk kalibrasi dan penggunaan perangkat lunak. Banyak vendor menyediakan program pelatihan.
Sebagian besar modern sistem AOI mendukung integrasi dengan perangkat lunak MES atau ERP. Ini memungkinkan berbagi data real-time dan kontrol proses, mendukung inisiatif Industri 4.0.
