Anda memiliki banyak masalah dalam teknologi pemasangan permukaan. Cacat SMT adalah masalah besar. Peralatan inspeksi AOI membantu Anda menemukan masalah penyolderan. Ini termasuk tidak cukup solder, jembatan solder, dan sambungan terbuka. Mesin AOI juga menemukan kesalahan komponen SMT. Kesalahan ini hilang, salah, ekstra, atau bagian yang bengkok. Anda menggunakan AOI untuk memeriksa cacat permukaan. Ini juga memeriksa masalah polaritas atau orientasi di SMT. Inspeksi optik otomatis membantu dengan pemeriksaan kualitas di setiap langkah SMT. Mesin AOI membantu hasil SMT dengan menemukan cacat lebih awal. Anda mempercayai sistem peralatan inspeksi AOI untuk kualitas SMT. Sistem inspeksi dan sistem inspeksi optik membuat produksi SMT Anda lebih baik dengan mesin AOI.
· Mesin AOI dapat melihat cacat SMT dengan cepat. Mereka menemukan hal -hal seperti jembatan solder, bagian yang hilang, dan penempatan yang salah. Ini membantu membuat papan lebih baik.
· Anda dapat menghentikan banyak cacat sebelum inspeksi. Kontrol pencetakan pasta solder, penempatan bagian, dan pengaturan reflow.
· Menjaga peralatan AOI bersih dan sering periksa. Ini memastikan inspeksi benar dan lebih sedikit cacat yang terlewatkan.
· Ubah sensitivitas AOI untuk mendapatkan lebih sedikit alarm palsu. Ini membantu pekerja fokus pada masalah nyata dan menghemat waktu.
· Gunakan AOI setelah reflow untuk menemukan cacat tersembunyi lebih awal. Ini menghentikan papan yang buruk untuk pergi ke pelanggan.

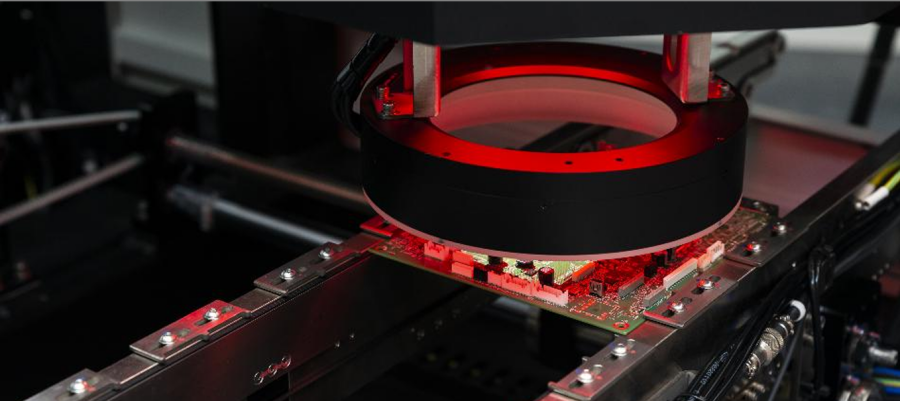

Inspeksi optik otomatis sangat penting dalam teknologi pemasangan permukaan. Anda menggunakan mesin AOI untuk menemukan masalah di awal proses SMT. AOI Inspection Equipment memiliki kamera dan perangkat lunak pintar untuk menemukan cacat. Ini membantu Anda memperbaiki masalah sebelum mereka melukai kualitas atau hasil. Berikut adalah jenis utama cacat mesin AOI yang dapat ditemukan.
Cacat solder biasa terjadi pada teknologi pemasangan permukaan. Anda sering melihatnya selama inspeksi sendi solder. Mesin AOI membantu Anda menemukannya dengan cepat. Berikut adalah cacat solder utama:
· Solder Bridging : Ini terjadi ketika solder bergabung dengan dua bantalan atau lebih. Jembatan dapat membuat sirkuit pendek. Peralatan inspeksi AOI menemukan menjembatani dengan memeriksa ruang antara lead dan pembalut.
· Sambungan solder yang tidak mencukupi : Cacat ini berarti tidak ada cukup solder pada sambungan. Itu dapat membuat koneksi yang lemah. Mesin AOI melihat jumlah dan bentuk solder untuk menemukan ini.
· Non-wetting : Ini berarti solder tidak menempel pada bantalan atau timah. Anda mungkin melihat bintik -bintik yang membosankan atau kasar. Inspeksi optik otomatis menunjukkan ini dengan memeriksa cakupan solder yang baik.
· Tombstoning : Ini terjadi ketika salah satu ujung bagian mengangkat bantalan selama reflow. Mesin AOI menemukan Tombstoning dengan melihat ketinggian dan tempat setiap bagian.
· Solder Balling : Bola kecil solder muncul di dekat sendi. Ini dapat menyebabkan menjembatani atau masalah lainnya. AOI Systems menemukan bola solder dengan melihat -lihat setiap bantalan.
Kiat: Anda dapat menurunkan cacat solder dengan mengendalikan pencetakan pasta solder dan pengaturan reflow.
Cacat penempatan komponen dapat merusak kualitas SMT dan menyebabkan masalah. Mesin AOI menggunakan kamera yang jelas untuk menemukan cacat ini. Anda dapat melihat masalah ini tepat setelah bagian ditempatkan.
· Komponen yang hilang : Terkadang, sebagian tidak diletakkan di papan tulis. AOI Inspection Equipment memeriksa setiap tempat untuk memastikan semua bagian ada.
· Kesalahan penempatan : Ini berarti bagian tidak ada di tempat yang tepat. Bahkan langkah kecil dapat menyebabkan masalah. Mesin AOI memeriksa posisi nyata terhadap desain.
· Komponen yang salah : Anda mungkin melihat bagian dengan nilai atau jenis yang salah. Inspeksi Optik Otomatis membaca label dan memeriksa tagihan material.
· Komponen ekstra : Terkadang, bagian tambahan dimasukkan ke dalam papan. Sistem AOI menemukan ini dengan mencocokkan tata letak dengan desain.
· Bagian miring atau diputar : Bagian mungkin bengkok atau berbalik. Mesin AOI memeriksa sudut dan garis untuk menemukan masalah ini.
Catatan: Penempatan yang baik membantu Anda berhenti menjembatani dan cacat lainnya kemudian.
Cacat permukaan dan masalah ukuran dapat melukai cara kerja dan terlihat. Mesin AOI sangat bagus untuk menemukan ini di SMT.
· Cacat Permukaan : Anda mungkin melihat goresan, noda, atau hal -hal yang tidak boleh ada di papan tulis. Peralatan inspeksi AOI mencari sesuatu yang aneh di permukaan.
· Kerusakan pad : Bantalan yang rusak atau diangkat dapat membuat sirkuit terbuka. Sistem AOI Periksa bentuk dan tinggi pad.
· Percikan solder : Tetes kecil solder dapat mendarat di papan tulis. Ini dapat menyebabkan penghubung atau sirkuit pendek. Mesin AOI menemukan ini dengan mencari bintik -bintik mengkilap di luar sambungan solder.
· Kesalahan dimensi : Jarak yang salah atau ukuran pad dapat menyebabkan masalah saat membangun. Mesin AOI mengukur jarak dan periksa dengan desain.
Tipe cacat permukaan | Contoh | Metode Deteksi AOI |
Menggores | Tandai pada PCB | Pemindaian visual untuk garis |
Solder Splash | Drop solder kecil | Pemeriksaan reflektivitas |
Kerusakan pad | Pad terangkat | Pengukuran Tinggi |
Cacat permukaan dapat melukai seberapa baik hal -hal yang baik dan bagaimana penampilannya. Anda harus memperbaikinya lebih awal.
Masalah polaritas dan orientasi dapat menyebabkan masalah besar dalam teknologi pemasangan permukaan. Mesin AOI membantu Anda menghindari kesalahan ini.
· Kesalahan Polaritas : Beberapa bagian, seperti dioda dan kapasitor, harus menghadapi cara tertentu. Peralatan Inspeksi AOI memeriksa tanda dan arah yang tepat.
· Orientasi yang salah : Jika suatu bagian diputar atau terbalik, mungkin tidak berhasil. Mesin AOI memeriksa arah nyata terhadap desain.
· Tombstoning : Cacat ini juga cocok di sini karena mengubah tempat dan arah bagian. Sistem AOI menemukan Tombstoning dengan memeriksa ujung yang diangkat.
· Menjembatani karena orientasi : arah yang salah dapat membuat sentuhan timbal, menyebabkan menjembatani. Mesin AOI menemukan ini dengan memeriksa posisi timah.
Temuan otomatis masalah polaritas dan orientasi membantu Anda menjaga kualitas SMT tetap tinggi.
Anda dapat menggunakan peralatan inspeksi AOI untuk menemukan dan mempelajari cacat pada setiap langkah. Mesin AOI memberi Anda cek cepat dan tepercaya dan membantu Anda menangkap masalah sebelum mereka mencapai pelanggan. Dengan menggunakan AOI, Anda membuat sistem Anda lebih baik dan meningkatkan kualitas proses teknologi pemasangan permukaan Anda.
Anda harus mengontrol proses selama pencetakan pasta solder. Jika stensil tidak berbaris, Anda bisa mendapatkan cacat. Menggunakan ketebalan pasta yang salah juga dapat menyebabkan masalah. Masalah -masalah ini termasuk menjembatani, tidak cukup solder, atau sambungan terbuka. Mesin AOI membantu Anda menemukan masalah ini sejak dini. Anda harus menjaga stensil bersih dan menggunakan tekanan yang tepat. Periksa pasta dengan AOI untuk menjaga kualitas tetap tinggi. Kamar yang stabil dan menonton kelembaban membantu menurunkan cacat.
Kiat: Selalu periksa jumlah dan bentuk pasta solder dengan mesin AOI untuk menghentikan cacat.
Menempatkan bagian di tempat yang tepat menghentikan banyak masalah. Jika Anda menempatkan bagian di tempat yang salah, Anda bisa mendapatkan Tombstoning atau Bridging. Anda mungkin juga melewatkan bagian. Mesin AOI Periksa apakah bagian berada di tempat yang tepat sebelum reflow. Anda harus sering memeriksa mesin pick-and-place. Gunakan AOI setelah menempatkan bagian untuk memastikan mereka cocok dengan desain. Kontrol yang baik di sini membuat sistem Anda bekerja lebih baik.
· Gunakan tanda fidusia untuk membantu menempatkan bagian yang benar.
· Ajari pekerja untuk menangani suku cadang dengan hati -hati.
Jika Anda tidak mengontrol panas selama reflow, Anda bisa mendapatkan cacat. Terlalu banyak panas dapat membuat bola solder atau melukai bantalan. Tidak cukup panas yang dapat menyebabkan sendi yang tidak meng-wetting atau dingin. Mesin AOI memeriksa sambungan solder setelah reflow dan membantu Anda menemukan masalah ini. Atur panas yang tepat untuk setiap jenis papan. Periksa dan ubah pengaturan sering untuk menjaga kualitas tinggi dan menghentikan cacat.
Tipe cacat | Menyebabkan | Tindakan pencegahan |
Solder Balling | Terlalu banyak panas | Ubah pengaturan reflow |
Non-Wetting | Tidak cukup panas | Perhatikan suhu oven |
Anda harus menjaga mesin PCB dan AOI Anda bersih dan bekerja dengan baik. Papan kotor atau kamera AOI lama dapat melewatkan masalah. Bersihkan dan periksa sering untuk menemukan lebih banyak cacat. Rencanakan untuk memeriksa dan memperbaiki mesin AOI pada jadwal. Ini membuat cek Anda kuat dan membantu Anda mendapatkan kualitas yang baik. Merawat mesin AOI juga membantu mereka bertahan lebih lama dan mengendalikan proses Anda.
Catatan: Menjaga mesin AOI dalam kondisi yang baik adalah penting untuk menemukan dan menghentikan cacat.
Anda harus mengatur sistem inspeksi optik otomatis dengan hati -hati. Pemrograman yang baik membantu mesin AOI menemukan cacat dengan cepat dan baik. Anda perlu menunjukkan sistem seperti apa papan yang bagus. Gunakan gambar yang jelas dan data yang tepat untuk setiap bagian. Kalibrasi mesin AOI sering sehingga hasilnya tetap sama. Periksa lampu dan fokus kamera sebelum setiap shift. Ini membantu Anda menangkap masalah lebih awal. Jika Anda mengubah desain papan Anda, perbarui program AOI juga. Ini membuat inspeksi Anda sesuai dengan produksi Anda.
Kiat: Mengkalibrasi mesin AOI sering membantu menemukan lebih banyak cacat dan menjaga kualitas Anda tetap tinggi.
Alarm palsu memperlambat pekerjaan Anda dan buang waktu. Anda ingin mesin AOI menemukan masalah nyata, bukan kesalahan. Ubah sensitivitas sistem inspeksi optik otomatis untuk jenis papan Anda. Gunakan uji coba untuk mengatur batas inspeksi terbaik. Lihatlah cacat yang ditandai dengan tim Anda untuk melihat apa yang menyebabkan alarm palsu. Anda dapat menyesuaikan program AOI untuk mengabaikan tanda atau bayangan yang tidak berbahaya. Ini membantu Anda fokus pada masalah nyata dan membuat inspeksi Anda lebih baik.
Masalah | Larutan |
Terlalu banyak alarm palsu | Ubah ambang inspeksi |
Cacat yang terlewatkan | Membuat pemrograman AOI lebih baik |
Anda harus selalu menggunakan inspeksi optik otomatis setelah reflow. Ini memungkinkan mesin AOI menemukan cacat akibat solder. Pemeriksaan inspeksi pasca-reflow untuk jembatan solder, tombstoning, dan masalah tersembunyi lainnya. Anda dapat menemukan masalah sebelum papan pindah ke langkah berikutnya. Ini membuat kualitas Anda tetap tinggi dan menghentikan papan yang buruk untuk menjangkau pelanggan. Gunakan inspeksi optik otomatis dengan pemeriksaan manual untuk hasil terbaik. Mesin AOI cepat, tetapi beberapa masalah membutuhkan mata manusia.
CATATAN: Inspeksi optik otomatis bekerja paling baik ketika digunakan pada langkah -langkah penting dalam proses Anda.
Anda harus ingat bahwa mesin AOI memiliki batasan. Beberapa masalah mungkin tidak ditemukan. Gunakan alat inspeksi lainnya, seperti X-ray atau cek manual, untuk mencakup semua risiko. Ini memberi Anda kualitas terbaik dan membuat produksi Anda kuat.
Anda menggunakan mesin AOI untuk menemukan cacat di setiap langkah SMT. Mesin -mesin ini membantu Anda melihat masalah solder seperti penyolderan bridging dan nombstoning. Mereka juga menemukan tidak cukup solder dan non-wetting. Cek otomatis dan melihat sambungan solder sering membuat pekerjaan Anda lebih baik. Anda harus menggunakan mesin AOI untuk memeriksa cacat permukaan dan bagian yang salah tempat. Simpan sistem inspeksi dan mesin AOI Anda bekerja dengan baik untuk kualitas yang baik.
Hentikan masalah sebelum mereka mulai dan perhatikan proses Anda . Menggunakan mesin AOI sering membantu Anda mendapatkan papan yang lebih baik dengan kesalahan lebih sedikit.
Mesin AOI dapat menemukan banyak jenis masalah. Mereka melihat cacat solder seperti penyolderan bridging dan nombstoning. Mereka juga menemukan tidak cukup solder dan non-wetting. Mesin AOI membantu Anda melihat apakah bagian berada di tempat yang salah. Mereka dapat menemukan cacat permukaan dan kesalahan polaritas juga. Menggunakan AOI membuat pemeriksaan kualitas Anda lebih baik dan membantu proses Anda.
Mesin AOI memeriksa sambungan solder dengan sangat cepat. Mereka membantu Anda melihat penyolder menjembatani dan tidak cukup solder lebih awal. Anda juga dapat menemukan non-pembasahan sebelum menyebabkan masalah. AOI memungkinkan Anda memperbaiki masalah sebelum papan pergi ke pelanggan. Ini membantu Anda mempelajari cacat dan menjaga sistem inspeksi Anda berfungsi dengan baik.
Anda harus menjaga mesin AOI bersih dan diatur dengan benar. Perawatan rutin membantu mesin AOI menemukan cacat dengan cara yang benar. Mesin AOI yang bersih dan diperiksa tidak melewatkan cacat permukaan atau bagian yang salah tempat. Ini membuat pemeriksaan kualitas Anda kuat dan sistem inspeksi Anda berfungsi dengan baik.
Ya, mesin AOI dapat membantu menurunkan alarm palsu. Anda dapat mengubah pengaturan AOI untuk setiap jenis papan. Ini membantu Anda melihat cacat solder dan permukaan yang nyata. Anda menghemat waktu dan membuat proses Anda lebih baik dengan menemukan masalah yang benar.
Mesin AOI membantu Anda menghentikan masalah sebelum tumbuh. Mereka menemukan cacat dengan cepat dan membiarkan Anda mempelajarinya segera. AOI membantu Anda mengontrol cacat solder, penempatan, dan permukaan. Kontrol proses yang baik berarti kualitas yang lebih baik dan lebih sedikit masalah dalam produksi.
