| Jalur produksi PCBA berkualitas tinggi
Jalur produksi PCBA berkualitas tinggi dibangun untuk output yang stabil dan kualitas bersih. Ini menempatkan bagian -bagian dengan hati -hati dan menjaga reflow stabil. Garis cocok dengan tanaman dan peningkatan baru. Anda dapat mulai dengan satu sel dan skala lebih. TIK menyediakan mesin garis SMT penuh, dari printer dan pick-and-place hingga reflow, AOI, dan sistem penanganan, dengan dukungan dan pelatihan global. Ini membuat pengaturan jalur produksi PCBA berkualitas tinggi menjadi sederhana dan membuat downtime rendah.
| Fitur
Alur Kerja Otomatis
Lini Produksi PCBA berjalan dari loader ke unloader tanpa henti. Dimulai dengan pemuatan dan pembersihan papan. Printer menambahkan pasta solder secara akurat. Mesin JUKI menempatkan komponen dengan cepat. Oven reflow menyolder dengan kuat. AOI memeriksa kualitas. Papan sortir NG/OK unloader. Aliran ini meningkatkan kecepatan dan mengurangi kesalahan. Jalur otomatis penuh menangani produk kompleks seperti pengontrol otomatis.
Teknologi Penempatan SMD
Pengambilan dan penempatan JUKI di Lini Produksi PCBA kami memastikan presisi. Ini menempatkan bagian-bagian kecil dengan cepat pada PCB. Kecepatan tinggi cocok untuk produksi massal. Mesin bekerja dengan konveyor untuk kelancaran transfer. Ini mendukung papan kecil hingga besar. Teknologi ini mengurangi cacat pada LED atau perakitan telepon.
Efisiensi Oven Aliran Ulang
Oven reflow di saluran memanaskan papan secara merata. Ini menyolder komponen dengan kuat tanpa kerusakan. Kontrol multi-zona menjaga suhu tetap stabil. Konveyor pendingin mengikuti untuk mengatur solder. Langkah ini sesuai dengan Lini Produksi PCBA turnkey untuk hasil yang andal. Penggunaan energi yang rendah menghemat biaya.
Inspeksi dan Pengujian
AOI memindai papan setelah disolder. Ia menemukan kesalahan seperti bagian yang hilang. SPI memeriksa tempel sebelum penempatan. Penguji TIK di bagian DIP memverifikasi fungsi. Papan NG menuju ke konveyor penolakan. Hal ini memastikan kualitas tinggi pada jalur perakitan bohlam LED otomatis.
Opsi Jalur Fleksibel
Pilih Lini Produksi PCBA semi-otomatis atau otomatis penuh. Semi-otomatis cocok untuk benda kecil seperti bohlam. Otomatis penuh menangani elektronik otomatis. Gambar tata letak membantu merencanakan ruang. Garis menyesuaikan dengan kebutuhan pabrik Anda.
| Spesifikasi
| Kategori | Detail | Proyek |
|---|---|---|
| Persyaratan Tata Letak Pabrik | Tata Letak Sirkuit Udara Pabrik | Gunakan sumber udara pabrik atau mesin udara bertekanan bebas oli terpisah. Tekanan harus lebih besar dari 7kg/cm². |
| Tata Letak Listrik Pabrik | AC220 fase tunggal (220±10%, 50/60Hz) AC tiga fase 380V (380±10%, 50/60Hz) | |
| Tata Letak Knalpot Pabrik | Laju aliran minimum saluran pembuangan adalah 500 kaki kubik per menit (14,15m³/mnt) | |
| Tata Letak Pencahayaan Pabrik | Penerangan ideal di pabrik adalah 800~1200LUX, setidaknya tidak kurang dari 300LUX. | |
| Tata Letak Suhu Pabrik | Suhu sekitar bengkel produksi adalah 23±3°C, umumnya 17~28°C, dan kelembapan relatif 45%~70%RH. | |
| Persiapan Bahan | Daftar BOM | Cantumkan semua suku cadang dan jumlah yang dibutuhkan untuk perakitan Lini Produksi PCBA. |
| Berkas CAD | File desain digital untuk merencanakan tata letak PCB dan pengaturan mesin. | |
| File Gerber | File standar untuk pembuatan PCB dan pencetakan stensil. | |
| pasta solder | Bahan diaplikasikan pada bantalan sebelum menempatkan komponen di printer. | |
| Bahan Komponen SMD | Bagian pemasangan di permukaan seperti chip dan resistor untuk penempatan. | |
| Alkohol Industri | Digunakan untuk membersihkan papan dan stensil selama proses pengaturan. | |
| Sabuk Sambungan | Rekatkan untuk menghubungkan gulungan pengumpan tanpa menghentikan saluran. | |
| Setensilan | Lembaran logam berlubang untuk mencetak pasta solder secara akurat. |

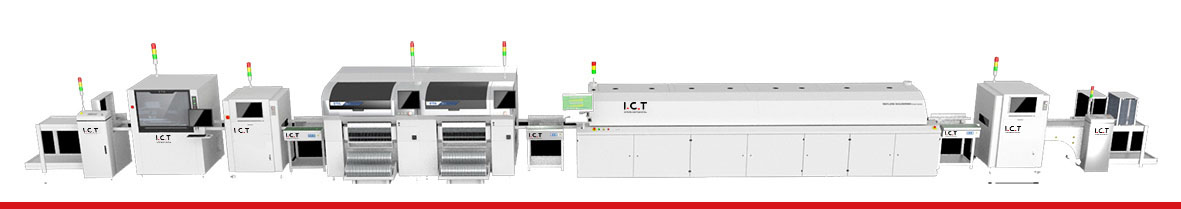

| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi kami dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser/ Pemasang Label /Printer Inkjet |

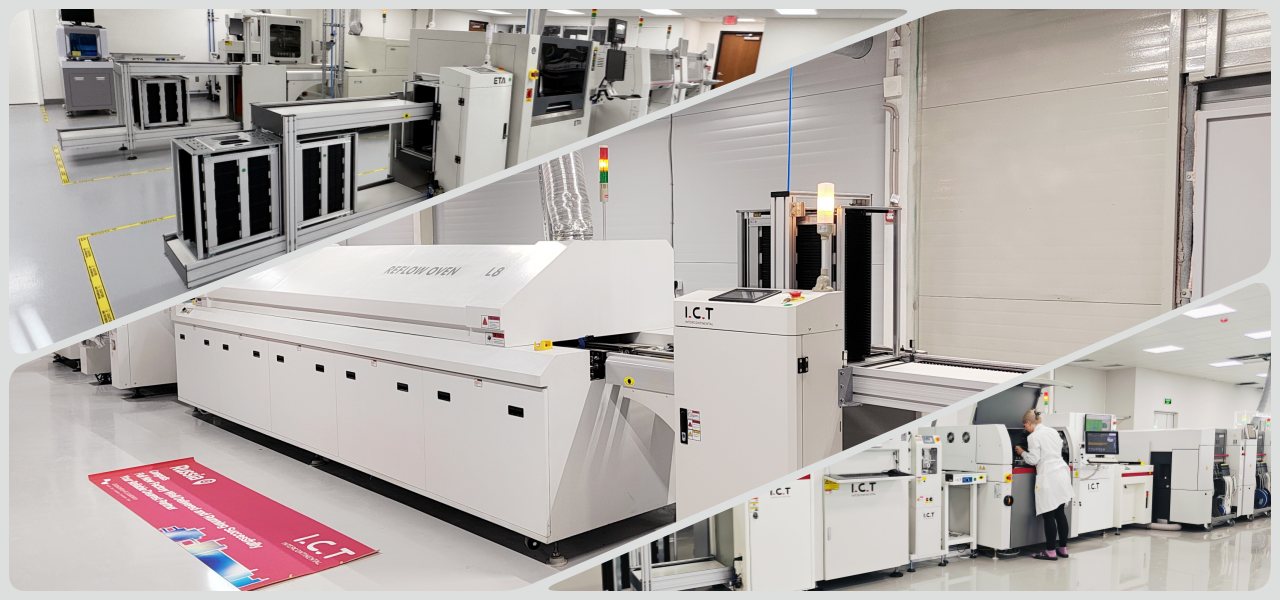

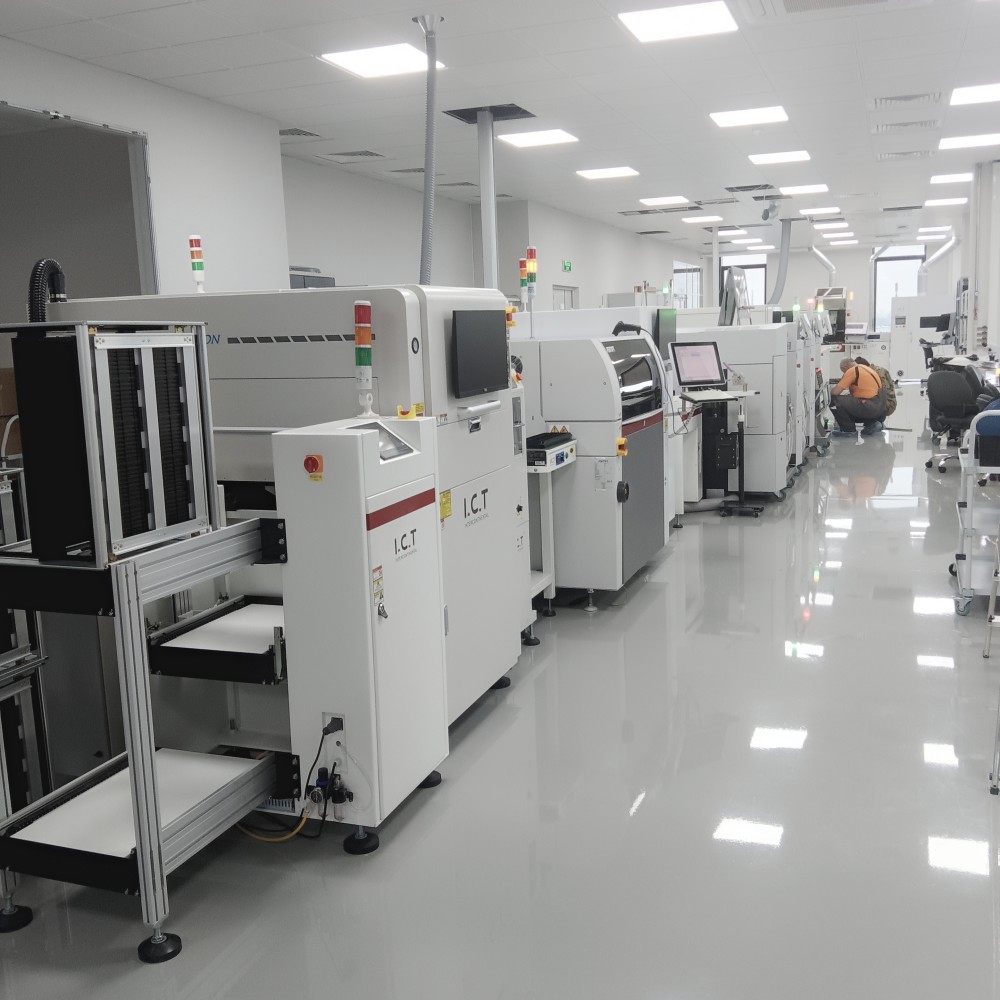

| Video Sukses Pelanggan
Lihat video kami yang menampilkan Lini Produksi PCBA Berkualitas Tinggi milik klien AS. Jalur perakitan SMT canggih mereka memproduksi perangkat kontrol USB untuk kursi pesawat, headphone yang memberi daya, sistem permainan, dan layar. Video tersebut menunjukkan pengaturan yang lancar dan pengoperasian yang efisien dari Lini Produksi PCBA Berkualitas Tinggi kami, menyoroti bagaimana solusi SMT kami yang berbasis di Tiongkok memberikan hasil yang andal dan berkinerja tinggi untuk industri yang menuntut seperti elektronik penerbangan.
| Keberhasilan Instalasi dan Pelatihan
Insinyur ICT kami mengunjungi pabrik klien untuk menginstal dan men-debug Lini Produksi PCBA Berkualitas Tinggi. Setelah menyelesaikan penyiapan, mereka memberikan pelatihan komprehensif kepada tim klien, memastikan pengoperasian yang lancar. Tim merayakannya dengan foto bersama, senyuman mereka mencerminkan kepuasan mereka terhadap Lini Produksi PCBA Berkualitas Tinggi yang efisien dan layanan luar biasa kami, yang memberikan kinerja tinggi dengan biaya jalur perakitan SMT yang rendah.

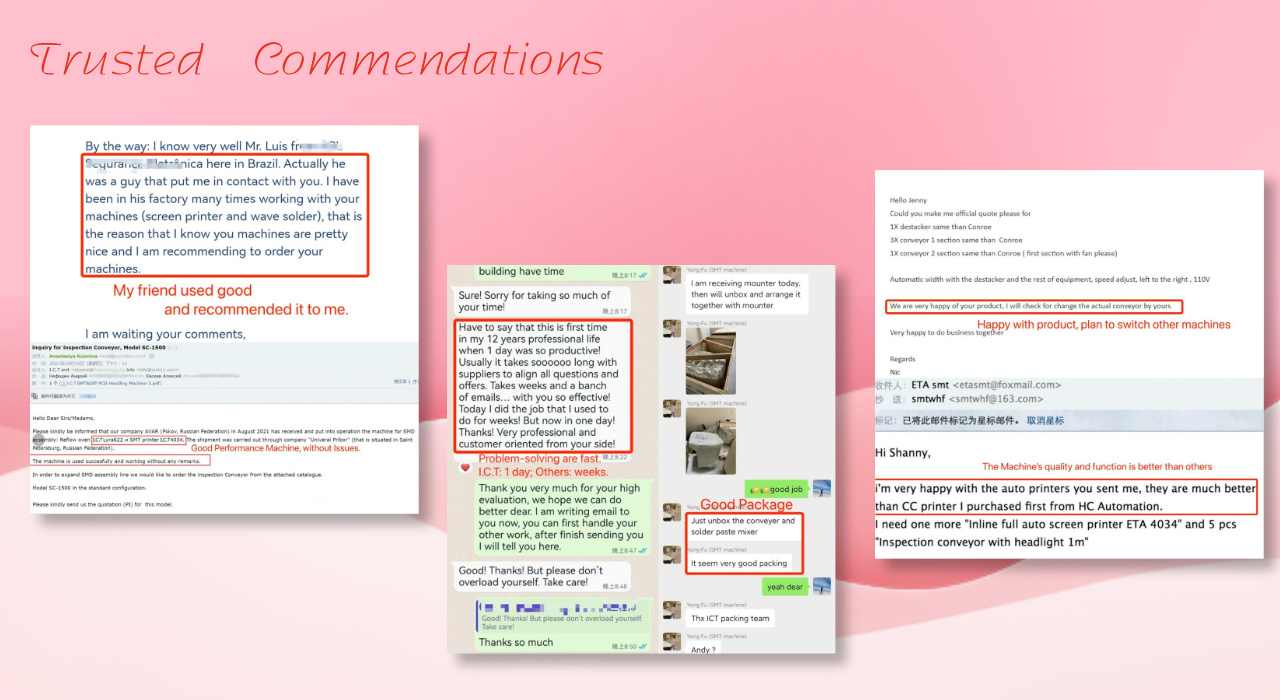

| Ulasan Pelanggan
Klien memuji Lini Produksi PCBA Berkualitas Tinggi kami karena kualitas dan keandalannya yang luar biasa. Mereka memuji teknisi kami atas dukungan pra-pembelian yang cepat dan solusi pasca-pembelian yang cepat. Banyak yang menekankan ketahanan peralatan kami dan proses penyiapan jalur SMT yang mulus, mengingat bahwa layanan kami dan Lini Produksi PCBA Berkualitas Tinggi yang berbasis di Tiongkok melampaui ekspektasi, memungkinkan produksi lebih cepat dan efisien.
| Sertifikasi kami
Lini Produksi PCBA kami mematuhi standar yang ketat, dengan sertifikat CE untuk setiap mesin, menjamin keamanan dan kualitas. Kami mempertahankan sertifikasi ISO9001 untuk proses kami dan memegang banyak paten untuk desain peralatan inovatif kami, menunjukkan dedikasi kami terhadap keunggulan dalam memberikan solusi jalur perakitan PCBA.
| Sertifikasi kami
ICT, pemimpin tepercaya dalam solusi SMT dengan pengalaman lebih dari 22 tahun, memberikan Lini Produksi SMT dengan dukungan komprehensif, mulai dari penyiapan hingga pelatihan, untuk industri seperti LED, otomotif, dan elektronik konsumen. Tiga pabrik kami yang berbasis di Tiongkok menyediakan Jalur Produksi PCBA yang hemat biaya, memastikan peralatan yang andal dan penghematan biaya jalur perakitan SMT yang signifikan. Dengan layanan global, kami menjamin kelancaran pengoperasian Jalur Perakitan SMT Anda yang berbasis di Tiongkok, memberikan nilai dan kualitas luar biasa.
| FAQ
T1: Dapatkah jalur produksi PCBA berkualitas tinggi mulai dari yang kecil dan berkembang nanti?
Ya. Mulailah dengan set inti dan tambahkan lebih banyak modul saat pesanan tumbuh.
T2: Seberapa cepat kita bisa hidup?
Sebagian besar situs membangun papan segera setelah listrik dan udara siap dan pelatihan staf menyelesaikan.
T3: Apakah Anda menawarkan resep proses?
Kami berbagi cetak starter, tempat, dan file reflow, ditambah aturan dan tip AOI.
T4: Ukuran papan apa yang bisa Anda tangani?
Kami mendukung ukuran umum untuk papan konsumen, LED, dan industri dengan ruang untuk menyesuaikan.
T5: Apakah layanan lokal atau remote?
Keduanya. Kami memberikan bantuan jarak jauh dan kunjungan di tempat melalui jaringan layanan global kami.
Siap mengutip Lini Produksi PCBA Berkualitas Tinggi? Beritahu kami ukuran board Anda, target UPH, campuran komponen, dan anggaran. Kami akan mengirimkan rencana yang jelas dengan waktu tunggu dan langkah pengiriman.
