Dukungan Teknis Global ICT untuk PCB Depaneling di Filipina

Solusi Router PCB ICT di Filipina

Selama pekan tanggal 31 Agustus hingga 4 September, ICT menyelesaikan pengiriman dan serah terima teknis router PCB I.CT-5700L untuk produsen elektronik di Filipina.

Untuk membantu pabrikan memasukkan mesin ke dalam produksi dengan lancar, ICT mengirimkan insinyur teknis berpengalaman ke pabrik. Layanan di lokasi mencakup inspeksi mesin, kalibrasi CCD dan bit router, pemrograman PCB, pengujian pemotongan, optimalisasi parameter, pemecahan masalah, panduan pemeliharaan, dan pelatihan langsung.

Daripada berhenti setelah demonstrasi mesin dasar, insinyur tersebut menggunakan produk PCB sebenarnya dari pabrikan selama pelatihan. Hal ini memungkinkan tim lokal mempelajari cara memprogram mesin dan menyesuaikan proses pemotongan dengan kondisi produksi nyata.

Latar Belakang Pelanggan dan Persyaratan PCB Depaneling

Pabrikan memproduksi sistem catu daya yang tidak pernah terputus, yang biasa dikenal dengan produk UPS. Produk ini berisi papan kontrol elektronik dan rakitan PCB terkait daya yang harus dipisahkan secara akurat setelah perakitan panel.

Pabrik tersebut telah memiliki insinyur yang berpengalaman dalam peralatan produksi SMT dan DIP. Namun, tim memerlukan pelatihan sistematis dalam pemrograman router PCB, kalibrasi penglihatan, pemilihan bit router, kontrol kedalaman pemotongan, pengaturan spindel, dan perawatan mesin harian.

Pelanggan juga perlu memastikan apakah struktur PCB yang berbeda—termasuk papan potong V dan papan sirkuit fleksibel—dapat diproses dengan metode dan parameter depaneling yang sesuai.

Berdasarkan persyaratan produksi ini, ICT menyediakan solusi depaneling PCB yang berpusat pada ICT-5700L.

Solusi PCB Depaneling

Konfigurasi ini memberi pabrikan alat yang diperlukan untuk membuat program pemotongan, mengontrol parameter perutean, menguji berbagai produk, dan meningkatkan kualitas tepi PCB.

Instalasi Router PCB di Tempat dan Dukungan Teknis

Setelah tiba di pabrik, insinyur TIK mengikuti rencana layanan langkah demi langkah. Pekerjaan dimulai dengan inspeksi alat berat secara menyeluruh sebelum beralih ke kalibrasi, pemrograman, pengujian produk, dan pelatihan operator.

Inspeksi Mesin dan Pemeriksaan Keamanan

Insinyur pertama-tama memeriksa kondisi umum ICT-5700L dan berkomunikasi dengan tim pabrik tentang pengoperasiannya saat ini.

Pada pemeriksaan awal, alarm sumbu X muncul saat mesin kembali ke posisi semula. Insinyur menyalakan kembali peralatan, memeriksa pengoperasian sumbu, dan mematikan alarm.

Tirai lampu pengaman juga menunjukkan deteksi yang tidak stabil. Posisi pemasangannya disesuaikan kembali untuk mengembalikan penginderaan normal.

Beberapa item perangkat keras—termasuk dua sakelar kunci pintu pengaman, tirai lampu pengaman, dan sakelar daya PC—memerlukan penggantian atau peningkatan lebih lanjut. Bagian-bagian yang diperlukan dicatat, dan pengaturan pengiriman tindak lanjut dibuat.

Insinyur tersebut juga menjelaskan mengapa perangkat keselamatan ini harus diperiksa secara rutin dan mengingatkan tim bahwa dua operator tidak boleh mengendalikan alat berat secara bersamaan.

Kalibrasi CCD dan Bit Router

Setelah pemeriksaan dasar selesai, teknisi mengkalibrasi sistem visi CCD.

Kalibrasi CCD yang benar membantu mesin mengenali titik referensi PCB dan menyelaraskan jalur pemotongan yang diprogram dengan papan sebenarnya. Posisi bit router kemudian dikalibrasi untuk memastikan bahwa alat pemotong mengikuti rute yang diinginkan secara akurat.

Teknisi pelanggan diperlihatkan cara:

• Tetapkan titik referensi PCB

• Sesuaikan eksposur kamera

• Konfirmasikan posisi gambar PCB

• Kalibrasi lokasi bit router

• Atur kedalaman pemotongan

• Pilih model bit router yang benar

• Ubah kecepatan spindel

• Sesuaikan kecepatan potong

Langkah-langkah ini sangat penting ketika sebuah pabrik menangani beberapa model PCB daripada hanya menjalankan satu produk.

Pelatihan Pemrograman Langsung

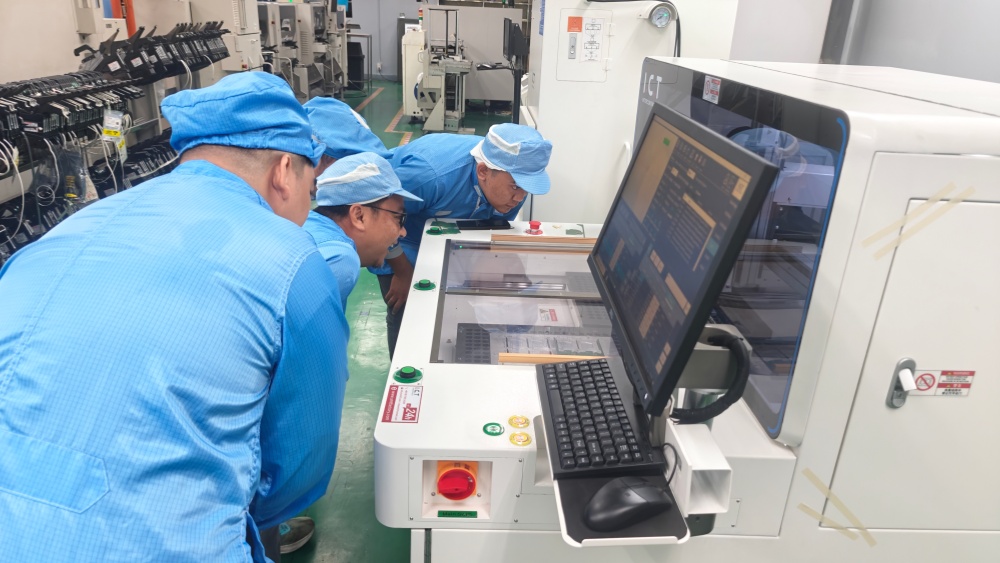

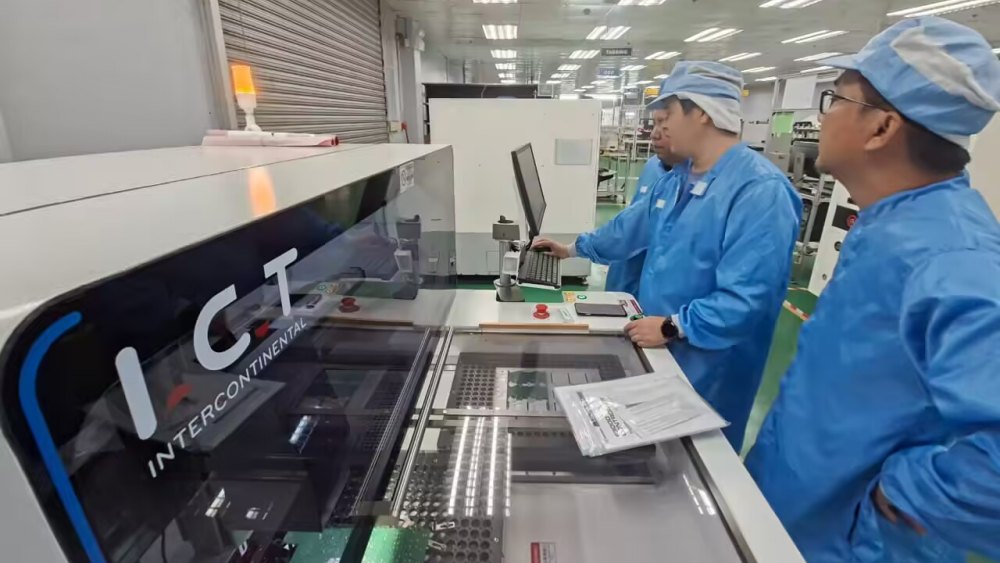

Setelah mesin dikalibrasi, insinyur TIK memperkenalkan antarmuka perangkat lunak utama dan menjelaskan cara membuat program perutean PCB baru.

Membuat dan Menyesuaikan Program PCB

Pelatihan ini mencakup seluruh proses pemrograman, termasuk mengimpor atau mengambil gambar PCB, menetapkan titik referensi, membuat jalur pemotongan, memilih bit router, dan menentukan parameter pemotongan.

Insinyur juga mendemonstrasikan mode produksi skip-point. Fungsi ini dapat digunakan ketika papan atau posisi tertentu dalam suatu panel tidak perlu diproses.

Daripada hanya menonton demonstrasi, teknisi SMT dan DIP pelanggan membuat program menggunakan sampel PCB mereka sendiri. Mereka menyesuaikan sendiri kalibrasi papan, kedalaman pemotongan, kecepatan spindel, eksposur kamera, model bit router, dan pengaturan kecepatan potong.

Ketika pertanyaan muncul selama pengoperasian, teknisi TIK menjelaskan penyebabnya dan menunjukkan kepada tim cara melakukan penyesuaian yang benar.

Penggantian Router-Bit dan Pemeliharaan Pengumpul Debu

Tim lokal dilatih untuk mengganti bit router dengan aman dan benar. Insinyur tersebut menjelaskan cara mengonfirmasi posisi pahat setelah penggantian dan mengapa bit yang aus atau tidak dipasang dengan benar dapat memengaruhi kualitas tepi PCB.

Pelatihan juga mencakup sistem pengumpulan debu, antara lain:

• Pengoperasian pengumpul debu yang benar

• Pemeriksaan kantong debu

• Pembersihan kantong debu

• Penggantian kantong debu

• Pembersihan rutin di sekitar area perutean

Pengelolaan debu yang baik membantu menjaga lingkungan kerja tetap bersih dan mengurangi penumpukan debu PCB di dalam mesin.

Tes Pemotongan PCB dengan Produk Asli

Produk PCB asli digunakan untuk mengevaluasi mesin dan memastikan efektivitas pelatihan.

Uji Perutean PCB V-Cut

Pabrikan menyediakan dua produk PCB V-cut untuk pengujian. Struktur papan aslinya menjadikan mesin depaneling potong V tipe pisau sebagai pilihan lain, sehingga tim pada awalnya mengevaluasi apakah perutean akan sesuai.

Insinyur ICT menguji papan dengan bit router dan pengaturan pemotongan yang berbeda. Ketika bit router 0,9 mm dan pengaturan kecepatan potong 2 digunakan, papan benar-benar terpisah.

Tepi PCB yang sudah jadi bersih, tidak ada gerinda yang terlihat. Hal ini menegaskan bahwa produk dapat diproses pada ICT-5700L jika alat dan parameter pemotongan yang sesuai dipilih.

Pengujian ini juga memberikan contoh praktis kepada para insinyur lokal tentang bagaimana diameter bit router dan kecepatan pemotongan dapat mengubah hasil akhir.

Tes Papan Sirkuit Fleksibel

Insinyur juga membantu pelanggan menguji produk papan sirkuit fleksibel.

Sejumlah kecil percobaan diprogram dan dipotong pada mesin. Hasil akhirnya memenuhi persyaratan pemotongan yang diharapkan. Pada saat yang sama, insinyur mengamati seberapa baik tim pelanggan dapat membuat dan memodifikasi program secara mandiri.

Tes ini memperluas pemahaman pelanggan tentang bagaimana router dapat digunakan untuk berbagai produk dan material.

Pelatihan Pemeliharaan dan Pemecahan Masalah

Selain pengoperasian mesin, teknisi TIK juga memberikan panduan pemeliharaan dan pemecahan masalah yang praktis kepada pelanggan.

Pelatihan tersebut meliputi:

• Inspeksi mesin harian

• Identifikasi alarm umum

• Prosedur pemecahan masalah dasar

• Pemeriksaan kondisi bit router

• CCD dan verifikasi posisi pemotongan

• Perawatan pengumpul debu

• Pemeriksaan perangkat keselamatan

• Prosedur dukungan jarak jauh

Pelanggan juga menerima daftar suku cadang habis pakai dan aus, petunjuk perawatan harian, dan panduan yang mencakup masalah umum mesin serta solusinya.

Perangkat lunak dukungan jarak jauh dijelaskan dan disiapkan sehingga pelanggan dapat menghubungi ICT jika suatu masalah tidak dapat diselesaikan secara lokal.

Pelatihan dan Serah Terima Teknis yang Sukses

Pada akhir layanan di tempat, para insinyur yang berpartisipasi dapat secara mandiri membuat program PCB, mengkalibrasi posisi papan, memilih bit router, memodifikasi parameter pemotongan, dan menyelesaikan proses perutean.

Mereka juga memahami cara menggunakan parameter berbeda untuk meningkatkan hasil pemotongan berdasarkan bahan dan struktur PCB.

Dukungan teknis mencapai beberapa hasil praktis:

• ICT-5700L diperiksa dan dikalibrasi.

• Posisi CCD dan bit router telah dikonfirmasi.

• Produk PCB terkait UPS sebenarnya telah diuji.

• Dua produk PCB V-cut berhasil dialihkan.

• Tepi papan yang bersih tanpa gerinda yang terlihat telah tercapai.

• Sampel papan sirkuit fleksibel berhasil diuji.

• Insinyur pelanggan menyelesaikan latihan pemrograman independen.

• Dokumen pemeliharaan dan pemecahan masalah disediakan.

• Suku cadang pengganti tindak lanjut telah diatur.

• Sertifikat pelatihan disiapkan untuk para insinyur yang berpartisipasi.

Pelatihan yang telah selesai memberikan pabrik tersebut tim teknik lokal yang mampu mengoperasikan router PCB tanpa bergantung pada bantuan eksternal setiap hari.

Umpan Balik Pelanggan

Insinyur pelanggan memiliki pengalaman sebelumnya dengan peralatan produksi SMT dan DIP, yang membantu mereka memahami ICT-5700L dengan cepat.

Selama pelatihan, mereka menunjukkan pembelajaran yang kuat dan kemampuan langsung. Setelah menyelesaikan latihan pemrograman, mereka mampu membuat program routing, memodifikasi parameter mesin, dan melakukan pemotongan PCB secara mandiri.

Mereka juga belajar cara menggunakan bit router dan pengaturan proses yang berbeda untuk meningkatkan kualitas pemotongan. Keberhasilan pengujian pada papan potong V dan papan sirkuit fleksibel memberikan kepercayaan diri yang lebih besar kepada tim dalam menerapkan mesin tersebut pada produk masa depan.

Pelanggan menyadari manfaat menggabungkan pengiriman peralatan dengan pelatihan teknis di lokasi, pengujian produk nyata, panduan pemeliharaan, dan dukungan jarak jauh yang berkelanjutan.

Dukungan Teknis Global untuk Proyek PCB Depaneling

Router PCB tidak dapat memberikan hasil yang konsisten hanya melalui perangkat keras. Kualitas pemotongan juga bergantung pada kalibrasi yang benar, pemilihan bit router yang sesuai, pemasangan yang stabil, parameter pemotongan yang optimal, dan operator yang terlatih.

Melalui proyek di Filipina ini, ICT membantu produsen beralih dari penyiapan peralatan awal ke pemrograman independen dan validasi produk sebenarnya.

ICT terus menyediakan instalasi, pelatihan, pengujian proses, dan dukungan teknis di luar negeri untuk produsen elektronik di seluruh dunia. Baik suatu proyek melibatkan satu mesin depaneling PCB atau lini produksi elektronik lengkap, teknisi kami fokus pada satu tujuan praktis: membantu pelanggan mengubah peralatan baru menjadi kapasitas produksi yang andal.
