Mengurangi penolakan komponen SMT dan pemborosan material dimulai dengan mengendalikan proses pengambilan sebenarnya, bukan sekadar menurunkan sensitivitas alarm alat berat. Dalam jalur SMT modern, komponen yang ditolak, pengambilan yang kosong, suku cadang yang terjatuh, penolakan penglihatan, dan alarm pengumpan yang berulang-ulang dapat menimbulkan kerugian material langsung dan biaya produksi yang tersembunyi. Masalah-masalah ini terkait erat dengan kinerja mesin pick and place SMT , termasuk akurasi pengumpan, kondisi nosel, stabilitas vakum, pengenalan komponen, dan kemampuan kontrol proses.
Rencana perbaikan yang praktis harus menghubungkan data alat berat dengan presentasi pengumpan, pemeliharaan nosel, pemantauan vakum, pengemasan komponen, pengenalan penglihatan, dan praktik operator. Dengan mengoptimalkan kondisi peralatan dan manajemen proses, produsen dapat meningkatkan tingkat keberhasilan pengambilan dan mempertahankan kualitas penempatan yang stabil.
Panduan ini menjelaskan bagaimana produsen dapat mengurangi penolakan komponen SMT, meminimalkan limbah material, dan meningkatkan tingkat keberhasilan pengambilan SMT melalui pendekatan rekayasa terstruktur. Panduan ini ditulis untuk insinyur proses SMT, manajer produksi, teknisi, dan pemilik pabrik yang membutuhkan lebih sedikit limbah tanpa mengorbankan kualitas penempatan. Bagi produsen yang ingin meningkatkan stabilitas penempatan dari tingkat peralatan, memilih solusi pengambilan dan penempatan SMT yang andal juga merupakan fondasi yang penting.1. Bangun Garis Dasar Penolakan dan Pemborosan yang Jelas
Sebuah pabrik tidak dapat mengurangi apa yang tidak diukurnya dengan jelas. Banyak tim SMT mengetahui bahwa mesin tersebut "membuang terlalu banyak material", namun mereka tidak selalu mengetahui nomor komponen, pengumpan, nosel, head, shift, atau lot material mana yang menghasilkan limbah. Langkah pertama adalah membangun garis dasar penolakan yang memisahkan variasi proses normal dan kerugian abnormal.
Jumlah total komponen yang ditolak memang berguna, namun tidak cukup. Laporan yang lebih baik harus menunjukkan penolakan berdasarkan jenis komponen, slot pengumpan, ID nosel, nomor kepala, jalur mesin, model produk, lot material, dan waktu produksi. Hal ini membuat pola penolakan terlihat. Jika satu feeder menyebabkan sebagian besar kerugian, solusinya berbeda dengan kasus dimana satu komponen mengalami kegagalan di beberapa feeder.
Misalnya, penolakan berulang pada satu resistor kecil mungkin menunjukkan variasi kantong pita, jarak pengumpan, muatan statis, atau ukuran nosel. Penolakan pada banyak komponen pada satu nosel dapat menunjukkan kontaminasi, keausan, atau kebocoran vakum. Penolakan setelah satu kali pergantian shift mungkin disebabkan oleh metode pemuatan, pemeliharaan feeder, atau pelatihan operator.
Tidak semua penolakan itu buruk. Mesin penempatan harus menolak komponen yang salah pengambilan, rusak, diputar di luar toleransi, atau tidak dikenali dengan benar. Targetnya bukanlah penolakan nol dengan cara apa pun. Targetnya adalah lebih sedikit kesalahan penyortiran, lebih sedikit kegagalan pengambilan yang dapat dihindari, dan lebih sedikit pola kehilangan material yang berulang.
Ketika sebuah tim memperluas toleransi penglihatan hanya untuk mengurangi alarm, hal ini dapat mengurangi pemborosan yang terlihat namun meningkatkan risiko kualitas yang tersembunyi. Pendekatan yang tepat adalah dengan menjaga perlindungan kualitas mesin sekaligus memperbaiki kondisi fisik dan data yang menyebabkan komponen bagus ditolak.

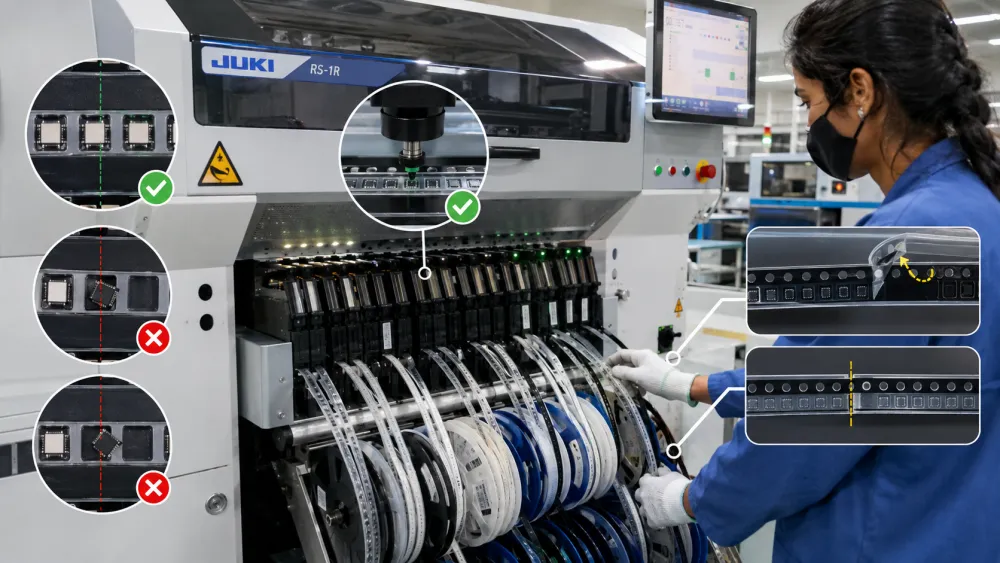

Presentasi feeder adalah salah satu pendorong terkuat penolakan komponen SMT. Nosel hanya dapat mengambil apa yang disajikan oleh pengumpan. Jika komponen tiba di luar posisi tengah, miring, terangkat oleh pita penutup, atau terjebak di dalam kantung, proses pengambilan menjadi tidak stabil bahkan sebelum kepala mesin bergerak.
Pengindeksan pengumpan harus sesuai dengan pitch pita komponen. Kesalahan pengindeksan kecil dapat menyebabkan nosel terpilin di dekat tepi komponen, bukan di tengah. Hal ini meningkatkan pengambilan yang terlewat, pengambilan yang miring, kontak nosel dengan kantong pita, dan penolakan penglihatan di kemudian hari.
Insinyur harus memeriksa kalibrasi feeder, kondisi tape guide, pengaturan pitch, tegangan reel, dan koordinat pickup. Inspeksi yang paling berguna sering kali dilakukan secara visual: jalankan pengumpan secara perlahan dan perhatikan apakah komponen berhenti di lokasi stabil yang sama setiap saat. Jika titik presentasi berpindah antar siklus, koreksi perangkat lunak tidak akan menyelesaikan akar permasalahan.
Pita penutup dapat mengganggu posisi komponen selama pengelupasan. Jika sudut pengelupasan, gaya pengelupasan, atau jalur pita tidak stabil, komponen kecil dapat melompat, berputar, atau duduk lebih tinggi di dalam kantong. Area sambungan juga dapat menyebabkan penolakan abnormal dalam waktu singkat. Rencana pengurangan limbah material yang baik harus mencakup pemeriksaan pita penutup, inspeksi sambungan, dan disiplin penggantian gulungan.
Operator tidak boleh menganggap sambungan sebagai detail kecil. Sambungan yang buruk dapat menyebabkan mesin terhenti, pengambilan hilang, dan kerugian material. Daftar periksa sederhana untuk pemuatan gulungan, perutean pita penutup, dan pemeriksaan sambungan dapat mengurangi pemborosan berulang tanpa mengubah program penempatan.
Untuk meningkatkan tingkat keberhasilan pengambilan SMT, pabrik harus memperlakukan nosel dan sistem vakum sebagai alat yang sangat penting dalam proses. Nosel mungkin terlihat sederhana, namun ukuran, permukaan, kebersihan, keausan, dan kualitas segelnya sangat memengaruhi apakah suatu komponen dapat diambil, dipegang, dikenali, dan ditempatkan dengan benar.
Nozel harus sesuai dengan ukuran bodi komponen, permukaan, berat, area pengambilan, dan pusat gravitasi. Nozel yang terlalu kecil mungkin tidak dapat menahan komponen dengan aman selama akselerasi. Nozel yang terlalu besar dapat menyentuh ujung kabel, tepi pita di dekatnya, atau fitur paket yang tidak boleh disentuh.
Komponen berbentuk ganjil patut mendapat perhatian khusus. Untuk konektor, pelindung, dioda, induktor, atau paket tidak beraturan, titik pengambilan mungkin memerlukan penyesuaian. Tim harus memastikan bahwa nosel menyentuh area datar yang stabil dan tidak menimbulkan kemiringan.
Kontaminasi nosel adalah salah satu penyebab yang paling mudah diabaikan karena dapat menimbulkan kesalahan yang terputus-putus. Debu, partikel perekat, sisa pasta solder, atau serpihan pita perekat dapat mengurangi segel vakum. Mesin mungkin berjalan dengan baik untuk sementara waktu, lalu tiba-tiba menolak lebih banyak komponen ketika kontaminasi meningkat.
Rencana pemeliharaan yang praktis harus mencakup pembersihan nosel, pemeriksaan yang diperbesar, pemeriksaan lubang yang tersumbat, pemeriksaan keausan, dan aturan penggantian. Laporan penolakan harus dibandingkan berdasarkan ID nozzle. Jika masalah terjadi pada satu nosel pada komponen yang berbeda, nosel tersebut harus dibersihkan, diganti, atau dikalibrasi ulang.
Data vakum harus digunakan sebelum menjadi alarm. Nilai vakum yang turun mungkin menunjukkan filter tersumbat, selang bocor, ujung nosel rusak, ketinggian pengambilan salah, permukaan komponen buruk, atau masalah presentasi pengumpan. Mencatat rentang vakum normal untuk paket umum membantu para insinyur menemukan penyimpangan lebih awal.
Ketika penolakan meningkat, tim harus membandingkan nilai vakum saat ini dengan nilai dasar normal. Ini adalah jalur yang lebih cepat daripada menyesuaikan banyak pengaturan sekaligus.

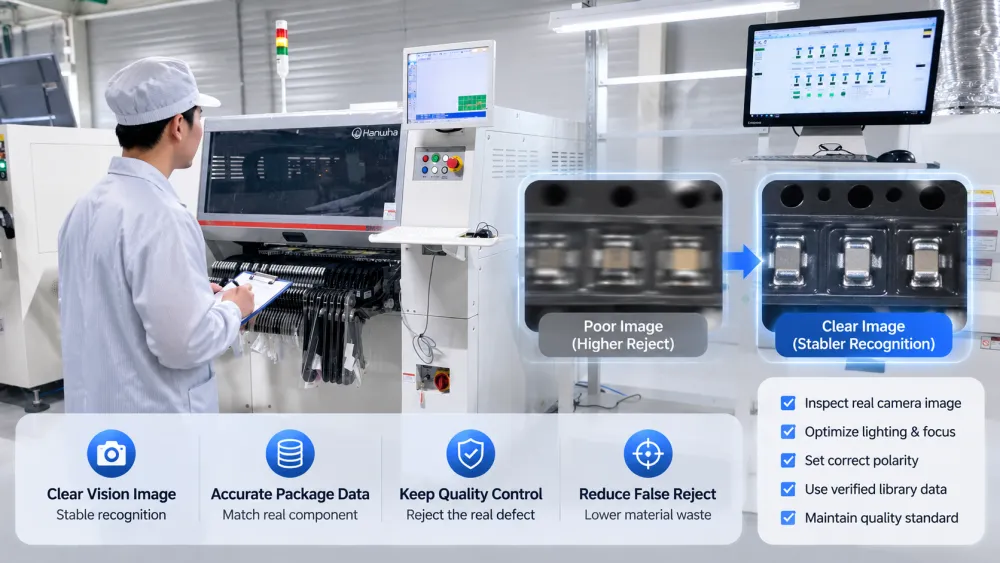

Pengenalan penglihatan sering kali disalahkan ketika mesin menolak komponen. Pada kenyataannya, kamera mungkin melakukan tugasnya dengan benar. Masalahnya mungkin pengambilan yang buruk, data perpustakaan yang salah, kontras yang lemah, variasi paket, atau definisi polaritas yang salah. Pengoptimalan penglihatan harus meningkatkan akurasi pengenalan sekaligus menjaga risiko kualitas tetap terkendali.
Sebelum mengubah toleransi, teknisi harus memeriksa gambar kamera sebenarnya. Apakah tepiannya jelas? Apakah tanda polaritasnya terlihat? Apakah komponennya miring? Apakah mode pencahayaan cocok untuk permukaan paket? Logam reflektif, bodi hitam, kemasan transparan, dan tanda kecil semuanya dapat mengurangi stabilitas pengenalan.
Jika gambarnya buruk, solusinya mungkin adalah pencahayaan, pembersihan lensa, kalibrasi kamera, atau presentasi komponen yang lebih baik. Jika gambarnya jelas tetapi mesin menolak komponen yang bagus, data pustaka paket dan toleransi mungkin perlu ditinjau.
Data paket harus sesuai dengan komponen sebenarnya. Ukuran bodi, jumlah lead, pitch lead, tinggi komponen, tanda polaritas, pusat pengambilan, dan bentuk pengenalan semuanya penting. Perpustakaan yang disalin mungkin cukup dekat untuk satu produk tetapi tidak stabil untuk produk lainnya. Kesalahan perpustakaan dapat meningkatkan penolakan dan cacat penempatan.
Untuk konsistensi kualitas, tim dapat menggunakan referensi perakitan elektronik seperti IPC J-STD-001J dan IPC-A-610J , yang dijelaskan IPC mencakup kontrol proses perakitan, material, dan kriteria penerimaan pasca-perakitan. Standar ini tidak menggantikan aturan pengaturan mesin, namun mendukung bahasa kualitas yang konsisten di seluruh pabrik.
Limbah material tidak hanya tercipta di dalam mesin penempatan. Hal ini dapat dimulai dengan penyimpanan, penanganan reel, kualitas sambungan, paparan kelembapan, kontrol ESD, dan variasi kemasan. Rencana pengurangan limbah yang baik mengikuti komponen dari gudang hingga pengumpan.
Komponen yang sensitif terhadap kelembapan memerlukan penyimpanan terkontrol dan pengelolaan umur lantai. Penanganan yang buruk dapat menyebabkan cacat reflow di kemudian hari dan juga dapat mempengaruhi stabilitas paket. JEDEC J-STD-033 adalah referensi industri utama untuk menangani perangkat sensitif terhadap kelembapan/aliran ulang.
Pabrik harus memverifikasi penyimpanan kering, kartu indikator kelembaban, catatan umur lantai, disiplin penyegelan kembali, dan peraturan memanggang jika berlaku. Meskipun kelembapan tidak secara langsung menyebabkan penolakan pengambilan, hal ini dapat menyebabkan hilangnya produksi yang lebih luas.
Komponen kecil dapat terpengaruh oleh muatan listrik statis, penanganan yang kasar, atau kontaminasi. Listrik statis dapat membuat komponen menempel pada selotip, nosel, atau permukaan saku. Penanganan kerusakan dapat membengkokkan kabel atau mengubah posisi komponen pada pita. Kerangka kerja dari Asosiasi ESD ANSI/ESD S20.20 adalah referensi yang berguna untuk membangun program kontrol ESD di sekitar perangkat elektronik sensitif.
Ketika penolakan meningkat setelah banyak perubahan, jangan berasumsi mesin tiba-tiba menjadi tidak stabil. Bandingkan lot lama dan baru dalam kondisi pengumpan, nosel, dan kamera yang sama. Perbedaan warna bodi, ukuran saku pita, tekstur permukaan, bentuk timah, atau tanda polaritas semuanya dapat memengaruhi pengambilan dan pengenalan.

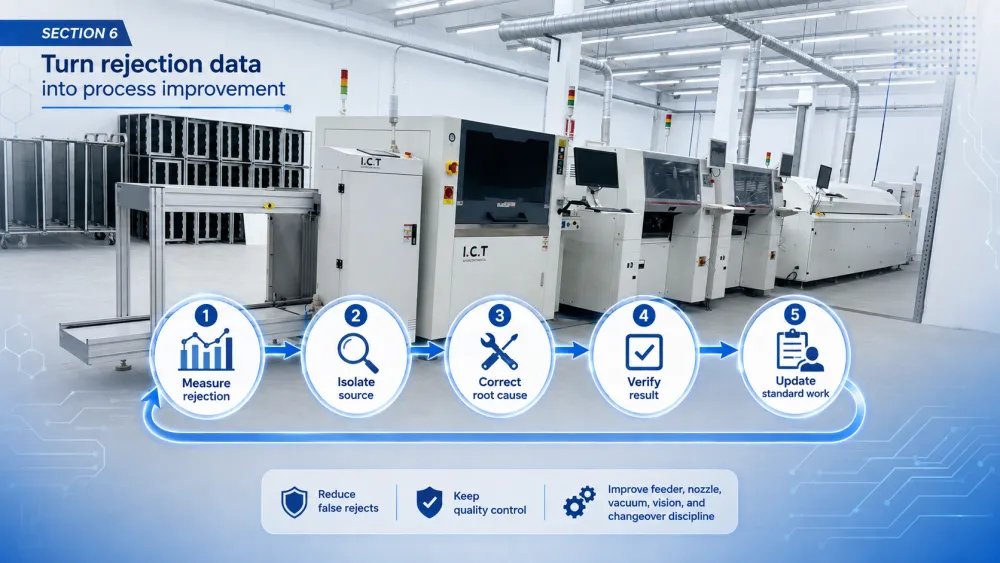

Pabrik-pabrik terbaik tidak hanya bereaksi terhadap alarm. Mereka mengubah data penolakan menjadi sistem perbaikan berkelanjutan. Hal ini sangat penting terutama untuk produksi dengan campuran tinggi, pergantian yang sering, dan komponen yang mahal.
Perulangan praktisnya sederhana: ukur pola penolakan, isolasi sumbernya, perbaiki akar permasalahannya, verifikasi hasilnya, dan perbarui pekerjaan standar. Perulangan ini mencegah kembalinya cacat yang sama. Hal ini juga membantu operator baru memahami alasan adanya aturan penyiapan.
Ukur penolakan berdasarkan komponen, pengumpan, nosel, kepala, produk, dan lot.
Pisahkan apakah masalahnya mengikuti data material, pengumpan, nosel, kamera, atau program.
Perbaiki akar permasalahan fisik atau data.
Verifikasi perubahan dengan bukti produksi yang terkontrol.
Perbarui catatan pemeliharaan, pengaturan, dan pelatihan operator.
Mengurangi limbah tidak boleh melemahkan pengendalian kualitas. Garis SMT yang kuat menolak pengambilan yang benar-benar buruk sekaligus mengurangi penolakan palsu yang dapat dihindari. Keseimbangan tersebut berasal dari pengaturan pengumpan yang lebih baik, pemeliharaan nosel, pemantauan vakum, data penglihatan, penanganan material, dan pergantian yang disiplin.
ICT mendukung produsen elektronik dengan solusi SMT terpadu, termasuk perencanaan lini, pasokan peralatan, instalasi, pelatihan, dukungan proses, dan layanan purna jual. Bagi produsen yang mencari jalur pemecahan masalah yang lebih luas, artikel ini terhubung secara alami dengan kerangka pemecahan masalah pengambilan dan tempat SMT yang lebih luas .
Untuk mengurangi penolakan komponen SMT, ukur terlebih dahulu di mana dan mengapa penolakan terjadi.
Pengindeksan pengumpan, stabilitas kantong pita, dan kontrol pita penutup merupakan penyebab utama pemborosan.
Kondisi nosel, pemilihan nosel, ketinggian pengambilan, dan stabilitas vakum secara langsung mempengaruhi keberhasilan pengambilan.
Toleransi penglihatan tidak boleh dilonggarkan sebelum kualitas gambar dan data perpustakaan paket diverifikasi.
Penyimpanan material, kontrol ESD, kualitas sambungan, dan variasi lot mempengaruhi penolakan dan pemborosan.
Cara terbaik untuk mengurangi pemborosan material SMT adalah dengan mengubah data penolakan menjadi putaran perbaikan yang berulang.
Ketika pabrik memperlakukan data penolakan sebagai bukti teknis, limbah material menjadi lebih mudah dikendalikan. Hasilnya bukan hanya biaya yang lebih rendah, namun proses SMT yang lebih stabil, kepercayaan operator yang lebih kuat, dan keandalan pengiriman yang lebih baik bagi pelanggan.
Cara tercepat yang dapat diandalkan adalah dengan mengidentifikasi pola penolakan berulang yang terbesar. Daripada menyesuaikan semua pengaturan, teknisi harus mencari tahu apakah masalahnya terjadi pada satu komponen, satu pengumpan, satu nosel, satu lot material, atau satu program. Jika salah satu feeder menghasilkan sebagian besar penolakan, pengindeksan feeder dan presentasi tape harus diperiksa terlebih dahulu. Jika satu nosel digunakan pada beberapa komponen, kondisi nosel dan kevakuman harus diperiksa. Metode bertarget ini lebih cepat daripada perubahan parameter acak.
Pabrik harus mengurangi penolakan palsu dan kegagalan pengambilan yang dapat dihindari sekaligus menjaga perlindungan kualitas nyata tetap aktif. Hal ini berarti meningkatkan kondisi fisik pengambilan, pengaturan pengumpan, pemeliharaan nosel, penanganan material, dan akurasi perpustakaan. Tim harus menghindari perluasan toleransi penglihatan untuk menghilangkan alarm. Jumlah alarm yang lebih rendah tidak berguna jika penempatan yang buruk atau orientasi yang salah menyebabkan produksi.
Penggantian gulungan dapat menyebabkan tegangan pita baru, kondisi sambungan, variasi saku, perilaku pita penutup, atau perbedaan lot material. Meskipun nomor komponennya sama, komponen tersebut mungkin berada di dalam saku dengan cara yang berbeda atau memiliki tampilan permukaan yang sedikit berbeda. Operator harus memeriksa reel baru, area sambungan, jalur pita penutup, pemuatan feeder, dan hasil pengambilan pertama setelah pergantian.
Keduanya penting karena keduanya mengontrol bagian rantai pikap yang berbeda. Pengumpan menyajikan komponen, dan nosel mengambil dan menahannya. Nosel yang sempurna tidak dapat mengambil komponen yang bergeser di dalam kantong pita. Pengumpan yang sempurna tidak dapat mencegah penolakan jika noselnya aus, kotor, atau bocor. Pendekatan terbaik adalah melacak data penolakan dan memelihara feeder dan nozzle berdasarkan risiko aktual.
Dukungan profesional berguna ketika penolakan tetap tinggi setelah pengumpan normal, nosel, vakum, penglihatan, dan pemeriksaan material. Hal ini juga berguna selama pengaturan lini baru, pengenalan produk baru, produksi campuran tinggi, atau ketika komponen mahal menimbulkan biaya limbah yang besar. Penyedia solusi SMT lini lengkap dapat meninjau pencocokan peralatan, standar pengaturan, rutinitas pemeliharaan, pelatihan operator, dan pengendalian proses secara bersamaan alih-alih menangani setiap alarm secara terpisah.
