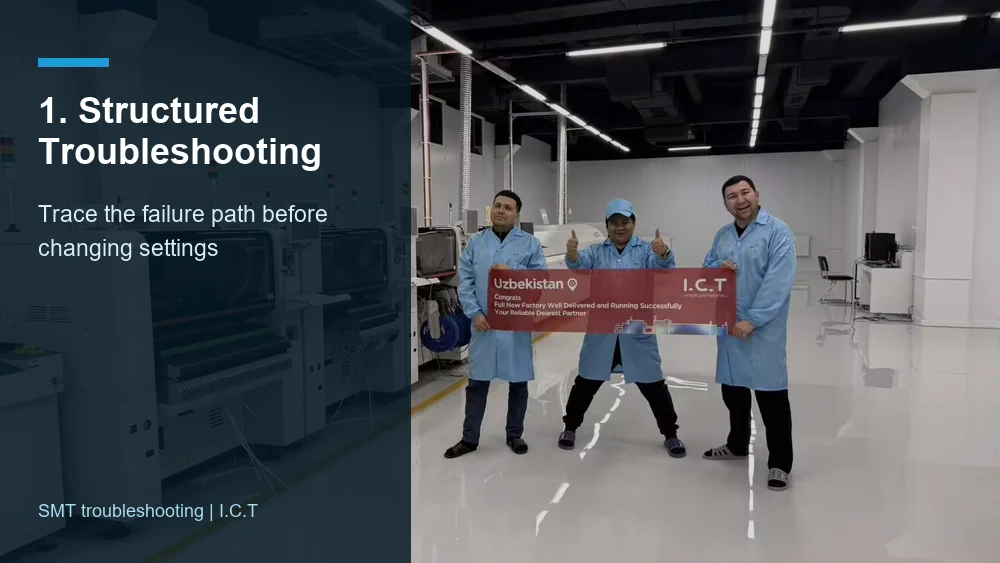

Pemecahan masalah mesin pengambilan dan penempatan SMT bekerja paling baik ketika teknisi mengikuti jalur kegagalan dari material, pengumpan, nosel, penglihatan, program, dukungan papan, dan kondisi mesin daripada mengubah pengaturan secara acak. Pada saluran SMT berkecepatan tinggi, satu kesalahan kecil dapat menimbulkan banyak gejala: komponen ditolak, pengambilan tidak terjawab, komponen terbalik, penempatan bergeser, QFP miring, atau alarm mesin berulang. Metode pemecahan masalah yang baik akan memisahkan penyebab sebenarnya dari kerusakan yang terlihat, mengurangi waktu henti, dan melindungi hasil komponen.
Panduan ini ditulis sebagai sumber pilar praktis bagi insinyur produksi, teknisi proses, manajer lini SMT, dan pemilik pabrik yang membutuhkan solusi kesalahan mesin SMT yang jelas. Ini menghubungkan masalah umum mesin penempatan SMT dengan pemeriksaan berulang yang dapat digunakan pada berbagai merek peralatan penempatan. Hal ini juga menciptakan kerangka kerja untuk topik yang lebih mendalam seperti mengapa mesin SMT menolak komponen , cara mengurangi penolakan komponen SMT dan limbah material. , Perbaikan cacat penempatan SMT yang umum. , Solusi kesalahan pengenalan penglihatan SMT. , Pergeseran komponen selama penempatan SMT. , Pemecahan masalah komponen yang terlewat, terjatuh, atau terbalik. , Pemecahan masalah kesalahan pengambilan dan kevakuman SMT , dan pemecahan masalah kesalahan posisi pengambilan pengumpan SMT..
Daftar isi
Mesin penempatan hanyalah salah satu bagian dari proses SMT. Cacat yang muncul pada tahap penempatan mungkin berasal dari pengemasan komponen, pengindeksan pengumpan, keausan nosel, tinggi pasta solder, dukungan papan, data perangkat lunak, pencahayaan, atau pengendalian lingkungan. Oleh karena itu, aturan pemecahan masalah yang pertama sederhana saja: jangan sesuaikan lima hal sekaligus. Ubah satu variabel, catat hasilnya, dan jaga agar riwayat baris tetap dapat dilacak.
Operator sering kali menggambarkan masalah yang berbeda dengan kata-kata yang sama. "Tolak" dapat berarti mesin menolak komponen setelah pemeriksaan penglihatan. "Jatuhkan" dapat berarti bagian tersebut diambil dengan benar namun hilang sebelum ditempatkan. "Hilang" dapat berarti nozel tidak pernah mengambil komponen, atau dapat berarti komponen ditempatkan namun kemudian hilang selama proses reflow atau penanganan. Insinyur pertama-tama harus mengidentifikasi titik pasti di mana kegagalan terjadi: pengambilan, pengangkutan, pengenalan, penempatan, inspeksi pasca penempatan, atau inspeksi akhir.
Kesalahan mesin yang sebenarnya biasanya berulang dalam kondisi stabil. Kesalahan proses berubah seiring dengan material, pengaturan, perpindahan gigi, kelembapan, status pemeliharaan, atau penanganan operator. Misalnya, bantalan sumbu Z yang aus dapat menyebabkan tekanan penempatan tidak stabil di banyak produk, sementara pengaturan jarak pengumpan yang buruk hanya dapat memengaruhi satu nomor komponen. PCB yang melengkung dapat menyebabkan pergeseran nada halus hanya di satu area panel, sedangkan nosel yang salah dapat menyebabkan pengambilan yang buruk untuk setiap gulungan dari kemasan yang sama.
Pemecahan masalah yang andal selaras dengan disiplin perakitan elektronik secara umum. Standar seperti IPC J-STD-001 dan IPC-A-610 adalah referensi yang berguna karena membantu tim menghubungkan pengerjaan perakitan, penerimaan, dan bahasa cacat. Panduan ini tidak menggantikan manual mesin, namun membantu menjaga konsistensi penilaian inspeksi.

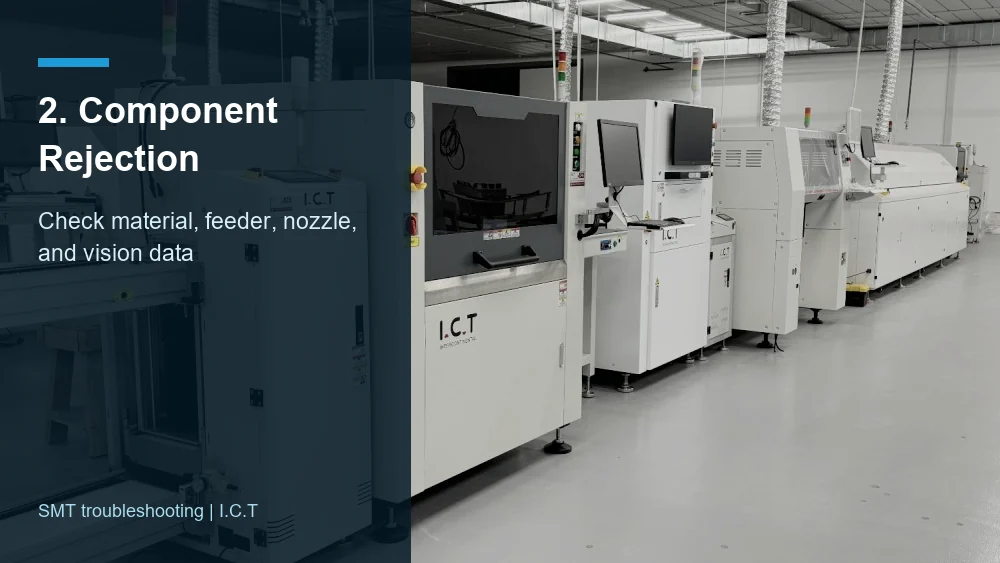

Penolakan komponen adalah salah satu masalah mesin penempatan SMT yang paling terlihat karena secara langsung menimbulkan pemborosan material dan gangguan jalur. Penolakan dapat terjadi ketika mesin tidak dapat memilih komponen, tidak dapat mengenalinya, menemukannya di luar toleransi, atau memutuskan bahwa orientasi komponen tidak sesuai dengan perpustakaan yang diprogram.
Penyebab paling umum termasuk data komponen yang salah, ambang batas penglihatan yang buruk, resep pencahayaan yang salah, kantong pita rusak, pengindeksan pengumpan tidak stabil, ketidakcocokan nosel, ujung nosel kotor, vakum lemah, variasi paket komponen, dan definisi polaritas yang salah. Penanganan komponen yang sensitif terhadap kelembapan juga penting. Jika komponen menyerap kelembapan atau disimpan dengan tidak benar, cacat selanjutnya mungkin muncul setelah proses reflow, sehingga teknisi juga harus mempertimbangkan aturan penanganan seperti JEDEC J-STD-033 untuk kontrol perangkat yang sensitif terhadap kelembapan/reflow.
Salah satu kebiasaan berbahaya adalah memperlebar toleransi penglihatan hingga alarmnya hilang. Hal ini dapat meningkatkan keluaran jangka pendek namun dapat menyebabkan penempatan yang buruk, rotasi yang salah, atau kerusakan komponen pada produk. Metode yang lebih baik adalah menyesuaikan toleransi hanya setelah memastikan variasi komponen aktual dan kemampuan proses. Mesin harus melindungi kualitas, bukan hanya berjalan dengan tenang.
Tim lini yang praktis harus membuat daftar periksa pengurangan penolakan: memverifikasi kalibrasi pengumpan, membersihkan dan memeriksa nozel, memastikan dimensi paket, meninjau gambar penglihatan, memeriksa koordinat pengambilan, memeriksa jalur pita, dan membandingkan nilai vakum dengan garis dasar normal. Hal ini mendukung topik selanjutnya tentang cara mengurangi penolakan komponen SMT dan pemborosan material , karena penghematan material bergantung pada pengendalian akar penyebab, bukan hanya reaksi operator.

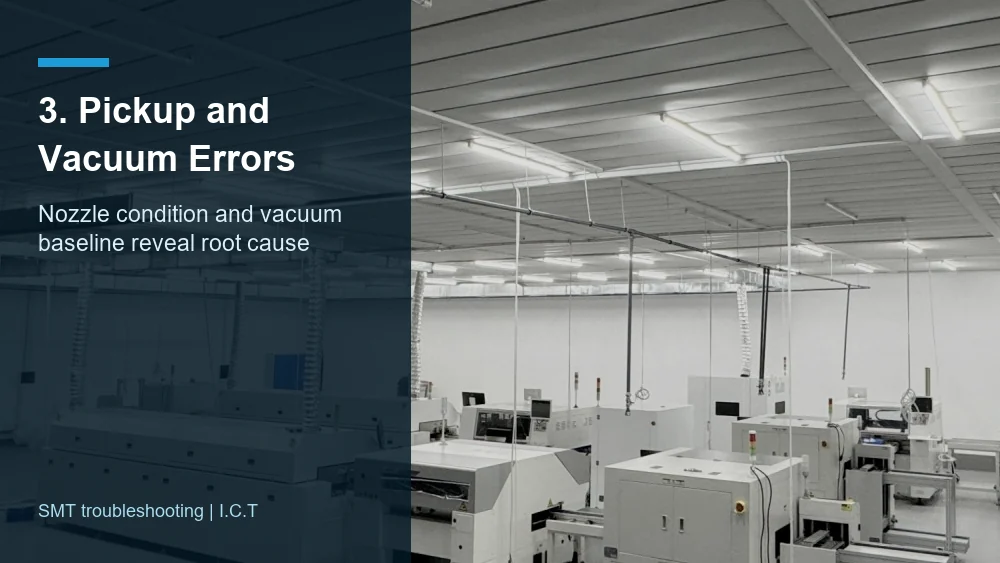

Kesalahan pengambilan merupakan inti dari banyak solusi kesalahan mesin SMT. Jika komponen tidak dipilih dengan benar, setiap langkah selanjutnya menjadi tidak stabil. Suatu bagian mungkin ditolak oleh penglihatan, terjatuh saat kepala digerakkan, ditempatkan dengan offset, atau terbalik karena pengambilannya buruk.
Nosel harus sesuai dengan ukuran komponen, permukaan, berat, dan area pengambilan. Nozel yang terlalu kecil mungkin tidak dapat menahan komponen dengan aman. Nosel yang terlalu besar dapat menyentuh kabel, tepi kantong pita di dekatnya, atau fitur komponen yang tidak boleh disentuh. Ujung nosel yang aus, retak, tersumbat, atau terkontaminasi dapat menyebabkan kegagalan intermiten yang sulit dilacak karena saluran dapat berjalan normal selama beberapa menit sebelum kesalahan terjadi kembali.
Praktik yang baik adalah memeriksa nosel dengan pembesaran, membersihkan ujungnya, mengonfirmasi ID nosel dalam program, dan membandingkan kegagalan berdasarkan nomor nosel. Jika kesalahan yang sama terjadi pada satu nosel pada komponen yang berbeda, ganti atau kalibrasi ulang nosel tersebut. Jika semua nozel menunjukkan pengambilan yang tidak stabil, periksa sumber vakum, filter, selang, segel kepala, dan status perawatan mesin.
Untuk pemecahan masalah vakum pengambilan dan tempat yang mendetail , teknisi harus memeriksa penyegelan nosel, respons vakum, ketinggian pengambilan, presentasi pengumpan, dan data log mesin secara bersamaan.
Komponen yang terlewat, terjatuh, atau terbalik sering kali terjadi ketika nosel tidak dapat menahan komponen dengan aman mulai dari pengambilan hingga penempatan, sehingga teknisi harus memeriksa penyegelan nosel, respons vakum, ketinggian pengambilan, dan presentasi pengumpan secara bersamaan.
Vakum bukan hanya nilai alarm; itu adalah sinyal proses. Nilai yang rendah dapat menunjukkan jalur udara tersumbat, nosel bocor, permukaan pengambilan yang buruk, kesalahan penyajian pengumpan, ketinggian pengambilan yang salah, atau komponen rusak. Nilai yang berubah antar gulungan mungkin menunjukkan variasi kemasan. Nilai yang berubah setelah beberapa jam produksi mungkin menunjukkan kontaminasi atau penyimpangan termal.

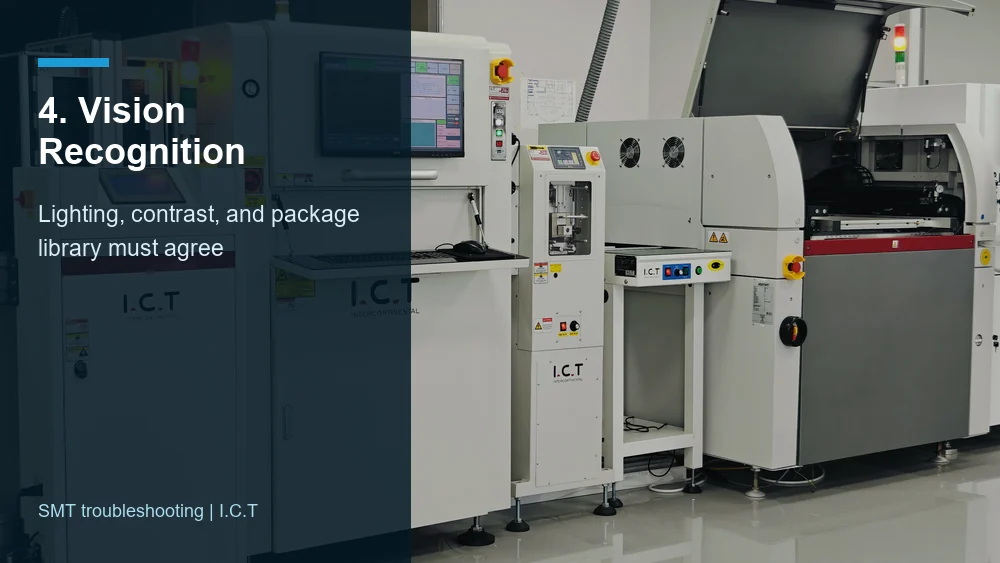

Pengenalan penglihatan sangat kuat, tetapi hanya dapat menilai apa yang dapat dilihat oleh kamera, pencahayaan, dan pustaka komponen. Ketika penglihatan gagal, akar penyebabnya mungkin bersifat optik, mekanis, terkait material, atau terkait data. Pemecah masalah terbaik melihat gambarnya terlebih dahulu, bukan hanya kode alarmnya.
Banyak kasus kesalahan pengenalan penglihatan SMT berasal dari kontras yang buruk antara tepi komponen dan latar belakang. Permukaan reflektif, bodi komponen berwarna hitam, kemasan transparan, pelindung logam, bentuk timah yang aneh, atau tanda yang tidak konsisten dapat membingungkan algoritme. Jika gambar kamera jelas bagi mata manusia namun tidak stabil bagi mesin, parameter pengenalan mungkin perlu disempurnakan. Jika gambarnya buruk, periksa pencahayaan, kebersihan lensa, kalibrasi kamera, dan presentasi komponen.
Data pustaka paket harus mencerminkan komponen sebenarnya. Ukuran bodi, jumlah timah, tanda polaritas, definisi pusat, ketebalan, dan titik pengambilan semuanya memengaruhi pengenalan. Pustaka yang disalin dari komponen serupa mungkin berjalan untuk paket sederhana tetapi gagal jika toleransinya ketat. Insinyur harus membandingkan gambar komponen, sampel aktual, dan gambar mesin sebelum mengubah ambang batas.
Kesalahan penglihatan tidak selalu disebabkan oleh kamera. Debu, kontaminasi, penyimpanan yang buruk, timah yang bengkok, daya tarik listrik statis, dan penanganan yang kasar dapat mengubah cara komponen berada di dalam saku atau terlihat di bawah lensa. Produksi elektronik juga harus mengendalikan risiko elektrostatis. Kerangka kerja ANSI/ESD S20.20 dari Asosiasi ESD adalah referensi yang berguna untuk membangun program kontrol ESD di sekitar perangkat elektronik sensitif.
Ketika penolakan penglihatan meningkat, periksa apakah masalahnya dimulai setelah pergantian material, penanganan operator, pelepasan lemari kering, pemuatan pengumpan, atau perubahan lingkungan. Artikel cluster masa depan tentang kesalahan pengenalan penglihatan SMT: penyebab dan solusi dapat membahas lebih dalam tentang gambar kamera, strategi pencahayaan, dan penyetelan perpustakaan, namun aturan pilarnya jelas: jangan pernah memperlakukan penglihatan sebagai halaman pengaturan yang terisolasi.

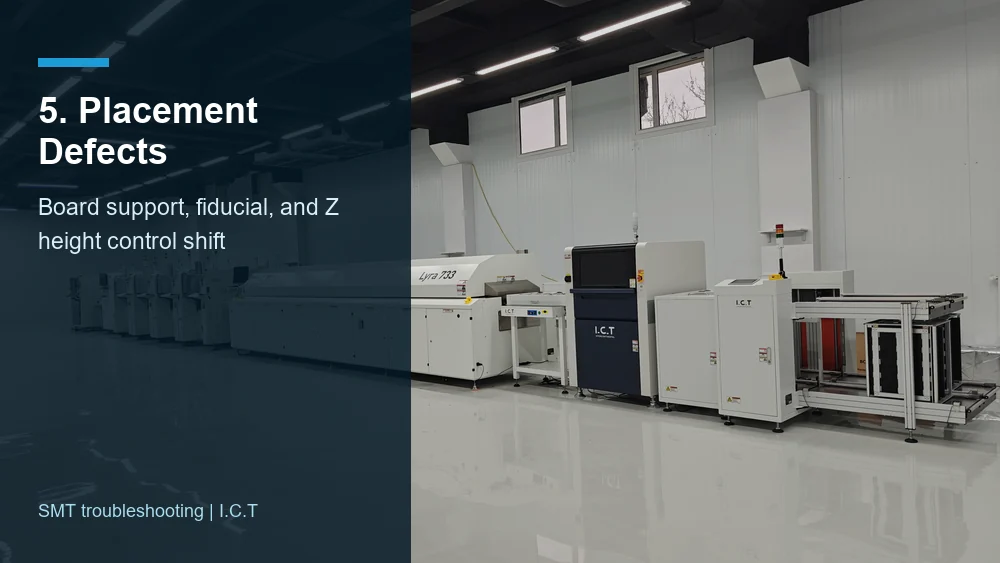

Cacat penempatan sering muncul dalam bentuk offset, kemiringan, kecenderungan batu nisan, rotasi yang salah, tekanan pemasangan yang tidak mencukupi, atau komponen berada di luar area bantalan. Beberapa di antaranya adalah masalah penempatan mesin, sementara lainnya berasal dari pencetakan pasta solder, dukungan PCB, profil reflow, atau desain komponen. Jalur pemecahan masalah harus menghubungkan data penempatan dengan inspeksi hilir.
Pergerakan papan adalah penyebab umum ketidaksejajaran komponen selama penempatan di penempatan SMT. Jika PCB tipis, besar, melengkung, tidak dijepit dengan baik, atau tidak ditopang dengan baik, kepala penempatan dapat mendorong papan ke bawah dan menimbulkan offset. Pengakuan fidusia yang buruk juga dapat menggeser seluruh peta penempatan. Sebelum mengubah koordinat komponen, verifikasi lebar konveyor, status klem, posisi pin penyangga, kerataan papan, kebersihan fidusia, dan penyangga panel lokal.
Tekanan penempatan dan tinggi Z juga harus ditinjau. Terlalu banyak tenaga dapat menekan komponen menjadi pasta, menimbulkan noda, atau menggeser komponen serpihan kecil. Kekuatan yang terlalu kecil dapat membuat komponen tetap tinggi dan rentan terhadap pergerakan sebelum dialirkan kembali. Nilai yang benar tergantung pada kemasan, nosel, deposit pasta, kondisi papan, dan kemampuan mesin.
Tidak semua cacat yang terlihat setelah AOI disebabkan oleh mesin penempatan. Volume pasta solder yang buruk, penyumbatan stensil, kontaminasi pad, ketidakseimbangan termal, dan profil reflow semuanya dapat menghasilkan cacat yang tampaknya terkait dengan penempatan. Tim yang disiplin membandingkan data SPI, koordinat penempatan, gambar AOI, dan hasil reflow. Jika SPI menunjukkan tempelan yang buruk sebelum penempatan, perbaiki pencetakan terlebih dahulu. Jika gambar penempatan sudah benar tetapi komponen bergerak setelah reflow, periksa tempel, desain pad, profil termal, dan geometri komponen.
Di sinilah cacat umum penempatan SMT dan cara memperbaikinya menjadi topik artikel pendukung yang bermanfaat. Artikel pilar harus memandu pembaca untuk berpikir secara menyeluruh dibandingkan menyalahkan satu mesin terlalu cepat.

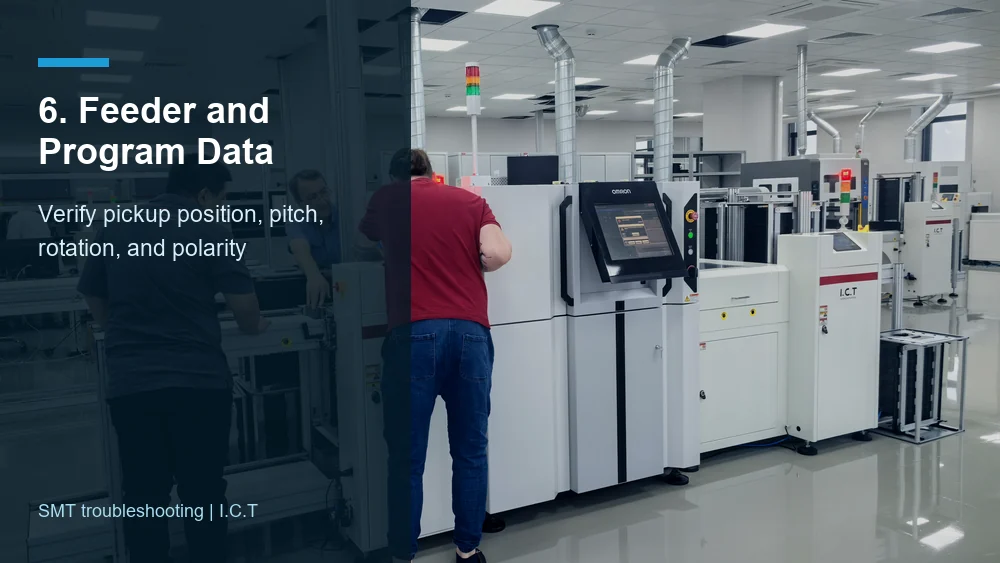

Masalah pengumpan seringkali sederhana namun mahal. Posisi pengambilan yang sedikit salah, gigi pengumpan yang aus, tegangan pita yang buruk, jalur pita penutup yang rusak, atau jarak pengumpan yang salah dapat menyebabkan penolakan berulang, pengambilan yang terlewat, atau sudut komponen yang tidak stabil. Karena kesalahan pengumpan dapat terlihat seperti kesalahan nosel atau penglihatan, diagnosis pengumpan harus dilakukan secara sistematis.
Mulailah dengan memperhatikan poin presentasi komponen. Komponen harus tiba di tengah, rata, dan stabil di lokasi pengambilan. Jika komponen tersebut bergeser ke dalam kantong pita, terangkat dengan pita penutup, dimiringkan, atau tidak terindeks sepenuhnya, nosel dapat mengambil udara, menyentuh tepi kantong, atau mengangkat komponen secara miring. Kalibrasi pengumpan, pemandu pita, tegangan gulungan, sudut pengelupasan pita penutup, dan pengaturan pitch harus diperiksa sebelum mengubah toleransi penglihatan.
Untuk komponen fine-pitch atau pasif kecil, bahkan kesalahan kecil pada posisi pengambilan pengumpan dapat menyebabkan kehilangan hasil yang besar. Artikel mendatang tentang pemecahan masalah kesalahan posisi pengambilan pengumpan SMT harus memperluas ini ke dalam pemeriksaan pengumpan praktis, namun aturan intinya adalah memverifikasi presentasi fisik sebelum menyesuaikan perangkat lunak.
Kesalahan program dapat menimbulkan beberapa solusi kesalahan mesin SMT yang paling membingungkan karena mesin dapat melakukan persis seperti yang diperintahkan. Rotasi yang salah, penempatan nosel yang salah, tinggi kemasan yang salah, titik pengambilan yang salah, slot pengumpan yang salah, atau tanda polaritas yang salah semuanya dapat menyebabkan kerusakan padahal perangkat keras dalam keadaan sehat.

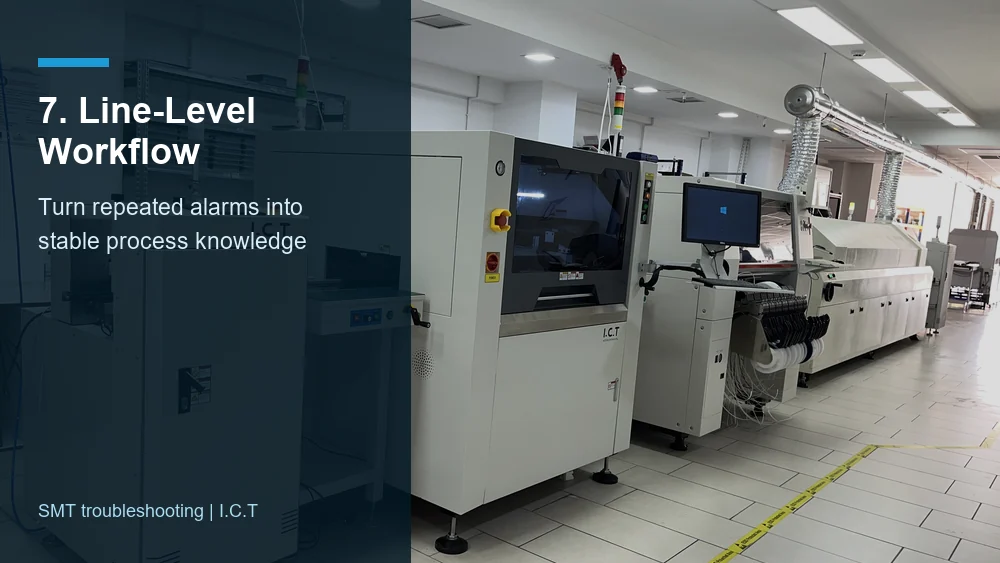

Jalur SMT yang kuat membutuhkan lebih dari sekedar perbaikan cepat. Dibutuhkan alur kerja yang mengubah setiap alarm berulang menjadi pengetahuan proses yang lebih baik. Hal ini sangat penting bagi produsen yang menjalankan produksi dengan campuran tinggi, pergantian yang sering, atau produk yang spesifik untuk pelanggan. Tujuannya bukan hanya menghidupkan ulang mesin; itu untuk mencegah masalah yang sama terulang kembali minggu depan.
Urutan berikut berfungsi dengan baik untuk sebagian besar masalah mesin penempatan SMT:
Konfirmasikan titik kegagalan yang sebenarnya: pengambilan, pengangkutan, penglihatan, penempatan, atau inspeksi.
Periksa apakah kesalahan terjadi pada komponen, pengumpan, nosel, kepala, posisi PCB, atau program.
Tinjau log mesin, gambar penolakan, nilai vakum, posisi pengumpan, dan riwayat nosel.
Periksa kemasan bahan, orientasi komponen, kantong pita, dan jalur pita penutup.
Verifikasi pemilihan nosel, kebersihan, keausan, dan garis dasar vakum.
Tinjau gambar kamera, pencahayaan, pustaka paket, dan toleransi pengenalan.
Periksa dukungan papan, pengenalan fidusia, kondisi klem, dan tekanan penempatan.
Konfirmasikan CAD, BOM, tabel pengumpan, polaritas, rotasi, dan persetujuan artikel pertama.
Buat satu perubahan terkontrol, lalu catat hasilnya.
Pabrik yang mendokumentasikan gejala cacat, akar penyebab, tindakan perbaikan, dan rencana pencegahan membangun proses yang lebih stabil dari waktu ke waktu. Database sederhana mengenai masalah nosel, pengumpan, komponen, dan paket yang berulang dapat mengurangi waktu henti selama pergantian di masa mendatang. Hal ini juga membantu operator baru belajar lebih cepat.
ICT mendukung pelanggan dengan solusi SMT dan manufaktur elektronik terpadu, termasuk analisis permintaan, perencanaan lini, peralatan produksi, pelatihan, dukungan operasi, optimalisasi proses, dan penyesuaian. Berdasarkan katalog perusahaan, ICT memiliki pengalaman manufaktur elektronik lebih dari 25 tahun dan telah mendukung lebih dari 1600 pelanggan di 72 negara. Bagi pelanggan yang membangun atau meningkatkan jalur SMT yang lengkap, pandangan terintegrasi semacam ini penting karena banyak masalah penempatan yang terkait dengan kondisi proses hulu dan hilir.

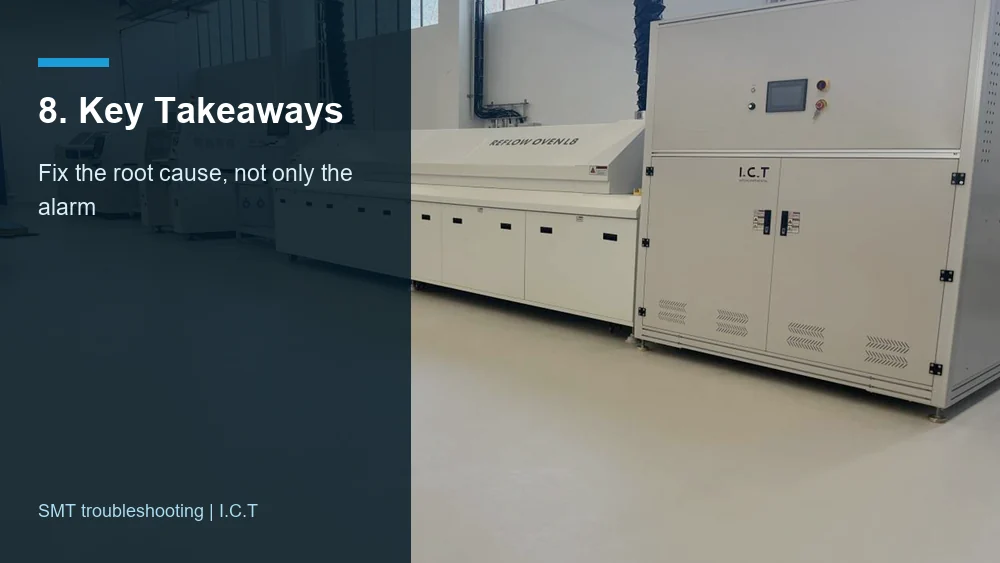

Mulailah dengan titik kegagalan sebenarnya sebelum mengubah pengaturan.
Jangan memperluas toleransi penglihatan sampai data material, pengumpan, nosel, dan perpustakaan diverifikasi.
Gunakan nilai vakum sebagai sinyal diagnostik, bukan hanya alarm.
Periksa presentasi pengumpan sebelum menyalahkan kepala penempatan.
Hubungkan cacat penempatan dengan SPI, AOI, pencetakan pasta solder, dukungan papan, dan reflow.
Gunakan standar dan referensi teknis yang andal untuk menjaga konsistensi penilaian kualitas.
Buat catatan pemecahan masalah sehingga setiap cacat meningkatkan kontrol proses di masa depan.
Bagi produsen yang berulang kali menghadapi masalah penolakan, pengambilan, penglihatan, pengumpan, atau stabilitas penempatan, langkah paling berharga berikutnya adalah peninjauan menyeluruh terhadap keseluruhan proses. Jalur SMT yang terencana tidak hanya menempatkan komponen lebih cepat; ini memberi para insinyur visibilitas untuk memecahkan masalah dengan percaya diri. ICT dapat bekerja sama dengan produsen elektronik untuk meninjau tata letak lini, pencocokan peralatan, risiko proses, dan dukungan purna jual sehingga tim produksi dapat beralih dari perbaikan mendesak ke keluaran yang stabil.
Cara tercepat yang dapat diandalkan adalah dengan mengidentifikasi tahap pasti terjadinya kegagalan. Insinyur tidak boleh memulai dengan mengubah toleransi pengenalan atau ketinggian pengambilan secara membabi buta. Pertama, periksa apakah komponen hilang saat diambil, terjatuh saat dipindahkan, ditolak oleh penglihatan, salah tempat pada PCB, atau ditemukan rusak setelah reflow. Setiap tahap menunjukkan akar permasalahan yang berbeda. Kegagalan pengambilan biasanya menyebabkan pemeriksaan presentasi pengumpan, nosel, vakum, atau pita. Penolakan penglihatan mengarah pada pemeriksaan gambar kamera, pencahayaan, data paket, dan kondisi komponen. Pergeseran penempatan mengarah ke dukungan papan, fidusia, tinggi Z, dan pemeriksaan kondisi tempel. Permulaan terstruktur ini menghemat waktu karena mencegah penyesuaian acak.
Reel dapat terlihat benar bagi operator tetapi masih gagal dalam pemeriksaan mesin. Komponen mungkin berada sedikit diputar di dalam kantong pita, pita penutup mungkin mengganggu pengambilan, badan paket mungkin berbeda dari perpustakaan, atau tanda polaritas mungkin sulit dikenali oleh kamera. Nozel juga dapat mengambil komponen pada titik yang buruk, menyebabkan kamera penglihatan melihat kemiringan atau offset. Insinyur harus membandingkan gambar penolakan mesin dengan gambar komponen sebenarnya dan sampel yang diketahui baik. Jika mesin hanya menolak satu posisi pengumpan, periksa kalibrasi pengumpan dan pergerakan pita. Jika menolak bagian yang sama di berbagai posisi, tinjau pustaka paket, pencahayaan penglihatan, dan variasi komponen.
Komponen yang terlewat, terjatuh, atau terbalik biasanya disebabkan oleh pengambilan yang tidak stabil. Pabrik harus memeriksa ukuran nosel, keausan nosel, kontaminasi, tingkat vakum, tinggi pengambilan, posisi pengumpan, kondisi kantong pita, dan permukaan komponen. Untuk komponen chip yang kecil, offset pickup yang kecil dapat menyebabkan komponen tersebut terangkat pada suatu sudut. Untuk komponen yang lebih besar, nosel yang terlalu kecil mungkin tidak dapat menampung cukup luas permukaan. Untuk komponen tidak beraturan, titik pengambilan mungkin perlu dipindahkan ke pusat gravitasi yang stabil. Metode terbaik adalah membandingkan data kesalahan berdasarkan nosel, pengumpan, dan jenis komponen. Jika salah satu nosel selalu bermasalah, ganti atau bersihkan. Jika salah satu pengumpan selalu terlibat, kalibrasi ulang. Jika satu paket selalu terlibat, periksa data paket dan penanganan material.
Pengaturan penglihatan dapat mengatasi beberapa masalah pengenalan, namun tidak boleh digunakan untuk menyembunyikan masalah mekanis atau material. Jika gambar kamera tidak jelas, pencahayaan, kebersihan lensa, dan kalibrasi harus ditinjau ulang. Jika gambar terlihat jelas tetapi mesin menolak komponen yang bagus, pustaka paket atau toleransi mungkin memerlukan penyesuaian. Namun, jika komponen tiba dalam keadaan miring, terkontaminasi, rusak, atau tidak berada di tengah karena masalah pengumpan atau pengambilan, mengubah pengaturan penglihatan hanya akan mengatasi gejalanya. Pemecahan masalah yang baik memeriksa kondisi fisik terlebih dahulu, kemudian menyesuaikan parameter pengenalan berdasarkan variasi komponen nyata dan persyaratan kualitas.
Dukungan profesional sangat berharga ketika kesalahan yang sama muncul kembali setelah pemeriksaan dasar, ketika beberapa mesin menunjukkan cacat terkait, ketika pengenalan produk baru menghasilkan hasil yang tidak stabil, atau ketika tim tidak dapat memisahkan kesalahan mesin dari kesalahan proses. Pemasok dengan pengalaman penuh dapat meninjau pencocokan peralatan, pengaturan pengumpan, strategi nosel, data program, pencetakan pasta solder, dukungan papan, reflow, inspeksi, dan pelatihan operator bersama-sama. Pandangan yang lebih luas ini khususnya berguna bagi pabrik yang membangun jalur SMT baru atau meningkatkan kapasitas produksi. Daripada menyelesaikan satu alarm dalam satu waktu, pabrikan dapat memperbaiki struktur proses di balik alarm tersebut.
