Pergeseran penempatan komponen SMT terjadi ketika komponen tidak dipasang pada posisi bantalan yang diinginkan selama proses pengambilan dan penempatan. Masalah ini mungkin terlihat kecil pada awalnya, namun dapat menyebabkan penghubungan solder, sambungan solder terbuka, batu nisan, kontak listrik yang buruk, pengerjaan ulang, dan kualitas produk yang tidak stabil setelah proses reflow.
Bagi produsen elektronik, ketidakselarasan komponen selama penempatan bukan hanya masalah akurasi mesin. Hal ini dapat disebabkan oleh dukungan PCB, keausan nosel, posisi pengumpan, pengenalan penglihatan, kondisi pasta solder, tekanan penempatan, lengkungan papan, atau data program yang salah. Proses SMT yang stabil mengharuskan setiap bagian rantai penempatan bekerja sama.
Panduan ini menjelaskan penyebab offset penempatan SMT yang paling umum dan menunjukkan bagaimana teknisi dapat memecahkan masalahnya dengan cara yang praktis.
Pergeseran komponen berarti komponen ditempatkan jauh dari pusat bantalan yang dirancang. Offset tersebut dapat terjadi pada arah X, arah Y, sudut rotasi, atau kombinasi ketiganya. Dalam beberapa kasus, komponen hanya sedikit keluar dari titik tengah dan mungkin masih lolos pemeriksaan. Dalam kasus yang lebih serius, hal ini menyebabkan cacat solder atau kegagalan fungsional.
Pergeseran penempatan komponen SMT biasanya muncul dalam beberapa bentuk:
Pertama, komponen mungkin bergerak ke samping dari tengah pad. Hal ini biasa terjadi pada komponen chip kecil, resistor, kapasitor, dioda, dan IC fine-pitch. Kedua, komponen mungkin berputar sedikit, yang dapat mempengaruhi penyelarasan kabel dan pembentukan sambungan solder. Ketiga, komponen mungkin menempel di tepi pasta solder alih-alih mendarat dengan benar di bantalan. Keempat, komponen mungkin terlihat benar sebelum dialirkan ulang tetapi bergerak selama dialirkan ulang karena ketidakseimbangan pembasahan solder.
Setiap jenis pergeseran memberikan petunjuk yang berbeda. Pergeseran berulang dalam satu arah mungkin menunjukkan kalibrasi mesin, posisi papan, atau offset program. Pergeseran acak mungkin menunjukkan ketidakstabilan nosel, vakum, pengumpan, pasta solder, atau penyangga papan.
Produksi SMT modern menggunakan komponen yang lebih kecil, jarak pad yang lebih rapat, dan kecepatan penempatan yang lebih cepat. Hal ini membuat prosesnya menjadi kurang memaafkan. Offset penempatan kecil yang dapat diterima untuk komponen chip besar dapat menimbulkan masalah serius untuk komponen 0201, BGA, QFN, atau konektor fine-pitch.
Jika komponen tidak berada di tengah, volume pasta solder tidak lagi seimbang. Selama reflow, solder cair dapat menarik komponen menjauh dari posisi yang benar. Hal ini dapat menyebabkan jembatan, batu nisan, solder yang tidak mencukupi, komponen miring, atau kelemahan sambungan yang tersembunyi.

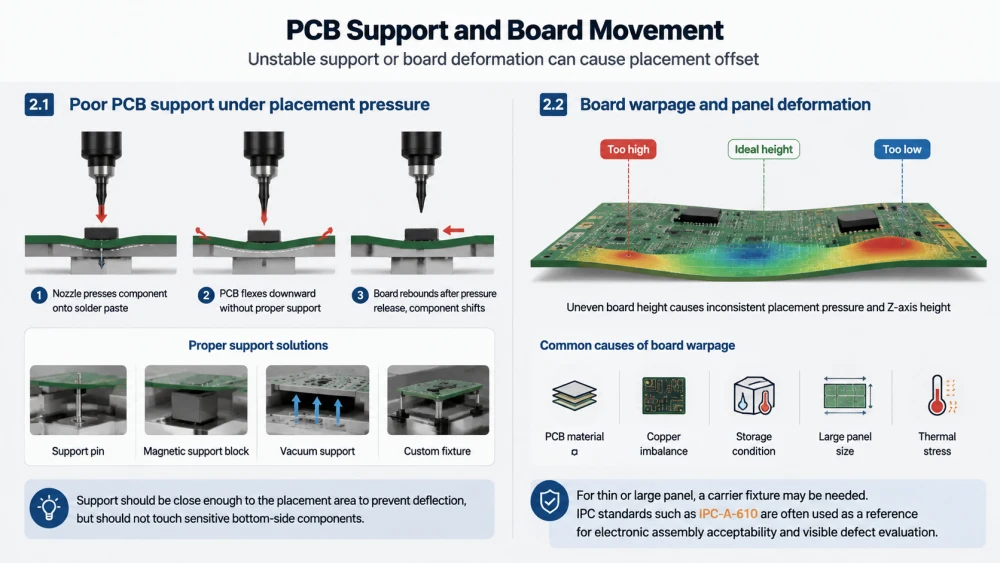

Salah satu penyebab offset penempatan SMT yang paling diabaikan adalah dukungan PCB yang tidak stabil. Jika papan bergerak, bengkok, bergetar, atau tidak dijepit dengan benar selama penempatan, bahkan mesin penempatan dengan akurasi tinggi pun tidak dapat mempertahankan hasil yang stabil.
Selama penempatan, nosel menekan komponen ke pasta solder. Jika PCB tidak didukung dari bawah, papan mungkin tertekuk ke bawah. Saat papan memantul, komponen dapat bergeser sedikit. Hal ini umum terjadi pada papan tipis, panel besar, PCB fleksibel, atau papan dengan distribusi komponen tidak merata.
Insinyur harus memeriksa apakah pin penyangga, blok penyangga magnetis, penyangga vakum, atau perlengkapan khusus diposisikan dengan benar. Penyangga harus cukup dekat dengan area penempatan untuk mencegah defleksi, namun tidak boleh menyentuh komponen sisi bawah yang sensitif.
Kelengkungan PCB dapat menyebabkan perbedaan ketinggian pada panel. Jika salah satu area papan lebih tinggi atau lebih rendah dari yang diharapkan, tekanan penempatan dan tinggi sumbu Z mungkin menjadi tidak konsisten. Beberapa komponen mungkin ditekan terlalu keras, sementara komponen lainnya hampir tidak menyentuh pasta solder.
Kelengkungan papan mungkin disebabkan oleh bahan PCB, ketidakseimbangan tembaga, kondisi penyimpanan, ukuran panel, atau tekanan termal. Untuk panel tipis atau besar, perlengkapan pembawa mungkin diperlukan. Standar IPC seperti IPC-A-610 sering digunakan sebagai referensi untuk penerimaan perakitan elektronik dan evaluasi cacat yang terlihat.
Nosel adalah titik kontak langsung antara mesin SMT dan komponen. Jika nosel tidak dapat mengambil komponen dengan aman dan terpusat, kemungkinan besar terjadi pergeseran penempatan.
Nosel yang aus mungkin kehilangan kerataan atau kemampuan menyegel udara. Nosel yang kotor mungkin memiliki sisa fluks, debu, partikel solder, atau bahan perekat pada permukaan pengambilan. Ukuran nosel yang salah mungkin tidak cocok dengan badan komponen, sehingga menyebabkan pengambilan tidak stabil dan pemusatan tidak akurat.
Untuk komponen kecil, kondisi nosel sangat penting. Jika nozel terlalu besar, nozel dapat menyentuh komponen yang berdekatan dalam kantong pita. Jika terlalu kecil, mungkin tidak memberikan kekuatan penahan yang cukup. Jika ujung nosel rusak, komponen dapat berputar selama gerakan kepala cepat.
Masalah kevakuman dapat menyebabkan komponen berpindah antara pengambilan dan penempatan. Jika tekanan vakum lemah, tidak stabil, atau tertunda, komponen dapat tergelincir pada ujung nosel. Hal ini sering kali muncul sebagai offset penempatan acak, komponen terjatuh, atau kegagalan pengenalan yang terputus-putus.
Insinyur harus memeriksa nosel, filter vakum, pipa vakum, segel kepala, ejektor, dan nilai sensor vakum. Kurva vakum yang stabil seringkali lebih berguna daripada hanya memeriksa apakah mesin melaporkan adanya alarm.

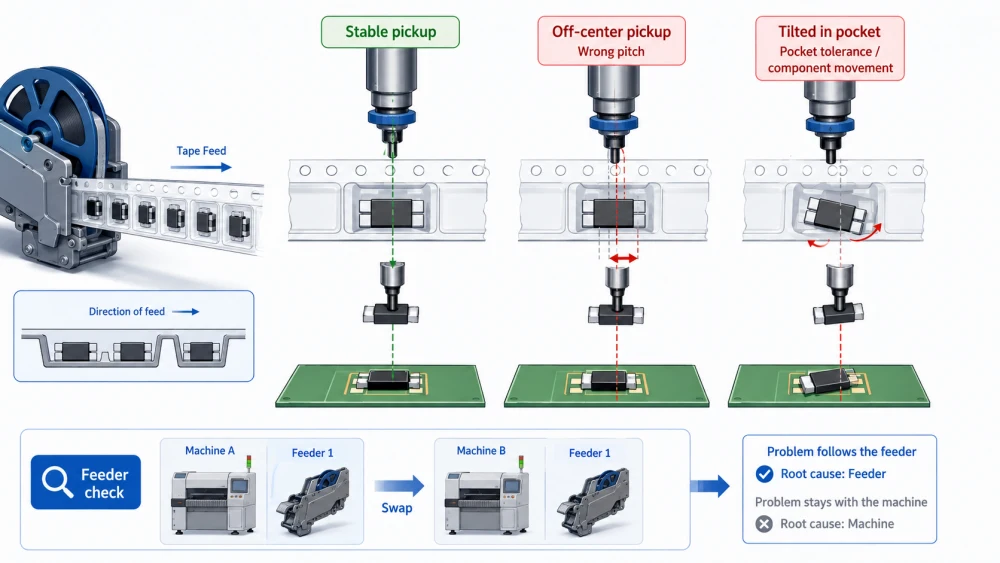

Kesalahan pengumpan adalah penyebab utama ketidakselarasan komponen selama penempatan. Jika komponen tidak dimasukkan dengan benar ke dalam kantong pita, nosel dapat mengambilnya dari tengah. Mesin mungkin masih menempatkannya, namun posisi komponen dapat bergeser atau berputar.
Jika pitch pengumpan, gerak maju pita, atau koordinat pengambilan salah, komponen tidak akan berada di bawah pusat nosel pada saat pengambilan. Hal ini menciptakan pickup yang tidak stabil. Sistem penglihatan mungkin memperbaiki kesalahan kecil, namun tidak dapat sepenuhnya mengatasi kondisi pengambilan mekanis yang buruk.
Tanda-tanda umum antara lain kesalahan pengambilan yang berulang, komponen berdiri miring pada nosel, tingkat penolakan yang tinggi, dan offset penempatan yang hanya muncul pada satu posisi pengumpan. Jika masalah terjadi pada feeder setelah bertukar posisi, kemungkinan besar penyebabnya adalah feeder.
Beberapa komponen mungkin berpindah ke dalam kantong pita sebelum diambil. Hal ini dapat terjadi karena komponen yang sangat kecil, kemasan yang longgar, pita pembawa yang rusak, atau getaran selama pengindeksan pengumpan. Jika komponen sudah miring atau bergeser di dalam saku, nosel mungkin akan mengambilnya di bagian tengah yang salah.
Insinyur harus memeriksa ketegangan pita penutup pengumpan, pengikatan sproket, kalibrasi pengumpan, ketinggian pengambilan, dan kondisi kantong komponen. Kualitas kemasan bahan dapat secara langsung mempengaruhi stabilitas penempatan.

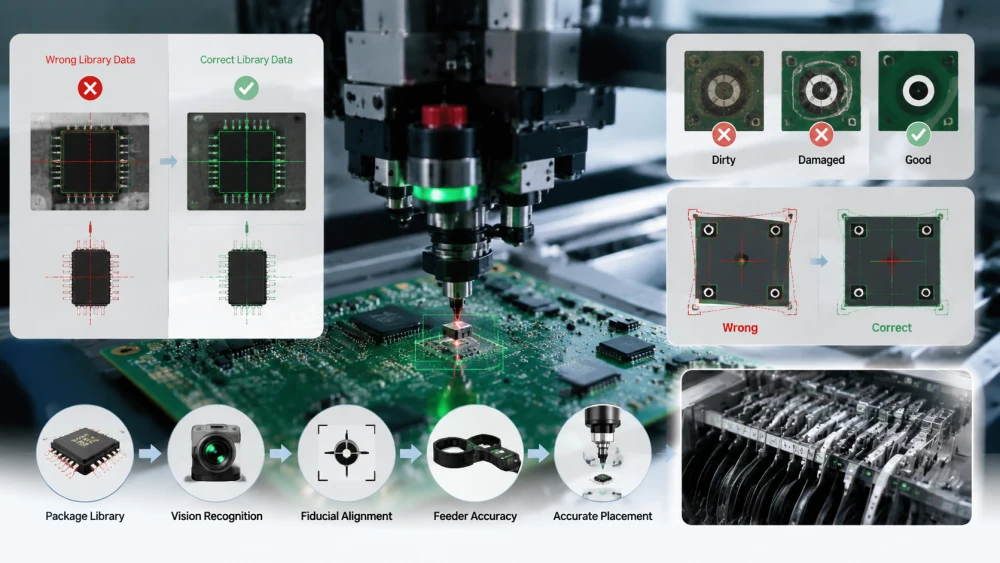

Visi mesin SMT dirancang untuk memperbaiki posisi komponen sebelum penempatan. Namun, jika data penglihatan, pencahayaan, pustaka paket, atau pengenalan fidusia salah, mesin mungkin menghitung offset yang salah.
Setiap komponen memerlukan ukuran, bentuk bodi, posisi lead, ketebalan, polaritas, dan parameter pengenalan yang benar. Jika data pustaka komponen salah, kamera mungkin mengenali tepi atau titik tengah yang salah. Mesin kemudian dapat menempatkan komponen sesuai dengan nilai koreksi yang salah.
Hal ini biasa terjadi setelah pengenalan produk baru, penggantian komponen, penyalinan pustaka, atau pengeditan data manual. Insinyur harus membandingkan komponen sebenarnya dengan data perpustakaan, terutama untuk jenis paket serupa yang terlihat hampir sama tetapi memiliki ukuran badan atau geometri lead yang berbeda.
Jika papan fidusia kotor, rusak, dirancang dengan buruk, atau salah dikenali, seluruh sistem koordinat papan dapat bergeser. Dalam hal ini, banyak komponen mungkin menunjukkan offset dalam arah yang sama. Masalahnya mungkin bukan pada kepala penempatan; itu mungkin referensi penyelarasan papan.
Tanda fidusia harus memiliki kontras yang jelas, jarak bebas yang cukup, dan definisi topeng solder yang stabil. Mesin harus mengenali titik fidusia yang benar secara konsisten sebelum penempatan dimulai.
Untuk kerangka pemecahan masalah yang lebih luas yang menghubungkan gejala penglihatan, pengumpan, pengambilan, dan nosel, teknisi juga dapat meninjau panduan pemecahan masalah pengambilan dan tempat SMT ini.
Beberapa pergeseran penempatan bukan disebabkan oleh penempatan mesin itu sendiri. Komponen mungkin ditempatkan dengan benar, namun kondisi pasta solder menyebabkannya bergerak sebelum atau selama reflow.
Jika volume pasta solder tidak merata di antara dua bantalan, komponen mungkin tertarik ke samping dengan gaya pembasahan yang lebih kuat selama proses reflow. Ini adalah penyebab umum pergerakan batu nisan, miring, dan serpihan kecil.
Volume pasta yang tidak merata mungkin disebabkan oleh penyumbatan stensil, desain stensil yang buruk, rasio bukaan yang salah, pembersihan yang tidak memadai, tekanan alat pembersih karet yang buruk, atau kecepatan pencetakan yang tidak stabil. Data SPI dapat membantu mengonfirmasi apakah perpindahan dimulai sebelum penempatan atau setelah perubahan posisi.
Pasta solder harus menahan komponen di tempatnya sebelum dialirkan ulang. Jika gaya rekat pasta lemah, komponen dapat bergerak selama pemindahan papan, getaran konveyor, atau penempatan komponen di dekatnya. Pasta yang terpapar terlalu lama dapat mengering, sedangkan pasta yang disimpan secara tidak benar dapat kehilangan kestabilan pencetakan dan ketahanannya.
Tim proses harus mengontrol penyimpanan pasta, pencairan, pencampuran, interval pencetakan, dan pembersihan stensil. Standar IPC J-STD-001 adalah referensi yang berguna untuk persyaratan proses perakitan listrik dan elektronik yang disolder.

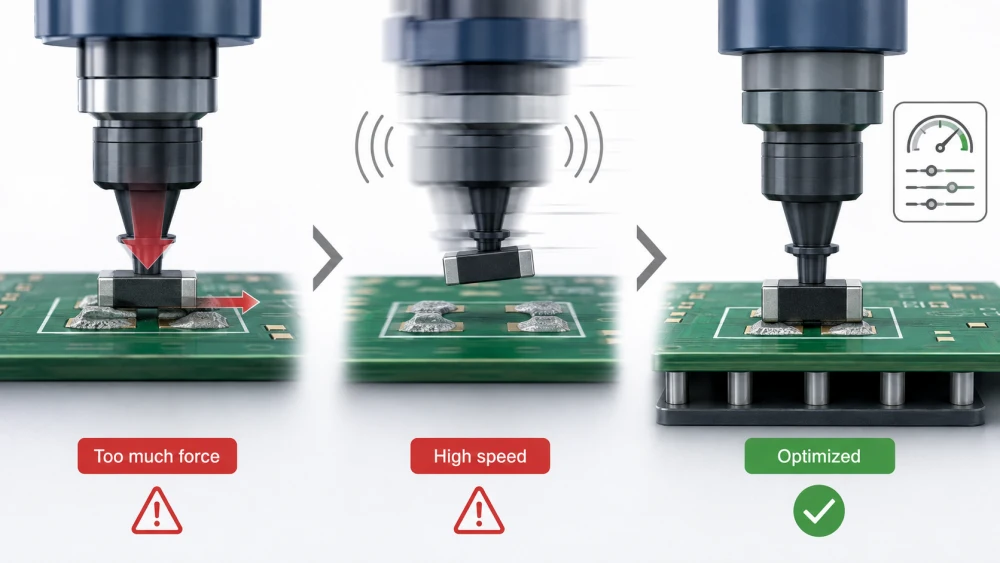

Pengaturan mesin dapat secara langsung mempengaruhi keakuratan penempatan. Sebuah program yang berjalan dengan baik pada kecepatan rendah dapat menimbulkan offset pada kecepatan produksi penuh jika akselerasi, gaya penempatan, atau ketinggian sumbu Z tidak dioptimalkan.
Jika gaya penempatan terlalu tinggi, komponen dapat tergelincir pada pasta solder dan bukannya mendarat dengan lembut. Hal ini lebih mungkin terjadi bila endapan pasta tinggi, bantalannya kecil, atau komponen memiliki permukaan bawah yang halus.
Kekuatan yang berlebihan juga dapat merusak komponen halus atau menimbulkan tekanan tersembunyi. Insinyur harus mengoptimalkan gaya penempatan berdasarkan jenis komponen, ukuran paket, dukungan papan, dan kondisi tempel.
Kecepatan penempatan yang tinggi meningkatkan keluaran, namun juga meningkatkan getaran, tekanan akselerasi, dan risiko pergerakan komponen. Jika kepala bergerak terlalu agresif, komponen dapat bergeser pada nosel sebelum penempatannya. Jika dukungan papan lemah, penempatan kecepatan tinggi dapat memperburuk offset.
Pendekatan praktisnya adalah dengan mengurangi kecepatan sementara selama pemecahan masalah. Jika peralihannya membaik, tim proses dapat menyesuaikan akselerasi, urutan penempatan, kondisi pendukung, atau pilihan nosel sebelum kembali ke kecepatan produksi penuh.
Tidak semua offset yang terlihat setelah reflow merupakan kesalahan penempatan. Sebuah komponen dapat dipasang dengan benar sebelum dialirkan kembali dan masih bergerak selama proses pemanasan.
Jika solder pada salah satu bantalan meleleh atau basah lebih cepat dibandingkan sisi lainnya, tegangan permukaan dapat menarik komponen menjauh dari bagian tengahnya. Hal ini biasa terjadi pada komponen chip kecil, terutama ketika desain pad, volume pasta, atau distribusi termal tidak seimbang.
Insinyur harus membandingkan AOI pra-reflow atau inspeksi mikroskop dengan inspeksi pasca-reflow. Jika komponen berada di tengah sebelum proses reflow namun bergeser setelah reflow, kemungkinan besar penyebabnya adalah proses penyolderan, bukan keakuratan penempatan mesin.
Komponen yang sensitif terhadap kelembapan dapat berperilaku tidak terduga selama proses reflow jika penyimpanan dan pemanggangan tidak dikontrol. JEDEC J-STD-033 memberikan panduan penanganan untuk perangkat pemasangan permukaan yang sensitif terhadap kelembapan dan aliran balik. Kontrol kelembapan yang buruk dapat meningkatkan risiko proses, terutama untuk paket IC, BGA, dan komponen bernilai tinggi.
Profil termal juga harus ditinjau. Laju ramp yang terlalu cepat, pemanasan yang tidak merata, atau kecepatan konveyor yang tidak stabil dapat memengaruhi keseimbangan pembasahan solder dan stabilitas komponen.

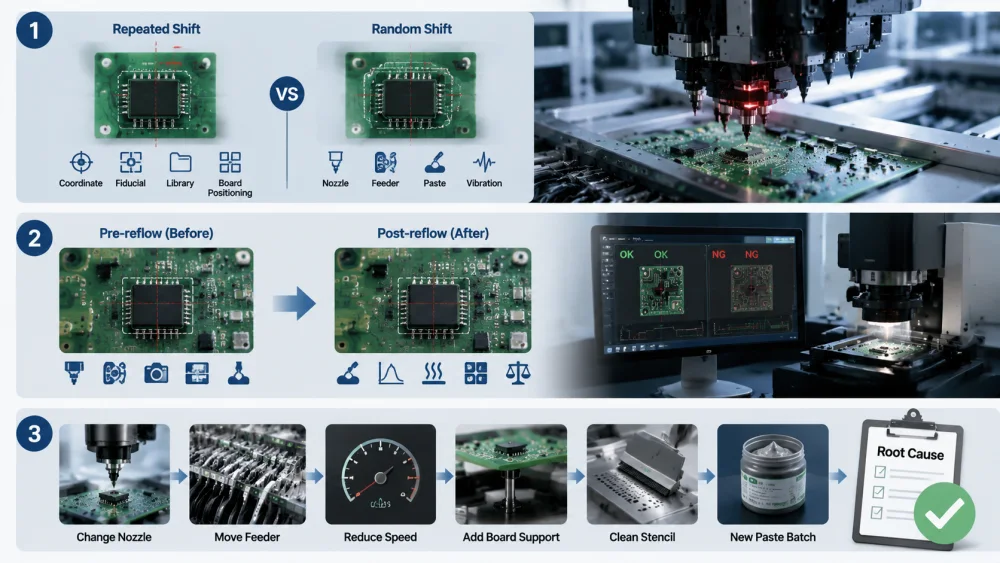

Metode pemecahan masalah yang baik memisahkan penyebab mesin dari penyebab material dan penyebab proses. Tanpa struktur ini, tim mungkin menyesuaikan banyak pengaturan namun gagal menemukan alasan sebenarnya.
Jika komponen yang sama bergeser ke arah yang sama di setiap papan, kemungkinan penyebabnya adalah koordinat program, fidusia, pustaka komponen, posisi papan, atau penyelarasan stensil. Jika pergeseran muncul secara acak, kemungkinan penyebabnya adalah nosel, vakum, pengumpan, gaya tempel pasta, getaran papan, atau variasi material.
Perbedaan sederhana ini membantu para insinyur menghindari membuang-buang waktu. Offset yang berulang harus diperlakukan seperti masalah koordinat atau pengaturan. Pergeseran acak harus diperlakukan seperti masalah stabilitas.
Inspeksi pra-reflow adalah salah satu cara terbaik untuk menemukan tahap kegagalan sebenarnya. Jika komponen sudah bergeser sebelum reflow, fokuslah pada penempatan mesin, feeder, nozzle, vision, dukungan PCB, dan kekuatan penahan pasta. Jika komponen hanya bergeser setelah reflow, fokuslah pada volume pasta solder, desain bantalan, profil termal, dan keseimbangan pembasahan.
AOI, SPI, laporan penempatan mesin, dan pemeriksaan mikroskop manual harus digunakan bersamaan. Satu sumber data jarang sekali menceritakan kisah lengkapnya.
Insinyur dapat mengisolasi penyebabnya dengan mengubah satu faktor pada satu waktu. Misalnya, menukar nosel, memindahkan pengumpan ke jalur lain, mengurangi kecepatan penempatan, menambahkan dukungan PCB, membersihkan stensil, atau menjalankan batch pasta solder baru. Jika cacat mengikuti satu item, item tersebut menjadi tersangka terkuat.
Metode ini lebih lambat dibandingkan dengan menebak, namun menghasilkan proses pembelajaran yang handal. Ini juga membantu tim membangun database penyebab penggantian kerugian penempatan SMT untuk produksi di masa depan.
Pergeseran penempatan komponen SMT biasanya disebabkan oleh serangkaian masalah proses kecil, bukan satu kesalahan mesin. Penyebab paling umum termasuk dukungan PCB yang lemah, nosel yang aus, vakum yang tidak stabil, kesalahan pengambilan pengumpan, data penglihatan yang salah, pasta solder yang tidak rata, tekanan penempatan yang berlebihan, dan ketidakseimbangan pembasahan aliran balik.
Insinyur pertama-tama harus memutuskan apakah pergeseran tersebut berulang atau acak, kemudian membandingkan data inspeksi pra-pengaliran ulang dan pasca-pengaliran ulang. Ini membantu memisahkan kesalahan penempatan dari gerakan penyolderan. Produksi yang stabil bergantung pada pengaturan mesin yang akurat, penanganan material yang bersih, pencetakan pasta solder yang terkontrol, dan perawatan rutin.
ICT mendukung produsen elektronik dengan solusi SMT terpadu yang profesional, termasuk perencanaan jalur SMT, dukungan proses pengambilan dan penempatan, penyolderan reflow, inspeksi, pelatihan, dan panduan pemecahan masalah. Bagi pabrik yang ingin mengurangi cacat penempatan dan meningkatkan stabilitas produksi, tampilan proses yang lengkap seringkali lebih berharga daripada hanya menyesuaikan satu parameter mesin saja.
Penyebab utamanya biasanya adalah kontrol proses penempatan yang tidak stabil. Ini mungkin termasuk dukungan PCB yang buruk, posisi pengambilan yang salah, nosel yang aus, vakum yang lemah, data penglihatan yang salah, atau pasta solder yang tidak rata. Jika pergeseran tersebut diulangi dalam arah yang sama, insinyur harus memeriksa koordinat program, pengenalan fidusia, dan data perpustakaan komponen. Jika perpindahannya terjadi secara acak, kemungkinan besar penyebabnya adalah kondisi nosel, stabilitas pengumpan, getaran papan, atau gaya rekat pasta.
Metode terbaik adalah memeriksa papan sebelum dan sesudah reflow. Jika komponen sudah tidak berada di tengah sebelum dilakukan penyesuaian posisi, masalahnya terkait dengan penempatan, pengambilan, penglihatan, pengumpan, atau dukungan papan. Jika komponen berada di tengah sebelum reflow tetapi bergeser setelah reflow, kemungkinan besar masalahnya adalah volume pasta solder, desain bantalan, profil termal, atau ketidakseimbangan pembasahan. SPI dan AOI pra-reflow sangat berguna untuk perbandingan ini.
Ya, pasta solder dapat menyebabkan atau memperburuk ketidaksejajaran komponen. Jika volume pasta tidak merata, komponen mungkin akan miring atau bergerak selama proses reflow. Jika gaya rekat pasta terlalu lemah, komponen dapat bergeser selama perpindahan papan atau getaran sebelum dialirkan kembali. Penyimpanan pasta, waktu buka, pembersihan stensil, tekanan pencetakan, dan desain bukaan semuanya harus diperiksa ketika offset penempatan muncul bersamaan dengan cacat solder.
Ketika hanya satu jenis komponen yang berubah, penyebab utama sering kali terkait dengan paket spesifik tersebut. Nozel mungkin tidak cocok dengan badan komponen, kantong pengumpan memungkinkan pergerakan, perpustakaan penglihatan mungkin memiliki data ukuran yang salah, atau desain bantalan dapat menyebabkan pembasahan solder yang tidak merata. Insinyur harus memeriksa gambar komponen, perpustakaan paket, posisi pengambilan, jenis nosel, kondisi pengumpan, dan penyimpanan pasta untuk lokasi yang tepat.
Pabrik dapat mengurangi offset penempatan SMT dengan membangun rutinitas kontrol yang stabil. Hal ini termasuk memeriksa keausan nosel, membersihkan jalur vakum, mengkalibrasi pengumpan, memverifikasi perpustakaan penglihatan, meningkatkan dukungan PCB, memantau data SPI, dan membandingkan AOI pra-reflow dengan cacat pasca-reflow. Untuk produksi volume tinggi, tim harus mencatat pola peralihan berdasarkan posisi komponen, nomor pengumpan, nomor nosel, dan batch produksi. Hal ini mempercepat pemecahan masalah dan mencegah kerusakan berulang.
Pergeseran komponen selama penempatan SMT merupakan peringatan proses praktis. Hal ini memberi tahu para insinyur bahwa satu bagian dari rantai penempatan tidak lagi cukup stabil untuk memenuhi kebutuhan produk. Penyebabnya mungkin berasal dari keakuratan mesin, presentasi material, perilaku pasta solder, dukungan papan, atau keseimbangan reflow.
Pabrik yang memecahkan masalah secara sistematis dapat mengurangi pengerjaan ulang, melindungi biaya material, dan meningkatkan keandalan produk dalam jangka panjang. Jika tim produksi menghadapi penempatan SMT yang berulang atau perpindahan komponen yang tidak dapat dijelaskan, ICT dapat membantu meninjau seluruh proses lini SMT dan memberikan dukungan terpadu yang praktis mulai dari peralatan hingga optimalisasi proses.
