I.C.T-LV733
I.C.T
Status ketersediaan: | |
---|---|
Kuantitas: | |
Perkenalan:
I.C.T LV Series Vacuum reflow oven kinerja pemanasan dan sistem kontrol suhu yang tak tertandingi memenuhi persyaratan berbagai penyolderan proses, Oven Reflow Vakum Seri LV adalah produk reflow kelas atas yang berkomitmen untuk memenuhi permintaan pasar yang semakin meningkat daya saing pelanggan. Konsep desain barunya sepenuhnya memenuhi kebutuhan proses yang semakin beragam, dan mempertimbangkan arah masa depan industri, sepenuhnya cocok untuk komunikasi, elektronik otomotif, peralatan rumah tangga, komputer dan elektronik konsumen lainnya produk.
Fitur:
1. Sistem Kontrol: Sistem kontrol PC + Siemens PLC, kontrol suhu yang akurat dan lebih stabil, memastikan tingkat stabilitas suhu menjadi
lebih dari 99,99%.

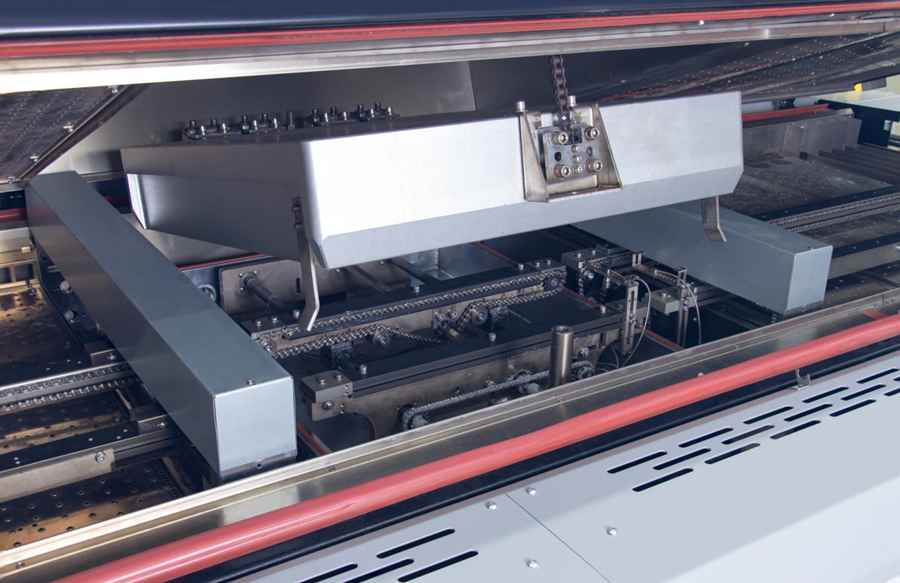

2. Sistem vakum: PCB langsung memasuki unit vakum dari area penyolderan.Mulai proses vakum untuk mengurangi tekanan vakum
100mbar-5mbar.Gas internal seperti pori-pori dan rongga meluap dari sambungan solder cair, yang dapat mengurangi laju kekosongan
dari 2%.
3. Sistem udara panas: modul pemanas kelas satu, desain interval zona suhu terbaik membuat keseragaman dan pengulangan suhu optimal.
pemanfaatan efektif dan efisiensi kompensasi termal, diperlukan waktu kurang dari 20 menit dari akurasi kontrol suhu ± 1 ℃ ambien
suhu ke stabilisasi suhu.
4. Perangkat Lunak Pemantauan: Antarmuka Windows, saklar bebas online Cina dan Inggris tradisional dan sederhana, dan kata sandi operator
manajemen, mudah dioperasikan. Catatan operasi, pengukuran kurva suhu dan fungsi analisis, simulasi virtual, kesalahan
diagnosis mandiri, pemantauan proses, pembuatan dan penyimpanan otomatis dokumen kontrol proses, tampilan dinamis pengangkutan media.
Produk:
Dari nol hingga 240 °C berkat perpindahan panas yang optimal
Setiap produk memiliki persyaratan tersendiri dalam proses pembuatannya.Perpindahan panas yang dioptimalkan pada seluruh proses penyolderan adalah dasarnya
hasil terbaik.
Seri LV menawarkan zona pemanasan awal yang dapat dikontrol secara fleksibel di mana PCB Anda dipanaskan terlebih dahulu dan dipersiapkan untuk proses penyolderan yang sebenarnya.
Masing-masing zona dapat dikontrol secara independen satu sama lain melalui frekuensi kipas, dan memastikan proses terbaik.
Seri LV dilengkapi dengan lembaran nosel khusus untuk perpindahan panas yang optimal melalui aliran udara yang seragam di atas PCB.Kecepatan aliran di
zona panas atas dan bawah dapat dikontrol secara terpisah, memastikan PCB Anda memanas.

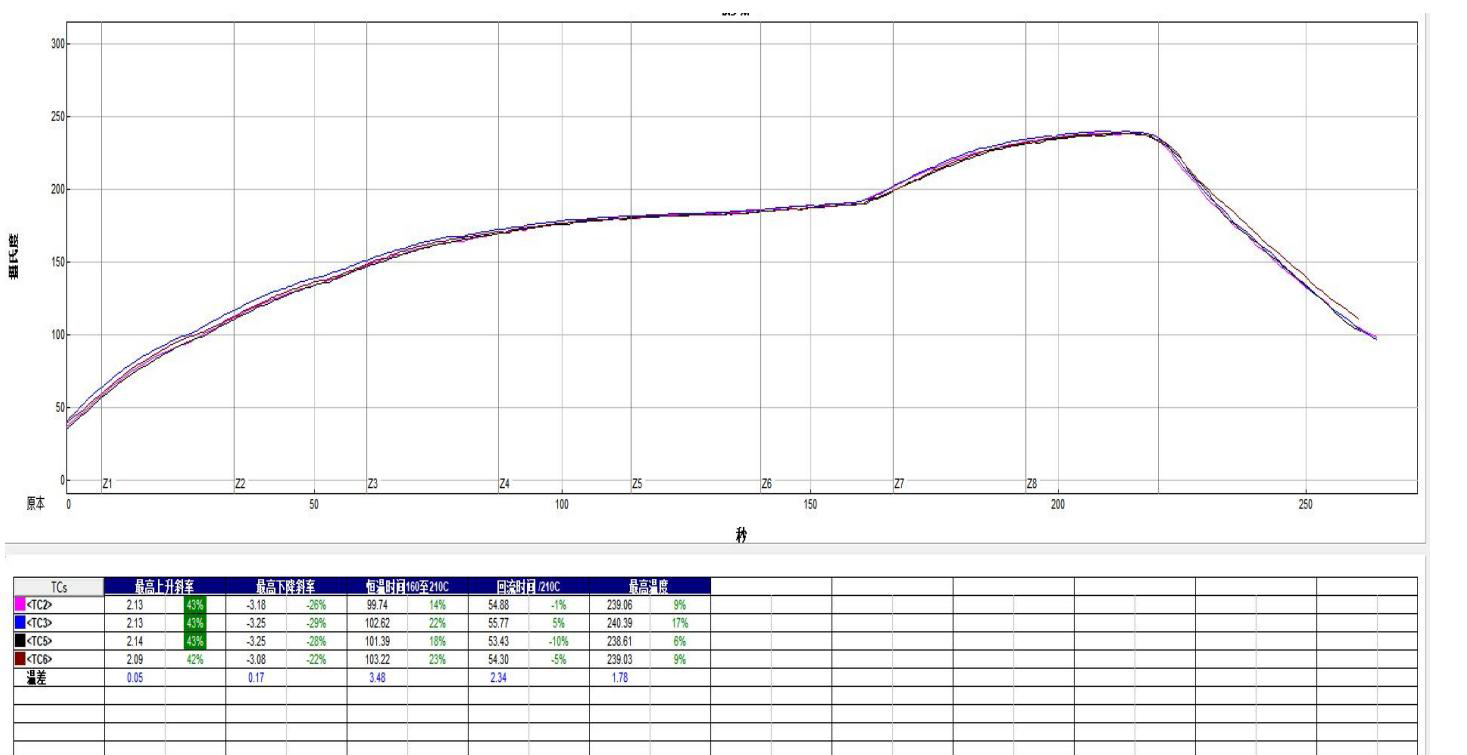

Profil pelana
Komponen dibawa ke suhu minimal 240 °C untuk penyolderan.Dengan menggunakan profil pelana, papan dipanaskan secara bertahap sesuai dengan rentang suhu individual yang telah ditentukan sebelumnya.Bahkan komponen dengan massa termal berbeda dipanaskan secara homogen dan perbedaan suhu diminimalkan.
Profil linier
Dengan profil linier, komponen tidak dipanaskan secara bertahap selama penyolderan, melainkan dipanaskan sepanjang gradien suhu linier yang identik.Profil linier dapat mengurangi waktu siklus dan dapat membantu mengurangi kesalahan penyolderan seperti batu nisan.

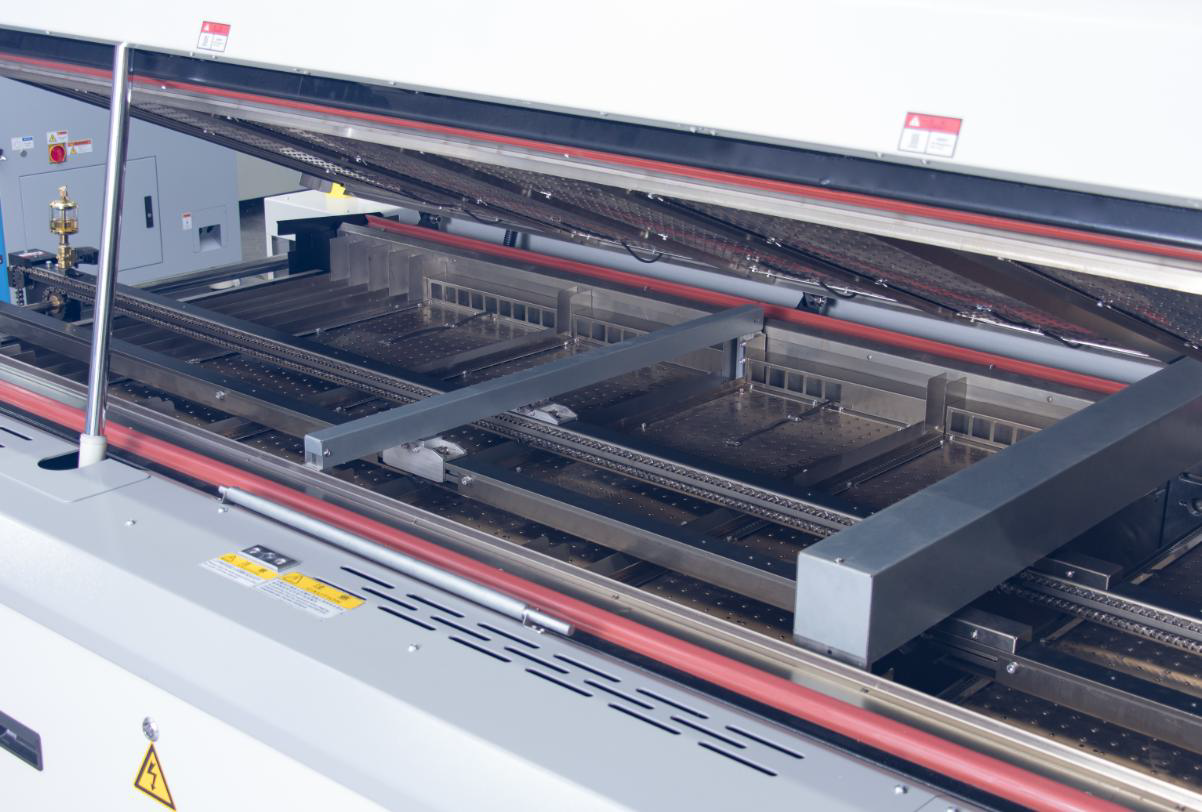

Sistem pemanas
<Zona pemanasan yang dapat disesuaikan secara terpisah
<Profil suhu yang dapat direproduksi
<Stabilitas proses yang luar biasa dengan ΔT sekecil mungkin
<Masukan panas homogen ke seluruh PCB berkat nozel yang dirancang khusus
<Upaya pemeliharaan yang rendah

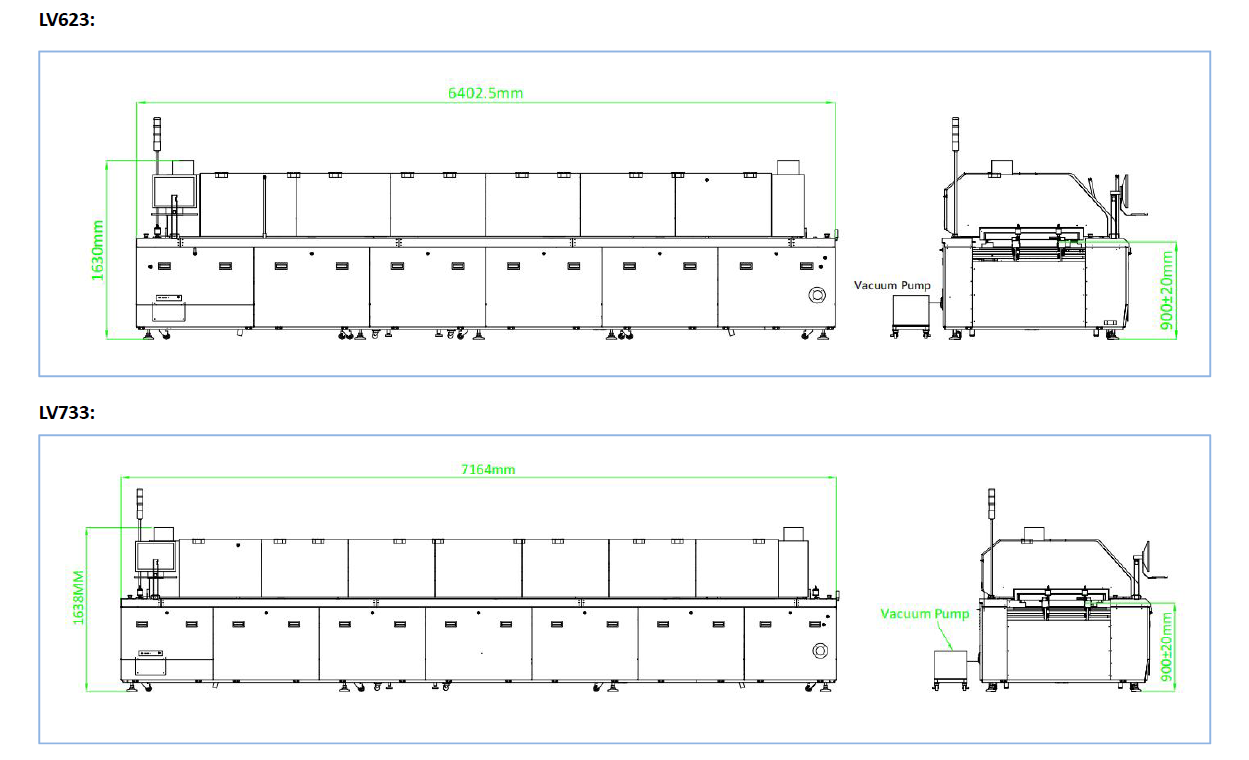

Spesifikasi:
Oven Aliran Ulang Vakum Seri LV | I.C.T-LV733 | I.C.T-LV733N |
DIMENSI DAN BERAT | ||
Dimensions | 6300*1430*1530mm | |
Daerah yang diperlukan | 9,45㎡ | |
Berat | ca.2500kg | ca.2800kg |
Beban per satuan luas 400 kg/m2 | 400kg/m2 | |
PEMANASAN RUANG PROSES | ||
Panjang zona pemanasan | 3730mm | |
Jumlah zona pemanasan awal | 9 | |
Panjang zona pemanasan awal | 3450mm | |
Jumlah zona puncak | 1 | |
Waktu pemanasan | ca.30 menit | |
ZONA VAKUM | ||
Vakum tekanan maksimum | 0,1-12kpa | |
Aliran pompa vakum | 1000/menit | |
Waktu pelepas tekanan | ≦10 detik | |
Waktu produk | ≧40 detik | |
ZONA PENDINGINAN | ||
Jumlah zona pendingin | 3[3 atas (Pendingin air)/3 bawah (Pendingin udara)] | |
Panjang zona pendingin | 1460mm | |
KONVEYOR | ||
Tingkat Transportasi | 900 ±20mm | |
Ukuran PCB | L320 - L400mm | |
Kontrol konveyor | Kontrol independen 3 tahap | |
Nomor Konveyor | 1 | |
Kecepatan konveyor yang dapat disesuaikan | 300 - 1800 mm/menit | |
ANTARMUKA | ||
Jenis | SMEMA | |
Sumber tegangan | Sistem 5 Kawat 3P,N,PE 380 VAC ± 5 % 50 Hz Tegangan lain berdasarkan permintaan | |
Beban terhubung | 68KW | |
Kapasitas operasi | 16kW | |
Karena efisiensi pengoperasian bergantung pada pengaturan parameter proses, nilai yang dicapai sebenarnya dapat berbeda dari nilai yang ditunjukkan di sini. |
I.C.T terus berupaya pada kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan tertentu.
Perkenalan:
I.C.T LV Series Vacuum reflow oven kinerja pemanasan dan sistem kontrol suhu yang tak tertandingi memenuhi persyaratan berbagai penyolderan proses, Oven Reflow Vakum Seri LV adalah produk reflow kelas atas yang berkomitmen untuk memenuhi permintaan pasar yang semakin meningkat daya saing pelanggan. Konsep desain barunya sepenuhnya memenuhi kebutuhan proses yang semakin beragam, dan mempertimbangkan arah masa depan industri, sepenuhnya cocok untuk komunikasi, elektronik otomotif, peralatan rumah tangga, komputer dan elektronik konsumen lainnya produk.
Fitur:
1. Sistem Kontrol: Sistem kontrol PC + Siemens PLC, kontrol suhu yang akurat dan lebih stabil, memastikan tingkat stabilitas suhu menjadi
lebih dari 99,99%.
2. Sistem vakum: PCB langsung memasuki unit vakum dari area penyolderan.Mulai proses vakum untuk mengurangi tekanan vakum
100mbar-5mbar.Gas internal seperti pori-pori dan rongga meluap dari sambungan solder cair, yang dapat mengurangi laju kekosongan
dari 2%.
3. Sistem udara panas: modul pemanas kelas satu, desain interval zona suhu terbaik membuat keseragaman dan pengulangan suhu optimal.
pemanfaatan efektif dan efisiensi kompensasi termal, diperlukan waktu kurang dari 20 menit dari akurasi kontrol suhu ± 1 ℃ ambien
suhu ke stabilisasi suhu.
4. Perangkat Lunak Pemantauan: Antarmuka Windows, saklar bebas online Cina dan Inggris tradisional dan sederhana, dan kata sandi operator
manajemen, mudah dioperasikan. Catatan operasi, pengukuran kurva suhu dan fungsi analisis, simulasi virtual, kesalahan
diagnosis mandiri, pemantauan proses, pembuatan dan penyimpanan otomatis dokumen kontrol proses, tampilan dinamis pengangkutan media.
Produk:
Dari nol hingga 240 °C berkat perpindahan panas yang optimal
Setiap produk memiliki persyaratan tersendiri dalam proses pembuatannya.Perpindahan panas yang dioptimalkan pada seluruh proses penyolderan adalah dasarnya
hasil terbaik.
Seri LV menawarkan zona pemanasan awal yang dapat dikontrol secara fleksibel di mana PCB Anda dipanaskan terlebih dahulu dan dipersiapkan untuk proses penyolderan yang sebenarnya.
Masing-masing zona dapat dikontrol secara independen satu sama lain melalui frekuensi kipas, dan memastikan proses terbaik.
Seri LV dilengkapi dengan lembaran nosel khusus untuk perpindahan panas yang optimal melalui aliran udara yang seragam di atas PCB.Kecepatan aliran di
zona panas atas dan bawah dapat dikontrol secara terpisah, memastikan PCB Anda memanas.
Profil pelana
Komponen dibawa ke suhu minimal 240 °C untuk penyolderan.Dengan menggunakan profil pelana, papan dipanaskan secara bertahap sesuai dengan rentang suhu individual yang telah ditentukan sebelumnya.Bahkan komponen dengan massa termal berbeda dipanaskan secara homogen dan perbedaan suhu diminimalkan.
Profil linier
Dengan profil linier, komponen tidak dipanaskan secara bertahap selama penyolderan, melainkan dipanaskan sepanjang gradien suhu linier yang identik.Profil linier dapat mengurangi waktu siklus dan dapat membantu mengurangi kesalahan penyolderan seperti batu nisan.
Sistem pemanas
<Zona pemanasan yang dapat disesuaikan secara terpisah
<Profil suhu yang dapat direproduksi
<Stabilitas proses yang luar biasa dengan ΔT sekecil mungkin
<Masukan panas homogen ke seluruh PCB berkat nozel yang dirancang khusus
<Upaya pemeliharaan yang rendah
Spesifikasi:
Oven Aliran Ulang Vakum Seri LV | I.C.T-LV733 | I.C.T-LV733N |
DIMENSI DAN BERAT | ||
Dimensions | 6300*1430*1530mm | |
Daerah yang diperlukan | 9,45㎡ | |
Berat | ca.2500kg | ca.2800kg |
Beban per satuan luas 400 kg/m2 | 400kg/m2 | |
PEMANASAN RUANG PROSES | ||
Panjang zona pemanasan | 3730mm | |
Jumlah zona pemanasan awal | 9 | |
Panjang zona pemanasan awal | 3450mm | |
Jumlah zona puncak | 1 | |
Waktu pemanasan | ca.30 menit | |
ZONA VAKUM | ||
Vakum tekanan maksimum | 0,1-12kpa | |
Aliran pompa vakum | 1000/menit | |
Waktu pelepas tekanan | ≦10 detik | |
Waktu produk | ≧40 detik | |
ZONA PENDINGINAN | ||
Jumlah zona pendingin | 3[3 atas (Pendingin air)/3 bawah (Pendingin udara)] | |
Panjang zona pendingin | 1460mm | |
KONVEYOR | ||
Tingkat Transportasi | 900 ±20mm | |
Ukuran PCB | L320 - L400mm | |
Kontrol konveyor | Kontrol independen 3 tahap | |
Nomor Konveyor | 1 | |
Kecepatan konveyor yang dapat disesuaikan | 300 - 1800 mm/menit | |
ANTARMUKA | ||
Jenis | SMEMA | |
Sumber tegangan | Sistem 5 Kawat 3P,N,PE 380 VAC ± 5 % 50 Hz Tegangan lain berdasarkan permintaan | |
Beban terhubung | 68KW | |
Kapasitas operasi | 16kW | |
Karena efisiensi pengoperasian bergantung pada pengaturan parameter proses, nilai yang dicapai sebenarnya dapat berbeda dari nilai yang ditunjukkan di sini. |
I.C.T terus berupaya pada kualitas dan kinerja, spesifikasi dan tampilan dapat diperbarui tanpa pemberitahuan tertentu.
Pertanyaan Umum:
T: Apa itu Mesin Vacuum Reflow Oven di SMT?
A: Mesin Vacuum Reflow Oven adalah peralatan khusus yang digunakan dalam Surface Mount Technology (SMT) untuk menyolder komponen elektronik ke papan sirkuit cetak (PCB).Ini menciptakan lingkungan terkendali dengan kadar oksigen berkurang untuk mencegah oksidasi solder selama proses penyolderan.
Q: Bagaimana Cara Kerja Oven Vacuum Reflow?
J: Oven Vacuum Reflow bekerja dengan menurunkan tekanan atmosfer di dalam ruangan, sehingga mengurangi kadar oksigen.Hal ini mencegah oksidasi solder dan meningkatkan kualitas sambungan solder selama proses penyolderan reflow, terutama untuk komponen sensitif atau kritis.
Q:: Apa Keuntungan Menggunakan Vacuum Reflow Oven di SMT?
J: Keuntungan menggunakan Oven Vacuum Reflow di SMT mencakup pengurangan cacat solder, peningkatan kualitas sambungan solder, peningkatan keandalan komponen penting, dan kemampuan untuk menangani bahan bebas timah dan sensitif secara efektif.
T:: Kapan Anda Harus Mempertimbangkan Menggunakan Mesin Vacuum Reflow Oven?
J: Pertimbangkan untuk menggunakan Oven Vacuum Reflow saat menyolder komponen halus atau sensitif, aplikasi dengan keandalan tinggi, atau rakitan yang memerlukan kontrol presisi terhadap kualitas sambungan solder.Ini adalah alat yang berharga untuk mencapai hasil penyolderan yang unggul dalam skenario manufaktur SMT yang menuntut.
Pertanyaan Umum:
T: Apa itu Mesin Vacuum Reflow Oven di SMT?
A: Mesin Vacuum Reflow Oven adalah peralatan khusus yang digunakan dalam Surface Mount Technology (SMT) untuk menyolder komponen elektronik ke papan sirkuit cetak (PCB).Ini menciptakan lingkungan terkendali dengan kadar oksigen berkurang untuk mencegah oksidasi solder selama proses penyolderan.
Q: Bagaimana Cara Kerja Oven Vacuum Reflow?
J: Oven Vacuum Reflow bekerja dengan menurunkan tekanan atmosfer di dalam ruangan, sehingga mengurangi kadar oksigen.Hal ini mencegah oksidasi solder dan meningkatkan kualitas sambungan solder selama proses penyolderan reflow, terutama untuk komponen sensitif atau kritis.
Q:: Apa Keuntungan Menggunakan Vacuum Reflow Oven di SMT?
J: Keuntungan menggunakan Oven Vacuum Reflow di SMT mencakup pengurangan cacat solder, peningkatan kualitas sambungan solder, peningkatan keandalan komponen penting, dan kemampuan untuk menangani bahan bebas timah dan sensitif secara efektif.
T:: Kapan Anda Harus Mempertimbangkan Menggunakan Mesin Vacuum Reflow Oven?
J: Pertimbangkan untuk menggunakan Oven Vacuum Reflow saat menyolder komponen halus atau sensitif, aplikasi dengan keandalan tinggi, atau rakitan yang memerlukan kontrol presisi terhadap kualitas sambungan solder.Ini adalah alat yang berharga untuk mencapai hasil penyolderan yang unggul dalam skenario manufaktur SMT yang menuntut.
