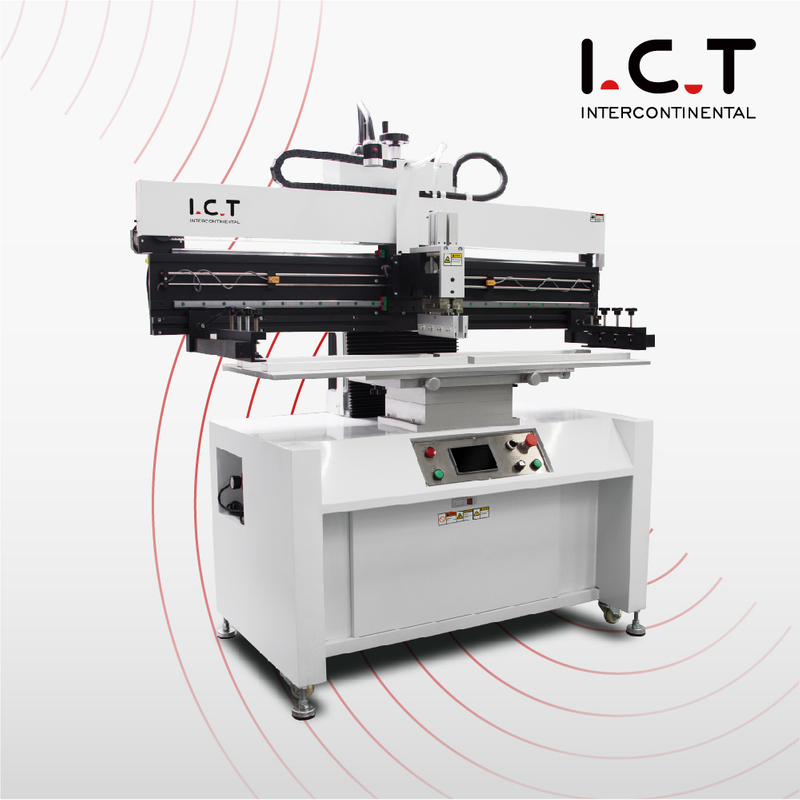

| Mesin Otomatis Pencetakan SMT PCB yang Andal untuk Pertumbuhan Produksi
Langkah Pencetakan SMT Presisi Tinggi Mesin Otomatis Pencetakan SMT PCB memulai jalur SMT menengah dengan jalur panduan linier TBI Taiwan dan motor stepper SANYO untuk gerakan sekuat tenaga. Tekanan pisau dan kecepatan pencetakan dapat disesuaikan, pengukur tekanan presisi dan tampilan pengontrol kecepatan memberikan kontrol instan. Sistem squeegee suspensi membuat pencetakan lebih merata. Bangku universal modular dengan perangkat penyelaras untuk papan PCB dan rangka cocok untuk papan satu atau dua sisi. Lengan bingkai stensil dapat disesuaikan untuk berbagai ukuran mulai dari 370470mm hingga 1050650mm. Pencetakan otomatis; kualitas pencetakan yang stabil dan efisien. Siklus di bawah 10 detik memungkinkan printer stensil menempelkan solder garis SMT telepon, router, atau perangkat medis dengan presisi tinggi dengan lancar.
| Fitur
Pin dan blok penyangga harus cocok untuk PCB satu sisi dan dua sisi yang berbeda, dan pin dengan ukuran berbeda harus cocok untuk lubang PCB yang berbeda. Pengoperasiannya sederhana, pemosisiannya akurat, dan posisi tetapnya fleksibel dan dapat disesuaikan. Rel panduan presisi Taiwan motor stepper yang diimpor memastikan stabilitas, sistem alat pembersih yg terbuat dr karet dapat diangkat dengan konversi manual untuk menambahkan pasta solder dan operasi pembersihan, penyesuaian fleksibel sensor batas untuk mengurangi perjalanan transportasi. Hal ini membuat papan setebal 0,2-6mm terkunci rapat di jalur perakitan PCB sehingga pencetakan smt tetap sempurna untuk placer.
Struktur penyapu sambungan langsung. Alat pembersih yg terbuat dr karet dikontrol secara independen oleh dua silinder presisi tinggi untuk memastikan tekanan yang akurat dan stabil. Rel pemosisian geser ganda memastikan keakuratan dan stabilitas alat pembersih karet. Pengoperasian layar sentuh. Antarmuka MMI bahasa Inggris yang ramah, fungsi pengajaran dan navigasi. Mode operasi: manual, semi-otomatis dan otomatis penuh. Bagian kontrol inti mengadopsi merek impor berkualitas tinggi untuk memastikan stabilitas dan pengoperasian printer. Pencetakan otomatis, kualitas pencetakan stabil dan efisien. Hal ini menghasilkan lapisan pasta solder printer stensil dengan presisi tinggi untuk mengalirkan ulang oven di jalur perakitan PCB dengan hampir tidak ada jembatan atau kekurangan.
| Spesifikasi
| Model | hal3 | hal6 | hal12 | Hlm15 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Ukuran platform | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| Ukuran stensil (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Ketebalan PCB | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| Penempatan Stensil | Manual | Manual | Manual | Manual |
| Waktu siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. | < 12 Detik. |
| Konsumsi daya | 200 watt | 200 watt | 220 watt | 220 watt |
| Catu daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-200mm/detik | 0-1200mm/detik | 0-200mm/detik | 0-200mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650mm |
| Berat | 280Kg | 300 kg | 356Kg | 430Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm | 250mm |
| Tinggi platform | 950mm | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | ||||
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser/Pemasang Label/ Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan – Pabrik LED Arab Saudi
Pelanggan Saudi membangun lini SMT volume menengah penuh dari ICT menggunakan Mesin Otomatis Pencetakan SMT PCB, pemasangan JUKI RS-1R, dan oven L8 untuk papan jaringan. Teknisi kami tiba di Riyadh, menghubungkan printer ke sabuk SMEMA, mengkalibrasi pasta untuk panel 600×350 mm, dan memberikan pelatihan selama tujuh hari tentang pengaturan presisi tinggi dan aliran saluran. Jalur perakitan PCB mencapai target UPH pada minggu yang sama dengan penempatan pengumpanan pasta yang sempurna dan tidak ada cacat. Klien memuji dukungan ahli di luar negeri, pengemasan yang dilindungi, dan pelatihan terperinci yang memulai seluruh lini produksi SMT secara instan.
| Global Dukungan Layanan & Pelatihan
ICT menyediakan dukungan lini produksi SMT yang lengkap: tata letak SMEMA gratis, video burn-in pabrik selama 48 jam, penghubungan konveyor di lokasi, kamp pelatihan langsung selama 7-10 hari, suku cadang satu tahun, diagnostik jarak jauh tanpa batas melalui telepon atau berbagi layar, dan kunjungan peningkatan hasil panen secara berkala. 20 teknisi kami mencakup 72 negara dengan respons pertama 4 jam dan hotline darurat 24/7. Setiap Mesin Otomatis Pencetakan SMT PCB menyelesaikan penuaan dan inspeksi lini penuh selama 48 jam di pabrik ISO9001 kami yang seluas 12.000m². Pelanggan menikmati jalur produksi SMT tanpa rasa khawatir, pengembalian cepat, dan kemitraan jangka panjang.
| Ulasan Pelanggan
1600+ jalur SMT di 72 negara mempercayai ICT Mereka menyukai rencana jalur khusus untuk ruang sempit, peti kuat untuk transportasi laut, kelas seminggu yang membuat operator mencetak ahli, perbaikan jarak jauh selama dua jam yang menjaga jalur tetap berjalan dan pemeriksaan lanjutan yang meningkatkan output sebesar 18%. Pabrik terus berkembang karena dukungan total berarti hasil yang lebih tinggi, sisa yang lebih sedikit, dan persahabatan sejati.
| Sertifikasi dan Standar
Semua Mesin Cetak SMT PCB Otomatis membawa CE, RoHS, ISO9001:2015 dan banyak paten. Uji konveyor dan pemeriksaan 100% memenuhi standar UE, AS, dan global untuk jalur perakitan PCB. Ini membuktikan penanganan pasta yang aman, tidak ada gangguan pada mesin berikutnya, docking yang kuat, dan pengoperasian ramah lingkungan – kepercayaan penuh dari papan pertama.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT dimulai pada tahun 2012 dan sekarang menjalankan pabrik modern seluas 12.000 m² di Dongguan, Tiongkok, dengan 89 staf berdedikasi dan 20 insinyur berpengalaman. Kami merancang, memproduksi, dan menguji lini produksi SMT lengkap di bawah standar ISO9001 yang ketat. Lebih dari 1600 jalur SMT di 72 negara membuktikan kualitas dan layanan kami yang dapat diandalkan. Delapan kantor global dan gudang lokal menjamin dukungan suku cadang dan teknisi dalam waktu 48 jam di mana saja. Pelanggan berkembang dengan harga yang jujur, pengiriman cepat, dan peningkatan perangkat lunak gratis seumur hidup.
