SCM1-D
SAMSUNG
| Kuantitas: | |
|---|---|
| Solusi Penempatan SMT yang Ringkas

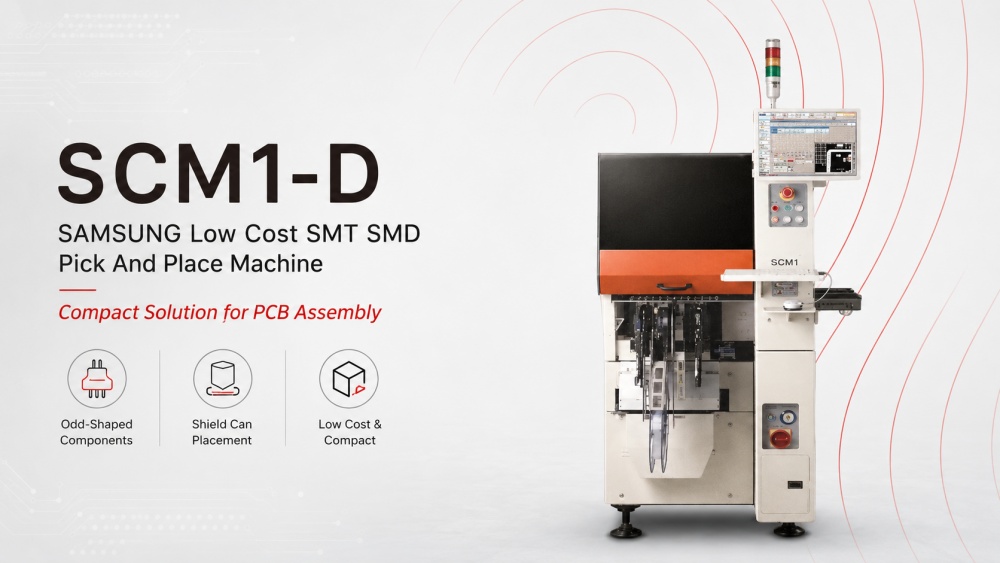

Mesin Pick And Place SMT SMD SAMSUNG SCM1-D Biaya Rendah dirancang untuk pabrik perakitan PCB yang memerlukan solusi penempatan ramping dan praktis untuk kaleng pelindung dan komponen berbentuk aneh. Sangat cocok bagi pelanggan yang menginginkan mesin kompak dengan kemampuan produksi fleksibel dan pengoperasian lebih mudah. Mesin ini mendukung pemeriksaan penempatan kaleng pelindung, penggunaan pengumpan campuran, dan pemotongan pita opsional. Bodinya yang ramping membantu mengurangi area in-line SMT, yang berguna ketika ruang pabrik terbatas. Sebagai Mesin Pick And Place SMT Berbiaya Rendah, SCM1-D dapat membantu pabrik menangani penempatan komponen khusus tanpa berinvestasi pada pemasangan besar berkecepatan tinggi. ICT juga dapat mendukung perencanaan jalur SMT secara penuh, instalasi, pelatihan, dan pengujian produksi.
| Pengenalan Model
Model Kecepatan Tinggi: Pemasangan Chip SM471Plus
SM471Plus adalah pemasangan chip berkecepatan tinggi yang digunakan di lini produksi SMT untuk penempatan komponen yang stabil dan efisien. Sangat cocok untuk pabrik yang membutuhkan penempatan komponen chip, IC kecil, dan komponen SMD umum dengan cepat. Dibandingkan dengan peralatan sederhana berbiaya rendah, SM471Plus lebih fokus pada kecepatan, keseimbangan lini, dan produksi massal yang stabil. Ia dapat bekerja dengan printer pasta solder, SPI, oven reflow, AOI, dan mesin penanganan PCB untuk membangun proses SMT yang lengkap. Bagi pelanggan yang membutuhkan output lebih tinggi setelah memulai dengan Mesin Pick And Place SMT SMD SAMSUNG Berbiaya Rendah SCM1-D, SM471Plus dapat dianggap sebagai opsi penempatan yang ditingkatkan untuk kebutuhan produksi yang lebih besar.
Model Kecepatan Menengah Fleksibel: Pemasangan Fleksibel SM481Plus
SM481Plus adalah mesin penempatan SMT yang fleksibel untuk pelanggan yang membutuhkan kecepatan dan jangkauan komponen. Ini dapat menangani komponen SMD yang berbeda dan cocok untuk produksi PCB campuran. Model ini sering digunakan ketika lini produk mencakup elektronik konsumen, papan kontrol, papan LED, papan daya, atau produk komunikasi. Nilainya tidak hanya pada kecepatan penempatan, tetapi juga pada pengoperasian yang stabil, pergantian produksi yang lebih mudah, dan kemampuan beradaptasi yang lebih baik terhadap model PCB yang berbeda. Untuk pabrik yang menggunakan Mesin Pick And Place SMD Untuk Perakitan PCB, SM481Plus dapat membantu meningkatkan fleksibilitas produksi. ICT dapat mencocokkan mesin ini dengan sistem pencetakan, inspeksi, reflow, dan penanganan PCB sesuai dengan proses pelanggan.
Pemasangan Multi-Fungsi SM482Plus
SM482Plus adalah mesin penempatan multi-fungsi yang dirancang untuk aplikasi komponen yang lebih luas. Sangat cocok untuk pabrik yang perlu menempatkan jenis komponen berbeda pada lini produksi yang sama. Model ini berguna ketika pelanggan memproduksi produk dengan BOM yang lebih kompleks, komponen yang lebih besar, atau desain papan yang lebih bervariasi. Ini mendukung penempatan yang stabil untuk banyak aplikasi SMT dan dapat digunakan bersama dengan mesin lain dalam jalur SMT yang lengkap. Bagi pelanggan yang membandingkan SCM1-D dengan peralatan tingkat lebih tinggi, SM482Plus adalah pilihan yang lebih kuat ketika produksi memerlukan lebih banyak fleksibilitas dan kemampuan penempatan lebih tinggi. Ini dapat mendukung perakitan PCB di bidang elektronik, suku cadang otomotif, kontrol industri, dan bidang manufaktur lainnya.
Solusi Papan Panjang DECAN L2
DECAN L2 dirancang untuk produksi PCB panjang dan SMT papan besar. Sangat cocok untuk papan lampu LED, papan kendali panjang, papan penerangan otomotif, papan industri, dan produk lain yang membutuhkan area penempatan lebih besar. Dibandingkan dengan mounter standar, DECAN L2 memberi pabrik lebih banyak fleksibilitas ketika panjang PCB menjadi persyaratan utama. Ia dapat bekerja dengan printer papan panjang, konveyor, oven reflow, dan mesin AOI untuk membentuk lini produksi yang lengkap. Bagi pelanggan yang mencari solusi SAMSUNG Pick and Place Machine atau Hanwha untuk ukuran papan khusus, DECAN L2 adalah pilihan yang tepat. ICT dapat membantu merancang seluruh lini berdasarkan ukuran PCB, kapasitas, dan tata letak pabrik.
| Spesifikasi
| Spesifikasi Barang | SCM1-D |
|---|---|
| Nama Produk | Mesin Pilih Dan Tempatkan SCM1-D |
| Tipe Mesin | Penempat Komponen Berbentuk Ganjil |
| Aplikasi | Perakitan PCB / Penempatan Kaleng Pelindung / Penempatan Komponen Berbentuk Ganjil |
| Fungsi Utama | Penempatan untuk kaleng pelindung dan komponen berbentuk khusus |
| Kecepatan | 2.400 CPH, 1 Spindel / 3.000 CPH, 2 Spindel |
| Struktur | 1 Gantry × 25 Spindel |
| Struktur Opsional | 1 Gantri × 1 Spindel |
| Ukuran PCB | Minimal. P50 × L50 mm / Maks. P295 × L250 mm |
| Lebar Mesin | 680mm |
| Ukuran Komponen | 1005 ~ □45 mm, T15 mm |
| Pengakuan Komponen | Pengenalan Pencahayaan Belakang |
| Inspeksi Penempatan | Inspeksi Penempatan Kaleng Perisai |
| Modus Produksi | Produksi Campuran Jalur Ganda |
| Dukungan Permukaan PCB | Produksi Permukaan Atas / Bawah PCB yang Sama |
| Tipe Pengumpan | Campuran Penggunaan Pengumpan Listrik dan Pengumpan Pneumatik |
| Kepala Dispenser | Satu Nosel dan Satu Dispenser |
| Pemotong Pita | Pemotong Pita Bawaan, Opsional |
| Label pengumpan | Opsional |
| Keuntungan Utama | Biaya Rendah, Ukuran Kompak, Penempatan Komponen Berbentuk Ganjil Fleksibel |
| Spesifikasi Barang | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520HS | HM520 MF |
| Tipe Mesin | Pemasangan Modular Berkecepatan Tinggi | Pemasangan Modular Multi-Fungsi |
| Konfigurasi | 20 Spindel × 2 Gantri | 6 Spindel × 2 Gantri |
| Kecepatan Penempatan | 80.000 CPH | 60.000 CPH |
| Akurasi Penempatan | ±25 μm @ Cpk ≥ 1,0, Keping | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Rentang Komponen | 0201 ~ □6mm | 0402 ~ □55mm |
| Dimensi Mesin | P 890 × D 2.370 × T 1.930 mm | P 890 × D 2.370 × T 1.930 mm |
| Keuntungan Utama | Penempatan komponen chip berkecepatan tinggi | Penempatan komponen campuran yang fleksibel |
| Aplikasi yang Direkomendasikan | Produksi massal komponen chip kecil | Produksi dengan jenis komponen yang lebih luas dan suku cadang yang lebih besar |
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Kecepatan Penempatan (Optimal) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Jumlah spindle | 10 Spindle/Kepala (1 Gantry) | 6 Spindle/Kepala (1 Gantry) | 6 Spindle/Kepala (1 Gantry) | 6 Spindel/Kepala (2 Gantry) |
| Akurasi Penempatan (Chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Akurasi Penempatan (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Rentang Komponen | 0402 ~ □14mm (Tinggi 12mm) | 0402 ~ □42mm (Tinggi 15mm) | 0402 ~ □55mm (Tinggi 15mm) | 0402 ~ □21mm (H12mm, hingga □55mm pilihan) |
| Ukuran PCB Maks (Standar) | 510x460mm | 460x400mm | 740x460mm | 510x460mm |
| Ukuran PCB Maks (Opsi) | 610x460mm | 1.500x460mm | 1.200x510mm | Hingga 1.200x460mm |
| Kapasitas Pengumpan (8mm) | 120ea | 120ea | 120ea | 120ea |
| Sistem Visi | Visi Terbang | Visi Panggung | Visi Panggung | Visi Terbang |
| Lebih Banyak Produk Terkait SMT
ICT menyediakan jalur SMT lengkap berkualitas tinggi di luar mesin pick and place SMT . kami Solusi produksi PCBA lengkap meliputi pemuat vakum untuk papan yang menangani , printer pasta solder otomatis untuk aplikasi presisi, oven reflow multi-zona untuk penyolderan yang kuat, dan sistem AOI canggih untuk mendeteksi cacat. Mesin-mesin ini bekerja sama dengan lancar dalam jalur yang ketat dan efisien. Pengaturan ini memberikan hasil tinggi, biaya rendah, dan kinerja yang andal untuk industri yang menuntut seperti otomotif, medis, pencahayaan, dan elektronik konsumen. Papan siap digunakan di dunia nyata. Kami menawarkan perencanaan dan dukungan penuh untuk membangun sistem produksi SMT ideal Anda.
Mesin Pick And Place SMT SMD SAMSUNG SCM1-D Biaya Rendah dapat digunakan bersama dengan mesin produksi SMT lainnya untuk membentuk proses perakitan PCB yang lebih lengkap. ICT dapat menyediakan SMT loader, printer stensil otomatis, mesin SPI, konveyor PCB, mounter SMT, oven reflow, mesin inspeksi AOI, router PCB, dan mesin pembersih PCBA. Mesin ini mencakup proses mulai dari pemuatan PCB, pencetakan pasta solder, inspeksi pasta, penempatan komponen, penyolderan, inspeksi optik, depaneling, dan pembersihan. Untuk pabrik yang menggunakan SCM1-D untuk penempatan kaleng pelindung atau komponen berbentuk aneh, peralatan terkait harus disesuaikan dengan cermat. Garis SMT yang baik seperti sebuah tim: satu mesin tidak dapat menjalankan keseluruhan permainan sendirian.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| Lini produksi SMT turnkey | Jalur SMT Kelas Atas yang Dapat Dilacak Sepenuhnya Otomatis Turki. |
| Pemuat majalah SMT | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Stensil PCB Otomatis | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pemasangan chip otomatis SMT | Memasang komponen ke PCB dengan tepat. |
| Oven reflow SMD | Melelehkan solder untuk membentuk sambungan padat. |
| Peralatan inspeksi PCB | Perangkat inspeksi SMT seperti AOI, SPI, X-ray, dan pemeriksa stensil. |
| Peralatan penelusuran | Merekam dan melacak data produksi seperti mesin penandaan laser PCBA |
| Video Sukses Pelanggan
ICT memberikan dukungan teknis untuk Pelanggan di Uzbekistan yang membangun pabrik manufaktur elektronik besar untuk motherboard komputer, SSD, produk memori, dan produk elektronik terkait. Dari tahap awal proyek hingga instalasi, debugging, dan pengujian produksi, tim ICT bekerja sama dengan Pelanggan untuk membantu jalur SMT dan DIP berjalan dengan lancar. Jajaran produk SMT mencakup printer stensil ICT-5151, empat mesin penempatan SMT, oven reflow seri Lyra, SPI, AOI, dan sistem penanganan PCB. Jalur DIP mencakup jalur penyisipan manual, mesin penyisipan bentuk aneh JUKI, mesin penyolder gelombang ICT-Acrab350, dan sistem konveyor. Setelah pengujian, Pelanggan memberikan tanggapan positif terhadap layanan ICT, kecepatan respon, dan kualitas peralatan.
| Dukungan Layanan dan Pelatihan
ICT memberikan dukungan penuh bagi pelanggan yang memilih Mesin Pick And Place SMT SMD SAMSUNG SCM1-D Berbiaya Rendah atau lini produksi SMT lengkap. Sebelum pengiriman, tim kami dapat membantu memeriksa ukuran PCB, jenis komponen, kapasitas produksi, ruang pabrik, dan alur proses. Setelah peralatan tiba, teknisi TIK dapat mendukung instalasi, penyesuaian mesin, pengaturan perangkat lunak, pengajaran program, pengujian produksi, dan pelatihan operator. Untuk SCM1-D, pelatihan dapat mencakup pengaturan penempatan kaleng pelindung, penggunaan feeder, inspeksi penempatan, opsi pemotong pita, perawatan harian, dan pemecahan masalah dasar. Kami juga membantu pelanggan memahami cara kerja SCM1-D dengan printer, konveyor, SPI, AOI, oven reflow, dan mesin SMT lainnya.
| Umpan Balik Pelanggan
Banyak Pelanggan memilih ICT karena kami tidak hanya mendukung pasokan peralatan, tetapi juga pengoperasian pabrik secara nyata. Selama proyek di luar negeri, Pelanggan sering memuji teknisi kami atas pelatihan yang jelas, komunikasi yang sabar, dan penyelesaian masalah yang cepat. Mereka juga memberikan feedback positif mengenai kualitas mesin, pengujian yang stabil, pengemasan yang cermat, dan respon purna jual yang cepat. Untuk proyek SMT, dukungan cepat sangat penting karena satu masalah mesin dapat mempengaruhi seluruh lini. ICT menjaga komunikasi yang erat dengan Pelanggan selama instalasi, produksi uji coba, dan produksi massal awal. Bagi pelanggan yang memilih Mesin Pengambilan dan Tempat Komponen Berbentuk Ganjil, dukungan ini membantu mengurangi risiko proyek dan membuat permulaan produksi menjadi lebih lancar.
| Sertifikasi dan Standar
ICT berfokus pada keamanan produk, kontrol kualitas, dan keandalan jangka panjang. Peralatan dan solusi jalur SMT kami dapat mendukung persyaratan sertifikasi umum seperti CE, RoHS, ISO9001, dan dokumen paten terkait. Sertifikat ini membantu pelanggan mengevaluasi keamanan peralatan, pengendalian produksi, dan manajemen kualitas pabrik. Sebelum pengiriman, ICT memeriksa pengoperasian mesin, kinerja kelistrikan, penampilan, aksesori, dan perlindungan pengepakan. Untuk transportasi ke luar negeri, pengemasan yang stabil juga sangat penting karena mesin harus sampai dengan selamat setelah pengiriman jarak jauh. Baik pelanggan memilih SCM1-D, Mesin Penempatan Kaleng Pelindung, atau lini produksi SMT yang lengkap, ICT mengikuti proses pengujian dan kualitas yang ketat sebelum pengiriman.
| Tentang Perusahaan dan Pabrik ICT
ICT adalah penyedia solusi pabrik SMT terpadu dengan pengalaman di bidang SMT, DIP, pelapisan, penyaluran, penyolderan, inspeksi, dan peralatan penanganan PCB. Kami memiliki tim R&D, produksi, teknik, dan layanan kami sendiri. Selama bertahun-tahun, ICT telah berkembang pesat dan melayani lebih dari 1.700 Pelanggan di lebih dari 80 negara. Pabrik kami mengikuti manajemen kualitas yang ketat dan proses pengujian mesin sebelum pengiriman. Untuk pelanggan yang membangun pabrik perakitan PCB baru, ICT dapat menyediakan pemilihan mesin, tata letak jalur, perencanaan proses, pemasangan, pelatihan, dan dukungan teknis jangka panjang. Dengan Mesin Pick And Place SMT SMD SAMSUNG SCM1-D Berbiaya Rendah, pelanggan dapat membangun proses SMT yang lebih fleksibel untuk penempatan komponen khusus.
