Surface Mount Technology (SMT) memainkan peran penting dalam perakitan PCB modern, dan konveyor SMT sangat penting untuk mengangkut papan PCB secara efisien melalui berbagai tahap produksi. Berbagai jenis konveyor PCB SMT dirancang untuk memenuhi kebutuhan yang berbeda di jalur produksi SMT.
Apakah Anda merupakan produsen PCB, integrator peralatan, pemasok mesin SMT atau insinyur proses SMT, memahami berbagai jenis konveyor dapat membantu Anda memilih solusi penanganan PCB yang tepat untuk kebutuhan Anda.
Artikel ini akan mengeksplorasi berbagai jenis konveyor penanganan PCB, prinsip kerja mereka, fitur utama, dan skenario aplikasi.
Klasifikasi konveyor SMT berdasarkan metode transmisi

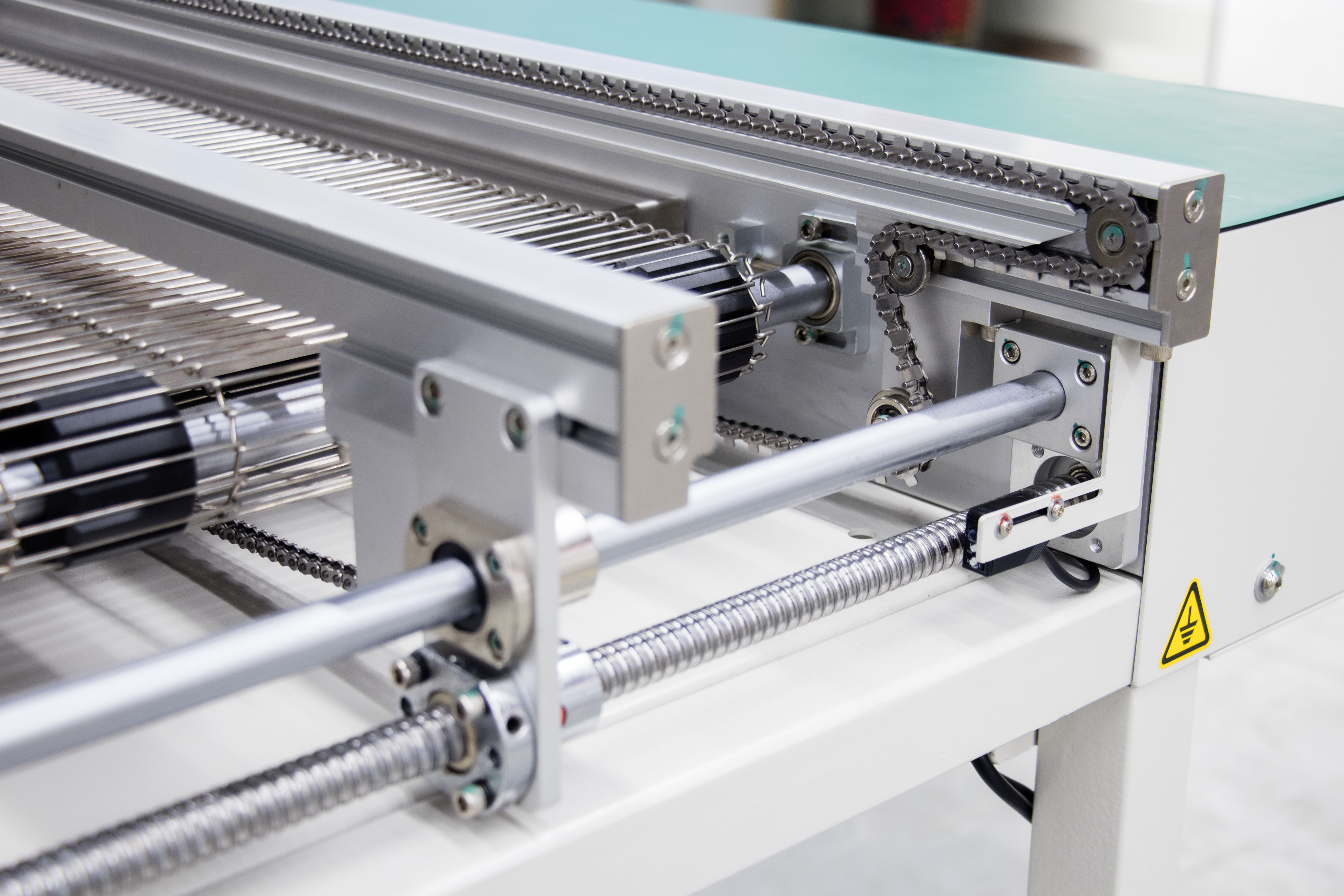

1. Chain Conveyor (Rantai Konveyor PCB)
Konveyor rantai menggunakan mekanisme yang digerakkan oleh rantai untuk mengangkut papan PCB, membuatnya cocok untuk jalur produksi volume besar berkecepatan tinggi.
Prinsip Kerja:
Konveyor rantai menggunakan rantai logam atau rantai plastik anti-statis sebagai media transmisi, dan menggerakkan rantai melalui motor untuk memastikan transmisi PCB yang lancar di jalur produksi.
Fitur Utama:
-
Resistensi suhu tinggi: Cocok untuk transmisi PCB setelah proses suhu tinggi seperti solder reflow dan solder gelombang.
-
Kapasitas bantalan yang kuat: Cocok untuk papan PCB yang lebih berat atau lebih besar, seperti motherboard server, modul daya, dll.
-
Desain Anti-Statis: Rantai perlindungan ESD dapat secara opsional dilengkapi untuk mengurangi dampak listrik statis pada PCB.
Transfer PCB dalam jalur produksi SMT, terutama setelah transfer PCB suhu tinggi atau berat.
Transfer PCB sebelum dan sesudah solder reflow dan solder gelombang.
Ukuran besar atau bahan khusus PCB (seperti substrat logam) persyaratan transfer.

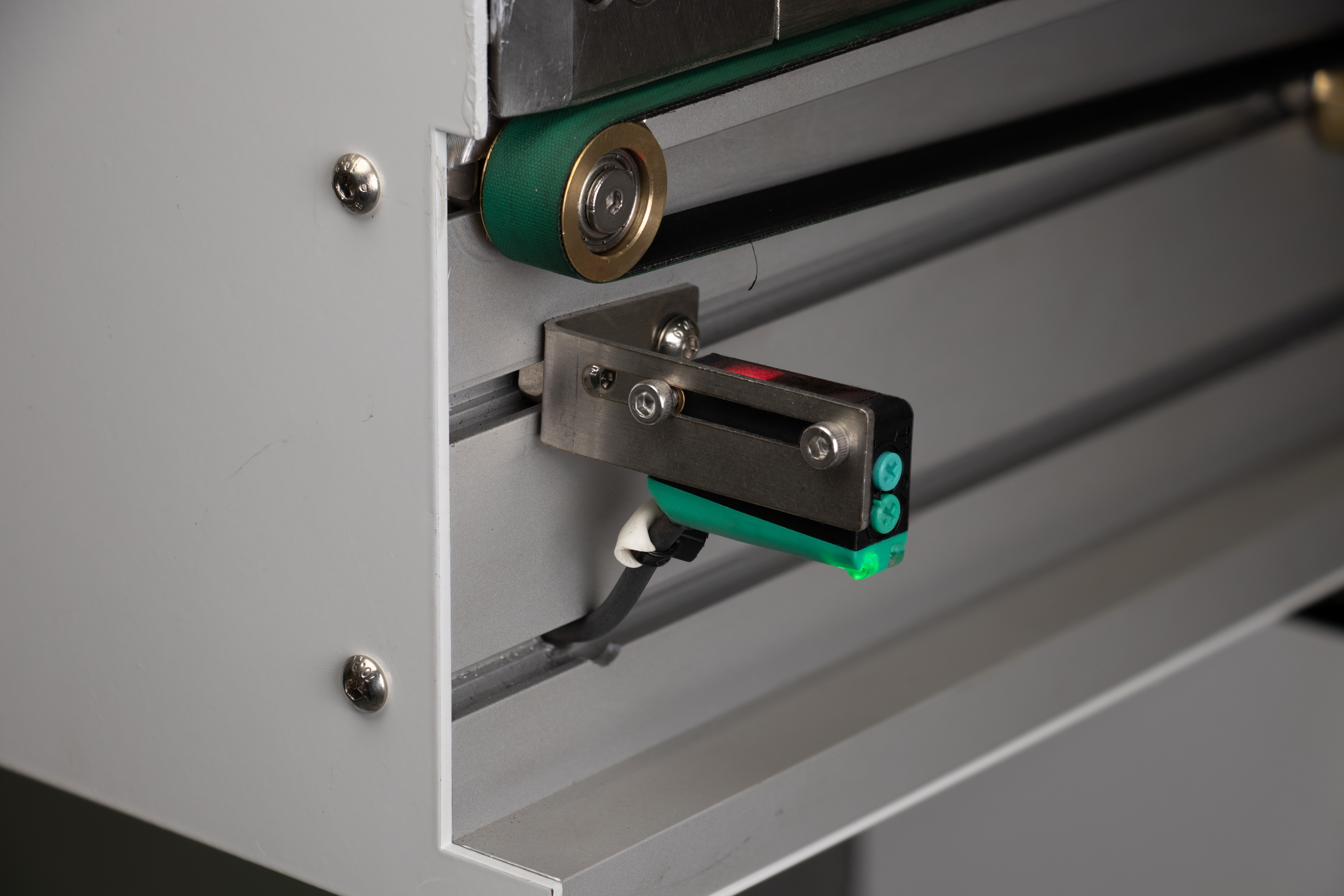

2. Sabuk Konveyor (Sabuk Konveyor PCB)
Jenis workstation ini menggunakan konveyor sabuk untuk mengangkut papan PCB, biasanya diposisikan secara horizontal atau di lereng, dan cocok untuk produksi skala menengah hingga besar.
Prinsip Kerja:
Konveyor PCB tipe sabuk menggunakan sabuk karet atau sabuk PU anti-statis sebagai media transmisi, dan bergantung pada rol atau roda penggerak untuk menggerakkan sabuk untuk mencapai transmisi PCB.
Fitur Utama:
Smooth Transmission: Kurangi getaran PCB, cocok untuk proses dengan persyaratan stabilitas tinggi.
Ringan dan fleksibel: Struktur sederhana, cocok untuk berbagai tata letak lini produksi.
Berbagai aplikasi: dapat digunakan untuk berbagai ukuran dan ketebalan PCB tanpa batasan.
Aplikasi:
PCB menyampaikan sebelum dan sesudah SMT Patching.
Cocok untuk transmisi PCB standar atau komponen elektronik kecil.
Membutuhkan kebisingan rendah dan lingkungan produksi getaran rendah, seperti manufaktur elektronik presisi tinggi.
3. Roller Conveyor (Konveyor Transfer PCB)
Workstation roller conveyor menggunakan beberapa rol paralel untuk mentransfer papan PCB, yang biasa digunakan untuk transportasi jarak pendek, dan cocok untuk jalur produksi skala kecil hingga menengah.
Prinsip Kerja:
Rol ini digerakkan oleh operator atau mesin, mentransfer PCB melalui aksi rolling fisik. Sistem ini sangat cocok untuk PCB yang berbentuk tidak teratur atau lebih berat.
Fitur Utama ：
Hemat biaya, mudah dipelihara, dan mendukung beban yang lebih berat, membuatnya ideal untuk komponen elektronik dan PCB yang berbentuk tidak teratur atau lebih berat.
Disesuaikan dengan ukuran papan PCB yang berbeda, memastikan fleksibilitas untuk berbagai aplikasi.
Mendukung transfer PCB manual dan otomatis untuk operasi yang fleksibel.
Pemeliharaan sederhana dan biaya operasional yang lebih rendah, menawarkan efisiensi jangka panjang.
Aplikasi:
Konveyor buffer SMT antara berbagai tahap pemrosesan.
Pengaturan konveyor inspeksi PCB untuk inspeksi manual.
Jalur produksi kecil atau menengah, mampu menangani berbagai ukuran PCB.
Mengangkut PCB yang lebih berat atau yang membutuhkan penanganan khusus.
4. Konveyor Mata Bull
Stasiun docking mata banteng menyesuaikan PCB ke arah tertentu melalui platform berputar untuk memastikan docking yang akurat dengan peralatan hilir. Ini sering digunakan dalam jalur produksi SMT untuk memasuki proses plug-in setelah ditambal.
Fitur:
Rotasi yang tepat: Sudut rotasi PCB dapat dikontrol untuk memastikan docking yang akurat.
Kemampuan beradaptasi yang tinggi: dapat beradaptasi dengan persyaratan proses produksi dalam arah yang berbeda dan mengoptimalkan tata letak jalur produksi.
Stabilitas yang kuat: Ini mengadopsi mekanisme berputar presisi tinggi untuk memastikan kelancaran operasi dan mengurangi kesalahan pergerakan PCB.
Jenis konveyor penanganan PCB apa yang Anda sukai? >>>
Klasifikasi Konveyor Perakitan PCB Berdasarkan Fungsi

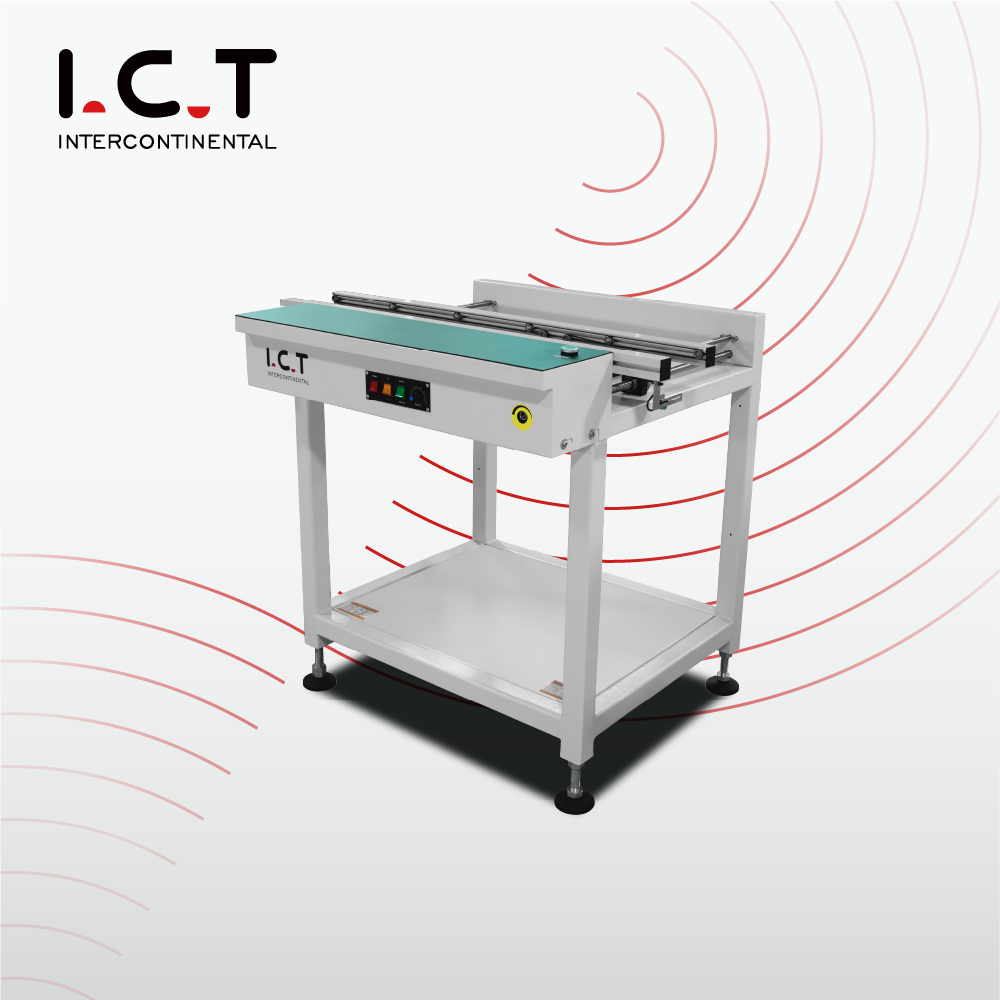

1. Standar SMT Conveyor (Conveyor untuk PCB)
Digunakan untuk mentransfer papan PCB di jalur produksi SMT dan menghubungkan perangkat pengangkutan standar antara perangkat yang berbeda.
Prinsip Kerja:
Motor digerakkan oleh sabuk atau rantai untuk mentransfer PCB di sepanjang trek ke proses berikutnya.
Fitur:
Struktur sederhana, biaya rendah, cocok untuk semua jalur produksi SMT.
Dapatkan Kutipan >>
2. Konveyor PCB SMT multi-fungsi
Konveyor multifungsi adalah perangkat yang mengintegrasikan beberapa fungsi dalam satu, yang bertujuan untuk meningkatkan fleksibilitas dan efisiensi jalur produksi.
Dibandingkan dengan konveyor SMT fungsional tradisional, konveyor multifungsi biasanya memiliki tipe berikut:

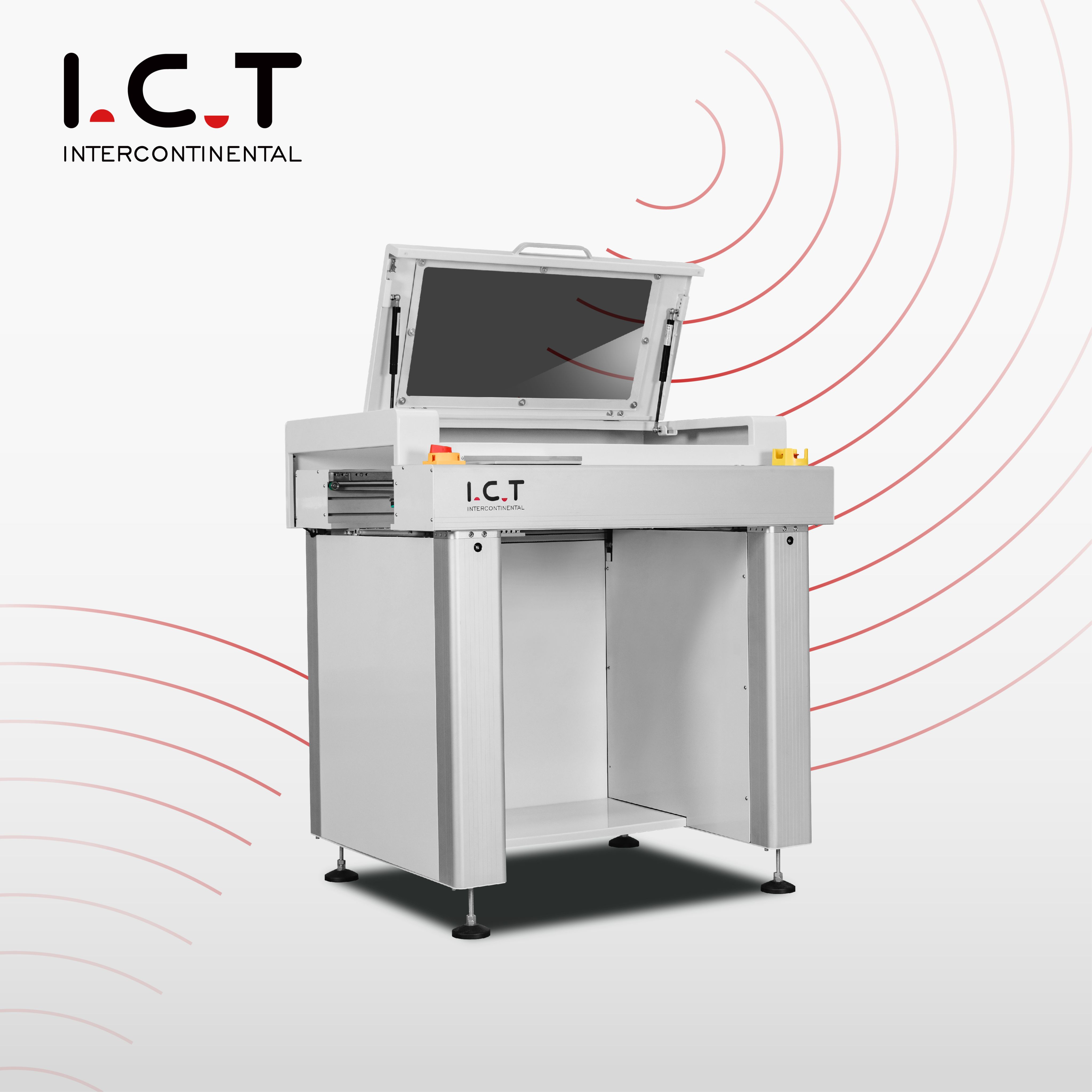

2-1. SMT Link/Inspection Conveyor
Aplikasi:
Prinsip Kerja:
Memberikan platform transfer PCB yang stabil, dilengkapi dengan pencahayaan dan kaca pembesar untuk inspeksi atau pengerjaan ulang visual manual.
Fitur:
PCB dapat dihentikan secara individual, operator dapat memeriksa atau mengerjakan ulang, beberapa model mendukung trek ganda atau kecepatan yang dapat disesuaikan.
Dapatkan Kutipan >>
2-2. SMT PCB Cooling Conveyor
Aplikasi:
Setelah solder/solder gelombang reflow/solder selektif, pastikan PCB berada pada suhu yang aman sebelum memasuki proses inspeksi atau perakitan.
Sebelum proses yang sensitif terhadap suhu, seperti pelapisan atau langkah perakitan tertentu.
Prinsip Kerja ：
Konveyor pendingin PCB menggunakan pendinginan alami atau udara untuk menurunkan suhu PCB, memastikan transfer yang stabil ke inspeksi atau perakitan.
Fitur:
Konveyor pendingin PCB dengan cepat mendingin menggunakan pendinginan alami atau udara, mendukung aliran udara yang dapat disesuaikan, memastikan operasi yang stabil, dan banyak digunakan untuk manajemen suhu setelah menyolder.
Dapatkan Kutipan >>

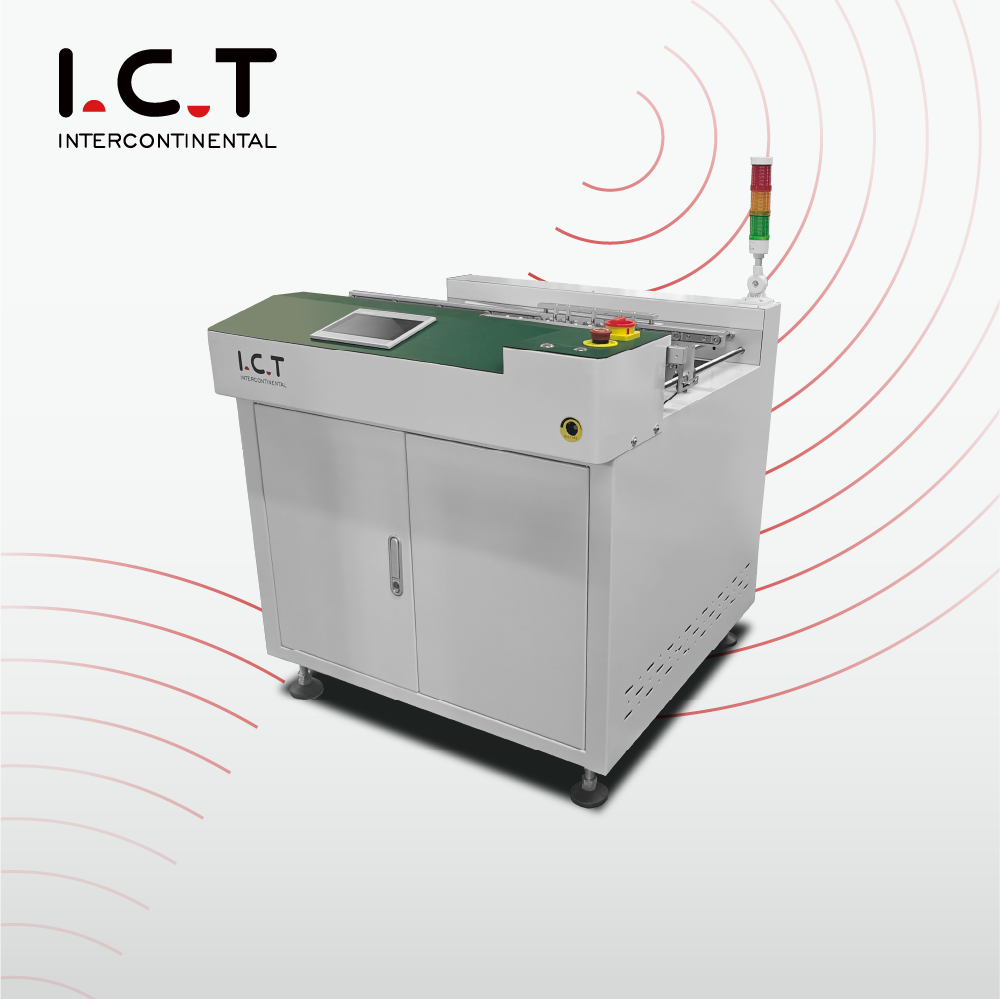

2-3. Smt pcb tolak konveyor
Aplikasi:
Penyaringan produk yang rusak di jalur produksi;
Digunakan bersama dengan AOI, SPI, I.C.T dan peralatan inspeksi lainnya;
Mencegah produk yang rusak memasuki proses berikutnya dan meningkatkan laju hasil.
Prinsip Kerja:
Mendeteksi status PCB dan secara otomatis mengalihkan PCB yang tidak memenuhi standar ke area pengerjaan ulang yang berdedikasi.
Fitur:
Akurasi deteksi tinggi, skrining manual atau otomatis, dan peningkatan manajemen kualitas produksi.
Dapatkan Kutipan >>
2-4. SMT PCB Telescopic Conveyor
Aplikasi:
Prinsip Kerja:
Panjang trek dapat disesuaikan agar sesuai dengan ukuran PCB yang berbeda atau persyaratan produksi.
Fitur:
Jarak transmisi dapat disesuaikan secara dinamis untuk meningkatkan fleksibilitas jalur produksi.
Dapatkan Kutipan >>
2-5. SMT PCB Flipper / Inverter
Aplikasi:
Produksi PCB yang membutuhkan pemasangan dua sisi
Setelah pemasangan SMT selesai, balikkan untuk plug-in solder
Prinsip Kerja:
PCB diputar 180 ° melalui mekanisme membalik pneumatik atau mekanis, cocok untuk pemrosesan dua sisi.
Fitur:
Operasi pembalikan yang tepat dan stabil, cocok untuk proses patch dan plug-in dua sisi.
Dapatkan Kutipan >>
2-6. SMT PCB Turn Conveyor / Diverter
Aplikasi:
Ruang jalur produksi terbatas, perlu menyesuaikan arah transmisi PCB
Hubungkan peralatan ke arah yang berbeda
Prinsip Kerja:
Digunakan untuk mengarahkan kembali aliran PCB ke saluran yang berbeda di a
Jalur produksi (putar 90 °, 180 °, 270 °).
Fitur:
Mengoptimalkan tata letak jalur produksi, mengurangi ruang lantai, dan beradaptasi dengan persyaratan proses yang kompleks.
Dapatkan Kutipan >>
2-7. SMT PCB Translation Shuttle Conveyor
Aplikasi:
Jalur produksi berkecepatan tinggi, mengurangi hambatan transmisi jalur tunggal;
Koneksi sebelum dan sesudah mesin penempatan jalur ganda atau solder reflow jalur ganda.
Prinsip Kerja:
Melalui mekanisme pemindahan horizontal, PCB dipindahkan dari satu trek ke trek lainnya untuk mencapai transmisi dual-track atau multi-track.
Fitur:
Mendukung switching multi-track, meningkatkan efisiensi produksi, cocok untuk peralatan dual-track atau multi-track.
Dapatkan Kutipan >>
← Klik gambar untuk video

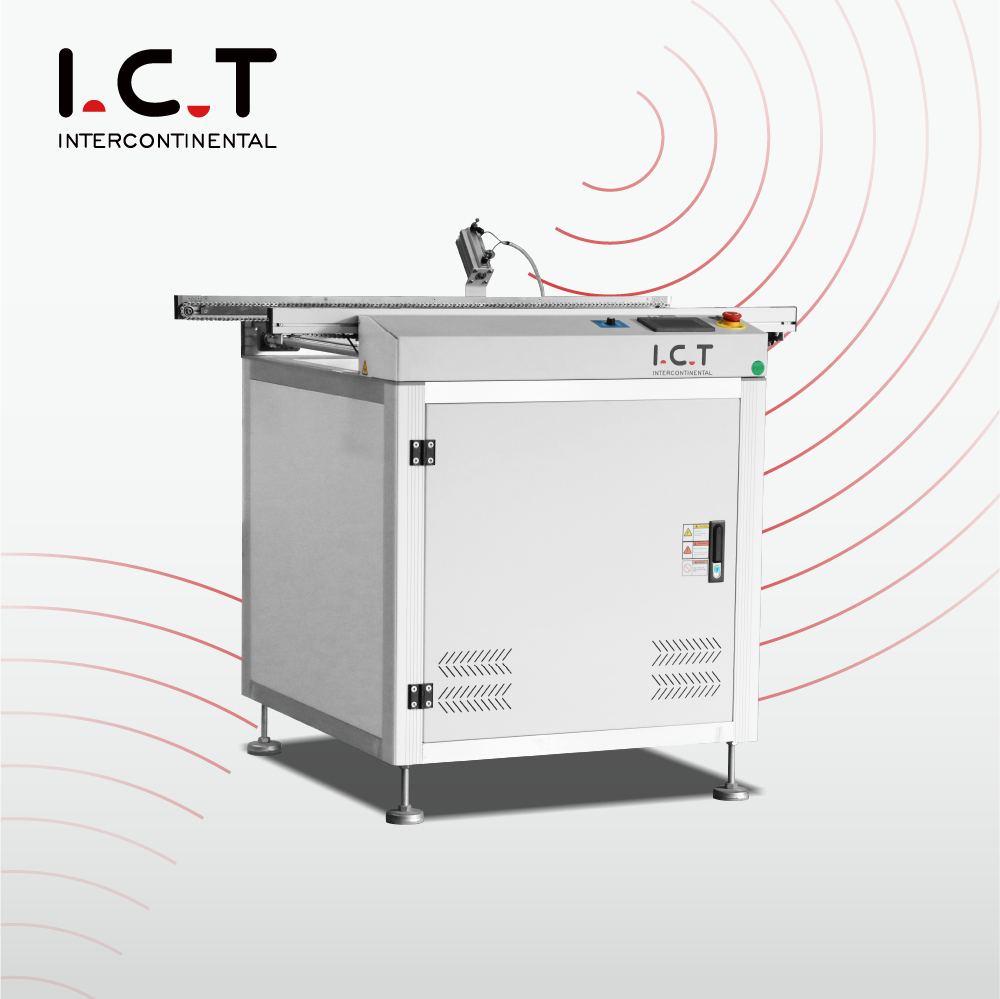

2-8. SMT PCB Ubah Mesin Edge (PCB Rotating Conveyor)
Aplikasi:
Prinsip Kerja:
Melalui mekanisme berputar, PCB diubah berdampingan (90 ° atau 180 °) untuk menyesuaikan arah atau sudut transmisi.
Fitur:
Cocok untuk proses produksi yang membutuhkan perubahan samping dan mengoptimalkan koneksi peralatan.
Dapatkan Kutipan >>
← Klik gambar untuk video
3. Konveyor Otomatis (Inline SMT Conveyor)
Konveyor otomatis terintegrasi dengan peralatan seperti robot dan AOI pada jalur produksi SMT, memungkinkan produksi sepenuhnya otomatis, meningkatkan efisiensi dan kualitas produk dengan secara otomatis menangani PCB.
Prinsip Kerja:
Konveyor otomatis terhubung dengan robot dan peralatan AOI untuk secara otomatis mengangkut dan memproses PCB. Robot menempatkan komponen, AOI memeriksa kualitas solder, dan conveyor memastikan transfer PCB yang lancar antar perangkat selama produksi.
Fitur Utama:
Transmisi Efisien: Menyediakan transportasi PCB berkecepatan tinggi dan stabil, mengurangi intervensi manual dan meningkatkan efisiensi.
Konveyor yang tepat: Bekerja mulus dengan robot dan AOI untuk memastikan transfer dan penentuan posisi PCB yang akurat.
Kontrol Cerdas: Fitur sistem cerdas yang menyesuaikan kecepatan dan jalur untuk produksi fleksibel.
Pemantauan waktu nyata: Memantau status produksi secara real time, dengan cepat mengidentifikasi dan menangani masalah.
Aplikasi:
Line SMT sepenuhnya otomatis: Bekerja dengan robot dan AOI untuk produksi tanpa pengawasan.
Perakitan PCB presisi tinggi: Memastikan transfer PCB yang akurat untuk perakitan yang tepat.
Produksi Fleksibel: Mengaktifkan switching cepat untuk produksi multi-varietas, batch kecil.
Klasifikasi Konveyor SMT Line Berdasarkan Aplikasi
Dalam industri manufaktur elektronik, konveyor PCB dapat digunakan dalam berbagai jalur produksi untuk memenuhi proses dan persyaratan produksi tertentu tergantung pada skenario aplikasi mereka.
Berikut ini adalah beberapa skenario aplikasi utama dan karakteristiknya:
1. Jalur produksi SMT:
Aplikasi: Menghubungkan peralatan seperti printer, mesin penempatan, dan solder reflow untuk memastikan transmisi PCB yang lancar.
Persyaratan: Penentuan posisi yang tepat, kecepatan yang dapat disesuaikan, dan kompatibilitas tinggi untuk produksi presisi berkecepatan tinggi.
2. Jalur Produksi Solder Gelombang:
Aplikasi: Memandu PCB ke oven solder gelombang, memastikan kualitas dan konsistensi penyolderan.
Persyaratan: Resistensi suhu tinggi, mencegah warping PCB, dan mempertahankan kecepatan stabil untuk penyolderan yang efektif.
3. Plug-in Component Assembly Production Line:
4. Lini Produksi Inspeksi dan Pengujian:
Jalur produksi SMT

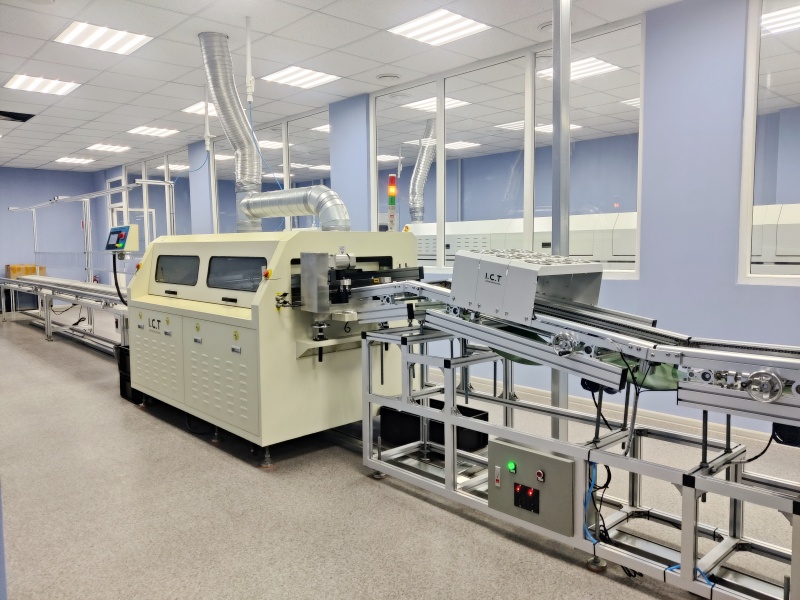

Jalur perakitan celup
Ingin meningkatkan jalur produksi Anda? >>>
Klasifikasi PCB Conveyor Berdasarkan Materi
Dalam industri SMT, konveyor SMT tergantung pada materi, konveyor terutama dibagi menjadi dua kategori:
1. Konveyor logam:
2. Konveyor plastik:
Saat memilih material untuk konveyor, penting untuk mempertimbangkan kebutuhan spesifik jalur produksi SMT, termasuk kondisi lingkungan, persyaratan beban, dan kendala anggaran, untuk memastikan kinerja dan keandalan peralatan.
Klasifikasi Conveyor Penanganan PCB Berdasarkan Konfigurasi
Konveyor PCB PLC kelas atas I.C.T

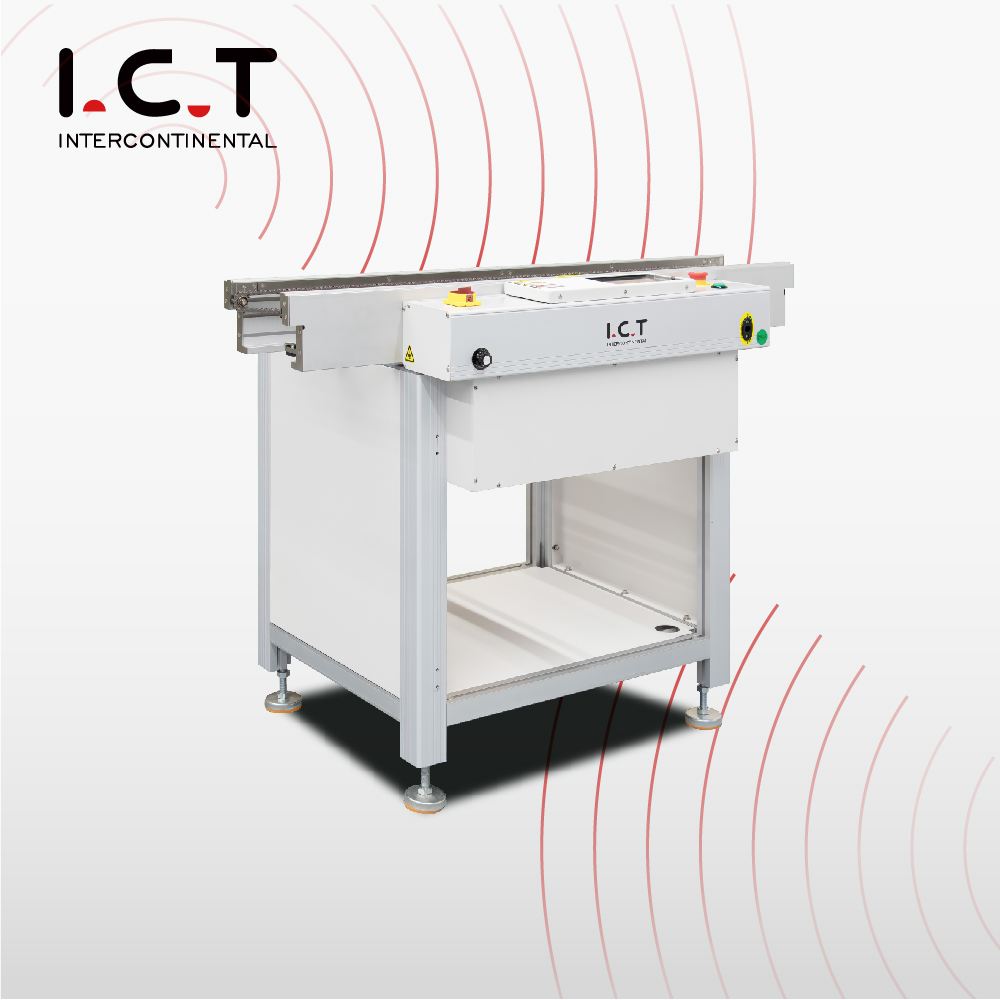

Konveyor berbasis PLC
Konveyor Lanjutan dengan Programmable Logic Control (PLC).
Fitur layar sentuh untuk pemantauan real-time dan pemrograman khusus.
I.C.T PCB Conveyor Umum
Konveyor berbasis mikrokontroler
Fungsionalitas yang disederhanakan
Digunakan dalam perakitan SMT dasar.
Klasifikasi sabuk konveyor SMT berdasarkan kecepatan
1. Konveyor PCB berkecepatan rendah
2. Konveyor PCB berkecepatan tinggi
Bagaimana cara memilih konveyor SMT yang tepat untuk produksi Anda?
Memilih sistem konveyor PCB yang tepat tergantung pada kebutuhan produksi tertentu, seperti ukuran PCB, kecepatan pemrosesan, dan tingkat otomatisasi. Apakah Anda memerlukan konveyor rantai untuk PCB tugas berat, konveyor sabuk untuk penanganan presisi, atau konveyor mengambang udara untuk sirkuit sensitif, memilih peralatan yang tepat sangat penting untuk efisiensi dan kualitas.
Bagi mereka yang ingin mengintegrasikan konveyor SMT berkinerja tinggi ke dalam lini produksi mereka, memahami klasifikasi ini dapat membantu membuat keputusan yang tepat. Apakah Anda mencari produsen konveyor SMT yang andal?
Hubungi kami hari ini untuk menemukan solusi terbaik untuk kebutuhan konveyor perakitan PCB Anda! >>>
