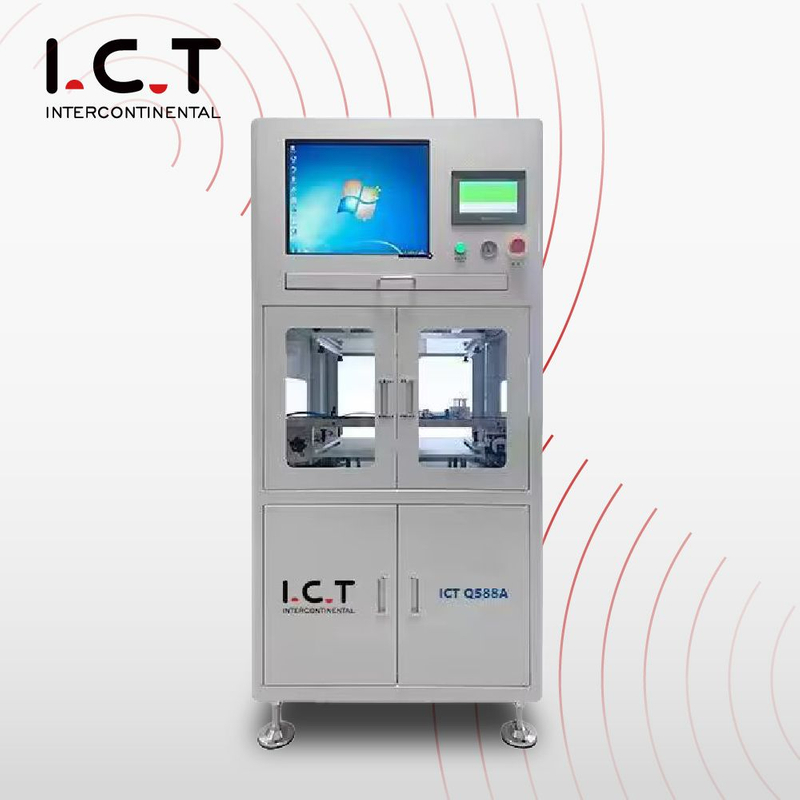

I.C.T-Q588A
I.C.T
On-line I.C.T Tester
| Kuantitas: | |
|---|---|
Dilengkapi dengan teknologi uji jet EC
Desain CMOS + kartu saklar putar ulang
Teknologi uji broadband sejati
Antarmuka win7 yang dimanusiakan, pengoperasian sederhana dan mudah digunakan
Tampilan papan yang kuat
Teknologi uji lima kawat, hingga empat komponen terminal dapat diuji
Debug program uji otomatis ATPD
Meningkatkan laporan analisis statistik dan memantau kualitas produksi secara efektif
| Model | I.C.T-Q588A |
| Ukuran PCB | 500mm x 350mm (STANDAR) |
| Poin tes | Standar 256 poin (1024 poin adalah opsional) |
| Ganti Kartu | 128/panci |
| Poin terisolasi | 10 langkah untuk setiap tes, secara otomatis dapat belajar mengisolasi |
| Kecepatan tes | 0,5 detik/1024 poin (Terbuka/Pendek) 2ms ~ 40ms/langkah (uji komponen) |
| Rentang tes | Resistansi: 0,05 Ω~ 100M Ω ( 2 kabel) ± 1% - 5% (empat kabel) ± 10m Ω.Kapasitansi 1pf ~ 40MF ± 2%-5%. Induktansi 1uH ~ 50H, ± 2% - 5%. Dioda 0,1 ~ 9V ± 1%-3%. Dioda Zener: 0,1 ~ 15V ± 1%-3%. Transistor : Pengukuran tegangan saturasi VCE pada tiga terminal transistor bernilai β. FET : Uji tiga terminal transistor efek medan VDS, CD, RD (aktif). Coupler optik dan pemutus sirkuit: empat terminal untuk menguji tegangan atau resistansi konduksi. |
| Fitur opsional unggulan | Resistor mikro (tipe empat kabel): Minimum 50mΩ (empat kabel) ±10mΩ DRMode: Dapat mengukur kebocoran paralel dioda atau IC dan pengelasan kosong Fungsi Kunci: Program ditangguhkan selama pengujian kunci, dan kualitas kunci diperiksa dengan pengoperasian manual. Stempel otomatis: Uji peralatan stempel otomatis LULUS atau Gagal Penempatan monitor: Monitor orientasi penempatan (PASS atau Fail shunt) Multi-tekan: Sistem tekan ganda atau ganda Pemantauan laju tembus: Saat laju tembus Fungsi grafis：Tampilan Papan & Produksi Otomatis Tampilan Papan Fungsi multi-papan: Ekspansi otomatis panel & pemilihan sub-panel & deteksi otomatis |
| Sumber Daya listrik | AC:220V,50/60HZ,3Kw |
| Dimensi (mm) | 1000*750*1600 Dapat disesuaikan sesuai kebutuhan |
| Berat | Kira-kira: 350kg |
