TIK-1200
I.C.T
| Kuantitas: | |
|---|---|
| Mesin Printer Solder Otomatis Penuh

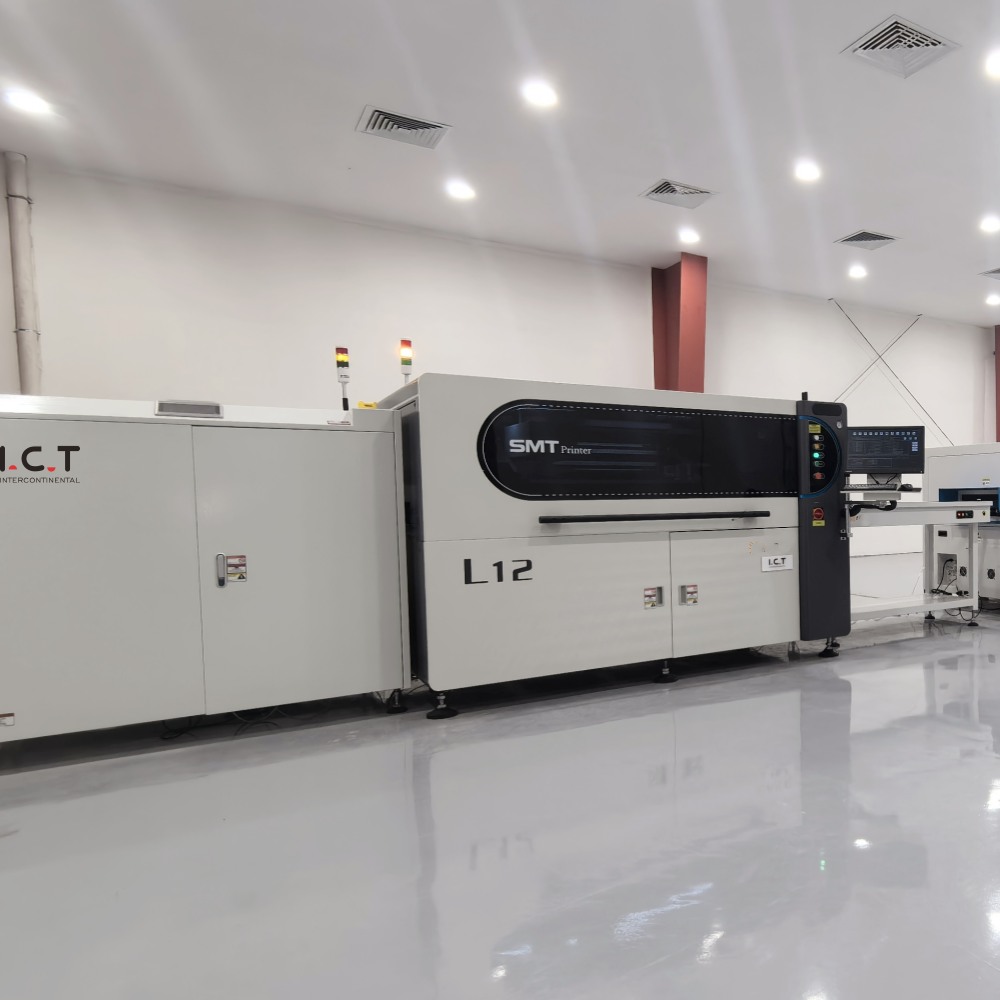

Mesin printer solder otomatis penuh ICT-1200 menangani PCB LED hingga 1200mm dengan otomatisasi tinggi. Memenuhi Industri 4.0 dan terhubung ke MES tanpa cacat. Ulangi akurasi ±0,015mm, cetak 0,03mm. Mesin cetak stensil ini dengan papan proses PCB 8050~1200350mm. Ini mencakup pencetakan lem, pembersihan otomatis, kontrol tekanan untuk meningkatkan output dan memangkas biaya. Suku cadang dari Panasonic dan SMC menjaga tingkat kegagalan tetap rendah. Sistem Windows 10 memungkinkan pengaturan baru dalam 5-10 menit. Cocok untuk lampu LED, elektronik kendaraan, SMD umum. Printer solder PCB yang dipimpin 1200mm ini menawarkan pengoperasian yang stabil dan penggunaan yang mudah.
| Fitur
Suspensi jembatan lengkung dengan tautan squeegee langsung di mesin printer solder otomatis penuh. Dua motor penggerak menggerakkan tekanan untuk akurasi. Rel geser menahan posisi sebelum dan sesudah pencetakan. Kepala yang ditangguhkan menyesuaikan tekanan dengan umpan balik langsung. Ini menyeimbangkan kekuatan online dan mendukung berbagai cara pemisahan. Hal ini mengurangi cacat pada papan LED 1200mm dan memastikan penyisipan merata.
Desain sabuk menghentikan kemacetan PCB di mesin cetak stensil dengan PCB ini. Motor mengatur kecepatan dan pemberhentian yang tepat. Arah berubah sesuai garis: kiri-kanan atau lainnya. Klem samping ditambah papan penahan vakum rata dengan stensil. Bekerja dengan PCB yang tipis atau melengkung. Hal ini menjaga kelancaran kontak dan kecepatan saluran tetap tinggi dalam pekerjaan SMT.
Pilihan kering, basah, atau manual untuk printer solder PCB led 1200mm. CCD terpisah dari semprotan untuk pandangan yang jelas. Semprotkan menutupi secara merata dari atas ke bawah, menghemat alkohol dan kertas. Penggunaan trek perangkat lunak. Vakum yang kuat mengeluarkan residu dengan cepat. Hal ini menjaga kondisi stensil dan kualitas cetak dengan waktu berhenti yang lebih sedikit.
| Spesifikasi
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Ukuran bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Arah transportasi | Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan | ||
| Sistem pendukung | Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan | ||
| Sistem Penjepit | Penjepit samping (nosel vakum, tekanan Z otomatis yang dapat ditarik adalah pilihan) | ||
| Kepala Pencetak | Dua printhead bermotor independen | ||
| Tipe Penyapu | Baja tahan karat (standar), plastik | ||
| Sistem pembersih | Kering, basah, vakum | ||
| Inspeksi | Inspeksi 2D (Standar) | ||
| Catu daya | AC:220±10%,50/60HZ,3Kw | ||
| Metode kontrol | Kontrol PC | ||
| Dimensi (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | TIK-6561 | TIK-9060 |
| Ukuran bingkai (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Ukuran PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensi (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Video Sukses Pelanggan
Pada tahun 2025, para insinyur TIK pergi ke pabrik lampu LED rumah untuk pemasangan dan pelatihan. Pelanggan membutuhkan 13 mesin dalam barisan sepanjang 29 meter, tetapi ruangannya berukuran 21x5 meter. Kami membuat tata letak bentuk U agar sesuai dengan ukuran 16x2,7 meter. Dua hari untuk penyiapan: pengkabelan, penempatan, pengujian, dan tautan termasuk mesin printer solder otomatis lengkap. Pelatihan enam hari mencakup pemuatan papan, pengaturan, pembersihan, perbaikan, dan data MES. Jalur dimulai tanpa masalah, meningkatkan output LED. Pelanggan mendapatkan penyesuaian yang disesuaikan tanpa ruang ekstra atau penundaan. Ini menunjukkan bagaimana mesin cetak stensil dengan PCB bekerja di area sempit untuk hasil yang cepat.
| Dukungan Layanan dan Pelatihan
ICT menangani instalasi penuh, pemeliharaan, dan pelatihan untuk mesin printer solder otomatis penuh. Insinyur memeriksa kebutuhan pelanggan, menggambar rencana jalur yang disesuaikan, menyesuaikan proses, dan menguji di lokasi. Pusat global mengirim suku cadang dengan cepat, menawarkan pemeriksaan jarak jauh, dan memperbarui perangkat lunak. Pelatihan mengajarkan lari harian, rangkaian tekanan, langkah bersih, pembacaan kesalahan, dan kebiasaan aman. Kami melayani pelanggan di 72 negara dengan pengalaman 25 tahun. Hal ini membangun jalur dari awal, memperbaiki masalah dengan cepat, dan membantu pertumbuhan dengan biaya lebih sedikit.
| Ulasan Pelanggan
Pelanggan menyukai teknisi karena pengajarannya yang jelas dan bantuan yang cepat di lokasi. Mesin printer solder otomatis penuh mendapat pujian karena akurasinya yang stabil dan sedikit pemberhentian. Pengepakan dengan busa dan peti menjaga perlengkapan tetap aman dalam perjalanan jauh. Respons datang dengan cepat melalui telepon atau jarak jauh, menyelesaikan masalah dalam hitungan jam. Pelanggan mengatakan ini membangun kepercayaan dan menjaga jalur tetap berjalan.
| Sertifikasi dan Standar
ICT memiliki CE untuk keamanan, RoHS tanpa bahan berbahaya, ISO9001 untuk kontrol kualitas. Paten mencakup penyimpanan pembersihan, sakelar cepat, pelindung benturan, alat lem, pemeriksaan kesalahan, gaya cetak, langkah proses, stent kualitas, tisu stensil, kecepatan angkat, pergerakan sabuk. Ini membuat printer solder PCB led 1200mm aman dan baru untuk pasar dunia.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT menjalankan penelitian dan pengembangan sendiri serta membangun lokasi dengan 89 staf, 20 insinyur, dan terus berkembang sejak tahun 2012. Kami membantu 1.600 pelanggan di 72 negara dengan rangkaian SMT lengkap. Taman seluas 12.000m² menguji bagian-bagiannya, merakit dengan tepat, menjalankan uji coba yang panjang, mengelola kualitas dengan ketat. Hal ini menghasilkan kesalahan yang rendah dan umur peralatan yang panjang. Cabang-cabang di seluruh dunia memadukan pengetahuan global dengan layanan lokal. Kami fokus pada kesepakatan yang jujur, rencana sederhana, pembicaraan terbuka, kerja tim, kemenangan bersama. Pelanggan mendapatkan jalur dari nol, peningkatan, percepatan, pergeseran pasar.
