| Printer Stensil Otomatis Tingkat Lanjut
Printer Stensil Sepenuhnya Otomatis SMT dari ICT adalah pilihan utama untuk perakitan PCB modern. Mesin ini menawarkan presisi dan kecepatan tinggi, dengan siklus pencetakan 7 detik dan akurasi ±0,025mm. Ini mengotomatiskan aplikasi pasta solder, mengurangi kesalahan manual dan pemborosan sekaligus meningkatkan kualitas. Dirancang untuk industri seperti elektronik konsumen, LED, dan otomotif, produk ini dilengkapi kalibrasi PCB otomatis, tekanan alat pembersih karet yang dapat disesuaikan, dan pembersihan stensil. ICT mengintegrasikan sistem Industri 4.0 dan MES untuk solusi pabrik cerdas. Dengan pengoperasian yang mudah di Windows 10 dan bahan tahan lama dari merek ternama, ini memastikan keandalan jangka panjang. Printer ini membantu pabrik meningkatkan produktivitas dan memenuhi beragam kebutuhan dengan kinerja yang efisien dan stabil.
| Fitur
SMD printer layar ini memberikan akurasi pencetakan ±0,03mm, berkat sistem penglihatan canggihnya dengan cincin seragam dan sumber cahaya koaksial. Ini secara akurat mengidentifikasi berbagai tanda PCB, memastikan keselarasan sempurna untuk pelapisan timah dan FPC, sehingga meningkatkan kualitas produksi secara keseluruhan.
Printer stensil otomatis dilengkapi sistem pencocokan naik-turun canggih yang menyesuaikan dengan jenis PCB berbeda. Fitur ini memastikan penempatan stensil yang presisi, mengurangi kesalahan, dan meningkatkan efisiensi dalam proses manufaktur elektronik berkecepatan tinggi.
Dilengkapi dengan sistem pembersihan semprot yang unik, ia menawarkan opsi pembersihan kering, basah, dan manual. CCD dan desain pembersihan terpisah, dikontrol oleh perangkat lunak, menghemat bahan habis pakai dan menjaga stensil tetap bersih, memastikan kualitas pencetakan yang konsisten dari waktu ke waktu.
| Spesifikasi
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Ukuran bingkai (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Ukuran PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Arah transportasi | Kanan kiri; Kanan-kiri; Kiri-kiri; Kanan kanan | ||
| Sistem pendukung | Blok Pin Magnetik/Tabel Up-Down Disesuaikan/Dukungan | ||
| Sistem Penjepit | Penjepit samping (nosel vakum, tekanan Z otomatis yang dapat ditarik adalah pilihan) | ||
| Kepala Pencetak | Dua printhead bermotor independen | ||
| Tipe Penyapu | Baja tahan karat (standar), plastik | ||
| Sistem pembersih | Kering, basah, vakum | ||
| Inspeksi | Inspeksi 2D (Standar) | ||
| Catu daya | AC:220±10%,50/60HZ,3Kw | ||
| Metode kontrol | Kontrol PC | ||
| Dimensi (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | TIK-6561 | TIK-9060 |
| Ukuran bingkai (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Ukuran PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensi (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.

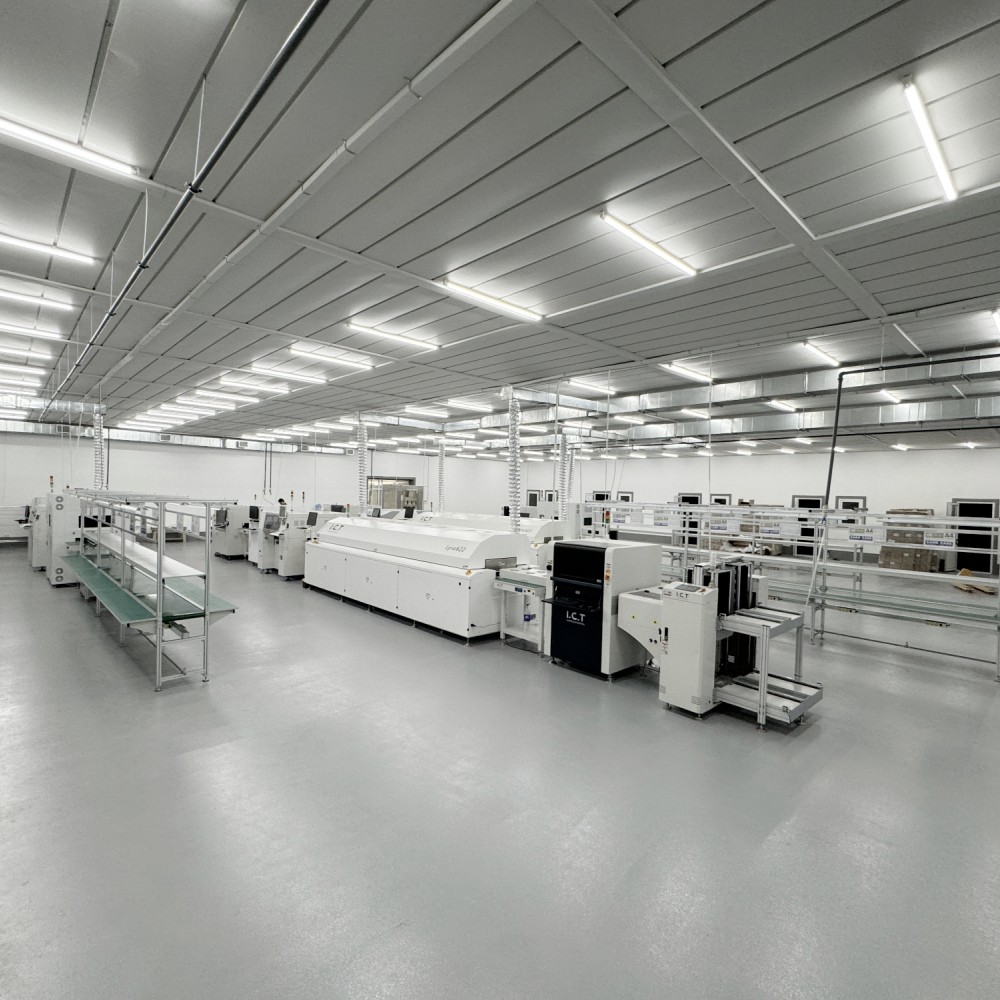

| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi kami dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Studi Kasus Pelanggan
Pada tahun 2025, para insinyur TIK mengunjungi pabrik lampu LED di rumah untuk memasang sistem printer stensil otomatis. Klien membutuhkan pengaturan kompak berbentuk U berukuran 16mx 2,7m dalam ruang 21mx 5m. Setelah 2 hari instalasi dan 6 hari pelatihan, proyek berhasil diselesaikan, memenuhi kebutuhan produksi klien dengan dukungan ahli.
| Dukungan Layanan dan Pelatihan
ICT menyediakan layanan instalasi, pemeliharaan, dan pelatihan profesional. Tim kami memastikan pengoperasian yang lancar dan menawarkan bantuan teknis berkelanjutan untuk membantu pelanggan mengoptimalkan penggunaan printer stensil layar elektronik mereka.
| Ulasan Pelanggan
Pelanggan menghargai keahlian teknisi kami selama pengaturan dan kinerja printer stensil layar yang andal. Mereka juga memuji pengemasan yang aman dan respons cepat terhadap pertanyaan teknis, sehingga membangun kepercayaan jangka panjang terhadap solusi kami.
| Sertifikasi dan Standar
ICT memegang CE, RoHS, ISO9001, dan berbagai paten, yang menunjukkan fokus kami pada keselamatan dan inovasi. Sertifikasi ini memastikan bahwa printer stensil elektronik kami memenuhi standar kualitas global.
| Tentang Perusahaan ICT dan Pabrik Kami
Didirikan pada tahun 2012, ICT adalah penyedia solusi elektronik terpercaya dengan pengalaman lebih dari 25 tahun. Dengan 89 staf, 20 insinyur, dan fasilitas seluas 12.000m², kami melakukan penelitian dan pengembangan dan produksi internal. Melayani 1.600+ pelanggan di 72 negara, pabrik kami menjunjung kontrol kualitas yang ketat dan sistem manajemen yang kuat, mendorong pertumbuhan pesat di seluruh dunia.
