TIK-MLS1200
I.C.T
| Kuantitas: | |
|---|---|
| Mesin Pemotong PCB Guillotine – Pemisahan Bersih Tanpa Limbah
Mesin Pemotong PCB Guillotine melakukan satu pekerjaan dengan baik: memotong PCB di sepanjang alur V dengan bahaya yang paling kecil. Papan tetap di tempatnya sementara bilahnya jatuh lurus ke bawah di bawah tekanan udara. Hal ini menjaga tegangan internal di bawah 180 mikro, yang berarti sambungan solder tidak retak dan komponen di sekitarnya tetap tidak rusak. Pemotongan terjadi tepat di tepi alur, dengan jarak bebas hanya 0,3 mm ke bagian-bagiannya, dan dapat menangani komponen dengan tinggi hingga 60 mm. Tidak ada motor yang berputar, tidak ada gesekan yang menggerus, sehingga debu tetap sedikit, karbon tidak terbentuk, dan hampir tidak ada residu logam yang muncul. Satu pemotongan membutuhkan waktu satu detik, dikendalikan oleh saklar kaki, dan bilah ditarik kembali dengan aman setelah digunakan. Masa pakai pisau melampaui enam juta siklus, dan pengamplasan sederhana akan mengembalikan ketajaman saat dibutuhkan. Dibandingkan dengan Mesin depaneling PCB V-cut yang dapat digeser atau dirutekan, metode ini menghindari panas ekstra, pemotongan lebih bersih, dan memerlukan lebih sedikit perawatan. Ini cocok untuk pabrik yang membutuhkan hasil yang andal dan bebas debu pada papan FR4 tanpa komplikasi.
ICT menawarkan lima tipe utama mesin V-cut, masing-masing dibuat untuk tujuan yang jelas:
Tipe manual standar: Sederhana dan berbiaya rendah untuk jumlah kecil.
Pemisah LED multi-bilah: Pemotongan bertahap secara perlahan untuk papan LED panjang.
Tipe guillotine: Penurunan bertenaga udara cepat untuk material yang lebih tebal.
Tipe geser bilah gerak: Penyesuaian fleksibel untuk berbagai alur.
Tipe grup multi-pisau: Menangani panjang tak terbatas dengan hasil yang stabil.
| Fitur
Pemisah LED Multi-Pisau
Mesin Pemotong PCB Guillotine multi-bilah menggunakan enam bilah melingkar dalam tiga kelompok yang memotong secara bertahap. Kelompok pertama mengambil 40% sepanjang alur V, kelompok kedua mengikuti 40% berikutnya, dan kelompok ketiga menyelesaikan 20% terakhir. Setiap jalan pintas menurunkan tekanan internal hingga 80% dibandingkan dengan satu jalan pintas panjang, sehingga papan aluminium dan strip LED tetap rata dan tidak melengkung. Pisau berasal dari Taiwan, bertahan lebih dari satu tahun, dan diasah berkali-kali. Kalibrasi laser frekuensi ganda menjaga lompatan ujung bilah di bawah 0,02 mm untuk kualitas yang konsisten. Platform tahan karat ekstra mencapai 1,2m atau 2,4m untuk papan yang lebih panjang. Bilah atas dan bawah dapat disesuaikan dengan tepat, dan balok khusus dapat disesuaikan dengan lebar berbeda. Penyesuaian X dan Y gratis meningkatkan akurasi. Desain ini cocok untuk produksi LED volume tinggi yang mengutamakan kerataan papan dan tepian yang bersih. Ini menghindari deformasi yang merusak panel mahal.

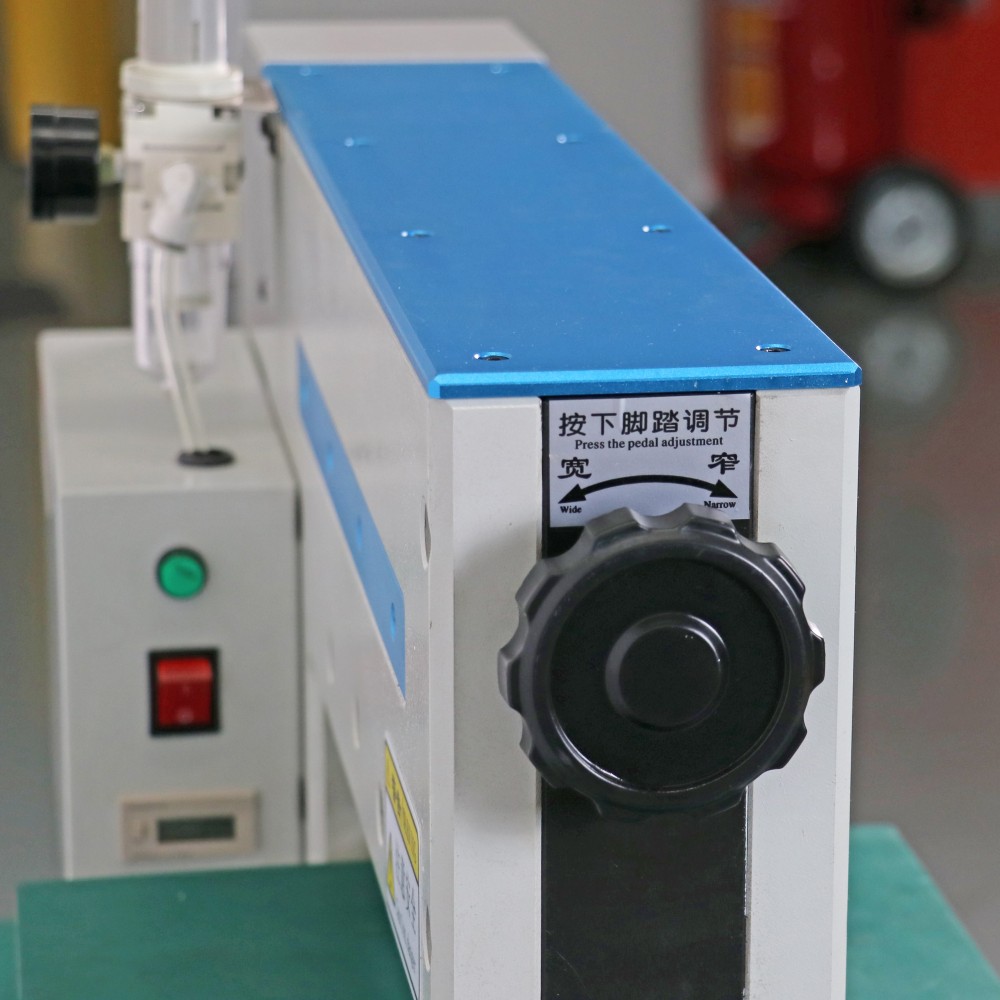

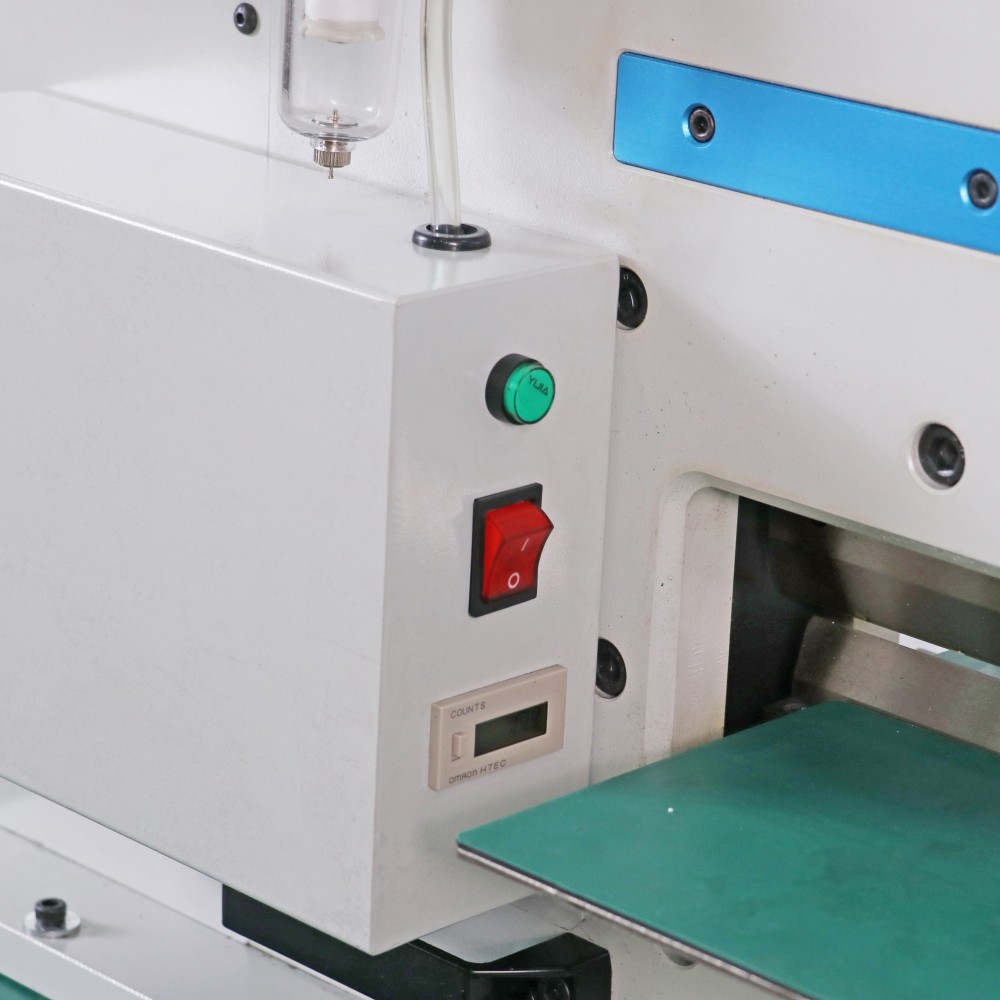

Mesin Potong V Tipe Guillotine

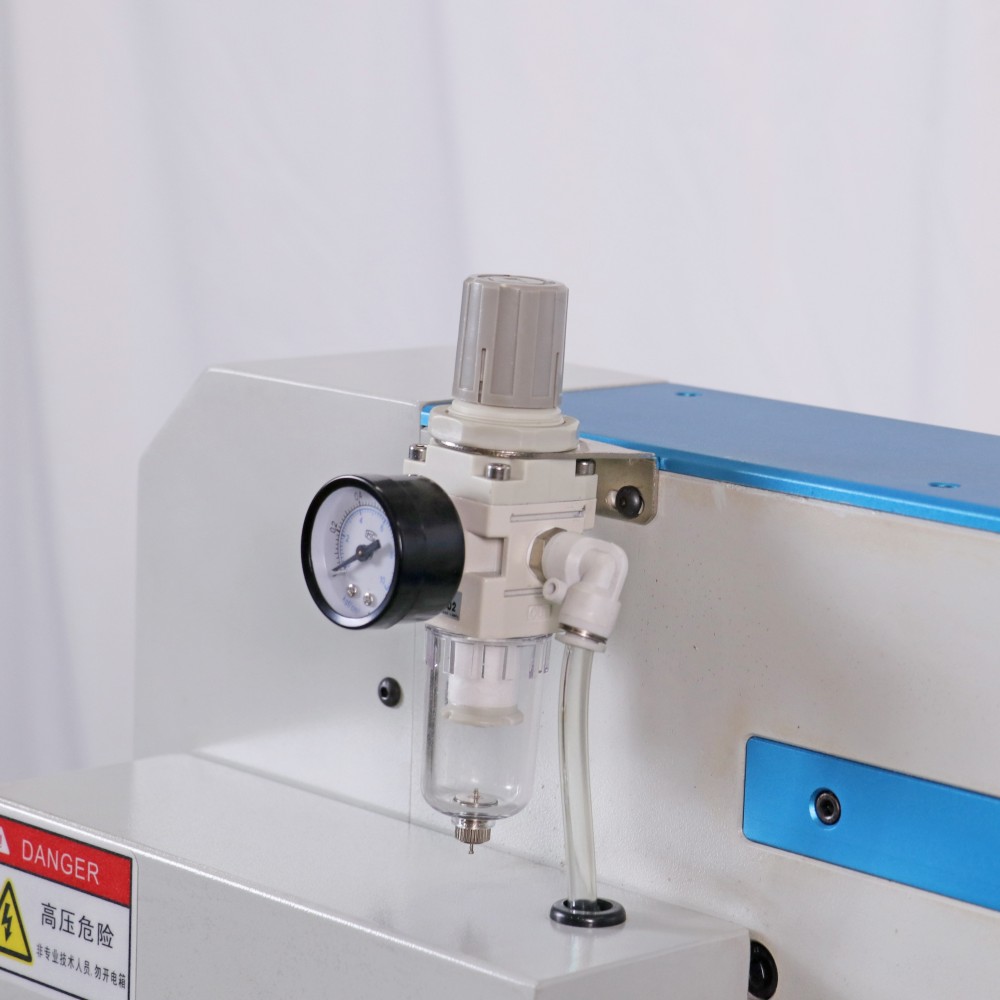

Mesin Pemotong PCB guillotine Guillotine turun lurus ke bawah dengan tenaga udara bersih. Stres tetap di bawah 180 mikro untuk melindungi solder dan komponen. Ini memotong di tepi alur V dengan jarak bebas 0,3 mm ke beberapa bagian dan menangani ketinggian hingga 60 mm. Tidak ada rotasi berarti tidak ada polusi debu atau karbon. Tidak ada gesekan yang hampir tidak meninggalkan residu logam. Satu pemotongan per detik berasal dari saklar kaki, dan aktivasi blade negatif menjaga posisi tetap aman. Umur pisau melebihi enam juta potongan. Pengamplasan sederhana mengembalikan tepian. Mesin ini cocok untuk papan FR4 dan pabrik yang membutuhkan pemisahan yang cepat dan bersih tanpa partikel di udara. Ini memberikan tepian yang tajam dan hasil yang dapat diandalkan hari demi hari. Para profesional memilihnya ketika kebersihan dan kecepatan lebih penting daripada pengaturan yang rumit.
Mesin V-Cut Move-Blade (Geser).
Mesin Pemotong PCB Guillotine bilah gerak memungkinkan operator mengontrol kecepatan geser dan jarak bilah agar sesuai dengan kedalaman alur V apa pun. PCB tetap terpasang, sehingga komponen setinggi hingga 34mm yang melintasi garis potong tetap aman. Tekanan rendah menghindari retak pada material solder atau papan. Rangka yang kuat memberikan stabilitas. Kustomisasi blade memenuhi kebutuhan khusus. Ini berfungsi dengan baik untuk produksi menengah, prototipe, atau toko yang menginginkan pemisahan yang sederhana dan terjangkau tanpa otomatisasi. Operator menyukai kontrol langsung yang memungkinkan mereka menyesuaikan diri dengan setiap papan dengan cepat. Hasil tetap bersih dan konsisten dalam penggunaan sehari-hari. Tipe ini menyeimbangkan fleksibilitas dengan biaya rendah untuk pabrik praktis.
| Spesifikasi
| Parameter | Manual Mesin Potong V Bilah Tunggal | Multi Bilah LED Pemisah | Tipe Guillotine Mesin Potong V | Pisau Bergerak (Geser) Mesin Potong V | Bilah Multi Grup Mesin Potong V PCB |
|---|---|---|---|---|---|
| Jenis Operasi | Manual (geser tangan) | Manual (dorongan tangan) | Manual (sakelar kaki pneumatik) | Manual (geser dapat disesuaikan) | Manual (dorongan multi-grup) |
| Pengaturan Pisau | 1 lingkaran + 1 bilah lurus | 6 bilah melingkar (3 kelompok atas/bawah) | Pisau guillotine lurus tunggal | 1 lingkaran + 1 lurus (celah yang dapat disesuaikan) | Beberapa kelompok bilah melingkar (multi-pisau khusus) |
| Panjang PCB | 0–350mm | Tidak terbatas (dengan platform 1,2m / 2,4m) | 0–330mm | 0–350 mm (umum) | Tidak terbatas atau sangat panjang (tergantung platform) |
| Ketebalan PCB | 0,8–5mm | 0,2–5mm | 0,3–5mm | 0,8–5mm | 0,2–5 mm (khas untuk multigrup) |
| Metode Pemotongan | Geser lintasan tunggal | 3 fase (40% + 40% + 20%) | Potongan satu pukulan ke bawah | Jalur tunggal dengan kedalaman yang dapat disesuaikan | Pemotongan berurutan multi-kelompok |
| Aplikasi Terbaik | PCB umum, prototipe, volume sedang | Strip LED panjang, PCB aluminium, LED volume tinggi | Papan FR4, tepi bersih/bebas debu | Komponen campuran, kedalaman V fleksibel | PCB ekstra panjang atau lebar, pemisahan efisiensi tinggi |
| Daftar Peralatan Jalur SMT
ICT membangun jalur SMT penuh yang menghubungkan unit loader, printer, mounter, oven reflow, AOI, konveyor, dan Mesin Pemotong PCB Guillotine ke dalam satu sistem kerja. Tata letak seperti bentuk U cocok untuk ruang sempit. Jajaran produk yang lengkap meningkatkan efisiensi, mengurangi cacat, dan menjaga kualitas tetap stabil untuk produk otomotif, LED, dan konsumen. Pelanggan mendapatkan bantuan perencanaan, pemasangan, dan dukungan berkelanjutan. Semuanya cocok sehingga produksi dimulai dengan cepat dan berjalan tanpa henti besar.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| Baris SMT | Jalur perakitan SMT Turnkey Ful-otomatis |
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Video Sukses Pelanggan
Pada awal tahun 2025, insinyur TIK Peter berangkat ke Uzbekistan selama enam belas hari untuk instalasi dan pelatihan. Pelanggan membeli lini SMT lengkap untuk motor dan suku cadang otomotif, termasuk printer otomatis 5151, mounter, oven reflow L8, AOI, unloader NG/OK, stasiun pengerjaan ulang BGA, walk-knife depaneler, mixer pasta solder, konveyor terjemahan, dan banyak lagi. Ruang pabrik terbatas, sehingga ICT merancang garis berbentuk U agar dapat memanfaatkan area tersebut dengan baik. Peter mengajari tim langkah demi langkah. Ketika dia pergi, pelanggan menjalankan lini secara mandiri dan memproduksi dengan lancar tanpa masalah.
| Dukungan Layanan dan Pelatihan
ICT menyediakan layanan dan pelatihan lengkap untuk setiap Mesin Pemotong PCB Guillotine dan lini SMT. Insinyur datang ke lokasi di seluruh dunia untuk memasang peralatan, menjalankan demonstrasi, dan melatih operator tentang penggunaan, pemeliharaan, pemecahan masalah, dan peningkatan proses. Pelatihan membangun keterampilan sehingga tim bekerja dengan percaya diri sejak hari pertama. Setelah penyiapan, dukungan dilanjutkan melalui telepon, email, atau bantuan jarak jauh untuk perbaikan cepat dan waktu henti yang rendah. Pendekatan ini membantu pelanggan memulai produksi dengan cepat, mempertahankan output yang tinggi, dan menyelesaikan masalah tanpa penundaan.
| Testimonial Klien
Pelanggan memuji para insinyur ICT atas pengetahuan mereka yang jelas, pengajaran yang sabar, dan kerja keras mereka di lokasi. Mereka menghargai Mesin Pemotong PCB Guillotine karena pemotongannya yang andal, tegangan papan yang rendah, dan umur bilah yang panjang. Banyak yang menyebutkan pengepakan yang hati-hati dan pengiriman yang aman sehingga menghasilkan mesin dalam kondisi sempurna. Jawaban cepat atas pertanyaan membangun kepercayaan yang kuat. Pengguna sering kali mengatakan bahwa peralatan tersebut berkinerja baik dan dukungannya tetap prima bahkan lama setelah pembelian.
| Sertifikasi dan Standar
Mesin Pemotong PCB Guillotine memiliki CE untuk keselamatan, RoHS untuk standar lingkungan, dan ISO9001 untuk kontrol kualitas. Berbagai paten mencakup desain depaneling kami. Sertifikasi ini mengonfirmasi bahwa alat berat tersebut memenuhi aturan global terkait kinerja, keselamatan, dan produksi yang bertanggung jawab. Pabrik mempercayai mereka untuk hasil yang konsisten.
| Tentang Perusahaan dan Pabrik ICT
ICT menjalankan R&D dan pabriknya sendiri di Dongguan, Tiongkok, dengan 89 staf termasuk 20 insinyur. Didirikan pada tahun 2012, perusahaan ini telah berkembang pesat dan kini melayani lebih dari 1600 pelanggan di 72 negara. Fasilitas seluas 12.000m² ini menggunakan pengujian ketat dan sistem kualitas penuh untuk menghasilkan mesin yang andal. Kami menawarkan solusi SMT terpadu mulai dari perencanaan hingga dukungan purna jual, membantu klien membangun dan meningkatkan lini produksi di seluruh dunia.
