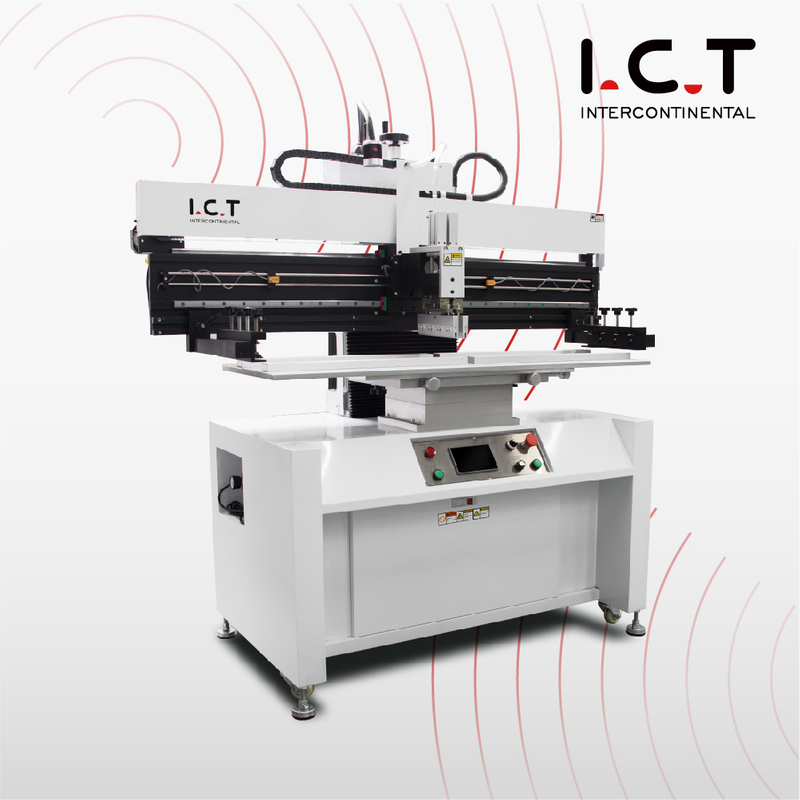

| Produsen Printer Stensil Semi-otomatis SMT untuk Integrasi Jalur
Sebagai Produsen Printer Stensil Semi-otomatis SMT terkemuka, ICT menempatkan Mesin Printer Pcb Smt Stencil di awal jalur produksi SMT. Panduan linier TBI dan kecepatan penggerak motor stepper SANYO cocok untuk pasta yang stabil di jalur perakitan PCB. Sistem bilah suspensi menjadikan pencetakan lebih merata untuk menghindari lompatan bagi pemasangan. Bangku universal modular dengan perangkat penyelarasan untuk papan PCB dan pegangan bingkai PCB satu atau dua sisi. Fungsi pengajaran dan navigasi antarmuka MMI Bahasa Inggris yang ramah berjalan semi-otomatis hingga kecepatan garis. Siklus 200W dan <10 detik memungkinkan Printer Stensil Semi-Otomatis mendukung jalur SMT medis atau LED dengan penambahan atau pembersihan yang mudah.
| Fitur
Pengaturan pin dan blok pendukung memungkinkan posisi fleksibel untuk PCB satu sisi dan dua sisi yang berbeda di jalur produksi SMT. Motor stepper yang diimpor dan rel panduan presisi Taiwan menambahkan pasta solder dan sensor batas operasi pembersihan yang dapat disesuaikan secara fleksibel untuk mengurangi perjalanan transportasi. Hal ini membuat printer stensil semi-otomatis mudah dikonversi dan diperbaiki secara akurat di jalur perakitan PCB untuk menghindari pergeseran pasta yang mempengaruhi akurasi placer.
Struktur penyapu koneksi langsung. Alat pembersih yg terbuat dr karet dikontrol secara independen oleh dua silinder presisi tinggi untuk memastikan tekanan yang akurat dan stabil. Rel pemosisian geser ganda memastikan keakuratan dan stabilitas alat pembersih karet. Pengoperasian layar sentuh. Antarmuka MMI bahasa Inggris yang ramah, fungsi pengajaran dan navigasi. Mode operasi: manual, semi-otomatis dan otomatis penuh. Bagian kontrol inti mengadopsi merek impor berkualitas tinggi untuk memastikan stabilitas dan pengoperasian Printer SMT. Pencetakan otomatis, kualitas pencetakan stabil dan efisien. Hal ini menghasilkan pasta yang seragam untuk dialirkan kembali di jalur perakitan PCB dengan hasil tinggi dari langkah pencetakan.
| Spesifikasi
| Model | hal3 | hal6 | hal12 | Hlm15 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Ukuran platform | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| Ukuran stensil (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Ketebalan PCB | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| Penempatan Stensil | Manual | Manual | Manual | Manual |
| Waktu siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. | < 12 Detik. |
| Konsumsi daya | 200 watt | 200 watt | 220 watt | 220 watt |
| Catu daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-200mm/detik | 0-1200mm/detik | 0-200mm/detik | 0-200mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650mm |
| Berat | 280Kg | 300 kg | 356Kg | 430Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm | 250mm |
| Tinggi platform | 950mm | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | ||||
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan – Pabrik LED Arab Saudi
Seorang klien Saudi membeli lini SMT lengkap dari ICT sebagai Produsen Printer Stensil Semi-otomatis SMT, termasuk printer stensil semi-otomatis, dudukan JUKI RS-1R, dan oven L8 untuk lampu LED. Teknisi kami terbang ke luar negeri ke pabrik di Riyadh, mengintegrasikan printer dengan konveyor jalur, memasang pasta untuk papan 300mm, dan melakukan pelatihan di tempat selama tujuh hari mengenai sinkronisasi jalur dan pemeriksaan kualitas. Jalur perakitan PCB mencapai kecepatan target pada hari berikutnya dengan tempel yang andal ke penempatan dan tidak ada kegagalan awal. Pelanggan menghargai dukungan pemasangan global, peti terlindungi, dan panduan terperinci yang memulai seluruh lini produksi SMT dengan lancar.
| Global Dukungan Layanan & Pelatihan
ICT sebagai Produsen Printer Stensil Semi-otomatis SMT memberikan bantuan total lini produksi SMT: tata letak SMEMA gratis, uji coba pabrik 48 jam, koneksi konveyor lokasi, kursus praktik 7-10 hari, suku cadang satu tahun, bantuan jarak jauh tanpa batas melalui obrolan atau video, dan audit berkelanjutan. 20 teknisi kami membantu 72 negara dengan balasan 4 jam dan hotline 24/7. Setiap printer stensil semi-otomatis melewati penuaan garis penuh dan pemindaian di pusat ISO9001 kami yang berukuran 12.000m². Klien mendapatkan jalur perakitan PCB yang lancar, ROI yang cepat, dan kemitraan yang berkembang.
| Ulasan Pelanggan
Lebih dari 1600 lini produksi SMT di 72 negara memilih ICT sebagai Produsen Printer Stensil Semi-otomatis SMT mereka. Mereka memuji desain yang akurat untuk ruang sempit, kemasan padat untuk transportasi yang aman, sesi mendalam yang meningkatkan penanganan jalur, perbaikan segera yang mengurangi pemberhentian dan pemeriksaan yang meningkatkan hasil sebesar 14%. Operasi sering kali menambah peralatan, menyoroti tingkat cacat yang rendah, penghematan, dan aliran yang mudah sebagai kunci kepercayaan jangka panjang dan pertumbuhan bersama.
| Sertifikasi dan Standar
Setiap printer stensil semi-otomatis dari Produsen Printer Stensil Semi-otomatis ICT SMT membawa CE, RoHS, ISO9001:2015 dan paten. Uji laboratorium dan verifikasi 100% mengikuti aturan UE, AS, dan dunia untuk jalur perakitan PCB. Hal ini menjamin bahan yang aman, kompatibilitas saluran, fungsi yang andal, dan daya tahan – keamanan saluran penuh sejak pemasangan.
| Tentang Perusahaan ICT dan Pabrik Kami
ICT dimulai pada tahun 2012 dengan basis Dongguan seluas 12.000m², 89 karyawan dan 20 insinyur. Kami merancang, membangun, dan menguji semuanya di bawah ISO9001. Lebih dari 1.600 pelanggan di 72 negara mendapatkan manfaat dari kualitas kami, harga yang wajar, dan dukungan tanpa akhir. Delapan kantor dan stok lokal memberikan bantuan dalam 48 jam.
