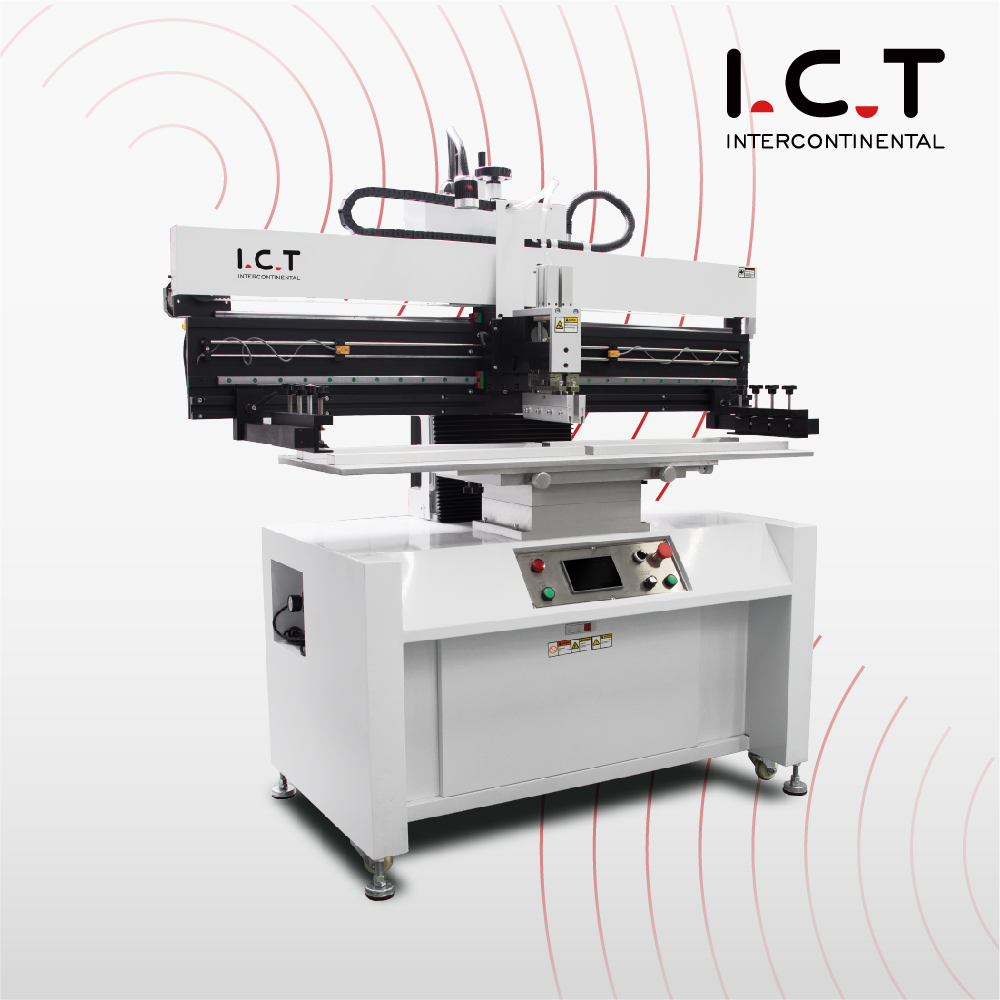

| Printer Pasta Solder Otomatis Presisi Tinggi untuk Jalur SMT Sedang
Dari Pabrik Mesin Printer Stensil SMT, Printer Tempel Solder Otomatis menempati posisi pertama di jalur SMT volume sedang. Panduan linier TBI Taiwan dan motor stepper SANYO menjaga gerakan tetap tepat untuk pasta ±0,05mm pada papan 600mm. Tekanan bilah dan kecepatan pencetakan dapat disesuaikan, pengukur tekanan presisi dan tampilan pengontrol kecepatan memungkinkan operator memutar lapisan yang sempurna. Sistem squeegee suspensi membuat pencetakan lebih merata tanpa adanya jembatan ke placer. Bangku universal modular, penempatan transformasi yang gesit, konversi mudah dengan perangkat penyelarasan untuk papan dan bingkai PCB. Bekerja dengan papan PCB satu sisi dan dua sisi. Lengan bingkai stensil dapat disesuaikan untuk berbagai ukuran mulai dari 370470mm hingga 1050650mm. Pencetakan otomatis; kualitas pencetakan yang stabil dan efisien. Siklus <10 detik dan daya 200W menjadikan Printer Pcb Semi Otomatis Smt sempurna untuk lini SMT elektronik konsumen atau otomotif.
| Fitur
Pin dan blok penyangga harus cocok untuk PCB satu sisi dan dua sisi yang berbeda, dan pin dengan ukuran berbeda harus cocok untuk lubang PCB yang berbeda. Pengoperasiannya sederhana, pemosisiannya akurat, dan posisi tetapnya fleksibel dan dapat disesuaikan. Rel panduan presisi Taiwan motor stepper yang diimpor memastikan stabilitas, sistem alat pembersih yg terbuat dr karet dapat diangkat dengan konversi manual untuk menambahkan pasta solder dan operasi pembersihan, penyesuaian fleksibel sensor batas untuk mengurangi perjalanan transportasi. Hal ini membantu Printer Pasta Solder Semi-otomatis menyambungkan sabuk SMEMA di jalur perakitan PCB dan menjaga papan 0,2-6 mm tetap stabil untuk pasta bersih ke mesin hilir.
Struktur penyapu sambungan langsung. Alat pembersih yg terbuat dr karet dikontrol secara independen oleh dua silinder presisi tinggi untuk memastikan tekanan yang akurat dan stabil. Rel pemosisian geser ganda memastikan keakuratan dan stabilitas alat pembersih karet. Pengoperasian layar sentuh. Antarmuka MMI bahasa Inggris yang ramah, fungsi pengajaran dan navigasi. Mode operasi: manual, semi-otomatis dan otomatis penuh. Bagian kontrol inti mengadopsi merek impor berkualitas tinggi (Omron, Leuze, SMC, Delta, Samkoon) untuk memastikan stabilitas dan pengoperasian printer. Pencetakan otomatis, kualitas pencetakan stabil dan efisien. Hal ini memungkinkan Printer Stensil SMT Semi-otomatis menghadirkan bantalan sempurna ke pemasangan chip di jalur perakitan PCB dengan pengerjaan ulang minimal.
| Spesifikasi
| Model | hal3 | hal6 | hal12 | Hlm15 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Ukuran platform | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| Ukuran stensil (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Ketebalan PCB | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| Penempatan Stensil | Manual | Manual | Manual | Manual |
| Waktu siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. | < 12 Detik. |
| Konsumsi daya | 200 watt | 200 watt | 220 watt | 220 watt |
| Catu daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-200mm/detik | 0-1200mm/detik | 0-200mm/detik | 0-200mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650mm |
| Berat | 280Kg | 300 kg | 356Kg | 430Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm | 250mm |
| Tinggi platform | 950mm | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | ||||
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan – Pabrik LED Arab Saudi
Seorang pelanggan di Saudi membeli lini SMT ukuran menengah penuh dari ICT dengan Printer Pasta Solder Otomatis, placer JUKI RS-1R, dan oven reflow L8 untuk papan kontrol. Teknisi kami melakukan perjalanan ke Riyadh, menghubungkan printer ke konveyor SMEMA, mengkalibrasi pasta untuk panel 600×350mm, dan memberikan pelatihan mendalam selama tujuh hari tentang penyeimbangan jalur dan pemeliharaan harian. Jalur perakitan PCB mencapai kecepatan penuh pada shift berikutnya dengan penempatan pengumpanan tanpa cacat pasta. Klien memuji keterampilan docking internasional, peti bebas kerusakan, dan pelatihan langsung yang meluncurkan seluruh lini produksi SMT dalam waktu singkat.
| Global Dukungan Layanan & Pelatihan
ICT memasok lini produksi SMT yang lengkap: gambar SMEMA gratis, video penerimaan pabrik selama 48 jam, integrasi sabuk di lokasi, bootcamp operator 7-10 hari, kit suku cadang satu tahun, diagnostik jarak jauh tanpa batas melalui kamera atau obrolan, dan tinjauan hasil triwulanan. 20 teknisi kami mendukung 72 negara dengan respons pertama 4 jam dan hotline darurat 24/7. Setiap Printer Pasta Solder Otomatis menyelesaikan pembakaran dan inspeksi lini penuh selama 48 jam di fasilitas ISO9001 kami yang seluas 12.000m². Pengguna mendapatkan jalur perakitan PCB yang seimbang, ROI yang cepat, dan mitra yang tumbuh bersama.
| Ulasan Pelanggan
1600+ jalur SMT di 72 negara menggunakan peralatan ICT. Mereka menyukai tata letak khusus untuk ruang lantai terbatas, peti kokoh yang tahan terhadap pengiriman laut, kelas selama seminggu yang mengubah pekerja baru menjadi ahli, perbaikan jarak jauh selama satu jam untuk menghilangkan penghentian jalur, dan audit rutin yang meningkatkan hasil sebesar 18%. Pabrik-pabrik terus menambah mesin karena dukungan total lini berarti hasil first-pass yang lebih tinggi, biaya yang lebih rendah, dan persahabatan jangka panjang yang nyata.
| Sertifikasi dan Standar
Semua unit Printer Pasta Solder Otomatis membawa CE, RoHS, ISO9001:2015 dan beberapa paten. Uji kompatibilitas konveyor dan pemeriksaan 100% memenuhi standar UE, AS, dan global untuk jalur perakitan PCB. Hal ini membuktikan penggunaan pasta yang aman, tidak ada EMI pada mesin di dekatnya, docking yang solid, dan pengoperasian yang ramah lingkungan – penuh keyakinan dari papan pertama.
| Tentang Perusahaan ICT dan Pabrik Kami
Sejak tahun 2012 ICT mengoperasikan kampus Dongguan seluas 12.000m² dengan 89 karyawan dan 20 insinyur. Kami merancang, memproduksi, dan mensertifikasi semuanya berdasarkan ISO9001 yang ketat. Lebih dari 1.600 pelanggan di 72 negara memilih kami karena harga yang kompetitif, pengiriman hemat dalam semalam, dan pembaruan perangkat lunak seumur hidup. Delapan kantor di luar negeri ditambah gudang lokal memberikan bantuan ahli dalam 48 jam di mana saja.
