Anda mungkin bertanya apakah menggunakan nitrogen dalam proses oven reflow baik untuk jalur produksi Anda. Teknologi oven reflow nitrogen membantu menghentikan oksidasi selama penyolderan. Ini membuat sendi lebih kuat dan lebih dapat diandalkan. Kumpulan otomotif, militer, dan BGA sering kali membutuhkan kualitas yang lebih baik ini. Anda harus memikirkan hasil yang lebih baik dan biaya dan peralatan tambahan. Pilihan Anda harus sesuai dengan tujuan produk dan aturan kualitas Anda.
Menggunakan nitrogen dalam oven reflow menghentikan oksidasi. Ini membuat sambungan solder lebih kuat dan lebih dapat diandalkan. Nitrogen membuat ruang yang aman tanpa oksigen. Ini membantu solder menyebar lebih baik dan menurunkan cacat. Teknologi ini baik untuk produk sensitif. Ini termasuk perangkat otomotif, militer, BGA, dan medis. Reflow nitrogen membuat proses lebih stabil. Ini berarti lebih sedikit kesalahan dan hasil first-pass yang lebih tinggi. Nitrogen oven dan gas menghabiskan lebih banyak uang. Jadi, pikirkan ukuran produksi dan anggaran Anda terlebih dahulu. Anda harus mengontrol aliran nitrogen, kemurnian, dan kadar oksigen. Ini membuat kualitas tetap tinggi dan menghentikan cacat. Nitrogen membantu dengan solder bebas timbal. Ini memungkinkan Anda menggunakan suhu yang lebih rendah dan melindungi bagian -bagian yang halus. Ada opsi lain seperti fluks canggih atau gas lainnya. Tetapi nitrogen memberikan manfaat kuat untuk kebutuhan keandalan tinggi.
Nitrogen digunakan dalam proses oven reflow untuk membuat ruang yang aman selama penyolderan. Nitrogen bekerja seperti perisai dan menjauhkan oksigen dari sambungan solder. Ini membantu menghentikan oksidasi, yang dapat membuat koneksi lemah. Saat Anda menggunakan nitrogen dalam oven, ada sangat sedikit oksigen di dalamnya. Ruang tertutup ini memberi Anda sambungan solder yang lebih bersih dan lebih kuat yang bertahan lebih lama.
Tip: Nitrogen dalam teknologi oven reflow sangat berguna ketika Anda bekerja dengan bagian -bagian yang sensitif atau perlu sangat dapat diandalkan.
Oven reflow standar menggunakan udara sebagai gas utama. Oksigen di udara dapat bereaksi dengan logam saat menyolder. Ini membuat oksida di bagian Anda dan pasta solder. Oksida ini dapat menyebabkan pembasahan yang buruk dan sendi yang lemah.
Nitrogen dalam sistem oven reflow mengubah ini. Anda mengisi oven dengan nitrogen, yang mendorong sebagian besar oksigen. Ini membuat beberapa perubahan penting:
Ada lebih sedikit oksidasi pada sambungan solder.
Solder menyebar lebih baik dan menutupi bantalan lebih merata.
Anda mendapatkan lebih sedikit masalah seperti jembatan atau tidak meng-wetting.
Prosesnya lebih stabil, bahkan untuk garis SMT cepat.

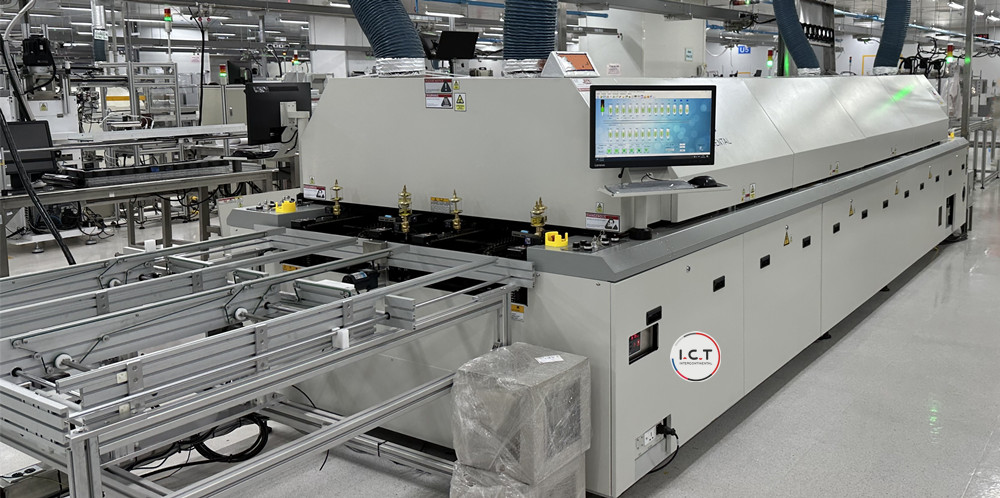

Beberapa oven, seperti I.CT lyra733n , dibuat untuk penggunaan nitrogen . oven ini memiliki sistem perlindungan nitrogen yang kuat. Mereka membantu Anda membuat produk dengan cepat dan andal dengan kontrol yang baik.
Anda perlu menonton kadar oksigen dengan cermat dalam nitrogen dalam oven reflow. Sebagian besar perusahaan menginginkan oksigen di bawah 1000 ppm. Beberapa produk yang perlu sangat dapat diandalkan membutuhkan lebih sedikit, seperti 100 ppm atau lebih rendah. Lebih sedikit oksigen berarti lebih sedikit oksidasi dan sambungan solder yang lebih baik.
Kemurnian nitrogen juga penting. Anda menginginkan nitrogen yang setidaknya 99,99% murni untuk sebagian besar elektronik. Kemurnian yang lebih tinggi memberikan suasana yang lebih aman dan hasil yang lebih baik. Anda dapat memeriksa kemurnian nitrogen dengan sensor dalam oven. Ini membantu menjaga proses tetap stabil dan sama setiap saat.
Catatan: Zona suhu dalam nitrogen dalam pekerjaan oven reflow seperti di oven biasa. Anda masih menetapkan lebih dulu, rendam, reflow, dan zona pendingin. Perbedaan besar adalah udara yang dikendalikan, bukan pengaturan panas.
Saat Anda memanaskan logam dalam oven reflow, oksidasi terjadi. Oksigen di udara bereaksi dengan pasta logam dan solder. Ini membuat oksida yang menghentikan solder mengalir dengan baik. Sendi yang lemah dapat terbentuk karena oksida ini. Menggunakan nitrogen dalam proses oven reflow menghilangkan sebagian besar oksigen. Ini hampir menghentikan oksidasi terjadi.
Anda melihat perubahan segera. Sendi solder terlihat lebih cerah dan lebih bersih. Dengan lebih sedikit oksidasi, ada lebih sedikit cacat dan lebih sedikit pengerjaan ulang. Membersihkan residu fluks lengket membutuhkan waktu lebih sedikit. Banyak perusahaan mengatakan menggunakan residu fluks solder pemotongan nitrogen hingga 66%. Ini berarti lebih sedikit kegagalan uji jarum dan hasil listrik yang lebih baik.
Kiat: Sambungan yang lebih bersih dan lebih sedikit residu membantu Anda memenuhi aturan kualitas yang ketat, terutama untuk mobil dan produk militer.
Anda ingin setiap sendi solder menjadi kuat dan bertahan lama. Nitrogen dalam teknologi oven reflow membantu Anda melakukan ini. Nitrogen membuat ruang lembam yang membantu solder basah lebih baik. Solder menyebar lebih merata dan membuat fillet yang lebih baik. Ini sangat penting untuk rakitan fine-pitch dan bebas timbal.
Studi menunjukkan nitrogen dapat memotong tingkat cacat lebih dari setengahnya. Misalnya:
Cacat turun dari 82 menjadi 37 per juta setelah menggunakan nitrogen.
Hasil first-pass naik 5-7%, sehingga lebih sedikit papan yang perlu diperbaiki.
Tes stres menunjukkan satu bagian gagal 183 kali di udara tetapi hanya 3 kali dengan nitrogen.
Solder juga menyebar lebih baik pada suhu yang lebih rendah. Misalnya, solder 63SN/37PB menyebar pada 205 ° C dengan oksigen kurang dari 10 ppm, tetapi membutuhkan 270 ° C pada 1000 ppm. Suhu yang lebih rendah membantu melindungi bagian -bagian sensitif dan menghemat energi.
Anda memerlukan proses yang stabil untuk menjaga kualitas tetap tinggi dan biayanya rendah. Nitrogen dalam sistem oven reflow memberi Anda proses yang stabil ini. Ruang lembam menjaga oksidasi rendah sepanjang waktu. Anda melihat lebih sedikit perubahan dalam penampilan sendi solder dan lebih sedikit masalah acak.
Uji gaya pembasah dan sudut menunjukkan pembasahan yang lebih baik dengan nitrogen, sehingga sendi lebih genap.
Nitrogen menurunkan penggunaan dan fluks, sehingga Anda menghabiskan lebih sedikit waktu untuk perawatan pot solder.
Anda mendapatkan hasil yang sama setiap kali, yang penting untuk membuat banyak produk.
Catatan: Mendapatkan hasil yang sama baik membantu Anda mendapatkan kepercayaan pelanggan dan lulus pemeriksaan kualitas keras.
Beralih ke solder bebas timbal membawa masalah baru. Solder bebas timbal meleleh dengan panas yang lebih tinggi. Panas tinggi ini dapat melukai bagian dan papan yang halus. Anda membutuhkan cara untuk menjaga produk Anda tetap aman dan bagus.
Nitrogen dalam teknologi oven reflow banyak membantu dengan penyolderan bebas timbal. Nitrogen membuat ruang kering dan aman tanpa aliran listrik. Udara khusus ini membantu Anda dalam banyak hal:
Solder menyebar lebih baik dan menutupi bantalan tanpa bintik -bintik kosong.
Fluks bekerja lebih lama, sehingga sambungan lebih bersih dengan kekacauan yang lebih sedikit.
Hampir tidak ada oksidasi. Pasta solder tidak membuat oksida, jadi sendi tetap kuat.
Anda dapat menggunakan panas yang lebih rendah untuk menyolder. Ini membuat bagian -bagian halus aman dari terlalu banyak panas.
Menggunakan nitrogen yang sangat murni memberikan hasil yang lebih baik. Anda mendapatkan lebih sedikit papan buruk dan perlu lebih sedikit memperbaiki dengan tangan.
Nitrogen menjaga uap air dan gas buruk lainnya. Sendi solder Anda tetap bersih dan kuat.
Kiat: Nitrogen dalam sistem oven reflow membantu Anda memenuhi aturan sulit untuk elektronik mobil, medis, dan militer. Anda dapat membuat lebih banyak papan, memiliki lebih sedikit kesalahan, dan menghabiskan lebih sedikit untuk perbaikan.
Anda ingin setiap papan lulus cek pertama kali. Nitrogen membantu Anda melakukan ini, terutama dengan papan yang bebas timbal dan halus.
Anda harus memikirkan uang sebelum menggunakan nitrogen dalam teknologi oven reflow. Biaya pertama tinggi. Banyak bisnis kecil dan menengah melihat ini sebagai masalah besar. Anda harus membeli peralatan khusus untuk penggunaan nitrogen. Peralatan ini harganya lebih dari oven reflow normal.
Ada juga biaya yang terus datang. Gas nitrogen tidak bebas. Anda harus membayarnya sepanjang waktu untuk menjaga oven Anda berfungsi. Anda juga perlu memeriksa dan mengubah nitrogen dalam setiap proses. Ini membuat biaya operasional Anda naik.
Beberapa hal yang lebih mahal adalah:
Anda membayar banyak pada awalnya untuk oven yang menggunakan nitrogen.
Anda sering menghabiskan uang untuk gas nitrogen.
Anda perlu membeli sensor dan monitor agar tingkat nitrogen tetap tepat.
Catatan: Biaya ini bisa menjadi besar, terutama jika Anda membuat banyak papan atau membutuhkan nitrogen yang sangat murni.
Menggunakan nitrogen dalam teknologi oven reflow membuat segalanya lebih sulit. Anda harus mengontrol suhu, kecepatan, aliran gas, dan kemurnian. Anda perlu mengatur dan mengurus lebih banyak peralatan, seperti tangki nitrogen atau generator. Tim Anda harus belajar cara menggunakan dan memperbaiki sistem ini.
Anda mungkin perlu mengubah langkah proses Anda . Nitrogen mengubah cara kerja pasta solder. Anda harus menonton kadar oksigen sepanjang waktu. Jika aliran atau kemurnian nitrogen turun rendah, Anda bisa mendapatkan cacat. Ini berarti tim Anda membutuhkan lebih banyak pelatihan dan harus berhati -hati.
Kiat: Pelatihan yang baik dan aturan yang jelas membantu tim Anda melakukan langkah tambahan dan menghentikan kesalahan.
Tombstoning adalah ketika salah satu ujung bagian kecil terangkat selama reflow. Sepertinya batu nisan kecil di papan tulis. Nitrogen dalam proses oven reflow kadang -kadang dapat membuat tombstoning terjadi lebih banyak, terutama dengan chip kecil.
Nitrogen menurunkan oksidasi dan membantu solder basah lebih baik. Ini bisa membuat solder meleleh dan bergerak lebih cepat di satu sisi. Jika sisi lain lebih lambat, bagian itu bisa berdiri. Anda perlu menonton pengaturan Anda dengan cermat. Mengubah profil reflow, tempel, atau desain pad dapat membantu menghentikan ini.
Catatan: Penyetelan dan pemeriksaan yang cermat sering membantu Anda menemukan dan memperbaiki Tombstoning lebih awal.
Anda mungkin mengalami lebih banyak masalah saat menggunakan nitrogen dalam proses reflow Anda. Masalah -masalah ini dapat melukai produksi Anda, pekerja Anda, dan keuntungan Anda.
Biaya pertama sangat tinggi. Perusahaan kecil mungkin tidak memiliki cukup uang untuk oven reflow nitrogen mewah. Sistem dual-rail bisa terlalu mahal untuk usaha kecil.
Opsi yang lebih murah dari perusahaan lain menyulitkan untuk menjaga harga Anda rendah. Di tempat -tempat di mana uang ketat, Anda mungkin perlu menghemat uang atau bekerja lebih cepat.
Sulit menemukan pekerja yang tahu cara menggunakan dan memperbaiki sistem reflow nitrogen. Jika Anda tidak memiliki cukup banyak orang terlatih, Anda dapat memiliki lebih banyak kesalahan atau mesin yang berhenti bekerja.
Terkadang, sulit untuk mendapatkan gas nitrogen yang baik sepanjang waktu. Jika pemasok Anda terlambat, pekerjaan Anda dapat melambat atau berhenti.
Ada aturan yang harus Anda ikuti untuk lingkungan dan keselamatan. Aturan -aturan ini dapat berubah, sehingga Anda perlu terus belajar dan mengubah proses Anda saat dibutuhkan.
Catatan: Anda dapat menangani masalah ini dengan merencanakan dengan baik, melatih tim Anda, dan bekerja sama dengan pemasok Anda. Belajar tentang aturan dan tren baru membantu Anda menghindari masalah dan menjaga pekerjaan Anda berjalan lancar.
Jika Anda bekerja dengan mobil, Anda tahu elektronik harus bertahan lama. Bagian mobil menghadap panas, dingin, dan gemetar. Nitrogen dalam oven reflow membantu membuat sambungan solder yang kuat. Pembuat mobil menggunakan banyak sistem ECU, sensor, dan keselamatan. Ini membutuhkan sambungan solder yang andal untuk bekerja dengan baik.
Nitrogen mengurangi oksidasi selama penyolderan. Ini memberi Anda sambungan yang lebih bersih dan lebih cerah. Anda juga mendapatkan lebih sedikit cacat, yang baik untuk keselamatan. Aturan mobil seperti ISO 26262 membutuhkan keandalan tinggi. Nitrogen membantu Anda memenuhi aturan -aturan sulit ini.
Mobil sering menggunakan solder bebas timbal. Solder bebas timbal membutuhkan lebih banyak panas, yang dapat menyebabkan lebih banyak oksidasi. Nitrogen melindungi papan Anda dan menjaga persendian tetap kuat. Ini juga menurunkan risiko korosi. Ini penting untuk bagian -bagian yang menghadap panas, air, dan gemetar.
Kiat: Menggunakan nitrogen dalam oven reflow Anda membantu Anda lulus tes mobil keras.
Elektronik militer harus bekerja di tempat yang sangat sulit. Mereka menghadapi panas, udara dingin, dan basah. Mereka harus bertahan hidup gemetar dan guncangan. Kegagalan tidak diperbolehkan.
Nitrogen dalam oven reflow membantu Anda memenuhi aturan militer seperti MIL-STD-883. Anda mendapatkan pembasahan solder yang lebih baik dan lebih sedikit bintik -bintik kosong. Ini berarti papan Anda memiliki lebih sedikit titik lemah. Nitrogen juga menghentikan oksidasi, yang dapat menyebabkan kegagalan awal.
Produk militer menggunakan bagian yang kompleks dengan ruang kecil. Nitrogen memberi Anda lebih banyak kontrol atas prosesnya. Anda melihat lebih banyak hasil genap dan lebih sedikit masalah acak. Ini penting untuk sistem misi-kritis.
Anda membangun radar, komunikasi, dan sistem navigasi.
Anda mengumpulkan papan kontrol untuk kendaraan, pesawat, dan kapal.
Setiap sendi harus lulus cek ketat.
Catatan: Nitrogen reflow oven membantu Anda memberikan keandalan dan kinerja yang dibutuhkan militer.
Bagian BGA dan pitch halus memiliki bantalan kecil berdekatan. Menyolder mereka sulit. Bahkan kesalahan kecil dapat menyebabkan masalah besar.
Nitrogen dalam oven reflow membuat pekerjaan ini lebih mudah. Ini menciptakan ruang yang aman yang menghentikan oksidasi. Pasta solder menyebar lebih baik dan menutupi bantalan secara merata. Anda mendapatkan lebih sedikit jembatan, terbuka, dan bintik -bintik kosong. Ini penting untuk papan yang ramai dan desain canggih.
Anda juga mendapatkan hasil yang lebih baik dengan solder bebas timbal. Nitrogen membantu menghentikan masalah head-in-pillow dan non-wetting. Anda dapat menggunakan panas yang lebih rendah, yang membuat keripik tetap aman.
| Keuntungan | Dampak pada BGA/Fine-Pitch |
Lebih sedikit oksidasi | Lebih sedikit masalah penyolderan |
Pembasahan yang lebih baik | Sendi yang lebih kuat dan lebih andal |
Laju kekosongan yang lebih rendah | Kinerja listrik yang lebih baik |
Tip: Oven reflow nitrogen membantu Anda membuat papan lebih baik dan memperbaiki lebih sedikit kesalahan dengan BGA dan bagian-bagian pitch halus.
Anda bekerja di bidang di mana kehidupan orang bergantung pada produk Anda. Perangkat medis harus mengikuti aturan keamanan dan keandalan yang ketat. Menggunakan nitrogen dalam oven reflow membantu Anda memenuhi standar tinggi ini.
Saat Anda membuat elektronik medis, setiap sambungan solder harus sempurna. Bahkan kesalahan kecil dapat membuat perangkat berhenti berfungsi. Nitrogen membuat ruang yang aman di dalam oven. Ini menghentikan oksidasi dan menjaga sambungan solder tetap bersih dan kuat. Anda melihat lebih sedikit masalah dan hal -hal yang kurang lengket tersisa di papan Anda.
Catatan: Aturan perangkat medis, seperti pedoman ISO 13485 dan FDA, katakanlah Anda harus mengontrol setiap langkah. Nitrogen reflow oven membantu Anda mengikuti aturan ini dengan memberi Anda kontrol yang lebih baik.
Anda sering menggunakan bagian yang sangat sensitif. Pacu alat pacu jantung, pompa infus, dan peralatan uji menggunakan chip kecil dan bagian pitch halus. Ini perlu pekerjaan yang cermat selama penyolderan. Nitrogen membantu pasta solder menyebar dan mengalir lebih baik. Anda mendapatkan sendi yang kuat tanpa bintik -bintik atau jembatan kosong.
Berikut adalah beberapa manfaat utama menggunakan nitrogen untuk perangkat medis:
Peningkatan reliabilitas sendi solder: nitrogen menurunkan oksidasi, sehingga sendi bertahan lebih lama.
Rakitan Cleaner: Barang -barang yang kurang lengket berarti pembersihan yang lebih mudah dan lebih sedikit risiko kotoran.
Hasil yang lebih baik: Anda melihat lebih sedikit masalah, jadi lebih banyak papan lulus cek pertama.
Dukungan untuk Solder Bebas-LEAD: Banyak perangkat medis menggunakan solder bebas timbal. Nitrogen membantu Anda menghindari masalah dari panas yang lebih tinggi.
Anda juga perlu menyimpan catatan untuk cek dan audit. Oven nitrogen memungkinkan Anda menonton dan mengontrol kadar oksigen. Anda dapat menyimpan angka -angka ini dan menunjukkan bukti kualitas kepada inspektur.
| Persyaratan | Bagaimana nitrogen membantu |
Keandalan tinggi | Lebih sedikit masalah penyolderan |
Kebersihan | Fluks kurang lengket tersisa |
Kepatuhan Pengaturan | Kontrol proses yang lebih baik |
Komponen sensitif | Kemungkinan lebih rendah dari kerusakan panas |
Kiat: Jika Anda ingin menurunkan risiko dan menjaga pasien tetap aman, pikirkan tentang menggunakan nitrogen dalam proses reflow Anda. Pilihan ini dapat membantu Anda menghindari penarikan dan melindungi nama baik Anda.
Anda menghadapi masalah sulit dalam membuat perangkat medis. Oven reflow nitrogen memberi Anda kontrol dan kualitas yang perlu Anda lakukan dengan baik.
Anda memerlukan pasokan nitrogen yang stabil untuk menjaga proses reflow Anda berfungsi dengan baik. Banyak pabrik sekarang menggunakan generator nitrogen di situs mereka sendiri. Generator ini menggunakan teknologi PSA. Pengaturan ini memiliki beberapa poin bagus:
Anda tidak membayar pengiriman gas atau menyewa.
Anda selalu memiliki nitrogen saat Anda membutuhkannya, jadi pekerjaan tidak berhenti.
Anda dapat mengubah seberapa murni nitrogen untuk produk Anda.
Anda membantu lingkungan dengan tidak menggunakan truk pengiriman.
Anda dapat lebih merencanakan biaya karena Anda membuat nitrogen sendiri.
Tapi, Anda harus memikirkan biaya tinggi untuk membeli dan mengatur sistem ini. Generator PSA membutuhkan pekerja terlatih dan cek rutin. Harga energi dan bahan juga dapat mengubah total biaya Anda. Jika bisnis Anda kecil, hal -hal ini mungkin membuat Anda berpikir dua kali.
Kiat: Membuat nitrogen di situs Anda membantu Anda mengikuti aturan keselamatan dan hijau. Ini juga menurunkan risiko dari masalah pasokan.
Saat Anda menghabiskan uang untuk nitrogen dalam teknologi oven reflow, Anda ingin melihat manfaat. Anda dapat memeriksa ROI Anda dengan melihat beberapa nomor utama:
Masalah solder turun sekitar 15-18% . Ini berarti lebih sedikit memperbaiki dan produk yang lebih baik.
Anda menggunakan 20-25% lebih sedikit energi , sehingga Anda menghemat uang untuk tagihan.
Anda dapat membuat papan sekitar 20% lebih cepat, jadi Anda menyelesaikan lebih banyak waktu.
Hasil pass pertama bisa mendapatkan hingga 15% lebih baik dengan kontrol pintar.
Menggunakan sensor IoT untuk pemeliharaan pemeliharaan berhenti berhenti sekitar 20%.
Anda juga bisa mendapatkan bantuan dari pemerintah, seperti keringanan pajak, untuk menggunakan mesin yang lebih baik. Karena lebih banyak orang menginginkan mobil, pesawat, dan gadget, investasi Anda dalam oven nitrogen membantu Anda tumbuh.
Catatan: Menggunakan alat industri 4.0, seperti AI dan IoT, dapat membantu ROI Anda lebih banyak lagi dengan menurunkan kesalahan dan menghemat sumber daya.
Anda harus melihat biaya untuk membuat banyak papan atau hanya beberapa untuk melihat apakah nitrogen adalah pilihan yang baik. Tabel di bawah ini menunjukkan perbedaan utama:
| Faktor | Produksi volume tinggi | Produksi volume rendah |
Biaya pasokan nitrogen | Lebih rendah per dewan (skala ekonomi) | Lebih tinggi per papan (biaya tetap tersebar di lebih sedikit unit) |
Investasi Peralatan | Lebih mudah dibenarkan, pengembalian lebih cepat | Periode pengembalian yang lebih lama |
Penghematan operasional | Signifikan (energi, cacat, pengerjaan ulang) | Sederhana |
Konsistensi proses | Dampak tinggi pada hasil dan kualitas | Perbaikan yang kurang terlihat |
Jika Anda membuat banyak papan, Anda dapat menyebarkan biaya pertama lebih banyak unit. Ini membuat setiap papan lebih murah. Anda juga menghemat lebih banyak dari kesalahan yang lebih sedikit dan pekerjaan yang lebih cepat. Jika Anda hanya membuat beberapa papan, biayanya mungkin tidak sepadan kecuali Anda membutuhkan kualitas yang sangat tinggi.
Kiat: Tambahkan penghematan Anda dari kesalahan yang lebih sedikit, penggunaan energi yang lebih rendah, dan hasil yang lebih baik. Ini membantu Anda melihat seberapa cepat Anda bisa mendapatkan uang Anda kembali.
Anda perlu mengontrol aliran nitrogen dalam oven reflow Anda . Aliran yang tepat menjaga oksigen rendah dan membuat ruang yang aman untuk menyolder. Jika alirannya terlalu rendah, oksigen dapat masuk dan menyebabkan oksidasi. Jika alirannya terlalu tinggi, Anda menyia -nyiakan nitrogen dan menghabiskan lebih banyak uang. Sebagian besar perusahaan mengatakan untuk memulai dengan aliran yang cocok dengan ukuran oven Anda dan apa yang Anda buat. Anda dapat mengubah aliran saat Anda menonton kadar oksigen dan seberapa bagus sendi solder terlihat.
Tip: Gunakan meter aliran untuk memeriksa aliran nitrogen. Ubah aliran sedikit demi sedikit dan lihat apa yang terjadi.
Anda harus menonton beberapa hal agar proses Anda tetap stabil. Tingkat oksigen, kemurnian nitrogen, dan tekanan semua materi untuk sambungan solder yang baik. Masukkan sensor oksigen di bintik -bintik penting di oven Anda. Sensor -sensor ini menunjukkan angka segera sehingga Anda dapat bertindak cepat jika sesuatu berubah. Anda juga harus memeriksa seberapa murni nitrogen Anda. Kemurnian tinggi berarti lebih sedikit oksidasi dan sambungan solder yang lebih baik.
Daftar periksa sederhana membantu Anda mengingat apa yang harus dilakukan:
Periksa sensor oksigen sebelum Anda memulai setiap lari.
Tuliskan kemurnian nitrogen pada waktu yang ditentukan.
Tonton alat pengukur tekanan agar Anda tidak melewatkan kebocoran atau tetes.
Simpan log semua bacaan untuk cek dan audit.
| Parameter | Apa yang harus dipantau | Seberapa sering |
Tingkat oksigen | PPM di setiap zona | Setiap batch |
Kemurnian nitrogen | % kemurnian | Sehari-hari |
Tekanan | psi atau bar | Setiap shift |
Masalah masih bisa terjadi bahkan jika Anda melakukan segalanya dengan benar. Jika Anda melihat lebih banyak cacat atau sambungan solder kusam, periksa aliran dan kemurnian nitrogen Anda terlebih dahulu. Cari kebocoran pada selang atau perlengkapan. Pastikan sensor Anda berfungsi dan tunjukkan angka yang tepat. Jika oksigen naik, naikkan aliran nitrogen atau periksa pintu terbuka dan celah dalam oven.
Berikut adalah beberapa masalah umum dan perbaikan cepat:
Oksidasi Tinggi: Cari kebocoran, tingkatkan aliran nitrogen, atau ubah filter.
Bacaan yang tidak stabil: Perbaiki atau ubah sensor yang tidak berfungsi dengan benar.
Penurunan tekanan tiba -tiba: Periksa jalur pasokan dan tangki untuk kebocoran.
Catatan: Melakukan pemeriksaan rutin dan bertindak cepat ketika alarm berbunyi membantu Anda menjaga nitrogen dalam proses oven reflow stabil dan aman.
Anda bisa mendapatkan penyolderan yang lebih baik dengan menggunakan teknologi fluks canggih. Fluks modern membantu menghentikan oksidasi selama reflow, bahkan tanpa nitrogen. Fluks ini memiliki bahan kimia khusus yang melindungi logam dari oksigen. Anda akan melihat lebih sedikit masalah dan sambungan solder yang lebih kuat dengan fluks aktivitas tinggi.
Beberapa fluks bekerja dengan baik dengan solder bebas timbal. Mereka menjaga pasta solder bekerja lebih lama. Ini membantu Anda membuat sendi yang kuat dan mengkilap. Anda juga tidak perlu membersihkan sebanyak itu karena fluks ini menyisakan lebih sedikit residu.
Berikut adalah beberapa hal baik tentang teknologi fluks canggih:
Risiko oksidasi yang lebih rendah: Fluks membuat perisai yang menghalangi oksigen dari solder.
Better Betting: Solder menyebar lebih lancar di pembalut dan lead.
Lebih sedikit residu: Anda menghabiskan lebih sedikit waktu pembersihan setelah reflow.
Penghematan Biaya: Anda tidak perlu membeli nitrogen atau alat gas khusus.
Kiat: Selalu uji fluks baru dengan papan dan bagian Anda. Beberapa fluks dapat bertindak berbeda dengan logam atau lapisan akhir tertentu.
Anda dapat menggunakan teknologi fluks dengan sendirinya atau dengan perubahan proses lainnya. Banyak perusahaan memilih ini untuk elektronik reguler atau ketika mereka perlu menghemat uang.
Anda memiliki lebih banyak pilihan daripada hanya nitrogen untuk membuat atmosfer lembam di oven reflow Anda. Beberapa perusahaan menggunakan gas lain untuk menurunkan oksidasi dan mendapatkan penyolderan yang lebih baik.
Alternatif umum meliputi:
Argon: Argon adalah gas inert seperti nitrogen. Ini memberikan perlindungan yang kuat terhadap oksidasi. Anda mungkin menggunakan argon untuk pekerjaan yang sangat sensitif atau saat Anda membutuhkan gas yang sangat murni. Argon harganya lebih dari nitrogen, sehingga digunakan untuk kebutuhan khusus.
Membentuk Gas: Ini adalah campuran nitrogen dan hidrogen. Membentuk gas membantu menghilangkan oksida dari logam. Anda mendapatkan sambungan yang lebih bersih, tetapi Anda harus berhati -hati karena hidrogen dapat terbakar.
Karbon dioksida (CO₂): Beberapa proses menggunakan CO₂ untuk membuat suasana yang aman. Ini tidak banyak digunakan, tetapi dapat membantu dalam beberapa kasus khusus.
| Jenis gas | Manfaat utama | Kasus Penggunaan Khas |
Nitrogen | Mengurangi oksidasi | Otomotif, Militer, BGA |
Argon | Kemurnian tinggi, lembam | Medis, Aerospace, R&D |
Membentuk gas | Mengurangi oksida | Khusus, keandalan tinggi |
Co₂ | Aplikasi Niche | Beberapa penggunaan industri |
Catatan: Setiap gas memiliki aturan dan biaya keselamatannya sendiri. Anda harus memeriksa aturan lokal dan berbicara dengan pemasok gas Anda sebelum mengubah apa pun.
Anda dapat memilih suasana terbaik untuk proses Anda dengan memikirkan produk, kualitas, dan anggaran Anda. Terkadang, menggunakan fluks canggih dan gas bersama yang berbeda bekerja paling baik. Selalu uji perubahan apa pun dengan cermat untuk memastikan Anda mendapatkan hasil yang Anda inginkan.
Saat Anda menggunakan nitrogen dalam proses oven reflow, sambungan solder Anda menjadi lebih kuat dan Anda melihat lebih sedikit cacat. Tapi, harganya lebih banyak uang dan pengaturannya lebih sulit. Anda harus memikirkan apa yang dibutuhkan produk Anda, aturan kualitas Anda, dan berapa banyak yang dapat Anda belanjakan. Lihatlah proses Anda dan apa yang ingin Anda capai sebelum membuat perubahan. Jika Anda tidak yakin apa yang harus dilakukan, mintalah para ahli di industri untuk mendapatkan saran untuk membantu Anda memilih cara terbaik untuk jalur produksi Anda.
Nitrogen membuat udara di dalam oven aman untuk menyolder. Ini menjauhkan oksigen dari sambungan solder. Ini menghentikan oksidasi dan membantu membuat koneksi yang lebih bersih dan lebih kuat di papan sirkuit Anda.
Tidak setiap produk elektronik membutuhkan nitrogen. Produk untuk mobil, militer, dan rumah sakit menggunakannya paling banyak. Gadget biasa seperti ponsel atau TV biasanya menggunakan udara normal di ovennya.
Anda memeriksa kemurnian nitrogen dengan sensor khusus di dalam oven. Sebagian besar oven memiliki alarm yang memperingatkan Anda jika kemurnian turun. Anda dapat mengubah seberapa banyak nitrogen mengalir agar oksigen tetap rendah.
Ya, menggunakan nitrogen berarti Anda mendapatkan lebih sedikit masalah seperti pembasahan buruk, jembatan, atau bintik -bintik kosong. Nitrogen membantu solder menyebar lebih baik dan membuat sendi lebih merata. Ini berarti lebih banyak papan lulus tes pertama.
Nitrogen aman dan tidak beracun jika Anda menggunakannya dengan benar. Anda harus menyimpan gas dengan aman dan menyimpan ruangan. Selalu ajari tim Anda cara menangani nitrogen dengan cara yang benar.
Banyak oven baru memungkinkan Anda memilih udara atau nitrogen untuk setiap pekerjaan. Anda dapat memilih apa yang paling cocok untuk setiap batch yang Anda buat. Ini membantu Anda tetap fleksibel di pabrik Anda.
Menggunakan biaya nitrogen lebih banyak karena Anda membutuhkan gigi dan gas khusus. Anda harus memikirkan biaya ini dan kualitas yang lebih baik yang Anda dapatkan. Membuat banyak papan biasanya membuat biaya tambahan sepadan.
Anda dapat menggunakan fluks khusus atau gas lain seperti argon, bukan nitrogen. Beberapa orang menggunakan pasta solder yang lebih baik untuk membantu menyolder. Selalu uji cara baru untuk memastikan papan Anda masih memenuhi kebutuhan kualitas Anda.
