TIK-P12
I.C.T
| Kuantitas: | |
|---|---|

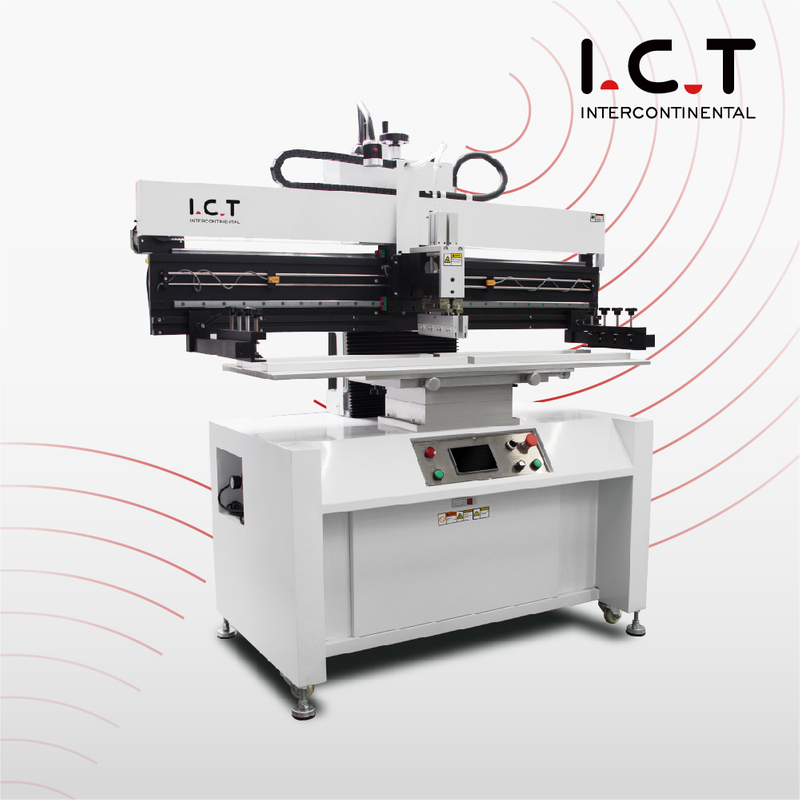

| Printer Stensil Semi Otomatis SMT yang Andal untuk Produksi Papan Panjang
Mesin cetak tempel semi otomatis smt menggunakan Printer Stensil Semi Otomatis SMT sebagai stasiun pertama di jalur SMT papan panjang. Panduan linier TBI Taiwan dan motor stepper SANYO memberikan gerakan stabil untuk deposit pasta yang tepat. Sistem squeegee suspensi ditambah tekanan dan kecepatan bilah yang dapat disesuaikan (dengan pengukur dan pengontrol yang jelas) menghasilkan lapisan yang rata. Bangku universal modular dengan perangkat penyelarasan mendukung PCB satu atau dua sisi dengan ketebalan 0,2-6 mm. Lengan bingkai stensil dapat disesuaikan dengan mudah dari 370×470mm hingga 1750×650mm. Mode pencetakan otomatis memberikan hasil yang stabil dan efisien setiap siklus. Hanya daya 220W dan waktu ≤12 detik yang menjadikan SMT Semi Automatic Stencil Printer Solder ideal untuk strip LED, papan server, atau modul 5G.
| Fitur
Pin dan blok penyangga harus merupakan bagian sisa yang sesuai untuk setiap ukuran lubang dan tata letak untuk PCB satu atau dua sisi. Pemosisiannya cepat, akurat, dan dapat disesuaikan sepenuhnya. Motor stepper impor ditambah rel panduan presisi Taiwan menjaga semuanya tetap stabil. Squeegee mengangkat secara manual untuk pengisian ulang atau pembersihan pasta dengan cepat, sementara sensor batas memotong waktu perjalanan. Hal ini membuat papan panjang terpasang sempurna di dalam Mesin Cetak Pasta Solder sehingga pasta tetap berada tepat di tempatnya untuk mesin berikutnya.
Sambungan alat pembersih karet langsung dengan dua silinder independen berpresisi tinggi menjamin tekanan konstan. Rel geser ganda mengunci gerakan squeegee untuk stabilitas sempurna. Layar sentuh menjalankan antarmuka bahasa Inggris yang ramah dengan pengajaran dan navigasi. Mode manual, semi-otomatis, dan otomatis penuh hanya berjarak satu klik. Semua suku cadang inti (Omron, Leuze, SMC, Delta, Samkoon) adalah merek impor teratas. Hal ini membuat Printer Stensil Semi Otomatis SMT menghasilkan tempelan sempurna pada setiap papan dengan jembatan hampir nol atau bantalan tidak mencukupi.
| Spesifikasi
| Model | hal3 | hal6 | hal12 | Hlm15 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm | 1500x350mm |
| Ukuran platform | 320x400mm | 700x400mm | 1350x400mm | 1650x400mm |
| Ukuran stensil (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Ketebalan PCB | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| Penempatan Stensil | Manual | Manual | Manual | Manual |
| Waktu siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. | < 12 Detik. |
| Konsumsi daya | 200 watt | 200 watt | 220 watt | 220 watt |
| Catu daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-200mm/detik | 0-1200mm/detik | 0-200mm/detik | 0-200mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650 mm | 2100x750x1650mm |
| Berat | 280Kg | 300 kg | 356Kg | 430Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm | 250mm |
| Tinggi platform | 950mm | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | ||||
* TIK terus bekerja pada kualitas dan kinerja, spesifikasi dan penampilan dapat diperbarui tanpa pemberitahuan khusus.
| Daftar Peralatan Jalur SMT
Lini Produksi PCBA Berkualitas Tinggi ICT dilengkapi peralatan canggih untuk perakitan PCB yang efisien dan tepat. Jalur SMT yang sepenuhnya otomatis mencakup loader, printer otomatis untuk aplikasi pasta solder yang akurat, mesin pick-and-place untuk penempatan komponen yang presisi, oven reflow untuk penyolderan yang andal, dan sistem AOI untuk pemeriksaan cacat menyeluruh. Lini Produksi PCBA Berkualitas Tinggi ini memastikan kelancaran pengoperasian, keandalan tinggi, dan perakitan SMT berbiaya rendah, memenuhi beragam kebutuhan industri.
| Nama Produk | Tujuan di Jalur SMT |
|---|---|
| PCB Loader | Secara otomatis memuat PCB kosong ke saluran. |
| Printer Tempel Solder | Mencetak pasta solder pada bantalan PCB secara akurat. |
| Pilih dan Tempatkan Mesin | Memasang komponen ke PCB dengan tepat. |
| Oven reflow | Melelehkan solder untuk membentuk sambungan padat. |
| Mesin aoi | Memeriksa sambungan solder dan cacat penempatan. |
| Mesin SPI | Memeriksa tinggi dan kualitas pasta solder. |
Memeriksa integritas sambungan solder internal dan mendeteksi cacat tersembunyi. | |
| Mesin pembersih SMT | Digunakan untuk membersihkan PCB, stensil, perlengkapan, nozel, dll. |
| Mesin Pemotong PCB | Potong PCBA menjadi produk akhir |
| Peralatan penelusuran | Merekam dan melacak data produksi: Mesin Penandaan Laser / Pemasangan Label / Printer Inkjet |
| Studi Kasus Keberhasilan Pelanggan – Pabrik LED Arab Saudi
Pabrikan LED Saudi memesan rangkaian SMT 1200mm lengkap dari ICT yang dibuat berdasarkan Printer Stensil Semi Otomatis SMT, placer JUKI berkecepatan tinggi, dan oven L12 untuk tabung LED panjang. Teknisi kami terbang ke Riyadh, menghubungkan konveyor lebar, menetapkan parameter pasta optimal untuk papan berukuran penuh, dan memberikan pelatihan selama tujuh hari penuh mengenai penanganan papan panjang dan pemeriksaan harian. Saluran ini mencapai output harian maksimum pada shift berikutnya dengan penempatan pengumpanan pasta yang sempurna dan tidak ada masalah solder. Klien menyukai instalasi global yang cepat, peti yang sangat kuat, dan pengajaran yang jelas yang menjadikan pabrik baru mereka menguntungkan sejak hari pertama.
| Global Dukungan Layanan & Pelatihan
ICT memasok total dukungan jalur SMT jangka panjang: gambar SMEMA lebar gratis, video penuaan pabrik selama 48 jam, sambungan sabuk di lokasi, bootcamp operator 7-10 hari, kit suku cadang satu tahun, diagnostik kamera jarak jauh tanpa batas, dan audit hasil rutin. Dua puluh insinyur melayani 72 negara dengan balasan pertama 4 jam dan saluran darurat 24/7. Setiap Printer Stensil Semi Otomatis SMT melewati proses burn-in full-line dan inspeksi 100% di pabrik ISO9001 seluas 12.000m² kami. Pelanggan mendapatkan jalur perakitan PCB yang kokoh, ROI yang cepat, dan mitra yang tumbuh bersama.
| Ulasan Pelanggan
1600+ jalur SMT papan panjang di 72 negara menggunakan ICT. Mereka memuji rencana jalur lebar khusus untuk lantai besar, peti ekstra kuat untuk pengiriman laut, kelas seminggu yang membuat operator mencetak seperti ahli, perbaikan jarak jauh instan yang menghemat seluruh shift dan kunjungan bulanan yang meningkatkan UPH 20%. Pabrik-pabrik terus berkembang karena perawatan menyeluruh berarti hasil first-pass yang lebih tinggi, jumlah barang bekas yang lebih sedikit, dan persahabatan sejati dalam jangka panjang.
| Sertifikasi dan Standar
Setiap Printer Stensil Semi Otomatis SMT membawa CE, RoHS, ISO9001:2015 dan berbagai paten. Pengujian papan lebar dan pemeriksaan 100% memenuhi standar UE, AS, dan global untuk jalur perakitan PCB. Hal ini membuktikan penanganan pasta yang aman, docking lebar yang mulus, suku cadang yang tahan lama, dan pengoperasian yang ramah lingkungan – keyakinan penuh dari papan panjang pertama.
| Tentang Perusahaan ICT dan Pabrik Kami
Didirikan pada tahun 2012, ICT telah menjadi mitra solusi SMT lengkap tepercaya yang melayani lebih dari 1600 pelanggan di 72 negara. Pabrik canggih kami seluas 12.000m² di Dongguan mempekerjakan 89 anggota staf yang bersemangat dan 20 insinyur senior yang merancang, memproduksi, dan menguji secara ketat setiap mesin di bawah standar ISO9001. Dengan 8 kantor di luar negeri dan gudang lokal di seluruh dunia, kami menjamin suku cadang dan dukungan teknisi di lokasi dalam waktu 48 jam di mana pun di dunia. Kita hidup dengan Integritas, Kesederhanaan, Keterbukaan, Koordinasi, dan Berbagi – memberikan harga yang jujur, respons secepat kilat, peningkatan perangkat lunak gratis seumur hidup, dan kemitraan sejati yang membantu setiap pelanggan mencapai pertumbuhan berkelanjutan.
