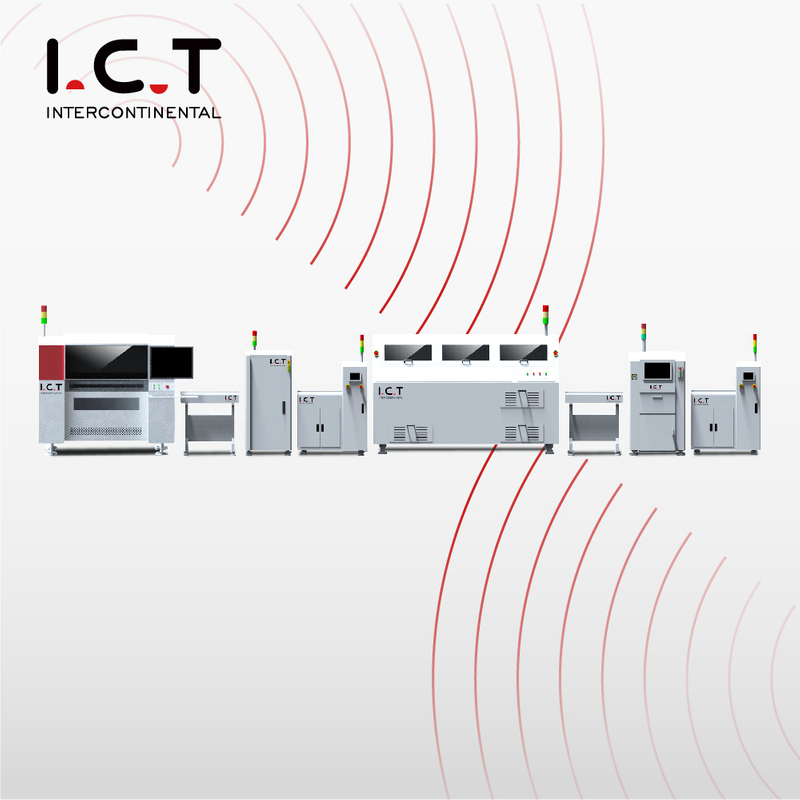

Lini produksi SMD PCBA semi-otomatis yang cepat dan fleksibel, Lini produksi modul LED SMT berkualitas tinggi, jalur perakitan PCB, untuk penjualan.
1. Pilih dan Tempatkan Mesin
Penembak chip tingkat lanjut
Mesin pick and place yang cepat & fleksibel
Pemasangan chip modular multifungsi
Mesin penempatan cepat dan fleksibel
| Model | Haduh SM471 Ditambah | Hanwha SM481 Ditambah | Hanwha SM482 Ditambah |
| Spindel | 10 Spindel ×2 Gantri | 10 Spindel ×1 Gantri | 6 Spindel ×1 Gantri |
| Kecepatan Penempatan | 78,000CPH (Optimal) | 40,000CPH (Optimal) | 30,000CPH (Optimal) |
| Akurasi Penempatan | ±40μm@μ±3σ | ±40μm@μ±3σ | ±40μm@μ±3σ |
| Bagian yang Berlaku | 0402 ~ 14mm(T 12mm) | 0402 ~ 42mm(T 15mm) | 0402 ~ 55mm(T 15mm) |
| PCB yang berlaku | Maks. 510(L) x 460(W)(Standar) | Maks. 460(L) x 400(W)(Standar) | Maks. 460(L) x 400(W)(Standar) |
| Maks. 610(L) x 460(W)(Opsi) | Maks. 1500(L) x 460(W)(Opsi | Maks. 1200(L) x 510(W)(Opsi) | |
| Dimensi (mm) | 1650×1690×1458 | 1650×1680×1530 | 1650×1680×1458 |
2. Printer Stensil SMT semi-otomatis
Menggunakan cara panduan linier, mencocokkan kecepatan penggerak motor, memastikan stabilitas dan presisi pencetakan.
Tekanan bilah dan kecepatan pencetakan dapat disesuaikan, pengukur tekanan presisi, tampilan pengontrol kecepatan.
Bangku universal modular, penempatan bidal acak, konversi mudah.
Dengan perangkat penyelarasan untuk papan dan bingkai PCB.
| Model | hal3 | hal6 | hal12 |
| Ketepatan | +/- 0,05mm | +/- 0,05mm | +/- 0,05mm |
| Ukuran PCB | 300x350mm | 600x350mm | 1200x350mm |
| Ukuran platform | 300x350mm | 700x400mm | 1350x400mm |
| Ukuran Stensil (mm) | 370*470.550*650 | 370*470.550*650 | 370*470.550*650.1500*650 |
| Ketebalan PCB | 0,2 - 6mm | 0,2 - 6mm | 0,2 - 6mm |
| Setensilan Penentuan posisi | petunjuk | petunjuk | petunjuk |
| Waktu Siklus | < 10 Detik. | < 10 Detik. | < 12 Detik. |
| Konsumsi Daya | 200 watt | 200 watt | 200 watt |
| Catu Daya | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tekanan udara | 4,5-6kg/cm | 4,5-6kg/cm | 4,5-6kg/cm |
| Kecepatan Alat Pembersih | 0-1500mm/detik | 0-1500mm/detik | 0-1500mm/detik |
| Dimensi | 850x750x1650mm | 1050x750x1650mm | 1660x750x1650mm |
| Berat | 280Kg | 300Kg | 356Kg |
| Panjang Penyapu | 250mm | 250mm | 250mm |
| Tinggi Platform | 950mm | 950mm | 950mm |
| Opsi: Ukuran khusus dapat disesuaikan | |||
3. Oven Aliran Ulang
Sistem manajemen fluks efektif tinggi
Sistem perlindungan nitrogen stabilitas tinggi
Sistem pendingin berkinerja tinggi
| Model | L8 | L10 |
| Dimensi (P*L*T)mm | 5000x1250x1490 | 5800x1250x1490 |
| Berat | Kira-kira. 1600KG | Kira-kira. 1800KG |
| Jumlah Zona Pemanasan | Atas8/Bawah8 | Atas10/Bawah10 |
| Panjang Zona Pemanasan | 3121mm | 3891mm |
| Penyesuaian Lebar Rel | M (opsi: A) | |
| Volume Buang | 10M3/minx2 Knalpot | |
| Sistem Pengendalian | PLC+Komputer | |
| Metode Kontrol Suhu | PID + RSK | |
| Agen Transmisi | Rantai + Jaring | |
| Pasokan Listrik Diperlukan | 3 fase, 380V 50/60Hz | |
| Kekuatan Untuk Pemanasan | 55KW | 64KW |
| Konsumsi Daya | 8KW | 12KW |
| Waktu Pemanasan | Sekitar 25 menit | |
| Suhu. Rentang Pengaturan | Suhu Ruangan-- 300°C | |
| Tinggi Konveyor | 900+/-20mm | |
| Rentang Kecepatan Konveyor | 300~2000mm/mil | |
| Sisi Rel Tetap | Tetap Depan (Opsi: Tetap Belakang) | |
| Metode Pendinginan | Motor dan kipas Udara Paksa (Standar) | |
| Model | Lyra 622 | Lyra 622N | Lyra 732/ 733 | Lyra 732N/ 733N |
| Jumlah zona pemanasan awal | 6 | 6 | 7 | 7 |
| Jumlah zona puncak | 2 | 2 | 3 | 3 |
| Maks. suhu penyolderan | pra-pemanasan zona 300 °C dan zona puncak350 °C | |||
| Jumlah zona pendingin | 2 | 2 | 2 | 3 |
| Lebar Jaring | Standar 440mm (Opsi 560 & 680mm ) | |||
| Lebar Rel | Rel Tunggal: 50 - 460mm, Opsi: 50 - 686mm Lebar lainnya berdasarkan permintaan. Standar Rel Duo: 50 - 290mm*2 | |||
| Dimensions | 5150*1400*1500mm | 5150*1400*1500mm | 5850*1400*1500mm | 6250*1400*1500mm |
| Berat | 2400kg | 2600kg | 2800kg | 3000kg |
