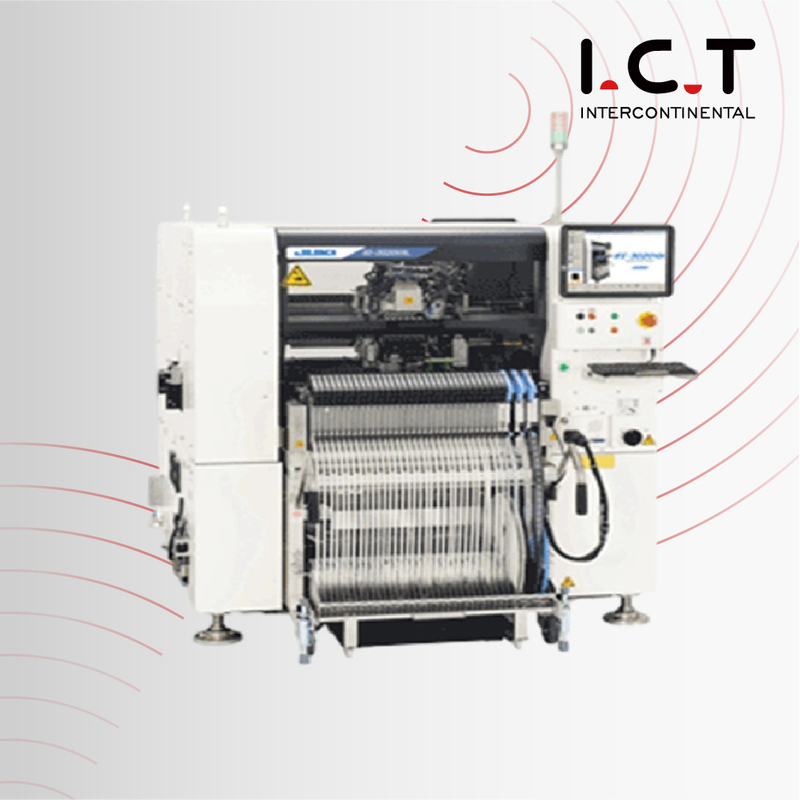

KE-3020VA |JUKI Pemasangan Chip SMT Berkualitas Tinggi dari pabrikan Cina

KE-3020VA |Pemasangan Chip SMT Berkualitas Tinggi JUKI

Perkenalan

JUKI KE-3010

KE-3020VA Pemasangan Chip SMT Berkualitas Tinggi

~ Chip 20,900CPH (Pemusatan laser/Optimal)

~Chip 17,100CPH (Pemusatan laser / IPC9850)

~ 9,470CPH IC (Pemusatan visi/MNVC)

~ Dari 0402(01005) hingga komponen persegi 74mm atau 50×150mm

~ Sistem pemusatan penglihatan (menampilkan pencahayaan bawah, samping, dan belakang, semua pengenalan bola dan pengenalan terpisah)

~ Ukuran PWB yang didukung: ukuran M/L

※Ukuran PWB XL adalah KE-3020V

KE-3020VA

◎Satu kepala laser multi-nosel (6 nosel) ditambah satu kepala IC dengan sensor CDS (1 nozel)

Fitur

Pemasangan Chip JUKI SMT

Evolusi Lanjutan Seri KE

Kepingan	Chip 20,900CPH (Pemusatan laser / Optimal) 17,100CPH (Pemusatan laser / IPC9850)
IC	9,470CPH (Pemusatan visi / opsi MNVC)

Dari 0402(01005) hingga komponen persegi 74mm atau 50×150mm
KE-3020VA
Satu kepala laser multi-nosel (6 nozel) plus
satu kepala IC dengan sensor CDS (1 nosel)
Penggunaan pengumpan pita ganda elektronik memungkinkan pemasangan maksimal 160 jenis komponen.
MNVC adalah standar
Pemusatan penglihatan dalam sekejap dan berkecepatan tinggi
(Saat menggunakan kamera resolusi tinggi dan MNVC)
Pengumpanan komponen baki dengan kecepatan tinggi (Opsi)
PWB berukuran lebih panjang di sumbu X (opsi)
Penempatan PoP (opsi)

Spesifikasi

Ukuran papan	Ukuran M (330×250mm)	Ya
	Ukuran L (410×360mm)	Ya
	L-Ukuran lebar (510×360mm) *1	Ya
	Ukuran XL (610×560mm)	Ya
	Penerapan pada PWB panjang (ukuran L)*2	800×360mm
	Penerapan pada PWB panjang (ukuran L-Lebar)*2	1.010×360mm
	Penerapan pada PWB panjang (ukuran XL)*2	1.210×560mm
Tinggi komponen	12mm	Ya
	20mm	Ya
	25mm (ukuran XL)*2	Ya
Ukuran komponen	Pengenalan laser	0402(01005) ~ 33,5 mm x 33,5 mm
	Pengenalan visi	3mm ~ 74mm×74mm atau 50×150mm
	Pengenalan visi	1,0×0,5mm*3 ~ 48mm×48mm atau 24×72mm
Kecepatan penempatan	Optimal	20.900CPH
	IPC9850	17,100CPH
	IC *4	9,470CPH*5
Akurasi penempatan	Pengenalan laser	±0,05 mm (±3σ)
Akurasi penempatan	Pengenalan visi	±0,03mm(MNVC ±0,04mm)
Masukan pengumpan		Maks.160 untuk pita 8 mm (pada pengumpan pita ganda elektrik)*6

*1 Ukuran L-Wide bersifat opsional *2 Penerapan pada PWB panjang bersifat opsional.*3 KE-3020VA ： Saat menggunakan kamera resolusi tinggi.(opsi) *4 Kebijaksanaan efektif : Kecepatan penempatan IC menunjukkan nilai perkiraan yang diperoleh ketika mesin menempatkan 36 komponen QFP (100 pin atau lebih) atau BGA (256 bola atau lebih) pada papan ukuran M.(CPH=jumlah komponen yang ditempatkan selama satu jam) *5 Perkiraan nilai saat menggunakan MNVC dan mengambil komponen secara bersamaan dengan semua nosel..MNVC adalah standar di KE-3020VA.*6 Saat menggunakan pengumpan pita ganda elektrik EF08HD.* PWB ukuran XL adalah KE-3020V.

Pertanyaan Umum:

Q: Seberapa akuratkah mesin pick-and-place?

Mesin pick-and-place sangat akurat dan mampu menempatkan komponen dengan presisi.Tingkat akurasi umum untuk mesin pick-and-place modern berkisar antara 20 hingga 50 mikrometer (μm), bergantung pada spesifikasi dan kalibrasi mesin.

Q: Seberapa cepat robot pick-and-place?

Kecepatan robot pick-and-place dapat bervariasi tergantung pada model dan pabrikan tertentu.Mesin pick-and-place modern dapat mencapai kecepatan mulai dari 10.000 hingga 120.000 komponen yang ditempatkan per jam (CPH).Kecepatannya bergantung pada faktor-faktor seperti desain mesin, kompleksitas PCB, dan ukuran komponen yang ditempatkan.

Q: Seberapa cepat mesin pick-and-place?

Kecepatan alat berat pick-and-place dapat sangat bervariasi berdasarkan kemampuan dan konfigurasi alat berat.Mesin tingkat pemula mungkin memiliki kecepatan sekitar 10.000 hingga 20.000 CPH (komponen per jam), sedangkan mesin kelas atas dapat mencapai kecepatan melebihi 120.000 CPH.Kecepatan pastinya bergantung pada faktor-faktor seperti model mesin, jumlah kepala penempatan, dan kerumitan proses perakitan.
