Apa itu mesin pick and place?

Mesin pick and place merupakan peralatan penting dalam industri manufaktur elektronik, khususnya untuk Surface Mount Technology (SMT). Ini mengotomatiskan proses penempatan komponen elektronik ke papan sirkuit cetak (PCB) dengan kecepatan dan presisi tinggi, sehingga sangat diperlukan dalam jalur perakitan PCB modern. Mari kita pelajari lebih dalam untuk memahami apa itu mesin pick and place, cara kerjanya, dan peran pentingnya dalam perakitan SMT.

Pengumpan

Mesin pick and place SMT adalah perangkat robot yang dirancang untuk secara otomatis mengambil komponen elektronik dari pengumpan atau gulungan dan menempatkannya ke PCB dengan akurasi ekstrim. Mesin ini dirancang khusus untuk teknologi pemasangan permukaan (SMT), yang melibatkan pemasangan komponen kecil langsung ke permukaan PCB. Mesin pick and place SMT banyak digunakan dalam manufaktur elektronik bervolume tinggi karena efisiensi, kecepatan, dan kemampuannya menangani berbagai komponen.

Proses perakitan PCB melibatkan penempatan ribuan komponen kecil, seperti resistor, kapasitor, sirkuit terintegrasi (IC), dan perangkat kecil lainnya, pada PCB. Mesin pick and place untuk SMT menyederhanakan proses ini dengan menggunakan nozel hisap untuk mengambil setiap komponen dan menempatkannya tepat di papan tulis.

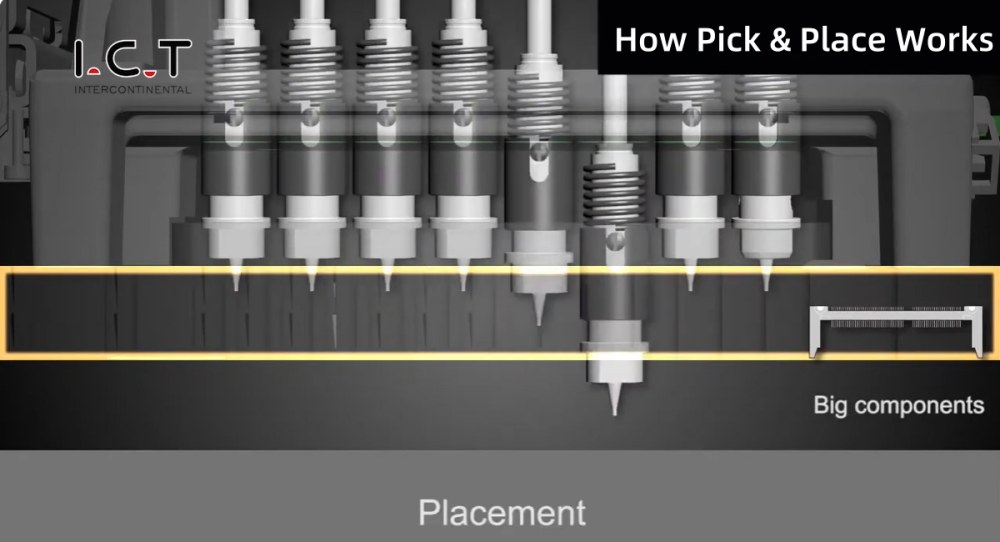

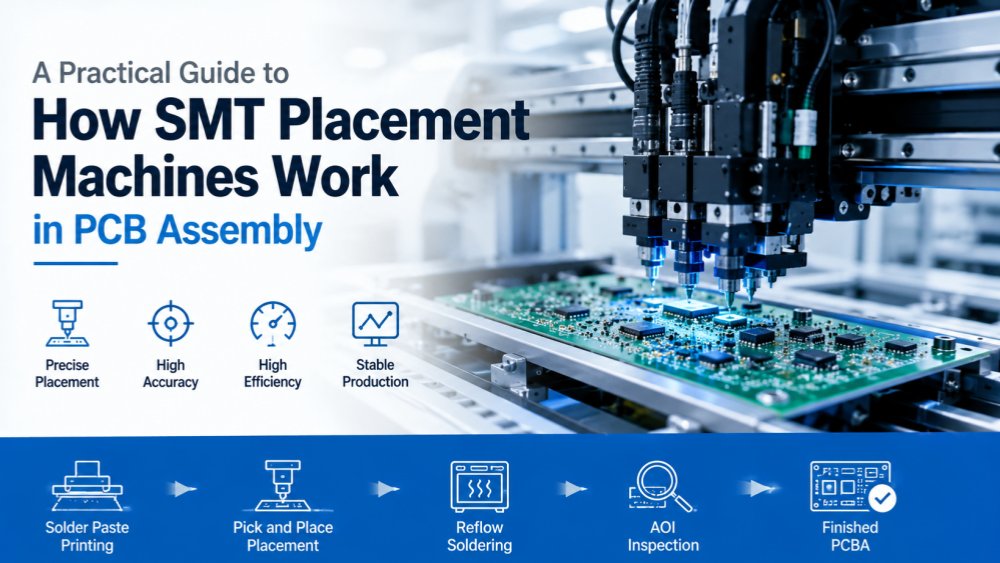

Cara kerjanya

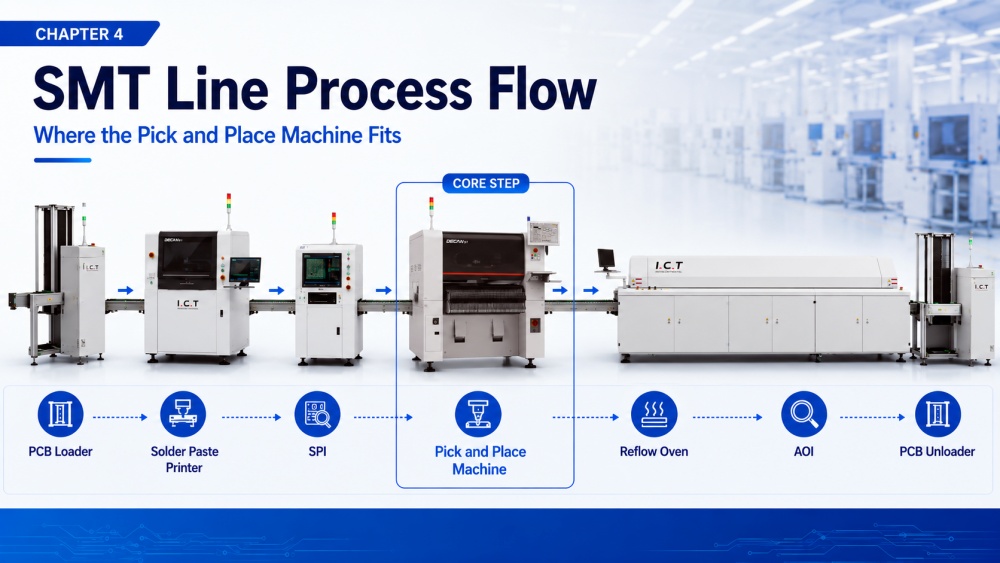

Proses pengambilan dan penempatan mengikuti beberapa langkah penting untuk memastikan pemasangan komponen yang tepat dan efisien:

1. Penempatan PCB – PCB secara otomatis dimuat ke konveyor dan dijepit di tempatnya.

2. Pengumpanan Komponen – Pengumpan memasok komponen dari kaset, baki, atau tabung ke area pengambilan.

3. Penyelarasan Visi – Kamera memeriksa dan memperbaiki posisi/orientasi setiap komponen.

4. Pengambilan & Penempatan – Nosel mengambil komponen menggunakan pengisap vakum dan menempatkannya ke PCB.

5. Transfer ke Reflow – PCB yang telah dirakit dipindahkan ke oven reflow untuk disolder.

Teknologi di balik mesin pick and place

Teknologi di balik mesin Pick and Place adalah kombinasi robotika, kontrol komputer, sistem visi, dan algoritma perangkat lunak canggih. Mesin -mesin ini menggunakan serangkaian motor stepper, motor servo, dan nozel vakum untuk mengambil komponen dari pengumpan, menyelaraskannya menggunakan sistem penglihatan, dan menempatkannya secara akurat di PCB.

Elemen inti dari teknologi meliputi:

• Nozel Suction Vakum : Nozel ini mengambil komponen elektronik menggunakan hisap. Ukuran nozzle yang berbeda tersedia untuk menangani komponen berbagai bentuk dan ukuran.

• Sistem Gantry XY : Sistem ini mengontrol pergerakan nozel dalam arah X (horizontal) dan y (vertikal), memungkinkan penempatan yang tepat pada PCB.

• Sistem Visi : Kamera dan sensor resolusi tinggi memungkinkan mesin untuk mendeteksi orientasi, ukuran, dan posisi komponen, memastikan penempatan yang akurat di papan tulis.

• Perangkat Lunak Kontrol : Perangkat lunak mengontrol operasi mesin, seperti pemilihan komponen, koordinat penempatan, dan pengaturan kecepatan, memastikan perakitan yang lancar dan efisien.

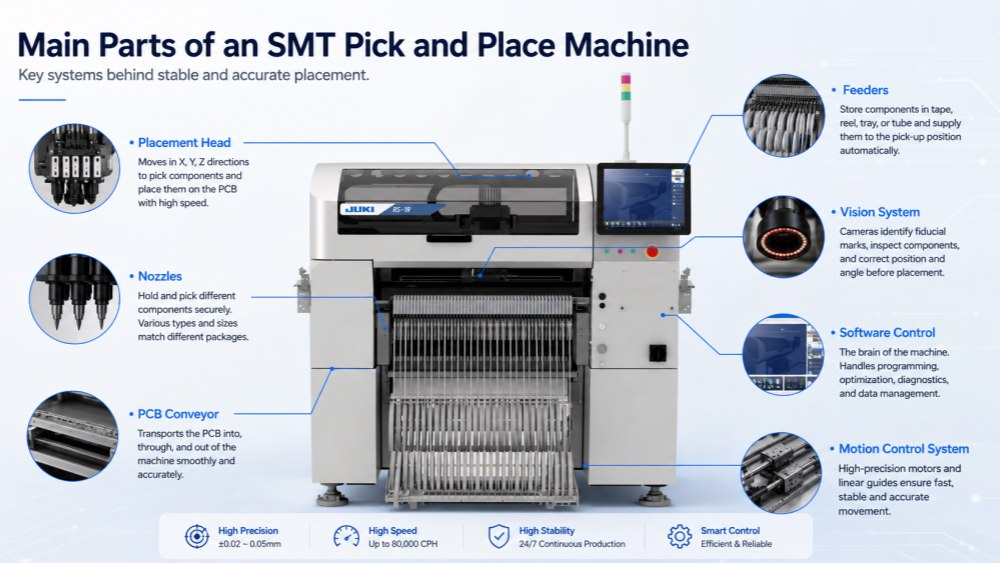

Komponen Inti mesin Pick and Place

SMT Definisi Mesin Pilih dan Tempatkan SMT

Pengumpan SMT merupakan bagian integral dari mesin pick and place. Ini memegang gulungan atau strip komponen elektronik dan menyajikannya ke mesin dengan cara yang sistematis dan terorganisir. Peran pengumpan adalah menyuplai komponen ke mesin pengambilan dan penempatan pemasangan di permukaan secara efisien, sehingga memungkinkan perakitan terus menerus dan tanpa gangguan.

Ada berbagai jenis pengumpan SMT, termasuk pengumpan pita, pengumpan tongkat, dan pengumpan baki, masing-masing dirancang untuk menangani jenis kemasan komponen tertentu. Pengumpan pita adalah yang paling umum digunakan dalam mesin pick and place SMT, karena mereka mengakomodasi komponen yang dikemas dalam pita atau gulungan, yang dapat diakses dengan mudah oleh mesin.

Smt reel

Reel SMT adalah spool yang menahan strip komponen yang digunakan dalam teknologi pemasangan di permukaan. Strip berisi beberapa komponen individual yang diposisikan secara berkala, sehingga memudahkan mesin pengambilan dan penempatan untuk mengakses dan mengambil komponen. Reel tersedia dalam berbagai ukuran, bergantung pada jenis komponen dan jumlah komponen per reel.

Kombinasi pengumpan dan gulungan SMT memastikan mesin pick and place beroperasi secara efisien, dengan waktu henti minimal, karena komponen terus dipasok ke mesin selama proses perakitan.

Sistem penyimpanan pintar untuk mesin pick and place

Sistem penyimpanan cerdas adalah fitur canggih yang terdapat pada mesin pick and place modern yang memastikan pengorganisasian dan pengambilan komponen secara efisien selama proses perakitan. Sistem ini memungkinkan komponen disimpan secara sistematis, mengurangi waktu pengaturan dan memastikan bahwa mesin pengambilan dan penempatan SMT dapat dengan cepat mengakses komponen yang diperlukan.

Sistem penyimpanan cerdas meningkatkan produktivitas dengan meminimalkan waktu henti yang disebabkan oleh penanganan manual atau pencarian komponen. Hal ini juga memungkinkan manajemen inventaris komponen otomatis, memastikan bahwa mesin pengambilan dan penempatan untuk SMT selalu memiliki akses ke komponen yang diperlukan untuk perakitan PCB yang efisien.

Bagaimana mesin pick dan place membantu dengan perakitan PCB

Penempatan Komponen Otomatis

Salah satu keuntungan paling signifikan dari mesin pick and place adalah kemampuannya untuk mengotomatisasi penempatan komponen ke PCB. Otomatisasi ini sangat mempercepat proses perakitan, mengurangi biaya tenaga kerja dan waktu produksi. Mesin Pick dan Place Surface Mount dapat menangani ribuan komponen per jam, membuatnya ideal untuk pembuatan volume tinggi.

Presisi dan kecepatan tinggi

Mesin pick and place untuk SMT menawarkan presisi dan kecepatan tak tertandingi, menempatkan komponen dengan akurasi yang diukur dalam mikrometer. Sistem penglihatan canggih dan kontrol robotik memastikan bahwa setiap komponen ditempatkan tepat di lokasi yang ditentukan, meminimalkan kesalahan dan meningkatkan kualitas produk secara keseluruhan.

Peningkatan throughput produksi

Dengan mengotomatiskan proses penempatan komponen, mesin pick and place meningkatkan hasil produksi secara signifikan. Ini berarti bahwa produsen dapat memproduksi lebih banyak PCB dalam waktu yang lebih singkat, sehingga dapat memenuhi permintaan manufaktur elektronik skala besar.

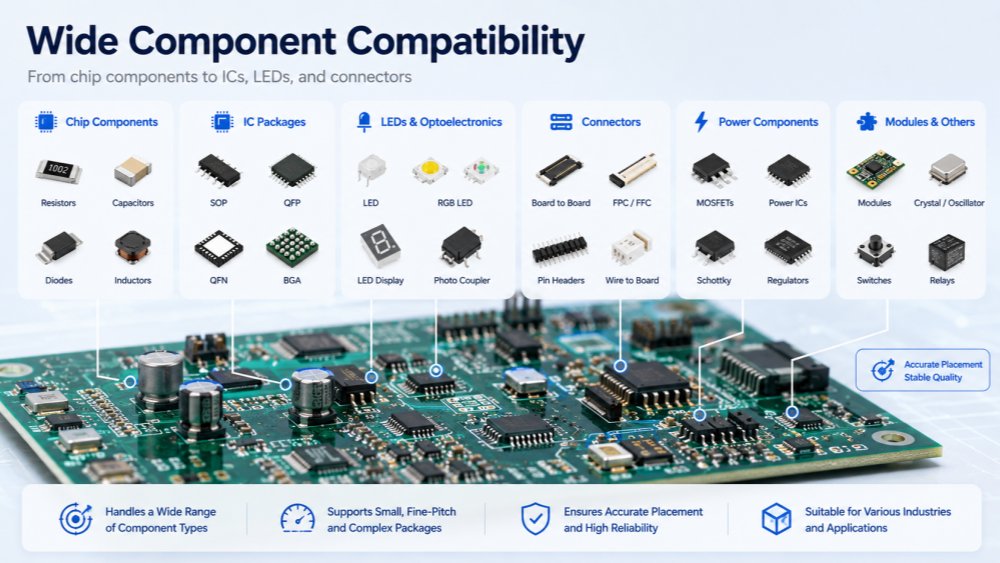

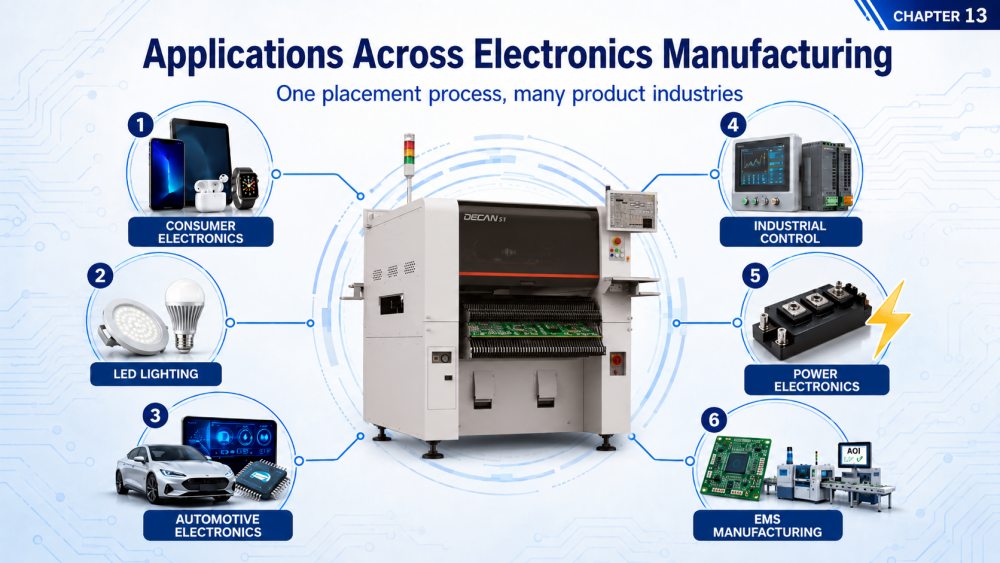

Variasi dan kompleksitas komponen

Mesin pick and place yang dipasang di permukaan mampu menangani berbagai macam komponen, mulai dari resistor dan kapasitor kecil hingga IC dan konektor yang lebih besar. Fleksibilitas ini memungkinkannya menangani desain PCB kompleks dengan berbagai ukuran dan bentuk komponen, sehingga cocok untuk beragam kebutuhan manufaktur.

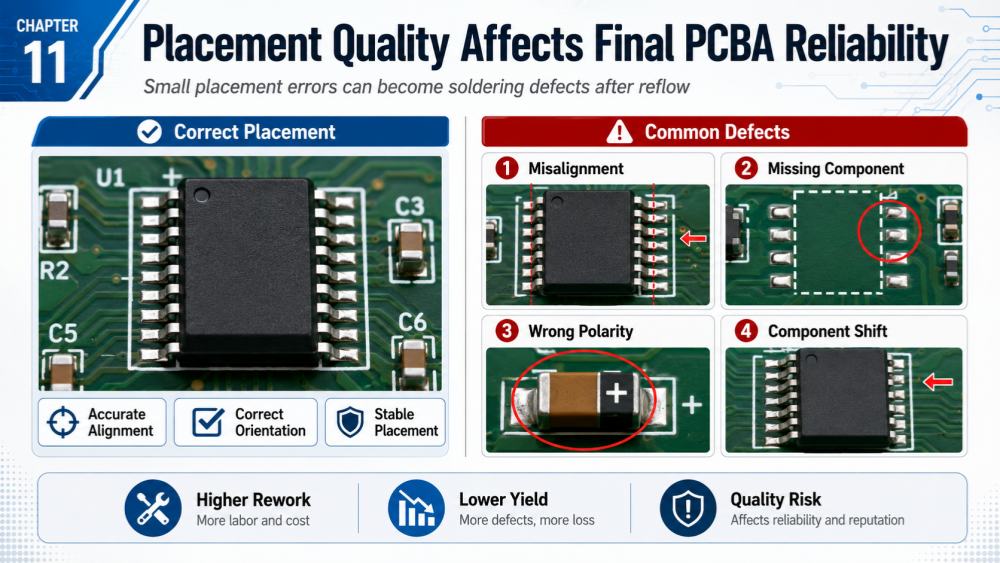

Mengurangi kesalahan manusia

Perakitan PCB manual rentan terhadap kesalahan manusia, yang dapat menyebabkan cacat dan penurunan kualitas produk. Mesin pick and place menghilangkan kesalahan ini dengan memastikan penempatan komponen yang tepat dan konsisten, sehingga menghasilkan produk akhir dengan kualitas lebih tinggi.

Kualitas dan konsistensi yang lebih baik

Penggunaan mesin pick and place untuk SMT memastikan setiap PCB dirakit dengan tingkat akurasi dan kualitas yang sama. Konsistensi ini penting untuk mempertahankan standar tinggi dalam manufaktur elektronik, khususnya untuk produk yang memerlukan kinerja yang andal.

Sistem Visi Lanjutan

Mesin pick and place modern dilengkapi dengan sistem penglihatan canggih yang menggunakan kamera resolusi tinggi untuk memeriksa komponen dan memverifikasi penempatannya. Sistem visi ini memastikan bahwa setiap komponen diposisikan dan diorientasikan dengan benar sebelum ditempatkan pada PCB, sehingga semakin meningkatkan akurasi perakitan.

Fleksibilitas perakitan

Mesin pick and place SMT menawarkan fleksibilitas dalam menangani berbagai desain dan tata letak PCB. Ini dapat dengan mudah diprogram untuk mengakomodasi berbagai konfigurasi PCB, sehingga cocok untuk prototipe dan produksi massal.

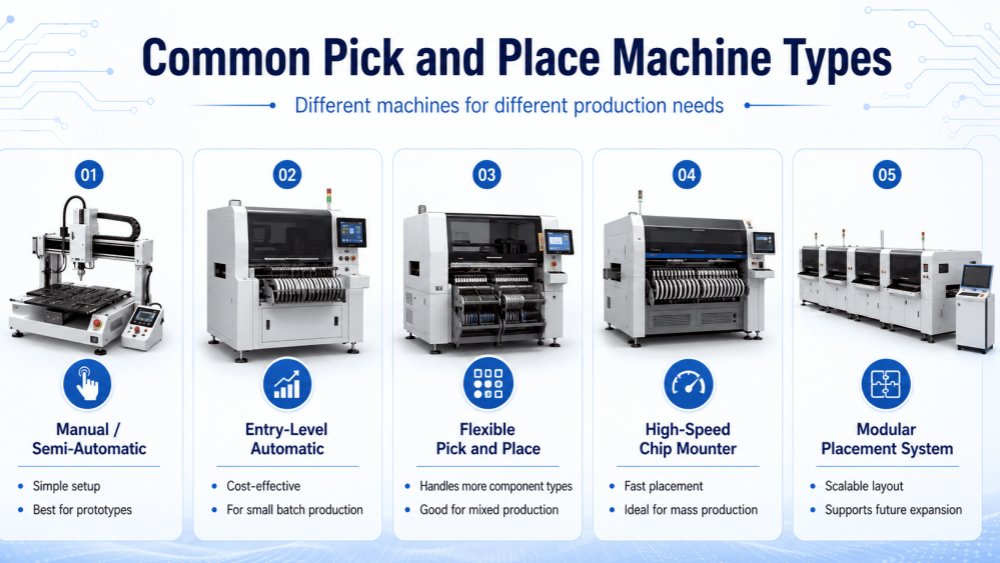

Pilih dan Tempatkan Jenis & Kasus Penggunaan mesin

Mode Produksi:

• Campuran Tinggi, Volume Rendah: Penggantian produk yang sering, pengumpan fleksibel, pemrograman mudah.

• Volume Tinggi, Campuran Rendah: Penyeimbangan saluran dan konfigurasi pengumpan yang dioptimalkan untuk throughput maksimum.

Hanwha SM482

< Pertanyaan >

Juki RS-1R

< Pertanyaan >

Yamaha YRM20

< Pertanyaan >

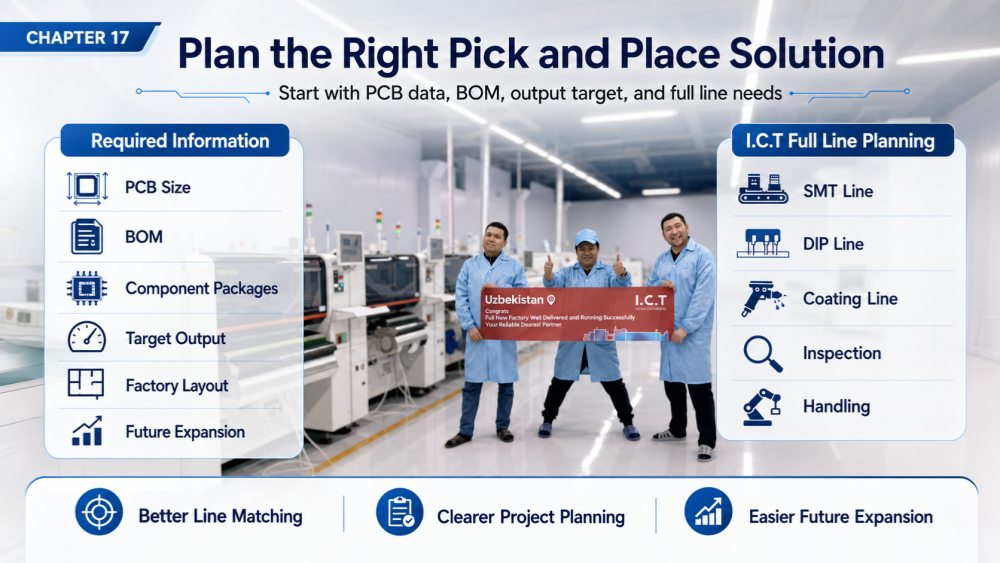

Bagaimana cara memilih mesin SMT yang tepat untuk perakitan PCB Anda?

Saat memilih mesin pick and place, pertimbangkan:

1. Volume Produksi – Sesuaikan kecepatan penempatan (CPH) dengan hasil harian Anda.

2. Campuran Komponen – Chip kecil vs. IC besar memerlukan kepala mesin yang berbeda.

3. Persyaratan Akurasi – Nada halus dan BGA memerlukan penglihatan presisi tinggi.

4. Anggaran & ROI – Seimbangkan biaya awal dengan produktivitas jangka panjang.

5. Tingkat Otomatisasi – Pertimbangkan kecerdasan feeder, konektivitas MES, dan kecepatan pergantian.

Biaya & Total Biaya Kepemilikan (TCO)

Mesin pick and place yang dirawat dengan baik dapat bekerja secara efisien selama 8–10 tahun dengan OEE yang stabil.

Hubungi teknisi SMT untuk membantu Anda memilih!!!

Daftar Periksa Pemeliharaan

FAQ

Q1: Apa perbedaan antara penembak chip dan mesin pick and place yang fleksibel?
Penembak chip dioptimalkan untuk komponen kecil dan berkecepatan tinggi, sementara mesin fleksibel menangani beragam ukuran dan jenis komponen.

Q2: Seberapa akurat mesin pick and place modern?
Akurasi tipikal adalah ±0,05 mm dengan koreksi penglihatan tingkat lanjut.

Q3: Dapatkah satu mesin menangani semua jenis komponen?
Kebanyakan model fleksibel dapat menangani chip 01005 hingga konektor besar, tetapi papan yang rumit mungkin memerlukan mesin ganda.

Q4: Apa siklus pemeliharaannya?
Pembersihan harian, inspeksi mingguan, dan kalibrasi bulanan direkomendasikan untuk mendapatkan waktu kerja yang optimal.

Q5: Apakah ICT menyediakan layanan dan pelatihan global?
Ya. ICT menawarkan dukungan dan pelatihan purna jual lokal melalui jaringan layanan globalnya.

Q6: Bagaimana cara memilih model yang tepat untuk lini saya?
Hubungi pakar SMT kami untuk mendapatkan solusi khusus dan proposal konfigurasi gratis.

Mesin pick and place adalah alat yang sangat diperlukan dalam dunia manufaktur elektronik, menawarkan kecepatan, presisi, dan efisiensi dalam perakitan SMT. Baik Anda berurusan dengan desain PCB yang sederhana atau rumit, mesin pick and place untuk SMT memastikan bahwa komponen ditempatkan secara akurat, mengurangi kesalahan, dan meningkatkan hasil produksi. Dengan memanfaatkan teknologi canggih seperti sistem penglihatan dan penyimpanan cerdas, mesin pick and place pemasangan di permukaan terus merevolusi industri elektronik.

Kesimpulan

Mesin pick and place adalah jantung perakitan SMT , yang menggabungkan presisi, kecepatan, dan otomatisasi. Baik untuk produksi massal berkecepatan tinggi atau pembuatan prototipe fleksibel, memilih sistem yang tepat akan memastikan efisiensi dan kualitas jangka panjang dalam manufaktur elektronik.
