PCBA adalah tulang punggung elektronik modern, memastikan fungsionalitas dalam segala hal mulai dari smartphone hingga perangkat medis. Tetapi bagaimana Anda bisa menjamin kualitas dan keandalan PCBA Anda ? Strategi pengujian yang tepat sangat penting untuk mengidentifikasi cacat lebih awal dan memastikan umur panjang produk. Dalam posting ini, Anda akan belajar tentang metode pengujian utama seperti AOI, AXI, TIK, dan banyak lagi, dan bagaimana memilih strategi terbaik berdasarkan kebutuhan produksi Anda.

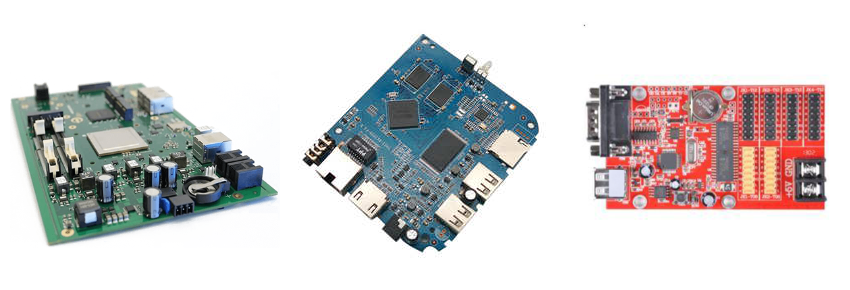

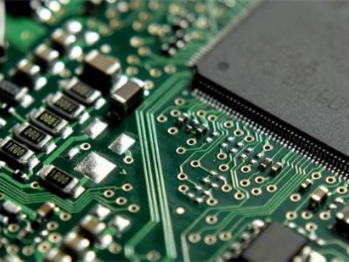

PCBA (perakitan papan sirkuit cetak) adalah kumpulan komponen elektronik yang dipasang pada papan sirkuit cetak (PCB) untuk membuat perangkat elektronik operasional. Proses perakitan melibatkan melampirkan komponen seperti resistor, kapasitor, IC, dan konektor ke papan, baik melalui solder atau metode lain.
PCBA memainkan peran penting dalam menyalakan dan mengendalikan perangkat elektronik. Dari ponsel di saku Anda ke sistem di mobil Anda, mereka memungkinkan perangkat untuk melakukan berbagai fungsi. Baik itu elektronik konsumen, sistem otomotif, atau perangkat industri, PCBA memastikan bahwa sinyal listrik ditransmisikan dan diproses dengan benar.
Selama produksi PCBA, beberapa tantangan dapat muncul, termasuk:
Kesalahan Penempatan Komponen : Penempatan yang salah dapat menyebabkan kerusakan atau bahkan sirkuit pendek.
Cacat Solder : Sambungan solder yang buruk atau penyolderan dingin dapat menyebabkan koneksi listrik gagal.
Spesifikasi komponen yang salah : Menggunakan komponen yang salah dapat mempengaruhi fungsionalitas atau kinerja. Memastikan kontrol kualitas sangat penting untuk menghindari masalah ini dan menjamin produk berkinerja tinggi yang andal. Pengujian sangat penting untuk mengidentifikasi dan memperbaiki masalah ini di awal proses produksi, memastikan setiap PCBA memenuhi standar yang diperlukan.
Mengapa pengujian penting untuk PCBA?
Dampak pengujian yang buruk pada kinerja dan keandalan produk.
Peran pengujian PCBA dalam mencegah cacat, mengurangi pengerjaan ulang, dan meningkatkan hasil.
Pentingnya mengidentifikasi dan mengatasi masalah di awal proses produksi untuk menghindari penarikan yang mahal atau kegagalan di lapangan.
Saat memproduksi PCBA, metode pengujian yang berbeda memastikan bahwa produk akhir dapat diandalkan dan melakukan seperti yang diharapkan. Metode ini bervariasi dari inspeksi visual sederhana hingga teknologi x-ray canggih. Setiap teknik pengujian memiliki tujuan yang unik, membantu mengidentifikasi jenis cacat tertentu dalam proses perakitan.
AOI menggunakan kamera resolusi tinggi untuk memeriksa permukaan PCBA untuk cacat. Ini membandingkan dewan dengan 'Golden Board ' untuk mendeteksi masalah seperti kesalahan solder, kesalahan penempatan komponen, dan komponen yang hilang. Dengan memindai masing -masing papan dengan cepat, AOI mengidentifikasi cacat potensial sebelum diproses lebih lanjut. Ini sangat berguna dalam lingkungan produksi volume tinggi di mana kecepatan dan akurasi sangat penting.
Keuntungan:
Cepat dan cocok untuk produksi volume tinggi.
Efektif dalam mengidentifikasi cacat permukaan lebih awal.
Keterbatasan:
Tidak dapat mendeteksi cacat tersembunyi seperti sambungan solder di bawah BGAS atau masalah komponen internal.
AXI menggunakan pencitraan sinar-X untuk memeriksa bagian dalam PCBA, terutama berguna untuk mendeteksi cacat tersembunyi seperti:
Kekosongan di sambungan solder
Cacat head-in-pillow (pinggul)
Masalah dalam BGAS (array kisi bola)
Manfaat:
Sangat baik untuk desain kompleks dengan sambungan solder tersembunyi.
Memberikan akurasi tinggi untuk mendeteksi kesalahan internal.
Kekurangan:
Biaya yang lebih tinggi.
Lebih lambat dibandingkan dengan AOI.
AXI menggunakan pencitraan sinar-X untuk memeriksa bagian dalam PCBA, membuatnya sangat berguna untuk mendeteksi cacat tersembunyi yang tidak terlihat oleh mata telanjang. Ini sangat efektif dalam menemukan masalah seperti kekosongan pada sendi solder, cacat kepala-pillow (pinggul), dan masalah dalam BGA (array grid bola), yang seringkali tidak dapat diakses oleh metode inspeksi lainnya. Dengan memberikan pandangan yang jelas tentang struktur internal papan, AXI dapat mendeteksi potensi kegagalan lebih awal, meningkatkan keandalan produk.
Keuntungan:
Sangat cepat dan tepat untuk produksi volume tinggi.
Mendeteksi kesalahan dalam komponen individual.
Keterbatasan:
Biaya pengaturan awal yang lebih tinggi.
Kecepatan inspeksi yang lebih lambat dibandingkan dengan AOI, membuatnya kurang cocok untuk produksi volume tinggi.
Pengujian probe terbang menggunakan probe robot untuk menguji kinerja listrik PCBA tanpa memerlukan perlengkapan uji khusus. Ini membuatnya menjadi solusi yang fleksibel dan hemat biaya, terutama untuk produksi volume rendah, prototipe, atau desain yang tidak memiliki bantalan uji khusus. Probe robot bergerak melintasi papan untuk melakukan berbagai tes, termasuk pemeriksaan kontinuitas, resistensi, dan fungsionalitas komponen.
Manfaat:
Menghilangkan kebutuhan untuk perlengkapan khusus yang mahal, mengurangi biaya pengaturan awal.
Sangat mudah beradaptasi dengan perubahan desain, membuatnya ideal untuk prototipe atau desain yang berkembang selama pengujian.
Kekurangan:
Kecepatan pengujian yang lebih lambat dibandingkan dengan metode seperti TIK, yang mungkin tidak cocok untuk produksi skala besar.
Lebih sedikit titik uji dan kemampuan terbatas untuk melakukan pemeriksaan listrik mendalam dibandingkan dengan TIK.
Pengujian Fungsional (FCT) mengevaluasi fungsionalitas keseluruhan PCBA dengan mensimulasikan kondisi operasional dunia nyata. Ia memeriksa apakah dewan melakukan seperti yang diharapkan dengan menguji semua fungsinya, seperti menyalakan, berkomunikasi dengan komponen lain, dan melakukan tugas di lingkungan langsung. FCT biasanya merupakan langkah terakhir dalam proses pengujian sebelum suatu produk dirilis untuk memastikannya memenuhi semua spesifikasi desain.
Pro:
Memberikan pemeriksaan akhir yang komprehensif dari fungsionalitas produk dalam kondisi dunia nyata.
Memastikan PCBA memenuhi spesifikasi desain dan beroperasi sebagaimana dimaksud.
Kontra:
Tidak dapat menentukan penyebab pasti kegagalan, membuat pemecahan masalah lebih menantang.
Memakan waktu dan mahal karena kompleksitas tes dan kebutuhan akan peralatan khusus.
Subjek pengujian burn-in PCBA untuk kondisi stres, seperti operasi kontinu pada suhu tinggi, untuk mensimulasikan penggunaan yang berkepanjangan dan mengidentifikasi kegagalan awal. Proses ini membantu menghilangkan komponen yang lemah atau merancang kelemahan yang mungkin menyebabkan kegagalan dini di lapangan. Pengujian burn-in umumnya digunakan untuk meningkatkan keandalan produk jangka panjang, terutama yang digunakan dalam aplikasi kritis misi di mana kegagalan bukanlah suatu pilihan.
Manfaat:
Mendeteksi potensi kegagalan awal sebelum produk mencapai pelanggan, mencegah penarikan yang mahal atau masalah kinerja.
Meningkatkan umur panjang produk dengan mengidentifikasi dan menangani komponen yang lemah di awal proses produksi.
Kekurangan:
Memakan waktu dan membutuhkan periode pengujian yang luas, seringkali memakan waktu beberapa jam atau hari.
Tegangan yang diterapkan selama pengujian mungkin, dalam beberapa kasus, mempersingkat umur keseluruhan produk.
Pengujian kontaminasi mendeteksi residu ionik, seperti fluks atau zat lain, yang dapat menyebabkan kegagalan jangka panjang seperti migrasi elektrokimia. Residu ini, yang sering tidak terlihat oleh mata telanjang, dapat menyebabkan sirkuit pendek, korosi, atau degradasi kinerja dari waktu ke waktu. Sangat penting untuk memastikan umur panjang dan keandalan PCBA, terutama dalam aplikasi keandalan tinggi.
Metode meliputi:
Rose (resistivitas ekstrak pelarut): Tes yang mengukur tingkat kontaminasi ionik pada permukaan PCBA.
Kromatografi ion: Metode yang lebih tepat untuk mengidentifikasi dan mengukur kontaminan ionik spesifik.
Manfaat:
Mencegah masalah tersembunyi seperti korosi atau kegagalan karena kontaminasi ionik.
Memastikan produk ini bebas dari residu berbahaya yang dapat membahayakan kinerja.
Kekurangan:
Biaya tinggi karena kebutuhan akan peralatan khusus dan prosedur pengujian.
Membutuhkan penanganan dan analisis ahli.
TDR adalah metode pengujian khusus yang digunakan untuk memastikan integritas sinyal dalam PCBA frekuensi tinggi dengan memverifikasi pencocokan impedansi di sepanjang jalur sinyal. Tes ini sangat penting untuk mendeteksi masalah seperti distorsi sinyal atau refleksi yang dapat berdampak negatif terhadap transmisi sinyal berkecepatan tinggi. TDR bekerja dengan mengirimkan sinyal melalui jejak dan menganalisis refleksi untuk menilai konsistensi impedansi.
Manfaat:
Memastikan kontrol impedansi yang tepat, yang sangat penting untuk mencegah kehilangan sinyal atau distorsi.
Vital untuk sirkuit berkecepatan tinggi di mana bahkan sedikit ketidaksesuaian impedansi dapat menyebabkan degradasi kinerja.
Kekurangan:
Membutuhkan peralatan dan keahlian khusus, membuatnya lebih mahal.
Mungkin tidak diperlukan untuk desain yang lebih sederhana dan berkecepatan rendah yang tidak memerlukan kontrol impedansi yang tepat.
Untuk memastikan kualitas PCBA Anda, mengikuti praktik terbaik dalam pengujian sangat penting. Praktik -praktik ini membantu menangkap cacat lebih awal, memastikan keandalan produk Anda.
Pastikan semua komponen, antarmuka, dan fungsi kritis diuji. Strategi pengujian yang komprehensif memastikan tidak ada bagian dari dewan yang diabaikan. Pengujian harus mencakup:
Pemeriksaan tingkat komponen untuk resistor, kapasitor, dan IC.
Sambungan solder untuk koneksi yang tepat.
Verifikasi fungsional untuk memeriksa apakah papan berfungsi sebagaimana dimaksud dalam kondisi normal.
Kalibrasi reguler peralatan uji adalah kunci untuk mempertahankan akurasi. Baik itu AOI, TIK, atau metode lainnya, pastikan alat pengujian Anda berfungsi secara optimal. Kalibrasi memastikan hasil yang konsisten dan mengurangi kesalahan yang disebabkan oleh peralatan yang salah.
Memasukkan prinsip DFT selama fase desain dapat menyederhanakan pengujian nanti. Dengan merancang PCBA Anda dengan mempertimbangkan pengujian, Anda dapat:
Kurangi waktu pengujian dengan membuatnya lebih mudah untuk mengakses komponen.
Tingkatkan deteksi kesalahan dengan memastikan bantalan uji dan titik yang tepat tersedia.
Hemat biaya dengan mencegah kebutuhan untuk desain ulang yang mahal atau perubahan fixture uji.
Menyeimbangkan biaya pengujian dengan manfaat deteksi cacat sangat penting. Pendekatan strategis untuk pengujian membantu menghindari pengeluaran yang tidak perlu sambil memastikan produk berkualitas tinggi.
Penting untuk mengidentifikasi bagian mana dari proses produksi yang membutuhkan pengujian yang lebih intens dan mana yang tidak. Misalnya, Anda mungkin ingin fokus pada komponen berisiko tinggi yang dapat mempengaruhi kinerja keseluruhan.
Menggunakan beberapa metode pengujian bersama (misalnya, AOI + ICT + FCT) menawarkan cakupan dan keandalan yang lebih besar dengan biaya yang wajar. Menggabungkan metode memastikan bahwa cacat permukaan, kesalahan listrik, dan masalah fungsionalitas semuanya ditangani tanpa redundansi dalam pengujian.
Memanfaatkan alat otomasi dan analisis data meningkatkan efisiensi pengujian dan kontrol kualitas.
Sistem pengujian otomatis mempercepat proses dan mengurangi kesalahan manusia. Apakah menggunakan probe otomatis atau deteksi cacat berbasis AI, otomatisasi dapat secara signifikan meningkatkan throughput, terutama di lingkungan produksi volume tinggi.
Analisis data memainkan peran kunci dalam mengoptimalkan proses pengujian. Dengan menganalisis hasil pengujian, Anda dapat:
Identifikasi pola dalam cacat dan tingkatkan desain di masa depan.
Pantau kualitas dari waktu ke waktu menggunakan metode statistik.
Mengoptimalkan siklus pengujian dengan menargetkan poin kegagalan yang paling umum. Menggunakan visualisasi dan metode statistik, Anda juga dapat dengan cepat menemukan area untuk perbaikan di lini produksi.
Memilih strategi pengujian yang tepat sangat penting untuk memastikan kualitas dan keandalan PCBA Anda. Pertimbangkan kebutuhan unik proyek Anda dan berkolaborasi dengan produsen berpengalaman untuk memilih metode terbaik. Biaya biaya, kecepatan, dan akurasi untuk mengoptimalkan proses pengujian Anda dan mempertahankan produksi berkualitas tinggi.
A: ICT menggunakan fixture 'bed of kuku ' untuk pengujian berkecepatan tinggi dan tepat dari komponen listrik dalam produksi massal, sementara pengujian probe terbang menggunakan probe robot untuk pengujian volume rendah atau prototipe tanpa perlu perlengkapan khusus.
A: Biaya pengujian saldo dengan manfaat deteksi cacat. Gunakan kombinasi metode seperti AOI, TIK, dan FCT untuk memastikan cakupan komprehensif dengan biaya yang wajar.
A: Pengujian fungsional memastikan PCBA berfungsi sebagaimana dimaksud dengan mensimulasikan kondisi dunia nyata. Ini memberikan pemeriksaan akhir untuk fungsionalitas produk tetapi tidak dapat menentukan penyebab kegagalan yang tepat.
A: Tidak. Prototipe sering menggunakan pengujian probe terbang untuk fleksibilitas, sementara produksi massal membutuhkan metode seperti TIK untuk kecepatan dan akurasi.
A: Pengujian burn-in membantu mendeteksi kegagalan awal dengan membuat PCBA melakukan kondisi stres, meningkatkan keandalan jangka panjang, dan memastikan produk dapat menangani kondisi ekstrem.
