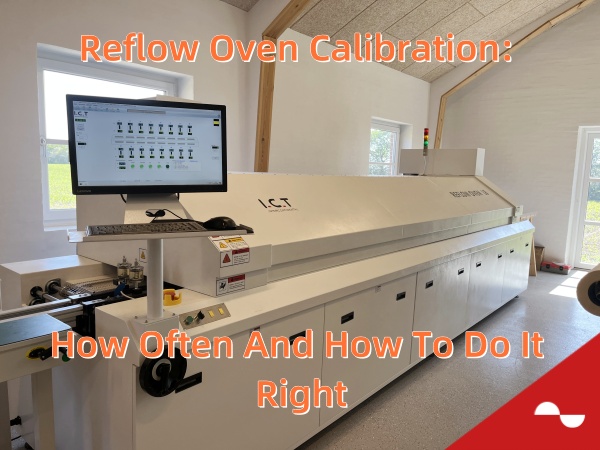

Anda harus melakukan kalibrasi oven reflow pada interval tertentu . Periksa profil setiap minggu dan tandai kalibrasi, karena dianggap sebagai praktik terbaik. Mempertahankan jadwal tertulis membantu Anda mengontrol setiap langkah reflow, mengurangi kesalahan solder dan membantu dalam pelacakan dan audit. Kalibrasi oven reflow reguler memastikan proses reflow Anda tetap dalam pedoman yang ketat, menghasilkan produk berkualitas lebih tinggi yang bertahan lebih lama. Selalu berkonsultasi dengan pemasok oven reflow Anda untuk nasihat - mereka dapat memberikan tips yang disesuaikan dengan kebutuhan produksi Anda.
· Periksa profil oven reflow Anda setiap minggu. Ini membantu Anda menemukan perubahan kecil lebih awal. Itu juga membuat sambungan solder kuat. - Gunakan profiler termal multi-channel dengan termokopel. Alat -alat ini memberi Anda data suhu yang benar di papan Anda. - Kalibrasi zona suhu, aliran udara, dan kecepatan konveyor dengan hati -hati. Ini memastikan pemanasan bahkan dan menghentikan cacat. - Simpan catatan yang baik dari semua pekerjaan kalibrasi dan pemeliharaan. Ini membantu Anda lulus audit dan membuat kualitas lebih baik. - Ikuti jadwal pemeliharaan rutin. Ini menghentikan masalah dan membantu oven reflow Anda bertahan lebih lama.
Anda perlu oven reflow Anda diatur dengan benar untuk membuat sambungan solder yang kuat. Jika Anda tidak sering memeriksa kalibrasi, papan Anda dapat memiliki masalah. Beberapa masalah umum adalah:
· Kegagalan pemanas dapat membuat suhu naik dan turun. Ini bisa membuat solder belum selesai atau membakar bagian.
· Penyingkiran kalibrasi konveyor dapat memanaskan hal -hal dengan cara yang salah. Ini dapat menyebabkan solder menjembatani atau bagian retak.
· Masalah aliran udara bisa membuat panas tidak merata. Ini dapat menyebabkan bola solder, tempat terbuka, atau terlalu banyak solder.
· Kegagalan sistem pendingin dapat mendinginkan hal -hal yang terlalu cepat atau tidak merata. Ini dapat menyebabkan retakan, guncangan, atau lapisan untuk dikupas.
· Suku cadang konveyor dapat aus dan memanaskan beberapa area lagi. Ini bisa membuat lebih banyak masalah solder.
Anda dapat menghentikan masalah ini dengan memeriksa profil reflow Anda setiap minggu . Ini membantu proses solder Anda membuat rakitan PCB yang lebih baik dengan kesalahan lebih sedikit.
Oven reflow yang diatur dengan benar berfungsi sama setiap saat. Anda tidak mendapatkan bintik -bintik panas atau dingin yang bisa melukai bagian. Kalibrasi yang baik menjaga suhu tetap aman untuk bagian Anda. Ini membantu Anda membuat lebih banyak papan dan buang yang lebih baik. Anda tidak perlu memperbaiki kesalahan sebanyak mungkin. Menjaga profil stabil membantu Anda membuat sambungan solder yang kuat. Sendi ini bertahan melalui panas dan stres.
Kiat: Gunakan alat khusus untuk menonton setiap zona oven dan ubah pengaturan jika diperlukan. Ini membantu garis SMT Anda tetap baik dan mantap.
Anda harus mengikuti aturan yang mengatakan Anda harus menyimpan catatan kalibrasi dan profil termal. Standar IPC, ISO 14971, dan grup seperti FDA, FCC, dan UL ingin Anda menyimpan catatan ini. Catatan ini membantu Anda melacak masalah dan menjadi lebih baik. Catatan yang bagus juga membuat program berkualitas Anda lebih kuat dan membantu Anda lulus audit.
Anda perlu membuat rencana kalibrasi reguler. Ini membuat reflow Anda tetap stabil dan andal proses . Periksa profil suhu setiap minggu. Gunakan grafik kontrol untuk menemukan masalah lebih awal. Saat Anda banyak memeriksa oven, Anda menangkap perubahan kecil dengan cepat. Ini membantu sambungan solder Anda tetap kuat. Papan Anda akan sama setiap saat.
Seberapa sering Anda mengkalibrasi tergantung pada beberapa hal:
· Persyaratan Produk : Jika Anda membuat bagian medis atau kedirgantaraan, lebih sering kalibrasi . Beberapa pekerjaan membutuhkan kalibrasi setiap enam bulan. Jika produk Anda tidak sepenting, Anda dapat menunggu hingga 18 bulan.
· Penggunaan oven : Jika Anda menggunakan oven reflow Anda sepanjang hari, periksa lebih sering. Jika Anda menggunakannya lebih sedikit, Anda bisa menunggu lebih lama.
· Proses Stabilitas : Jika oven Anda menjaga pengaturannya dengan baik, Anda bisa menunggu lebih lama. Jika Anda melihat perubahan besar, kalibrasi lebih cepat.
· Pedoman Pabrikan : Selalu baca manual oven Anda. Sebagian besar produsen mengatakan untuk mengkalibrasi setahun sekali.
· Volume produksi : Jika Anda membuat banyak papan, kalibrasi lebih sering. Lebih banyak papan berarti lebih banyak keausan dan lebih banyak penyimpangan.
Kiat: Periksa profil termal setiap minggu. Periksa kecepatan konveyor setiap hari. Gunakan penggaris dan stopwatch untuk conveyor. Langkah mudah ini dapat menghentikan masalah besar.
Berikut adalah tabel yang menunjukkan apa yang mempengaruhi frekuensi kalibrasi:
Faktor | Penjelasan |
Kontrol suhu | Sensor dapat berubah seiring waktu. Anda perlu dikalibrasi ulang untuk menjaga pasta solder meleleh di titik yang tepat. |
Aliran udara | Fans dapat memperlambat atau tersumbat. Ini mengubah bagaimana panas bergerak dalam oven. |
Kecepatan Konveyor | Jika konveyor terlalu cepat atau lambat, papan mendapatkan panas yang salah. |
Jaminan kualitas | Kalibrasi reguler membuat papan berkualitas tinggi dan mengurangi pengerjaan ulang. |
Kepatuhan | Anda harus mengikuti aturan dan lulus audit. |
Panjang Umur Peralatan | Kalibrasi membantu oven Anda bertahan lebih lama dengan menghentikan keausan. |
Faktor ekonomi | Lebih sedikit kesalahan dan lebih sedikit pengerjaan ulang menghemat uang. |
Lingkungan manufaktur | Produk berisiko tinggi membutuhkan lebih banyak kalibrasi. |
Anda harus menggunakan Statistik Process Control (SPC) untuk menonton kalibrasi oven reflow Anda. SPC memungkinkan Anda merekam profil suhu dengan banyak termokopel. Anda dapat melihat tren suhu puncak, rendam waktu, dan waktu reflow. Ini membantu Anda menemukan penyimpangan dan menjaga proses Anda stabil. Sistem otomatis dapat memetakan angka -angka ini secara real time . Mereka memperingatkan Anda jika ada sesuatu yang salah, sehingga Anda dapat memperbaikinya sebelum Anda mendapatkan cacat.
Anda perlu mencari tanda -tanda oven reflow Anda membutuhkan kalibrasi. Berikut adalah tanda -tanda yang paling umum:
1. Anda melihat suhu melayang atau panas yang tidak rata di atas ± 5 ° C.
2. Oven tidak mengikuti profil suhu yang ditetapkan.
3. Sistem kontrol tidak stabil atau menunjukkan perubahan besar.
4. Tes pengulangan memberikan hasil yang berbeda, seperti perubahan kurva suhu atau kualitas sambungan solder.
5. Anda melihat lebih banyak cacat sambungan solder atau masalah kualitas selama pengujian beban penuh.
6. Tes tanpa beban dan beban penuh menunjukkan suhu atau perpindahan panas yang berbeda.
7. Pemeriksaan Pemeliharaan menunjukkan bagian yang usang atau penumpukan yang melukai kinerja.
Catatan: Jika Anda melihat salah satu dari tanda -tanda ini, jadwalkan kalibrasi oven reflow segera. Kalibrasi dan pemeliharaan reguler tetap stabil dan papan Anda dapat diandalkan.
Selalu perhatikan profil termal Anda dengan cermat. Jika Anda melihat perubahan, bertindak cepat. Ini membantu Anda menghentikan cacat mahal dan menjaga jalur Anda berjalan dengan baik.
Sumber Gambar: Pexels
Anda memerlukan alat yang tepat untuk memeriksa profil oven reflow Anda. Seorang profiler termal memberi Anda data yang akurat tentang bagaimana oven Anda memanaskan papan Anda. Pakar industri merekomendasikan profiler multi-channel seperti KIC X5 atau Seri Bathrive . Alat -alat ini mengukur suhu di banyak titik di papan Anda, memberi Anda gambaran lengkap dari profil oven reflow SMT Anda. Anda harus menggunakan profiler yang dapat menangani panas tinggi dan penggunaan berulang. Pasang termokopel ke papan uji di bintik -bintik utama. Pastikan Anda menggunakan relief regangan di kabel sehingga tidak lepas selama pelarian.
Profiler membantu Anda melacak laju ramp, rendam waktu, dan suhu puncak . Anda dapat menggunakan grafik kontrol untuk melihat tren atau drift di profil Anda. Bahkan dataloggers berbiaya rendah dapat membantu, tetapi profiler multi-channel memberi Anda hasil terbaik untuk elektronik modern. Selalu periksa kondisi fisik papan profil Anda dan termokopel agar data Anda dapat diandalkan.
Kiat: Gunakan alat profil yang kuat alih -alih papan produksi yang sebenarnya. Ini melindungi produk Anda dan memberi Anda hasil yang berulang.
Waktu di atas Reflow, juga disebut waktu di atas Liquidus (tal) , adalah bagian penting dari profil Anda. Anda harus memastikan pasta solder Anda meleleh dan membasahi lead dan pembalut. Jika tal terlalu pendek, Anda mendapatkan sendi yang lemah. Jika terlalu panjang, Anda berisiko merusak bagian. Sebagian besar pasta solder membutuhkan tal antara 45 dan 90 detik , dengan suhu zona reflow dari 230 ° C hingga 250 ° C.
Untuk memeriksa profil Anda setiap minggu, ikuti langkah -langkah ini:
1. Pasang termokopel ke papan uji Anda menggunakan solder atau epoksi.
2. Gunakan regangan regangan untuk menjaga kabel tetap aman.
3. Tempatkan termokopel di tempat yang berbeda dan pada berbagai komponen.
4. Jalankan papan melalui oven dan catat data suhu.
5. Analisis profil termal untuk laju ramp, suhu puncak, dan tal.
6. Bandingkan hasil Anda dengan pasta solder dan spesifikasi komponen.
7. Sesuaikan pengaturan reflow Anda jika diperlukan dan ulangi cek.
Anda harus selalu memverifikasi profil oven reflow SMT Anda setelah perubahan pemeliharaan atau resep. Ini membuat proses Anda stabil dan papan Anda dapat diandalkan.
Anda harus memeriksa setiap zona suhu di oven reflow Anda untuk menjaga proses Anda stabil. Mulailah dengan mengatur profiler termal Anda dengan beberapa termokopel. Tempatkan sensor ini pada titik yang berbeda pada PCB uji. Langkah ini membantu Anda melihat apakah setiap zona memanas seperti yang diharapkan. Setiap zona harus cocok dengan suhu yang ditetapkan dalam kisaran yang ketat, biasanya ± 2 ° C. Jika Anda menemukan zona yang terlalu panas atau terlalu dingin, sesuaikan pengaturan pemanas. Ulangi tes sampai semua zona mencapai suhu target.
Anda juga harus memperhatikan masalah umum selama kalibrasi oven reflow. Terkadang, Anda mungkin melihat masalah profil termal , seperti zona yang tidak mencapai suhu yang tepat atau pemanasan terlalu cepat. Masalah -masalah ini dapat menyebabkan sambungan solder yang lemah atau bagian kerusakan. Untuk memperbaikinya, selalu gunakan alat profil Anda dan periksa ramp-up, rendam, dan laju pendinginan. Menyetel profil di setiap zona membantu Anda menghindari cacat dan menjaga papan Anda dapat diandalkan.
Kiat: Dokumentasikan pengaturan dan hasil zona Anda setelah setiap kalibrasi. Catatan ini membantu Anda menemukan tren dan memperbaiki masalah lebih cepat di lain waktu.
Kecepatan aliran udara dan konveyor memainkan peran besar dalam kualitas reflow. Aliran udara yang tidak rata dapat menyebabkan bintik -bintik panas atau dingin, yang menyebabkan solder yang buruk. Anda perlu mengkalibrasi aliran udara sehingga udara panas bergerak secara merata melalui oven. Gunakan profiler termal Anda lagi. Pasang termokopel ke PCB uji dan jalankan melalui oven. Tonton data suhu secara real time. Jika Anda melihat perbedaan besar antara sensor, sesuaikan kipas aliran udara sampai panas menyebar secara merata.
Kecepatan Conveyor Mengontrol berapa lama PCB Anda tetap di setiap zona. Jika konveyor bergerak terlalu cepat, papan mungkin tidak mencapai suhu yang tepat. Jika bergerak terlalu lambat, bagian bisa terlalu panas. Untuk mengkalibrasi, atur kecepatan konveyor dan jalankan PCB pengujian Anda. Periksa profil termal untuk melihat apakah papan menghabiskan cukup waktu di zona reflow. Sesuaikan kecepatan sesuai kebutuhan dan ulangi tes sampai Anda mendapatkan hasil yang tepat.
Berikut adalah proses langkah demi langkah sederhana untuk aliran udara dan kalibrasi conveyor :
1. Pasang termokopel ke PCB uji di tempat -tempat utama.
2. Sambungkan profiler untuk merekam data suhu.
3. Tentukan profil termal target Anda.
4. Jalankan oven dan saksikan pembacaan suhu.
5. Sesuaikan kipas aliran udara untuk memperbaiki titik panas atau dingin.
6. Ubah Kecepatan Konveyor untuk Mengontrol Waktu di Setiap Zona.
7. Ulangi tes sampai Anda melihat pemanasan yang seragam.
8. Periksa sambungan solder untuk mengkonfirmasi hasil yang baik.
Tantangan umum | Keterangan | Larutan |
Pemanas yang tidak konsisten | Bintik panas/dingin di PCB | Sesuaikan aliran udara dan ulangi profil |
Komponen Tombstoning | Bagian mengangkat bantalan | Menyeimbangkan aliran udara dan konveyor |
Sendi solder dingin | Solder tidak meleleh sepenuhnya | Memperlambat conveyor atau meningkatkan suhu zona |
Membatalkan cacat | Kantong gas di solder | Aliran udara dan profil fine-tune |
Catatan: Selalu gunakan PCB uji yang cocok dengan papan Anda yang sebenarnya. Ini membuat kalibrasi Anda lebih akurat dan membantu Anda menghindari kejutan dalam produksi.
Setelah Anda mengumpulkan data kalibrasi, Anda perlu menganalisisnya dengan cermat. Mulailah dengan membersihkan data Anda. Hapus setiap duplikat atau bacaan yang buruk. Langkah ini memastikan hasil Anda dapat diandalkan. Selanjutnya, gunakan perangkat lunak Profiler Anda untuk memplot kurva suhu. Cari tren, seperti zona yang memanas terlalu lambat atau dinginkan terlalu cepat.
Anda dapat menggunakan metode canggih untuk mendapatkan hasil yang lebih baik. Beberapa insinyur menggunakan model neuro-fuzzy atau memori asosiatif fuzzy untuk memprediksi bagaimana oven akan berperilaku. Alat -alat ini membantu Anda mengontrol proses dan membuat keputusan yang lebih baik. Proses Hirarki Analitik (AHP) dapat membantu Anda membandingkan pengaturan yang berbeda dan memilih yang terbaik. Ini menggunakan matriks penilaian dan memeriksa konsistensi, sehingga Anda tahu pilihan Anda masuk akal.
Analisis data juga membantu Anda menemukan masalah sebelum menjadi lebih buruk. Dengan melacak hasil kalibrasi Anda dari waktu ke waktu, Anda dapat melihat apakah suatu zona mulai melayang atau jika konveyor melambat. Ini memungkinkan Anda memperbaiki masalah lebih awal dan menjaga proses reflow Anda stabil. Analisis data yang baik mendukung peningkatan berkelanjutan dan membantu Anda memenuhi standar industri.
Kiat: Gunakan grafik dan grafik untuk berbagi hasil Anda dengan tim Anda. Data visual memudahkan untuk menemukan tren dan menjelaskan temuan Anda.
Anda perlu merawat oven reflow Anda agar tetap berfungsi dengan baik. Rencana pemeliharaan yang baik membantu menghentikan masalah mendadak dan terus mengkalibrasi. Berikut adalah beberapa hal penting yang harus dilakukan:
· Kalibrasi sensor suhu sering sehingga oven memanas.
· Periksa dan ubah elemen pemanas agar tetap panas.
· Bersihkan ruang oven untuk menghentikan debu dan panas yang tidak rata.
· Jaga sistem pendingin sehingga bagian tidak terlalu panas.
· Kalibrasi profil suhu sering untuk penyolderan yang baik.
· Ajari pekerja cara menggunakan dan merawat oven.
· Tuliskan semua pekerjaan pemeliharaan dan kalibrasi.
Anda harus melakukan pekerjaan ini dengan jadwal reguler. Tabel di bawah ini menunjukkan kapan harus melakukan setiap pekerjaan:
Interval pemeliharaan | Deskripsi Tugas Kalibrasi |
Mingguan | Mengkalibrasi sensor suhu dengan termokopel; Perbaiki atau ubah sensor jika diperlukan |
Bulanan | Periksa akurasi profil dengan menguji papan dengan termokopel; Perbaiki sistem kontrol jika perlu |
Tahunan | Lakukan kalibrasi ulang sensor dan kecepatan konveyor penuh; Periksa dengan alat uji khusus |
Kiat: Menjaga oven Anda bersih dan di tempat yang mantap membantu bekerja lebih baik dan bertahan lebih lama.
Anda harus menuliskan setiap kali Anda melakukan pemeliharaan atau kalibrasi pada oven reflow Anda. Simpan log dengan profil suhu, jadwal, dan perubahan apa pun yang Anda buat. Letakkan label kalibrasi tepat di oven sehingga Anda dapat melihatnya dengan mudah. Simpan catatan Anda di sistem komputer yang terhubung ke program kualitas Anda. Ini membantu Anda lulus audit dan menunjukkan kepada Anda mengikuti aturan.
Saat Anda memiliki audit, Anda perlu menampilkan log, profil termal, dan catatan inspeksi . Gunakan papan kalibrasi khusus dan simpan datanya untuk nanti. Jaga papan profil 'emas ' Anda sehingga Anda mendapatkan hasil yang sama setiap kali. Catatan digital memudahkan untuk menemukan dan memeriksa data Anda, yang membantu menjaga proses Anda tetap stabil.
Catatan: Jika Anda tidak menyimpan catatan yang baik, Anda dapat gagal audit, kehilangan sertifikasi , dan mendapatkan sambungan solder yang buruk. Selalu simpan catatan Anda saat ini.
Anda membuat proses SMT Anda lebih baik dengan sering memeriksa oven Anda. Jika Anda memeriksa profil setiap minggu, Anda dapat menemukan masalah lebih awal. Ini membantu oven Anda bekerja dengan baik. Merawat oven Anda dan menuliskan apa yang Anda lakukan membantu Anda mencapai tujuan kualitas Anda.
· Memeriksa profil seringkali menjaga panas dan menemukan masalah sebelum menjadi lebih buruk.
· Merawat oven dan papan profil Anda menghentikan data yang buruk dan sambungan yang lemah.
· Menonton setiap bagian profil berarti Anda mendapatkan lebih sedikit kesalahan dan lebih sedikit memperbaiki.
· Menjaga profil tetap membantu perangkat Anda bertahan lebih lama dan membuat pelanggan senang.
Jika Anda melakukan hal -hal ini sepanjang waktu, penyolderan Anda bekerja dengan baik dan produk Anda selalu baik.
Anda harus memeriksa profil Anda setiap minggu . Ini membantu Anda menangkap perubahan kecil sebelum menyebabkan masalah besar. Pemeriksaan mingguan menjaga proses penyolderan Anda stabil dan andal.
Anda memerlukan profiler termal dengan beberapa saluran. Pasang termokopel ke papan uji. Pengaturan ini memberi Anda profil lengkap zona suhu oven Anda dan membantu Anda menemukan penyimpangan apa pun.
Bagian di dalam oven Anda bisa aus atau kotor. Ini dapat mengubah bagaimana panas bergerak melalui oven. Pemeriksaan profil reguler membantu Anda menemukan perubahan ini lebih awal dan menjaga proses Anda tetap terkendali.
Pertama, tinjau data profiler Anda. Sesuaikan pengaturan oven seperti suhu zona atau kecepatan konveyor. Jalankan cek profil lain. Ulangi sampai profil Anda cocok dengan target untuk pasta dan komponen solder Anda.
Tidak, Anda tidak boleh menggunakan profil yang sama untuk setiap papan. Setiap papan memiliki bagian dan tata letak yang berbeda. Anda perlu membuat profil unik untuk setiap produk baru untuk mendapatkan hasil terbaik.
