Naik ke Tingkat Baru: Meningkatkan Mesin Inspeksi Sinar-X PCB dengan Solusi I.C.T Kelas Atas

Tampilan:0 Penulis:I.C.T Publikasikan Waktu: 2023-09-13 Asal:www.smtfactory.com

Menanyakan

Mesin Inspeksi Sinar-X PCB -800x200

Dalam dunia manufaktur elektronik maju, pentingnya Mesin Inspeksi Sinar-X PCB tidak bisa dilebih-lebihkan.Mesin-mesin ini memainkan peran penting dalam memastikan kualitas, presisi, dan keandalan papan sirkuit cetak (PCB).Dalam bab ini, kami memperkenalkan tiga produk luar biasa dalam kategori ini: X-7200, X-8000, dan X-9300.Meskipun masing-masing model menawarkan fitur dan kemampuan unik, mereka memiliki serangkaian keunggulan umum yang membedakannya di pasar.

Adakah fitur Mesin X-Ray I.C.T yang menarik bagi Anda?

Resolusi Spasial dan Akurasi Pencitraan yang Luar Biasa

1. Mencapai resolusi spasial yang luar biasa hingga 5 μm, mesin ini memberikan kejernihan pencitraan yang tak tertandingi.

2. Dengan akurasi pencitraan minimum 76 μm, produk ini menawarkan presisi yang memenuhi standar industri yang paling menuntut.

Desain Perangkat Lunak Intuitif

1. Perangkat lunak yang mudah digunakan dirancang dengan antarmuka navigasi visual.

2. Hasil inspeksi disajikan dengan pola kode warna, memfasilitasi identifikasi fitur utama dengan cepat dan mudah.

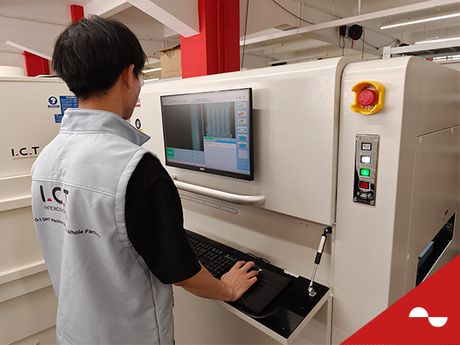

Mesin Inspeksi X-Ray PCB Kontrol PC dan joystick

Mesin Inspeksi Sinar-X PCB Motor Servo

Interaksi Pengguna yang Efisien

1. Pengguna dapat mengoperasikan mesin dengan lancar menggunakan mouse atau tuas kontrol.

2. Mereka memiliki sistem pengukuran satu tombol untuk ukuran gelembung, laju kekosongan, dan ketinggian panjat timah.

Rotasi Platform 360 Derajat

1. Kemampuan platform untuk memutar 360 derajat penuh memastikan cakupan inspeksi yang komprehensif.

2. Dikombinasikan dengan sudut pandang maksimum 60 derajat tabung sinar-X, tidak ada titik buta selama pemeriksaan.

Tabung Mesin Inspeksi X-Ray PCB

Mesin Inspeksi Sinar-X PCB Panel datar

Kemampuan Inspeksi Batch

Mesin-mesin ini unggul dalam pengujian batch, meningkatkan efisiensi secara signifikan dengan mengidentifikasi produk cacat secara efisien.

Presisi Tinggi dalam Pengujian Berulang

Dengan kemampuan pengulangan yang tinggi, mesin ini memenuhi standar CPK ketat yang diminta oleh pelanggan.

Standar Keamanan Tinggi

Produk kami telah menerima sertifikasi seperti Sertifikat CE Eropa, Sistem Manajemen Mutu ISO internasional, dan Sertifikat Sinar-X AERB, yang memastikan keamanan dan kepatuhannya terhadap standar global.

Kepatuhan dengan standar keselamatan

Kotak Kontrol Mesin Inspeksi X-Ray PCB

Kasus Deteksi Mesin Inspeksi X-Ray PCB I.C.T:

DIPIMPIN

Gelembung BGA

Bola Solder BGA

Mesin Inspeksi X-Ray PCB Deteksi Batas Kawat Emas

Batasan Kawat Emas

Kawat IC

Jalur LC

LED Mini Deteksi Mesin Inspeksi X-Ray PCB

Semikonduktor

LED kecil

Melihat Lebih Dekat Mesin Inspeksi Sinar-X PCB I.C.T

Terkait mesin inspeksi sinar-X PCB, I.C.T menawarkan serangkaian solusi mutakhir, yang masing-masing dirancang untuk memenuhi beragam kebutuhan produsen elektronik.Dalam bab ini, kami akan menjelaskan kepada Anda perbedaan antara tiga model luar biasa kami: X-7200, X-8000, dan X-9300.Anggap saja sebagai panduan Anda untuk memilih mitra inspeksi PCB yang sempurna.

X-7200: Mesin Inspeksi Sinar-X PCB yang Didefinisikan Ulang dengan Presisi

Akurasi Pencitraan: Dengan akurasi pencitraan yang mengesankan sebesar 85μm dan resolusi yang dapat mencapai 5μm, X-7200 menetapkan standar presisi yang tinggi.

Pembesaran: Ini menawarkan pembesaran maksimum 200x, memastikan inspeksi mendetail.

Sumber Sinar-X: Dilengkapi dengan tabung tertutup 90kV, memanfaatkan merek ternama Jepang, Hamamatsu.

Ukuran Platform: Mengakomodasi 540*540mm, mesin serbaguna ini sesuai dengan kebutuhan pemeriksaan sebagian besar produk elektronik.

mengirimkan permintaan

X-8000: Mesin Inspeksi Sinar-X PCB Presisi Tinggi

Akurasi Pencitraan: X-8000 meningkatkan standar dengan akurasi gambar 76μm dan resolusi luar biasa hingga 3μm.

Pembesaran: Mampu memperbesar hingga 450 kali, memberikan tingkat presisi yang lebih tinggi.

Kecemerlangan Panel Datar: Menampilkan resolusi panel datar 1648*1644px, didukung oleh merek DRTECH Korea Selatan.

Sumber Sinar-X: Seperti X-7200, ia menggunakan teknologi tabung tertutup Hamamatsu yang terkenal pada 130kV.

Fleksibilitas Platform: Platform 540*540mm dapat berputar 360 derajat, memastikan inspeksi komprehensif tanpa sudut mati.

mengirimkan permintaan

X-9300: Mesin Inspeksi Sinar-X PCB yang Didefinisikan Ulang dengan Presisi

Akurasi Pencitraan: Cocok dengan X-8000 dengan akurasi gambar 76μm, namun dengan resolusi menakjubkan hingga 1μm.

Pembesaran: Lebih dari itu, kamera ini dapat memperbesar gambar hingga 2500 kali, menawarkan presisi yang tak tertandingi.

Panel Datar Unggul: Memanfaatkan merek ERE Korea Selatan untuk panel datar dan menggunakan tabung proyeksi 110kV untuk sumber sinar-X.

Sistem Motorik Tingkat Lanjut: Dilengkapi dengan sistem motor servo untuk pergerakan presisi.

Platform Luas: Menawarkan platform luas 690*685mm yang, seperti saudara kandungnya, dapat berputar 360 derajat untuk inspeksi menyeluruh.

mengirimkan permintaan

Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apa yang dimaksud dengan mesin inspeksi sinar-X PCB, dan apa manfaatnya bagi pabrik SMT atau PCBA?

Jawaban: Mesin inspeksi sinar-X adalah peralatan canggih yang dirancang untuk pengujian non-destruktif pada papan sirkuit cetak (PCB).Ini menggunakan sinar-X untuk menembus dan memvisualisasikan struktur internal PCB.Mesin-mesin ini sangat berharga di pabrik SMT (Surface Mount Technology) dan PCBA (Printed Circuit Board Majelis) karena mereka menjamin kualitas dan keandalan komponen elektronik dengan mendeteksi cacat, seperti masalah penyolderan, retakan tersembunyi, dan lubang, yang mungkin tidak terlihat oleh mata. mata telanjang.

Pertanyaan 2: Mengapa ketiga model sinar-X I.C.T tidak menyertakan teknologi tabung terbuka?

Jawaban: I.C.T memilih untuk tidak memasukkan teknologi tabung terbuka ke dalam mesin sinar-X kami.Keputusan ini didasarkan pada fakta bahwa saat ini belum ada pemasok dalam negeri di Tiongkok yang menawarkan teknologi tabung terbuka yang dapat menandingi kualitas dan kinerja pemasok luar negeri.Mengandalkan impor akan meningkatkan biaya produksi secara signifikan, menjadikan peralatan tersebut kurang hemat biaya bagi pelanggan kami jika dibandingkan dengan perangkat sinar-X tabung terbuka asing.

Pertanyaan 3: Apa perbedaan antara tabung terbuka, tabung tertutup, dan tabung proyeksi pada mesin sinar-X?

Jawaban: Istilah-istilah ini mengacu pada jenis sumber sinar-X yang digunakan dalam mesin:

Tabung Terbuka: Jenis sumber sinar-X ini berada di luar ruang inspeksi, sehingga memudahkan penggantian dan pemeliharaan.Ini memberikan fleksibilitas tinggi dan umumnya digunakan dalam penelitian dan aplikasi kelas atas.
Tabung Tertutup: Sumber sinar-X tertutup di dalam ruang inspeksi, sehingga meningkatkan keamanan.Ini sering digunakan dalam lingkungan industri dan manufaktur.
Tabung Proyeksi: Ini adalah sumber sinar-X khusus yang digunakan untuk aplikasi spesifik seperti pemindaian CT 3D.Ia menawarkan kontrol presisi terhadap sinar X-ray untuk pencitraan detail.

Keputusan I.C.T untuk mengecualikan teknologi tabung terbuka adalah karena pertimbangan yang disebutkan dalam pertanyaan 2. Kami memprioritaskan memberikan solusi berkualitas tinggi dan hemat biaya kepada pelanggan kami, dan teknologi tabung tertutup kami sejalan dengan komitmen ini.

Berikut berbagi Video Mesin Inspensi Sinar-X PCB FYI:
