Kesalahan posisi pengambilan pengumpan SMT terjadi ketika komponen tidak ditempatkan di lokasi yang tepat agar nosel dapat mengambilnya. Mesin mungkin melaporkan kesalahan pengambilan, kesalahan vakum, penolakan komponen, atau alarm pengumpan, namun masalah sebenarnya sering kali adalah posisi pengambilan pengumpan yang salah, pengindeksan pita yang tidak stabil, koordinat pengambilan yang salah, atau pergerakan di dalam kantong komponen.
Pengumpan bertanggung jawab untuk memindahkan setiap komponen ke titik pengambilan dengan akurasi yang dapat diulang. Jika pita perekat bergerak terlalu jauh, berhenti terlalu dini, bergeser ke samping, atau tidak menahan komponen dengan benar, nosel mungkin akan meleset dari komponen atau mengambilnya dari tepian. Hal ini dapat menyebabkan komponen hilang, komponen terjatuh, penempatan komponen terbalik, tingkat penolakan yang tinggi, dan pemborosan material yang tidak diperlukan.
Panduan ini menjelaskan penyebab utama kesalahan posisi pengambilan pengumpan SMT dan memberikan proses kalibrasi pengumpan SMT yang praktis untuk teknisi produksi dan tim pemeliharaan.
Daftar isi
Kesalahan posisi pengambilan pengumpan SMT berarti bahwa komponen tidak terletak pada koordinat pengambilan yang diharapkan ketika nosel tiba. Komponen mungkin terlalu jauh ke depan, terlalu jauh ke belakang, bergeser ke samping, diputar, dimiringkan, atau hilang dari sakunya.
Alat berat mungkin masih berhasil menyelesaikan beberapa siklus pengambilan. Inilah sebabnya mengapa masalah feeder sulit diidentifikasi. Pengumpan mungkin bekerja normal selama beberapa menit dan kemudian menimbulkan kesalahan intermiten ketika lubang pita, kantong, pita penutup, atau posisi komponen berubah.
Gejala umumnya meliputi pengambilan yang terlewat, pengambilan samping, putaran komponen, penolakan komponen setelah pemeriksaan kamera, nilai vakum yang tidak stabil, komponen terjatuh, dan offset penempatan yang berulang.
Tanda-tanda lainnya termasuk nosel menyentuh tepi kantong pita, pergerakan komponen setelah pengindeksan pita, gerak maju pita yang tidak konsisten, kebisingan pengumpan yang tidak normal, dan kesalahan yang terjadi setelah satu pengumpan dipindahkan ke posisi mesin lain.
Nosel harus menyentuh komponen pada area pengambilan yang stabil dan sesuai. Jika nosel menyentuh bagian tepi dan bukan bagian tengah, penyegelan vakum menjadi lebih lemah dan komponen dapat berputar selama pergerakan kepala.
Posisi pengambilan feeder yang salah juga dapat menyebabkan mesin menolak komponen yang baik. Komponen mungkin terambil, namun posisinya pada nosel mungkin berada di luar rentang koreksi kamera. Dalam situasi ini, masalahnya mungkin tampak seperti kesalahan penglihatan meskipun pengumpan telah membuat offset aslinya.

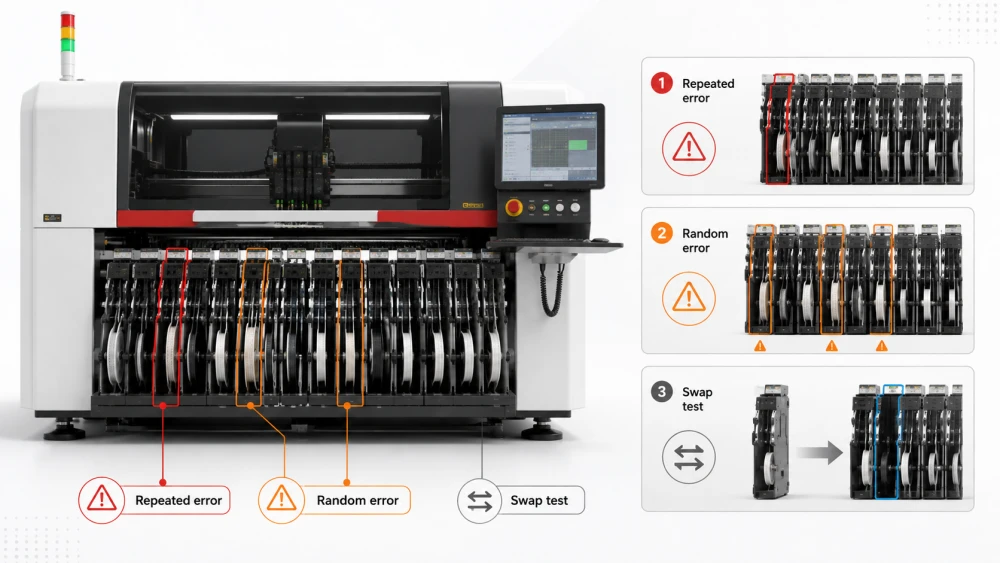

Sebelum mengubah parameter pengumpan, teknisi harus mencatat pola kerusakan. Ini membantu memisahkan masalah pengumpan dari masalah nosel, ruang hampa, penglihatan, atau material.
Jika pengumpan yang sama menimbulkan kesalahan pengambilan berulang, teknisi harus memeriksa kalibrasi pengumpan, pengindeksan pita, koordinat pengambilan, kondisi sproket, tegangan pita penutup, dan posisi kantong komponen.
Kesalahan yang berulang biasanya berarti pengumpan secara konsisten menampilkan komponen di lokasi yang salah. Masalahnya mungkin bersifat mekanis, namun bisa juga berasal dari nada yang salah, jenis feeder yang salah, atau data komponen yang salah.
Jika beberapa pengumpan membuat kesalahan acak, masalahnya mungkin bukan pada satu pengumpan. Insinyur harus memeriksa kondisi umum mesin, termasuk keausan nosel, sumber vakum, tekanan udara, penyelarasan dasar pengumpan, getaran mesin, dan pengaturan perangkat lunak.
Kesalahan pengumpan acak juga dapat terjadi ketika pabrik menggunakan spesifikasi pita baru atau paket komponen yang tidak cocok dengan sistem pengumpan yang ada.
Tes pertukaran pengumpan adalah salah satu metode diagnostik yang paling berguna. Pindahkan pengumpan yang dicurigai ke slot lain dan jalankan pengujian terkontrol. Jika masalah pengambilan terjadi pada feeder, kemungkinan besar feeder atau materialnyalah yang bertanggung jawab. Jika masalahnya tetap pada slot mesin asli, basis pengumpan, koordinat mesin, atau sistem kepala harus diperiksa.
Hanya satu variabel yang harus diubah selama pengujian. Jika pengumpan, nosel, gulungan material, dan program semuanya diubah pada saat yang sama, hasilnya akan sulit diinterpretasikan.
Pengumpan harus dipasang dengan kuat dan disejajarkan dengan benar pada dasar pengumpan. Celah mekanis yang kecil dapat mengubah hubungan antara kantong pita dan koordinat pengambilan nosel.
Jika pengumpan tidak sepenuhnya dimasukkan ke dalam dasar mesin, pengumpan mungkin berada pada sudut kecil atau agak menjauh dari posisi yang diharapkan. Mesin mungkin masih mengenali pengumpan, namun lokasi pengambilan mungkin tidak akurat.
Insinyur harus memeriksa kunci pengumpan, rel pemandu, blok pemosisian, konektor, dan penghentian mekanis. Pengumpan harus dimasukkan dengan kekuatan yang konsisten dan tidak boleh bergerak jika disentuh ringan.
Debu, partikel pita, serpihan komponen, dan oli dapat terakumulasi di dasar pengumpan. Hal ini dapat mencegah pengumpan duduk rata. Rel pemandu atau blok pemosisian yang aus dapat menimbulkan masalah serupa.
Jika beberapa feeder menunjukkan perpindahan pickup serupa pada lokasi mesin yang sama, basis feeder harus diperiksa. Membersihkan hanya satu pengumpan mungkin tidak menyelesaikan masalah sebenarnya.
Pengumpan yang miring atau bergerak ke samping dapat menyebabkan kantong pita menjauh dari bagian tengah nosel. Hal ini lebih serius untuk komponen kecil karena toleransi pengambilannya sangat kecil.
Insinyur harus memeriksa apakah badan pengumpan stabil selama pengindeksan. Jika pengumpan bergerak maju dan mundur setiap kali pita bergerak maju, kunci pengumpan atau mekanisme internal mungkin memerlukan penyesuaian.

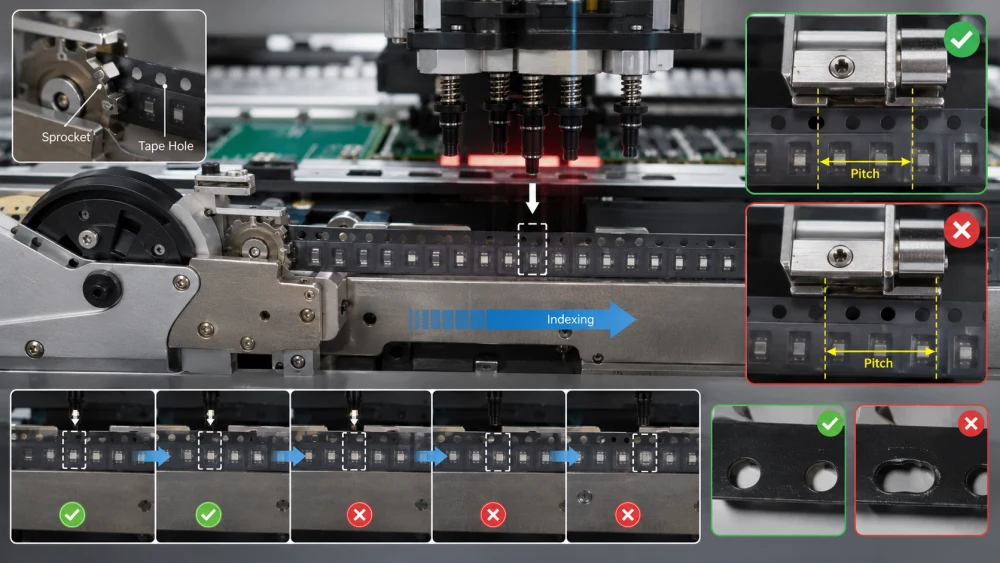

Pengindeksan pita menggerakkan pita pembawa ke depan satu kantong pada satu waktu. Jika jarak pengindeksan salah, komponen tidak akan sampai pada posisi pengambilan yang diharapkan.
Spesifikasi pita pembawa yang berbeda menggunakan pitch saku yang berbeda. Jika pengaturan pitch pengumpan tidak sesuai dengan pita sebenarnya, pita mungkin maju terlalu banyak atau terlalu sedikit pada setiap siklus.
Hal ini dapat menyebabkan perpindahan pengambilan secara bertahap, pengambilan dengan kantong kosong berulang kali, pengambilan samping, atau kerusakan komponen. Insinyur harus mengkonfirmasi nada sebenarnya dari kemasan komponen dan membandingkannya dengan program pengumpan.
Sproket pengumpan harus terpasang dengan benar pada lubang pita pembawa. Jika lubang pita perekat rusak, meregang, tersumbat, atau bentuknya buruk, sproket mungkin tidak menggerakkan pita perekat secara akurat.
Gigi sproket yang aus juga dapat menimbulkan variasi pengindeksan. Pengumpan mungkin bekerja dengan benar dengan satu gulungan dan gagal dengan gulungan lainnya karena kualitas lubang pita berbeda.
Beberapa kesalahan pengindeksan pengumpan disebabkan oleh keausan mekanis internal. Motor, roda gigi, pegas, sabuk, kopling, atau mekanisme penggerak mungkin tidak menggerakkan pita dengan jarak yang sama setiap siklus.
Insinyur harus mengamati beberapa siklus pengindeksan berturut-turut. Komponen harus berhenti pada posisi yang sama setiap saat. Video gerakan lambat atau tanda visual pada rekaman dapat membantu mengidentifikasi perbedaan gerakan kecil.
Pengumpan mungkin sehat secara mekanis, namun program mesin mungkin masih menggunakan posisi pengambilan yang salah. Koordinat pengambilan dan ketinggian pengambilan harus diverifikasi dengan komponen sebenarnya dan pengumpan sebenarnya.
Posisi pengambilan pengumpan yang salah berarti nosel mesin tidak mengarah ke titik yang benar pada komponen. Nosel dapat mendarat di dekat tepi komponen, di antara dua komponen, atau di luar kantong.
Insinyur harus memeriksa koordinat pengambilan X dan Y dan membandingkannya dengan posisi komponen sebenarnya. Secara teori, bagian tengah kantong tidak selalu sama dengan titik pengambilan terbaik, terutama bila komponen longgar atau kantong lebih besar dari badan komponen.
Jika ketinggian pengambilan terlalu tinggi, nosel mungkin tidak menyentuh komponen dengan cukup kuat. Kekosongan mungkin tidak terbentuk dengan benar, dan komponen mungkin tetap berada di dalam saku saat kepala menjauh.
Hal ini dapat menyebabkan pengambilan tidak terjawab, vakum lemah, atau penolakan kamera. Masalahnya mungkin hanya muncul pada kecepatan tinggi karena komponen tidak memiliki cukup waktu untuk membentuk segel yang stabil.
Jika ketinggian pengambilan terlalu rendah, nosel dapat menekan komponen ke dalam kantong pita. Hal ini dapat menimbulkan gaya samping, rotasi komponen, kerusakan saku, atau benturan nosel.
Ketinggian pengambilan harus disesuaikan menurut kedalaman kantong pita, ketebalan komponen, panjang nosel, dan kondisi pengumpan. Ketinggian yang benar harus memungkinkan kontak yang kuat tanpa tekanan berlebihan.

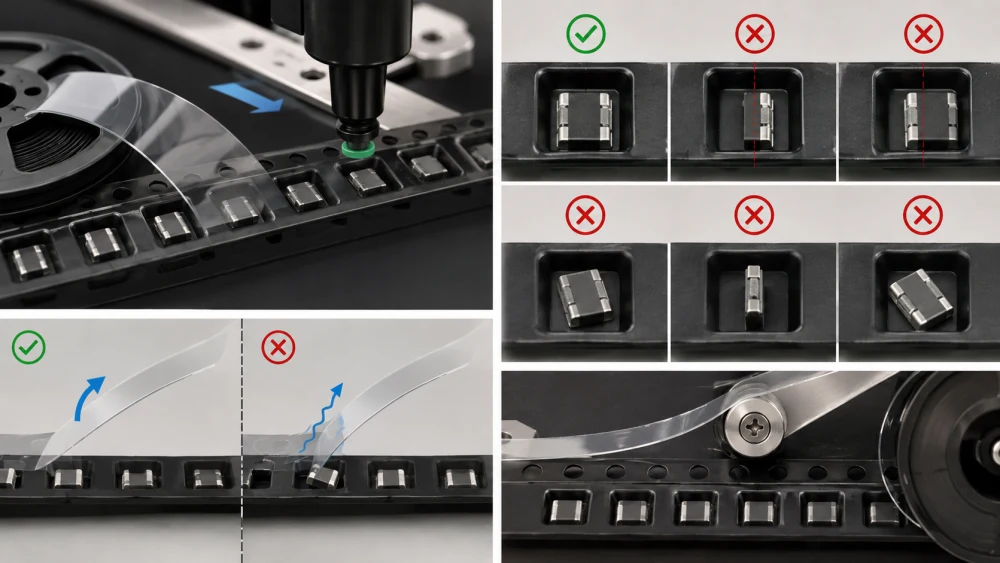

Tidak semua masalah posisi pickup disebabkan oleh pergerakan feeder. Komponen itu sendiri mungkin berpindah ke dalam saku sebelum nosel tiba.
Komponen kecil atau ringan mungkin bergerak ke samping di dalam kantong pita. Jika komponen tidak lagi berada di tengah, nosel dapat mengambilnya dari tepi atau gagal membuat segel vakum yang stabil.
Insinyur harus memeriksa komponen segera setelah pita penutup dilepas dan sebelum nosel mengambilnya. Jika komponen sudah bergeser, spesifikasi bahan kemasan atau pita harus ditinjau ulang.
Komponen mungkin berdiri miring karena kantongnya terlalu dangkal, terlalu besar, rusak, atau terkontaminasi. Hal ini mungkin juga dipengaruhi oleh gaya pengelupasan pita penutup atau getaran selama pengindeksan.
Komponen yang miring dapat mengakibatkan posisi pengambilan, putaran komponen, komponen terjatuh, atau penempatan terbalik yang salah. Kecepatan pengumpan yang lebih lambat dan pengemasan yang lebih baik dapat meningkatkan stabilitas, namun beberapa komponen mungkin memerlukan desain pita pembawa yang berbeda.
Jika pita penutup terkelupas secara tidak merata, hal ini dapat menarik komponen atau menimbulkan getaran di dekat titik pengambilan. Kekuatan pengelupasan yang berlebihan dapat menggerakkan komponen yang ringan. Pengelupasan yang longgar dapat meninggalkan bahan pita di area pengambilan.
Insinyur harus memeriksa sudut pita penutup, tegangan pengelupasan, jalur pita sisa, dan pengumpulan pita. Pita penutup harus terpisah dengan mulus tanpa mengganggu komponen di dalam saku.
Proses kalibrasi pengumpan SMT yang benar harus memverifikasi posisi pengumpan, pengindeksan pita, koordinat pengambilan, ketinggian pengambilan, dan kemampuan pengulangan. Kalibrasi harus dilakukan setelah perbaikan feeder, tabrakan feeder, penyimpanan jangka panjang, kesalahan pengambilan berulang kali, atau penggantian material.
Sebelum kalibrasi, bersihkan badan pengumpan, sproket, rel pemandu, jalur pita, dan area pengambilan. Hapus pecahan pita perekat, serpihan komponen, dan debu. Pastikan jenis pengumpan yang benar digunakan untuk lebar dan tinggi pita.
Muat gulungan komponen yang dikenal bagus jika memungkinkan. Menggunakan gulungan referensi yang stabil memudahkan untuk membedakan kesalahan pengumpan dari kesalahan pengemasan bahan.
Jalankan beberapa siklus pengindeksan dan amati apakah rekaman itu bergerak maju secara konsisten. Periksa apakah sproket terpasang pada lubang pita dan setiap kantong komponen berhenti di lokasi pengambilan yang sama.
Jika posisi pita berubah dari siklus ke siklus, perbaikan mekanis harus diselesaikan sebelum kalibrasi perangkat lunak. Koreksi perangkat lunak tidak dapat mengkompensasi pengindeksan yang tidak stabil.
Setelah pengindeksan mekanis stabil, ajarkan atau verifikasi koordinat pengambilan X dan Y. Nosel harus ditempatkan di atas pusat komponen sebenarnya. Titik pengambilan harus menyediakan area kontak yang cukup untuk vakum yang stabil tanpa menyentuh dinding kantong.
Untuk komponen kecil, koordinat pengambilan harus diperiksa dengan cermat di bawah pembesaran. Kesalahan koordinat yang kecil bisa menjadi besar dibandingkan dengan komponen tubuh.
Atur ketinggian pengambilan sehingga nosel menyentuh komponen dengan kuat namun tidak menekannya terlalu dalam ke dalam saku. Pastikan vakum mencapai tingkat yang diperlukan dalam waktu yang diharapkan.
Jalankan pengujian pengambilan berulang kali dan pantau apakah komponen tetap berada di tengah nosel selama gerakan kepala. Jika komponen bergeser setelah pengambilan, pemilihan nosel, respons vakum, dan akselerasi head juga harus diperiksa.
Kalibrasi belum selesai setelah satu kali pengambilan berhasil. Pengumpan harus menjalankan siklus yang cukup untuk memastikan pengulangan. Insinyur harus memeriksa posisi pengambilan, nilai vakum, sudut komponen, dan hasil pengenalan kamera dalam siklus yang berurutan.
Pengumpan yang berfungsi sekali tetapi kadang-kadang rusak tidak cukup stabil untuk produksi massal.

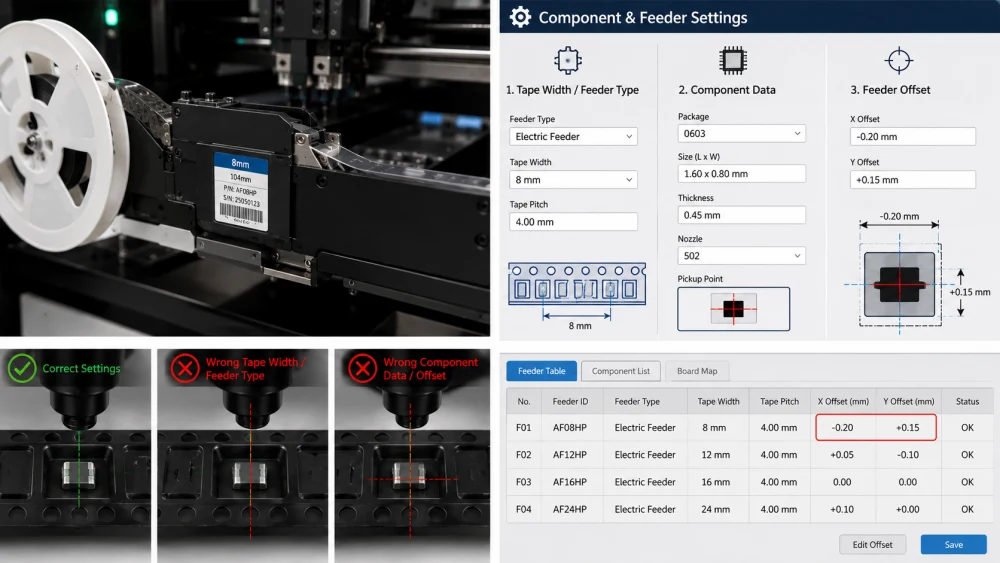

Pengaturan perangkat lunak yang salah dapat menyebabkan posisi pengambilan feeder yang salah meskipun perangkat keras feeder dalam kondisi baik.
Jika program menggunakan lebar pita atau jenis pengumpan yang salah, mesin mungkin menghitung posisi pengumpan atau perilaku pengindeksan yang salah. Hal ini dapat menyebabkan koordinat pengambilan yang salah dan kegagalan pengambilan komponen berulang kali.
Insinyur harus membandingkan label pengumpan sebenarnya, lebar pita, jarak pita, paket komponen, dan program mesin. Model pengumpan yang tampak serupa mungkin memiliki karakteristik pengindeksan atau pengambilan yang berbeda.
Data komponen dapat mencakup ukuran paket, ketebalan, titik pengambilan, jenis nosel, jenis pengumpan, jarak pita, dan parameter pengenalan. Jika data ini disalin dari komponen lain tanpa verifikasi, mesin mungkin menggunakan pengaturan pengambilan yang tidak sesuai.
Penggantian komponen dan pergantian pemasok memerlukan perhatian khusus. Meskipun spesifikasi kelistrikannya sama, dimensi kemasan atau desain kantong mungkin berbeda.
Beberapa sistem mesin menggunakan nilai offset khusus pengumpan. Jika offset salah, nosel mungkin akan selalu sampai terlalu jauh ke satu sisi komponen.
Insinyur harus meninjau riwayat offset pengumpan dan membandingkan nilainya dengan pengumpan yang dikenal baik. Offset harus diubah dengan hati-hati dan dicatat setelah verifikasi.
Kesalahan pengambilan pengumpan dapat dipengaruhi oleh bagian lain dari mesin. Insinyur harus memastikan bahwa pengumpan tidak disalahkan atas masalah nosel atau penglihatan.
Nozel yang kotor atau aus dapat membuat komponen terlepas dari tengahnya meskipun posisi pengumpan sudah benar. Insinyur harus memeriksa ujung nosel, lubang udara, ID nosel, dan kondisi tempat duduk.
Kevakuman yang lemah atau tertunda dapat membuat pengambilan yang benar terlihat seperti kesalahan posisi pengumpan. Komponen dapat diambil tetapi bergerak selama akselerasi kepala. Insinyur harus membandingkan respons vakum dengan nosel atau kepala lainnya.
Jika komponen dipilih sedikit di luar titik tengah, sistem penglihatan dapat memperbaiki posisinya jika kesalahan berada dalam rentang yang diperbolehkan. Jika kesalahannya terlalu besar, mesin dapat menolak komponen tersebut.
Untuk gambaran yang lebih luas tentang bagaimana gejala pengumpan, nosel, vakum, dan penempatan terhubung, teknisi dapat membaca panduan pemecahan masalah pengambilan dan tempat SMT ini :

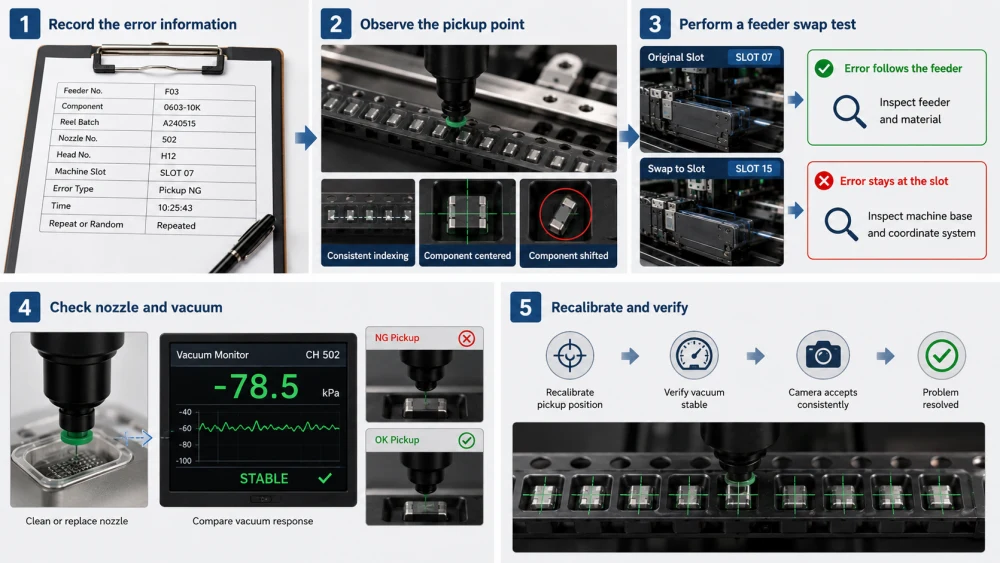

Urutan pemecahan masalah yang terstruktur membantu teknisi menemukan penyebabnya tanpa mengubah terlalu banyak variabel.
Catat nomor pengumpan, nama komponen, kumpulan gulungan, nomor nosel, nomor kepala, slot mesin, jenis kesalahan, dan waktu terjadinya. Perhatikan apakah masalahnya berulang atau acak.
Awasi pengumpan selama beberapa siklus pengindeksan. Periksa di mana komponen berhenti, apakah pita bergerak secara konsisten, dan apakah komponen tetap berada di tengah kantong.
Pindahkan pengumpan yang dicurigai ke slot mesin lain. Pertahankan nosel, program komponen, dan kondisi produksi yang sama. Jika kesalahan terjadi pada pengumpan, periksa pengumpan dan material. Jika kesalahan tetap ada pada slotnya, periksa dasar mesin dan sistem koordinat.
Bersihkan atau ganti nosel dan bandingkan respons vakum. Jika kesalahan pengambilan hilang, pengumpan mungkin bukan penyebab utamanya.
Setelah memperbaiki dugaan penyebabnya, jalankan siklus pengambilan berulang kali. Pastikan komponen berada di tengah, nilai vakum stabil, dan kamera menerima pengambilan secara konsisten.
Kesalahan posisi pengambilan pengumpan SMT biasanya disebabkan oleh pemasangan pengumpan yang salah, pengindeksan pita yang tidak stabil, pengaturan pitch yang salah, sproket yang aus, koordinat pengambilan yang salah, ketinggian pengambilan yang tidak sesuai, pergerakan komponen di dalam saku, masalah pita penutup yang terkelupas, offset pengumpan yang salah, atau data komponen yang salah.
Proses kalibrasi pengumpan SMT yang benar harus mencakup inspeksi mekanis, verifikasi pengindeksan, pengajaran koordinat pengambilan, penyesuaian ketinggian pengambilan, konfirmasi vakum, dan pengujian pengulangan. Kalibrasi belum selesai sampai pengumpan berjalan secara konsisten dalam beberapa siklus.
Insinyur juga harus memeriksa nosel, sistem vakum, pengaturan penglihatan, dan kemasan komponen. Masalah pengumpan dan masalah nosel dapat menimbulkan alarm mesin yang sangat mirip, jadi pengujian terkontrol sangatlah penting.
ICT menyediakan solusi SMT terpadu yang profesional bagi produsen elektronik, termasuk perencanaan jalur SMT, pengaturan feeder, dukungan proses pengambilan dan penempatan, panduan kalibrasi feeder, inspeksi, pelatihan, dan pemecahan masalah produksi. Untuk pabrik yang menghadapi kesalahan posisi pengambilan pengumpan berulang kali, tinjauan lengkap data pengumpan, material, nosel, dan mesin dapat membantu meningkatkan stabilitas penempatan.
Kesalahan posisi pengambilan pengumpan SMT biasanya disebabkan oleh pengindeksan pita yang salah, koordinat pengambilan yang salah, kesalahan pemasangan pengumpan, keausan pengumpan, jarak pita yang salah, pergerakan komponen di dalam saku, atau offset pengumpan yang salah. Nozel juga mungkin tampak kehilangan komponen padahal masalah sebenarnya adalah presentasi pengumpan. Insinyur harus mengamati titik pengambilan dan melakukan uji pertukaran pengumpan sebelum mengubah parameter alat berat.
Insinyur memperbaiki posisi pengambilan pengumpan yang salah dengan memeriksa tempat duduk pengumpan, membersihkan dasar pengumpan, memverifikasi jarak pita, memeriksa pergerakan sproket, mengajarkan koordinat X/Y pengambilan, dan menyesuaikan ketinggian pengambilan. Setelah penyesuaian, pengumpan harus diuji di beberapa siklus pengindeksan. Sebuah pickup yang berhasil tidak membuktikan bahwa feeder cukup stabil untuk produksi.
Proses kalibrasi pengumpan SMT biasanya mencakup pembersihan pengumpan, inspeksi pengindeksan mekanis, verifikasi jarak pita, pengajaran koordinat pengambilan, penyesuaian ketinggian pengambilan, konfirmasi vakum, dan pengujian pengulangan. Prosesnya harus menggunakan gulungan komponen yang dikenal baik jika memungkinkan. Kalibrasi harus diulangi setelah perbaikan pengumpan, tabrakan, penyimpanan jangka panjang, atau kesalahan pengambilan berulang kali.
Ya, masalah feeder dapat menyebabkan penolakan komponen. Jika komponen diambil dari tepi atau pada suatu sudut, sistem penglihatan mungkin menolaknya karena pusat, rotasi, atau garis luarnya berada di luar rentang yang diperbolehkan. Mesin mungkin melaporkan penolakan penglihatan meskipun pengumpan telah membuat offset pengambilan asli. Posisi pengambilan, nomor nosel, nilai vakum, dan gambar kamera harus ditinjau bersama.
Pengumpan SMT harus dikalibrasi berdasarkan penggunaan, kondisi peralatan, dan riwayat kerusakan. Pengumpan dengan penggunaan tinggi mungkin memerlukan pemeriksaan yang lebih sering dibandingkan pengumpan dengan penggunaan rendah. Kalibrasi juga harus dilakukan setelah perbaikan, tabrakan, pengindeksan tidak normal, kesalahan pengambilan berulang, atau penyimpanan jangka panjang. Daripada hanya menggunakan interval kalender yang tetap, pabrik harus menggabungkan pemeliharaan terjadwal dengan data kinerja pengumpan aktual.
Kesalahan posisi pengambilan pengumpan SMT sering kali disebabkan oleh kombinasi kondisi mekanis, perangkat lunak, material, dan proses. Pengumpan mungkin tidak terpasang dengan benar, pita mungkin terindeks secara tidak akurat, komponen mungkin bergerak di dalam saku, atau program mungkin menggunakan koordinat pengambilan yang salah.
Solusi yang andal dimulai dengan analisis pola kesalahan dan observasi langsung pada titik penjemputan. Insinyur kemudian harus memeriksa pemasangan pengumpan, pengindeksan, pitch, koordinat pengambilan, tinggi pengambilan, pengemasan komponen, kondisi nosel, respons vakum, dan data penglihatan dalam urutan yang terkendali.
Dengan proses kalibrasi pengumpan SMT yang disiplin dan pelacakan kinerja rutin, pabrik dapat mengurangi kegagalan pengambilan komponen, pemborosan material, penghentian mesin, dan ketidakstabilan penempatan. ICT dapat mendukung produsen dengan peralatan SMT praktis dan solusi proses mulai dari penyiapan feeder hingga optimalisasi lini produksi lengkap.
