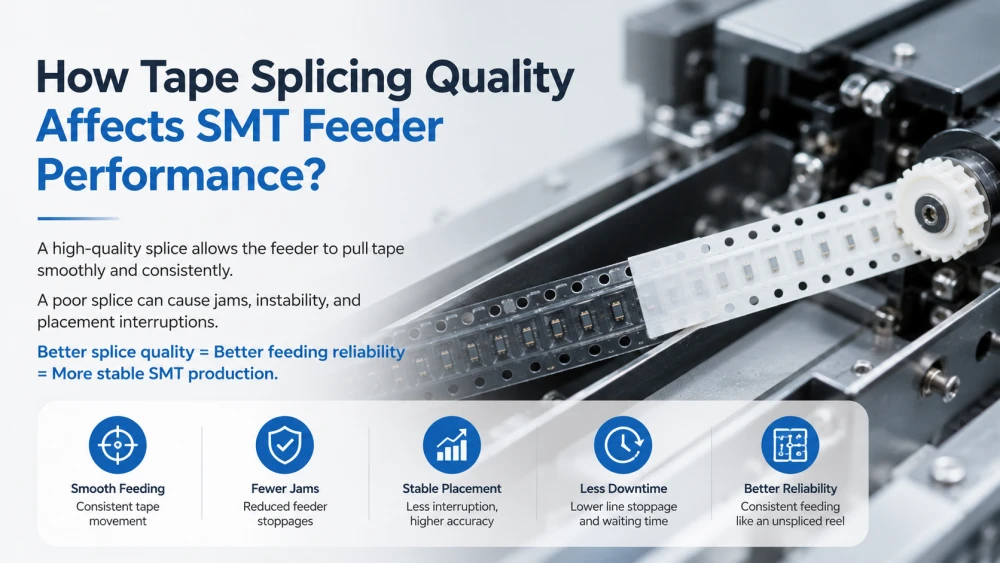

Kualitas penyambungan pita berpengaruh langsung terhadap kinerja penyulang SMT karena penyulang harus menarik pita yang tersambung dengan lancar, konsisten, dan tanpa gangguan. Jika sambungan tidak sejajar, terlalu tebal, terlalu lemah, atau terkontaminasi, pengumpan dapat macet, kehilangan stabilitas, atau menyebabkan gangguan penempatan. Di banyak jalur SMT, masalah sebenarnya bukan hanya kehabisan reel. Masalah yang lebih mendalam adalah apakah sambungan dapat melewati pengumpan dengan bersih dan terus memasok komponen dengan keandalan yang sama seperti gulungan yang tidak disambung.
Memahami bagaimana sambungan pita mempengaruhi kinerja pengumpan membantu pabrik mengurangi waktu henti yang tersembunyi, mencegah alarm pengumpan berulang, dan meningkatkan stabilitas saluran secara keseluruhan. Sambungan yang lemah atau tidak konsisten mungkin tidak langsung rusak di stasiun penyambungan, namun masih dapat menimbulkan masalah sambungan penyambungan pengumpan SMT di kemudian hari ketika pita mulai bergerak melalui jalur pengumpan.
Artikel ini menjelaskan mengapa kualitas sambungan penting, cacat sambungan mana yang paling sering memengaruhi feeder, cara mendiagnosis masalah feeding, dan cara meningkatkan keandalan feeding komponen tape dalam produksi nyata.
Daftar isi
Pengumpan SMT dirancang untuk memajukan pita pembawa dalam langkah-langkah kecil dan terkontrol sehingga mesin penempatan dapat memilih komponen pada posisi yang benar. Artinya pengumpan mengharapkan pita perekat tetap rata, terarah secara merata, dan stabil secara mekanis. Setiap perubahan pada ketebalan pita, bentuk tepi, keselarasan, atau kondisi permukaan dapat mempengaruhi cara pengumpan memindahkan material.
Ketika sambungan dibuat dengan baik, pengumpan hampir tidak memperhatikan transisi antar gulungan. Jika sambungannya buruk, pengumpan mungkin tiba-tiba menemui hambatan ekstra, kehilangan akurasi langkah, atau berhenti sama sekali. Inilah sebabnya mengapa kualitas sambungan bukanlah hal yang remeh. Ini adalah bagian dari kondisi pengoperasian pengumpan.
Pengumpan menggerakkan pita melalui jalur mekanis yang sempit. Jika sambungan terlalu tebal atau tidak rata, pita perekat mungkin tidak bergerak dengan hambatan yang sama seperti bagian gulungan lainnya. Jika sambungan tidak sejajar, pita perekat dapat bergeser ke samping atau tersangkut di dalam pemandu.
Stabilitas feeder bergantung pada prediktabilitas. Semakin konsisten bentuk pita dan geometri sambungan, semakin stabil gerakan pengumpan. Secara praktis, ini berarti sambungan yang baik membantu melindungi pasokan komponen dan kontinuitas penempatan.
Pengumpan tidak beroperasi secara terpisah. Ini mendukung mesin pick and place dengan menampilkan setiap komponen di lokasi yang tepat untuk pengambilan. Jika pita perekat bergerak tidak rata karena sambungan yang buruk, kepala penempatan dapat tercabut dari kantong yang salah atau komponennya hilang seluruhnya.
Itulah sebabnya kualitas sambungan mempengaruhi lebih dari sekedar pengumpan. Hal ini juga berdampak pada mesin hilir. Sambungan yang andal mendukung presentasi komponen yang stabil, yang membantu sistem penempatan menjaga ritme siklusnya.
Beberapa cacat sambungan langsung menyebabkan kemacetan. Yang lain menciptakan masalah yang lambat dan berulang-ulang sehingga lebih sulit untuk diperhatikan pada awalnya. Pengumpan mungkin masih berjalan, tetapi dengan lebih banyak alarm, lebih banyak keraguan, atau lebih banyak perhatian operator.
Interupsi tersembunyi ini sering kali lebih mahal dibandingkan penghentian yang nyata karena interupsi tersebut terakumulasi di banyak gulungan dan shift. Sebuah pabrik dapat kehilangan banyak waktu jika masalah sambungan kecil yang sama terulang sepanjang minggu.

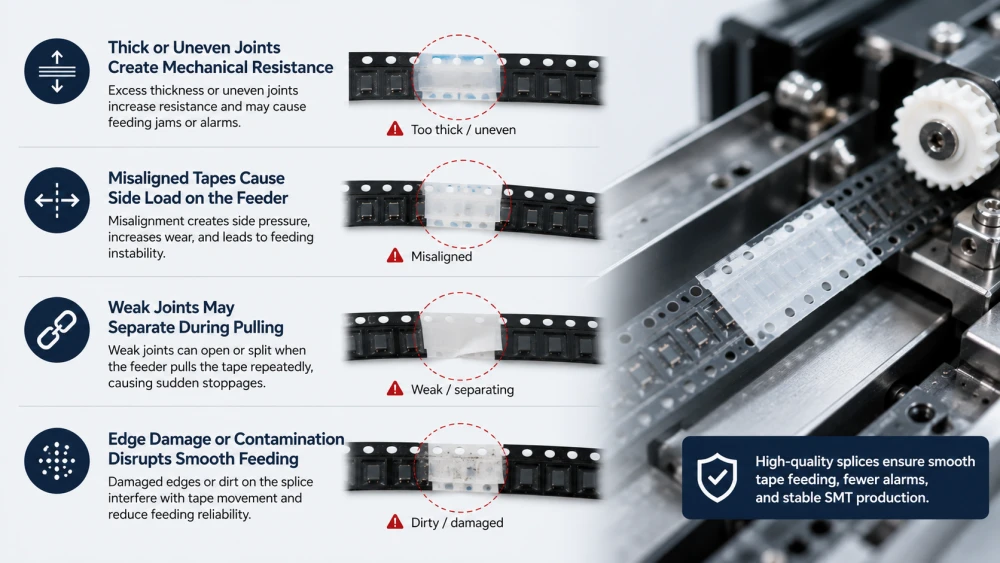

Ada beberapa cara sambungan dapat mempengaruhi perilaku pengumpan. Yang paling umum adalah variasi ketebalan, ketidaksejajaran, kekuatan sambungan yang lemah, kerusakan tepi, dan kontaminasi. Masing-masing mempengaruhi jalur pita secara berbeda, namun semuanya mengurangi keandalan feeding.
Sebelum mengganti pengumpan atau menyalahkan mesin penempatan, ada baiknya memeriksa apakah sambungan itu sendiri yang menimbulkan masalah. Banyak penghentian saluran dimulai pada sambungan pita, bukan di dalam pengumpan.
Sambungan yang terlalu tebal mungkin tidak dapat melewati jalur pengumpan dengan lancar. Bahkan sedikit peningkatan ketebalan dapat menimbulkan resistensi jika toleransi pengumpan ketat atau jalur pita sempit.
Sambungan yang tidak rata juga menjadi masalah karena selotip mungkin sedikit terangkat saat bergerak maju. Hal ini dapat menyebabkan jeda singkat, alarm, atau kesalahan pengumpanan kecil yang hanya terlihat selama pengoperasian.
Jika pita perekat lama dan baru tidak sejajar pada garis tengah yang sama, pengumpan mungkin menerima tekanan samping saat sambungan melewatinya. Beban samping ini dapat meningkatkan keausan, menyebabkan gerakan tidak teratur, atau memicu ketidakstabilan pengumpanan.
Ketidakselarasan adalah salah satu masalah yang paling mudah untuk dicegah dan salah satu masalah yang paling merusak jika diabaikan. Sambungan mungkin terlihat dapat diterima di meja kerja dan masih berperilaku buruk di pengumpan.
Beberapa sambungan bertahan selama pemeriksaan manual tetapi gagal setelah pengumpan mulai menarik pita berulang kali. Sendi yang lemah bisa terbuka, terangkat, atau terbelah saat digerakkan, sehingga menyebabkan terhentinya gerakan secara tiba-tiba.
Jika hal ini terjadi, masalahnya sering kali dianggap sebagai kegagalan feeder, namun akar penyebab sebenarnya adalah kekuatan sambungan. Inilah sebabnya mengapa pabrik harus memperlakukan kualitas sambungan sambungan sebagai bagian dari keandalan pengumpan, bukan hanya sebagai tugas persiapan material.
Untuk penjelasan lebih luas tentang mesin dan proses penyambungan, lihat panduan tentang dasar-dasar pengoperasian penyambungan gulungan SMT.
Masalah sambungan sambungan pengumpan SMT biasanya muncul ketika bentuk, kekuatan, atau orientasi sambungan tidak sesuai dengan desain pengumpan. Pengumpan mungkin bereaksi dengan hambatan, lompatan, kemacetan, atau gerakan pita yang tidak teratur.
Meski gejalanya terlihat mirip, namun penyebabnya bisa sangat berbeda. Itulah sebabnya pemecahan masalah harus dimulai dari sambungan itu sendiri, kemudian berpindah ke pengumpan dan jalur material.
Kemacetan pada titik sambungan biasanya berarti sambungan terlalu besar, terlalu tidak rata, atau terlalu kaku untuk jalur pengumpan. Hal ini juga dapat terjadi bila sambungan melampaui lebar pita yang diinginkan atau bahan penyambung tidak diterapkan dengan benar.
Dalam situasi ini, pita mungkin berhenti segera setelah memasuki pengumpan atau mungkin hanya bergerak sebagian sebelum alarm muncul. Kemacetan berulang pada titik yang sama merupakan tanda kuat bahwa geometri sambungan memerlukan perhatian.
Terkadang pengumpan tidak berhenti sepenuhnya. Sebaliknya, kemajuannya tidak merata atau kehilangan satu langkah di dekat sambungan. Hal ini mungkin lebih sulit dideteksi karena jalur tersebut mungkin terus berjalan dalam waktu singkat.
Pemberian makan yang terputus-putus berbahaya karena dapat menimbulkan kesalahan penempatan tanpa kondisi alarm yang jelas. Jika sambungan tidak bergerak dengan kehalusan yang sama seperti pita dasar, pengumpan mungkin tidak menampilkan kantong komponen pada posisi yang benar.
Suatu sambungan mungkin melewati pengumpan pada awalnya dan gagal kemudian setelah ditarik berulang kali. Hal ini sering kali merupakan tanda bahwa sambungannya lemah, tumpang tindihnya tidak memadai, atau bahan penyambungnya tidak kompatibel dengan pita pembawa.
Pemisahan yang tertunda sangat sulit untuk ditangani karena sambungan pada awalnya tampak dapat diterima. Oleh karena itu, pabrik harus menguji stabilitas sambungan pada pergerakan pengumpan sebenarnya, bukan hanya inspeksi visual.

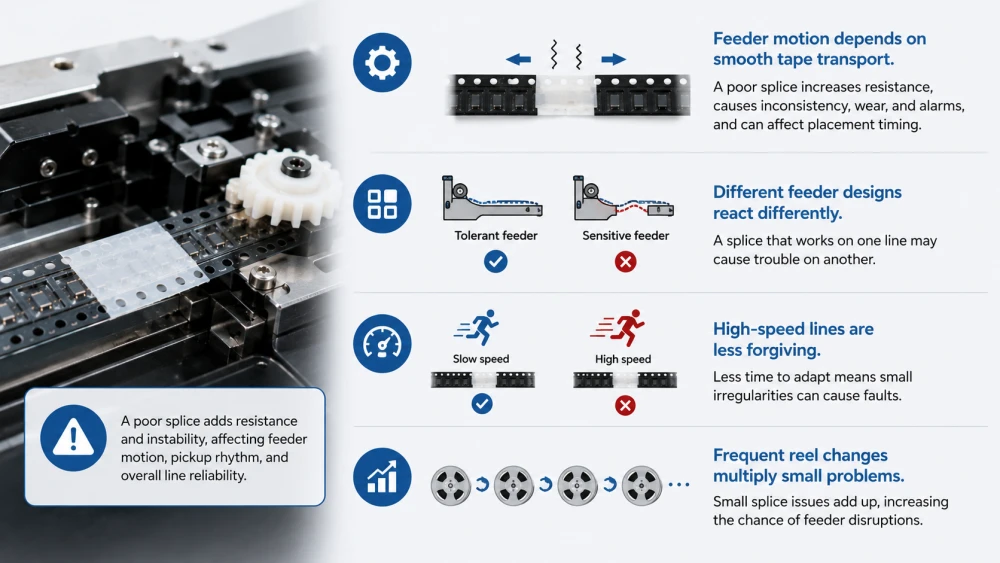

Kinerja pengumpan berubah setelah penyambungan yang buruk karena gerakan pengumpan bergantung pada kelancaran pengangkutan pita. Jika sambungan menambah hambatan atau ketidakstabilan, pengumpan mungkin memerlukan tenaga ekstra untuk menggerakkan pita. Kekuatan ekstra tersebut dapat menciptakan kondisi inkonsistensi, keausan, atau alarm.
Ketika jalur pita menjadi tidak stabil, pengumpan juga dapat mempengaruhi ritme pengambilan mesin penempatan. Dengan kata lain, masalah sambungan dapat menyebar dari penanganan material ke pengaturan waktu mesin.
Tidak semua pengumpan merespons dengan cara yang sama. Beberapa pengumpan mungkin menoleransi variasi kecil, sementara yang lain lebih sensitif terhadap bentuk sambungan atau kekakuan pita. Inilah sebabnya mengapa sambungan yang berfungsi pada satu jalur mesin dapat menimbulkan masalah pada jalur mesin lainnya.
Pabrik tidak boleh berasumsi bahwa sambungan pita dapat diterima secara universal hanya karena telah lulus satu pengujian. Model pengumpan dan jalur pita sebenarnya penting.
Pada kecepatan jalur yang lebih tinggi, pengumpan memiliki lebih sedikit waktu untuk beradaptasi dengan ketidakteraturan pita. Sambungan yang luput dari perhatian dalam proses yang lebih lambat dapat menyebabkan kesalahan pada saluran berkecepatan tinggi.
Inilah salah satu alasan mengapa pabrik bervolume tinggi sering kali beralih ke metode penyambungan yang lebih terkontrol. Sambungan yang stabil menjadi lebih penting seiring dengan meningkatnya kecepatan produksi.
Bahkan masalah sambungan kecil pun menjadi lebih serius jika terjadi berkali-kali dalam sehari. Jika suatu saluran berganti gulungan berulang kali, jumlah peluang gangguan pengumpan meningkat.
Itulah sebabnya peningkatan kualitas sambungan dapat memberikan dampak yang jauh lebih besar dibandingkan ukurannya. Manfaatnya bertambah di setiap pergantian gulungan.
Proses diagnosis yang baik dimulai dengan memisahkan masalah sambungan dari masalah feeder. Gejala yang sama dapat muncul pada kedua kasus tersebut, jadi tugas pertama adalah mengidentifikasi apakah masalah terjadi setelah sambungan atau tetap pada feeder.
Saat memecahkan masalah, tujuannya adalah untuk menemukan akar permasalahan dengan cepat tanpa perlu mengganti komponen atau mengganggu produksi stabil lebih dari yang diperlukan.
Jika pengumpan berjalan dengan baik hingga sambungan memasuki jalurnya, sambungan adalah tempat pertama yang harus diperiksa. Perhatikan variasi ketebalan, pengangkatan tepi, ketidaksejajaran, atau kerusakan yang terlihat.
Jika pengumpan juga macet karena pita perekat yang tidak disambung bagus, maka pengumpan itu sendiri mungkin yang menyebabkan masalah ini. Itulah sebabnya perbandingan terkontrol sangat berguna.
Sebelum menyalahkan pengumpan, periksa kedua ujung pita dengan hati-hati. Pastikan selotip telah dipotong dengan rapi, disejajarkan dengan benar, dan disambung dengan bahan yang sesuai. Periksa apakah tepi pita perekat lurus dan apakah tumpang tindihnya konsisten.
Verifikasi juga apakah posisi kantong komponen masih benar setelah penyambungan. Kaset mungkin terlihat aman namun masih menampilkan geometri umpan yang salah.
Jika memungkinkan, uji pita perekat yang sama dan sambungkan pada pengumpan lain yang berjenis sama. Jika masalah ini hilang, pengumpan asli mungkin mengalami masalah kondisi. Jika masalahnya tetap ada pada sambungan, kemungkinan besar penyebabnya adalah sambungan.
Perbandingan ini adalah salah satu cara paling sederhana untuk memisahkan masalah sambungan sambungan pengumpan SMT dari masalah pemeliharaan pengumpan.
Untuk gambaran terkait dampak waktu henti, lihat artikel ini tentang bagaimana penyambungan mendukung waktu aktif jalur berkelanjutan.

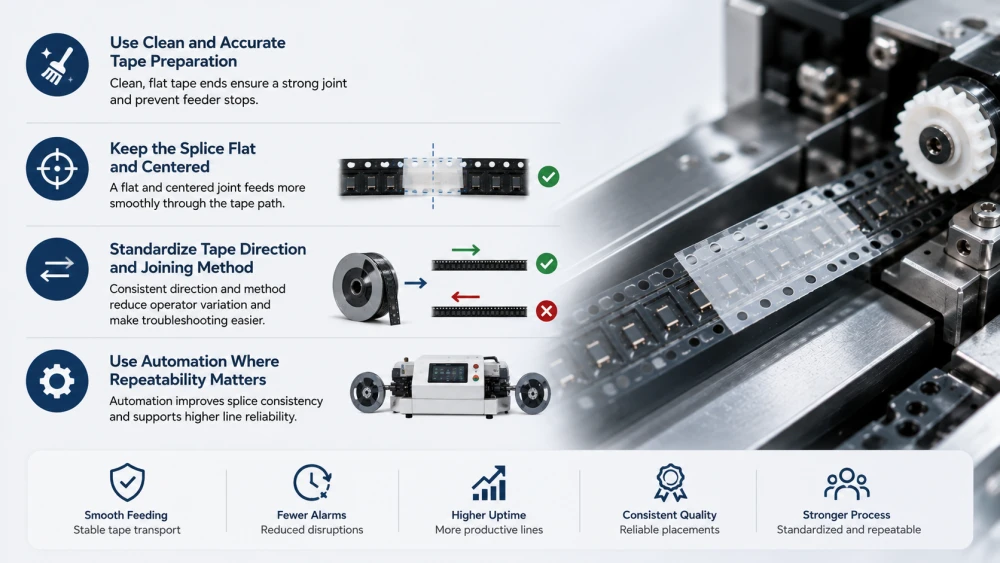

Meningkatkan keandalan pengumpanan pita komponen memerlukan lebih dari sekadar menggunakan pengumpan yang lebih baik. Proses penyambungan, pengaturan alat berat, metode operator, dan rutinitas perawatan semuanya penting.
Hasil terkuat biasanya datang dari standarisasi seluruh proses pergantian gulungan daripada mencoba memperbaiki satu gejala pada satu waktu.
Ujung selotip harus bersih, rata, dan bebas dari kotoran sebelum disambung. Debu, sisa perekat, atau tepi yang rusak dapat melemahkan sambungan atau mengubah ketebalannya.
Operator harus menyiapkan pita perekat dengan hati-hati daripada terburu-buru menyelesaikan penyambungan. Beberapa detik tambahan pada tahap persiapan dapat mencegah penghentian pengumpan di kemudian hari.
Sambungan harus tetap serata mungkin dan harus sejajar dengan garis tengah pengumpan. Sambungan yang terpusat dan datar melewati jalur dengan lebih mudah ditebak dibandingkan sambungan yang meninggi atau miring.
Dalam praktiknya, hal ini berarti memperhatikan sambungan visual dan jalur mekanis yang harus dilaluinya. Sambungan yang bagus saja tidak cukup jika penyambungannya tidak lancar.
Arah pita yang salah dan metode penyambungan yang tidak konsisten merupakan sumber umum ketidakstabilan feeder. Pabrik harus menetapkan satu pemeriksaan arah yang disetujui dan satu metode penyambungan yang disetujui untuk setiap jenis pita atau kelompok mesin.
Hal ini mengurangi variasi operator dan mempermudah pemecahan masalah saat terjadi masalah. Jika prosesnya konsisten, pola kegagalan menjadi lebih mudah diidentifikasi.
Untuk pabrik yang sering melakukan pergantian reel atau target waktu kerja yang ketat, otomatisasi dapat meningkatkan kemampuan pengulangan. Mesin penyambungan otomatis membantu mengontrol posisi pita dan pembentukan sambungan dengan lebih konsisten dibandingkan penanganan manual.
Saat memilih peralatan, beberapa tim mengevaluasi sistem penggabungan pita SMT yang cerdas sebagai bagian dari rencana keandalan produksi yang lebih luas.
Bahkan sambungan yang sempurna pun bisa gagal jika jalur pengumpan kotor, aus, atau salah penyesuaian. Oleh karena itu, pemeliharaan feeder merupakan bagian dari gambaran keandalan yang sama.
Semakin bersih dan stabil feeder, maka akan semakin toleran terhadap variasi produksi normal. Itu membuat seluruh lini lebih mudah dikelola.
Debu, perekat, dan permukaan pemandu yang aus dapat memperburuk masalah sambungan. Pengumpan dengan residu atau kerusakan dapat mengubah sambungan garis batas menjadi macet.
Pembersihan dan inspeksi rutin membantu menjaga jalur pita perekat tetap dapat diprediksi. Hal ini sangat penting terutama pada jalur yang menjalankan shift panjang atau volume komponen tinggi.
Jika feeder yang sama terus menunjukkan masalah terkait sambungan sementara feeder lainnya tidak, kondisi feeder harus diselidiki. Masalahnya mungkin terletak di dalam jalur pita, bukan pada metode sambungan.
Mencatat pengumpan mana yang gagal, kapan gagal, dan jenis pita apa yang membantu membedakan antara masalah proses dan keausan peralatan.
Menjalankan sambungan yang diketahui baik melalui pengumpan dapat dengan cepat menunjukkan apakah pengumpan berfungsi normal. Jika pita perekat yang diketahui bagus masih macet, kemungkinan besar pengumpannya memerlukan perhatian.
Tes sederhana ini mencegah perubahan yang tidak perlu pada proses penyambungan ketika pengumpan sebenarnya merupakan bagian yang memerlukan koreksi.

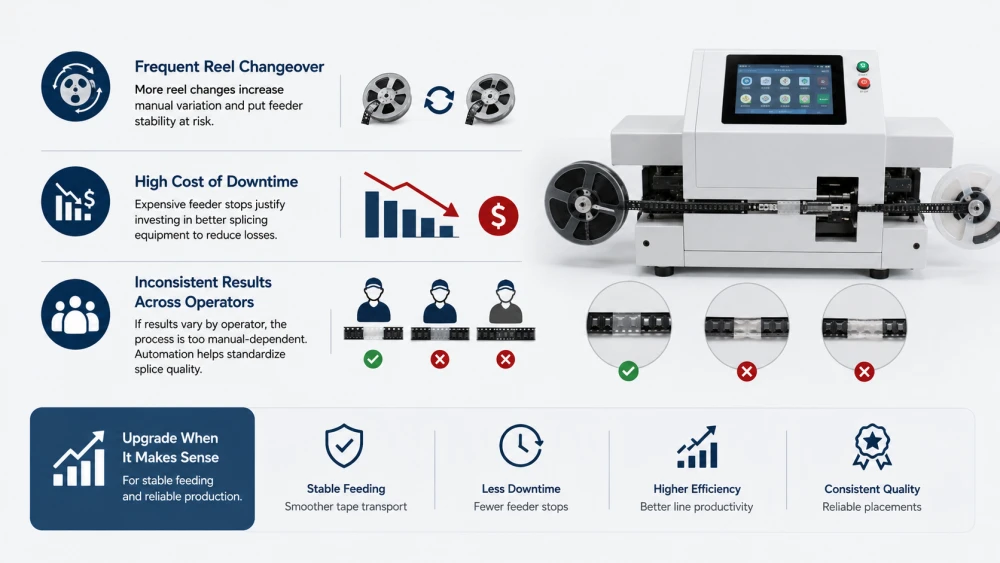

Beberapa pabrik dapat mengatasi masalah sambungan dengan pelatihan yang lebih baik atau instruksi kerja yang lebih jelas. Yang lain memerlukan solusi penyambungan yang lebih canggih karena variasi manual terlalu tinggi atau saluran terlalu sensitif terhadap kesalahan pergantian.
Waktu yang tepat untuk melakukan upgrade adalah ketika masalah yang sama terus muncul kembali bahkan setelah dasar-dasarnya diperbaiki.
Jika pabrik yang sama berulang kali mengganti gulungan pada setiap shift, variasi manual menjadi lebih sulit dikendalikan. Proses yang lebih konsisten mungkin diperlukan untuk melindungi stabilitas feeder.
Ketika penghentian pengumpan mahal, biaya peralatan penyambungan yang lebih baik akan lebih mudah untuk dibenarkan. Tujuannya adalah untuk mengurangi kerugian yang berulang, tidak hanya membuat stasiun sambungan lebih nyaman.
Jika kualitas sambungan berubah dari satu operator ke operator lainnya, prosesnya terlalu bergantung pada keterampilan manual. Otomatisasi dapat membantu menormalkan hasil dan mengurangi variasi terkait pengumpan.
Untuk konteks pemilihan, artikel tentang cara memilih mesin penyambungan SMT yang sesuai adalah referensi yang berguna bagi tim produksi untuk membandingkan opsi.
Kualitas sambungan pita mempunyai pengaruh langsung terhadap kinerja pengumpan SMT karena pengumpan bergantung pada pergerakan pita yang halus, rata, dan stabil. Sambungan yang terlalu tebal, lemah, tidak sejajar, atau terkontaminasi dapat menyebabkan kemacetan, kehilangan langkah, atau ketidakstabilan penyaluran. Dalam kasus yang parah, hal ini dapat menghentikan pengumpan dan mengganggu proses penempatan.
Untuk meningkatkan keandalan, pabrik harus melakukan standarisasi persiapan pita perekat, memastikan arah pita perekat, menjaga sambungan tetap rata dan terpusat, memeriksa kondisi pengumpan, dan menguji sambungan dalam kondisi produksi sebenarnya. Jika prosesnya tetap tidak konsisten, peralatan penyambungan otomatis dapat meningkatkan kemampuan pengulangan dan mengurangi variasi operator.
Tujuan sebenarnya bukan hanya untuk menghubungkan dua gulungan. Tujuan sebenarnya adalah untuk menjaga keandalan pengumpanan pita komponen di seluruh lini sehingga pengumpan, mesin penempatan, dan jadwal produksi semuanya dapat tetap stabil. Untuk konteks pergantian material yang lebih luas, lihat mesin penyambungan SMT dan panduan pergantian material.
Penyambungan pita mempengaruhi kinerja pengumpan dengan mengubah seberapa lancar pita pembawa bergerak melalui jalur pengumpan. Jika sambungan tidak sejajar, terlalu tebal, lemah, atau kotor, hal ini dapat menimbulkan hambatan, macet, atau pengumpanan tidak stabil. Sambungan yang baik harus melewati pengumpan dengan perbedaan minimal dari sisa pita.
Masalah sambungan sambungan pengumpan SMT biasanya disebabkan oleh ketidaksejajaran, kekuatan sambungan yang lemah, ketebalan sambungan yang berlebihan, kerusakan pita, atau kontaminasi pada permukaan pita. Kondisi feeder juga dapat memperburuk masalah. Metode pemecahan masalah terbaik adalah dengan memeriksa sambungan, menguji sambungan yang sama pada pengumpan lain, dan membandingkan hasilnya dengan pita perekat yang sudah dikenal bagus.
Sambungan mungkin masuk secara normal pada awalnya dan kemudian gagal jika sambungannya lemah atau hanya sedikit terlalu tebal untuk jalur pengumpan. Kaset mungkin tertahan selama beberapa gerakan pertama dan kemudian terpisah atau tersangkut saat ditarik berulang kali. Inilah sebabnya mengapa validasi sambungan harus mencakup pergerakan feeder yang sebenarnya, tidak hanya inspeksi visual di stasiun penyambungan.
Keandalan pengumpanan pita komponen meningkat bila sambungannya bersih, rata, terpusat, dan dibuat dengan metode yang konsisten. Pabrik juga harus memeriksa arah pita, memelihara pengumpan, menstandarkan instruksi kerja operator, dan menguji sambungan melalui pengumpan sebenarnya. Otomatisasi dapat membantu ketika variasi manual masih terlalu tinggi.
Anda harus mempertimbangkan peralatan penyambungan otomatis ketika penggantian reel sering terjadi, penghentian terkait pengumpan memerlukan biaya yang mahal, atau kualitas penyambungan sangat bervariasi antar operator. Peralatan otomatis meningkatkan kemampuan pengulangan dan dapat membantu mengurangi waktu henti tersembunyi yang disebabkan oleh penyambungan yang buruk. Hal ini sangat berguna dalam produksi SMT bervolume tinggi atau multi-shift.
