Upgrade Baru --- I.C.T SMT LED Flexible Pick and Place Machine M Series


Pada tahun 2022, kami telah meningkatkan peralatan mesin Pick dan Place Series.

Seperti yang kita semua ketahui, mesin pick dan place I.C.T M Series terutama digunakan untuk produksi lampu LED. Posisinya ditujukan untuk produsen LED kecil dan menengah atau perusahaan LED yang baru saja memulai bisnis. Karena investasi awal yang rendah, kinerja biaya sangat tinggi.


Tampilan baru


Upgrade M-Series Machines Pick dan Place termasuk model off-line dan on-line, di mana Anda dapat memilih 8 kepala pemasangan atau 10, tergantung pada kebutuhan kapasitas Anda. Tentu saja, kecepatan 10 lebih cepat dan kapasitas produksi lebih tinggi.


Mesin pick dan tempat pick led TIK

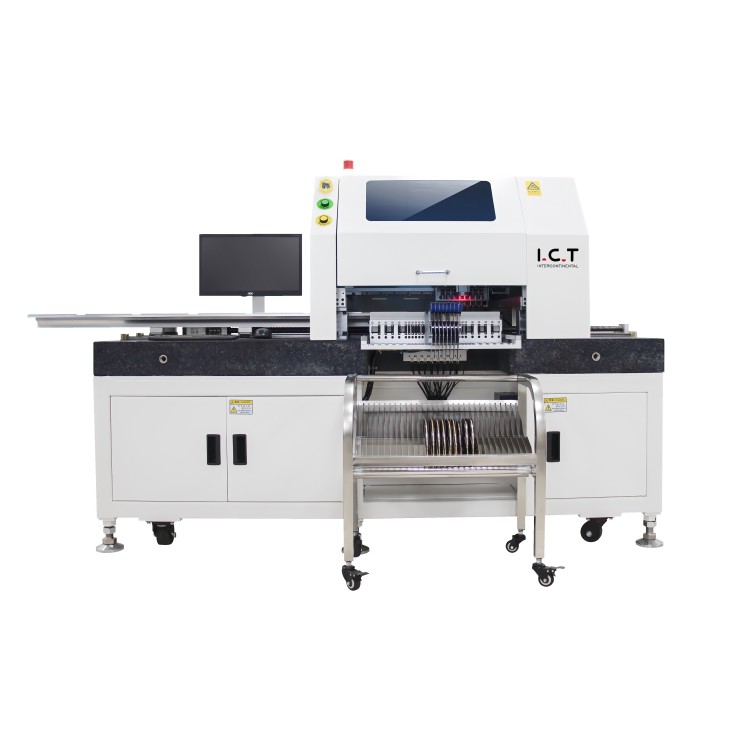

Model off-line I.C.T-OFM8/10

Mesin pick dan tempat pick led TIK

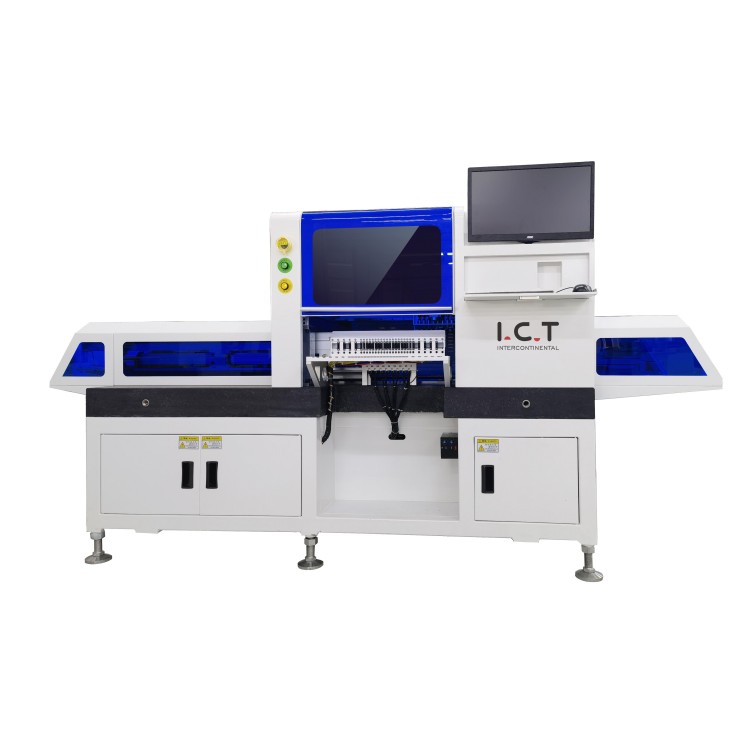

Model On-Line I.C.T-ONM8/10

Mesin pick dan tempat pick led TIK

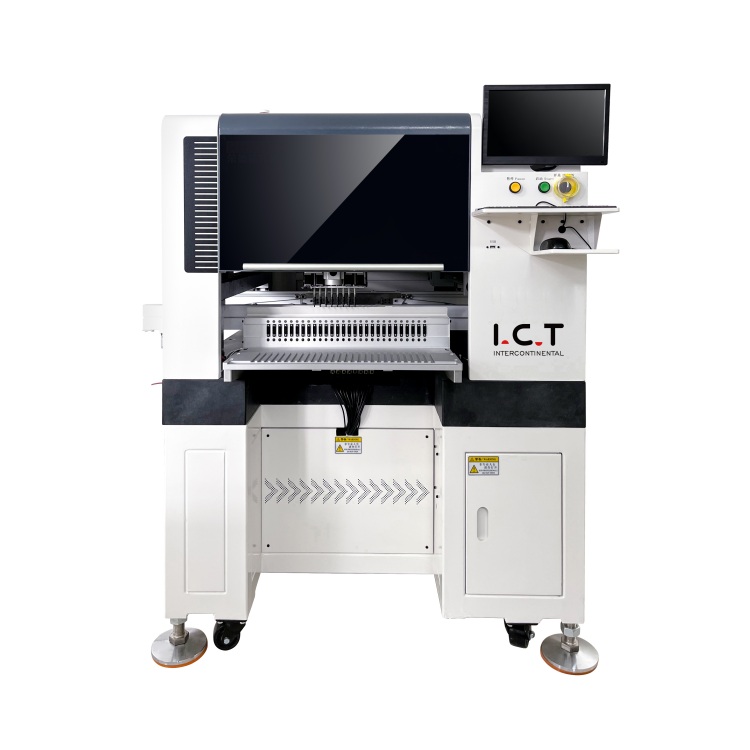

Model on-line I.C.T-OIM8/10

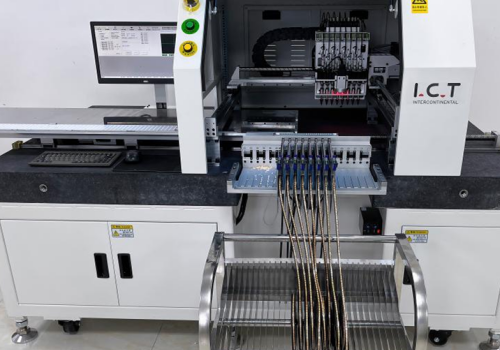

Dalam hal penampilan, perbedaan terbesar antara mesin penempatan seri M dan yang sebelumnya adalah penambahan marmer. Dalam hal penampilan, perbedaan terbesar antara mesin penempatan seri M dan yang sebelumnya adalah penambahan marmer. Kita sering dapat melihat keberadaan marmer di peralatan SMT lainnya, karena tingginya marmer, menempatkannya di peralatan dapat menurunkan pusat gravitasi peralatan. Membuat perangkat sangat stabil saat bekerja dan tidak akan bergetar bolak -balik. Peralatan SMT I.C.T lainnya yang mengandung marmer adalah AOI , dan baik V8 dan V5000H dapat melihat keberadaan marmer.


Dalam hal kecepatan, mesin penempatan seri M juga telah sangat ditingkatkan.
Peralatan lama adalah 38000cph, kecepatan reguler 8 kepala pemasangan yang ditingkatkan dapat mencapai 50000cph, yang tercepat dapat mencapai 67000cph; Kecepatan reguler 10 kepala pemasangan dapat mencapai 55000cph, yang tercepat dapat mencapai 80000cph.

Kecepatannya 31,5% lebih tinggi dari sebelumnya, dan keakuratannya tidak hilang. Kemajuan mekanis saat ini dapat mencapai ± 0,01mm, dan Anda dapat merasakan pengalaman berkecepatan tinggi dari mesin baru dalam video berikut.




Sistem baru


Peningkatan baru sistem meningkatkan kualitas produk dan memperpanjang masa pakai mesin.


Mesin pick dan tempat pick led TIK

Sistem penglihatan

-Pcb

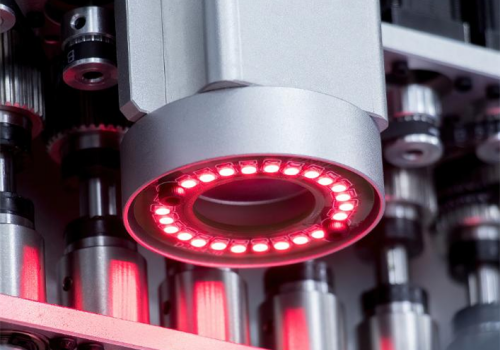

Kamera penandaan PCB baru menggunakan sumber cahaya koaksial annular dan kecerahan tinggi yang seragam. Cocok untuk pelapisan timah, pelapisan tembaga, penyemprotan timah, FPC dan PCB lainnya.

Mesin pick dan tempat pick led TIK

Sistem penglihatan

-Komponen

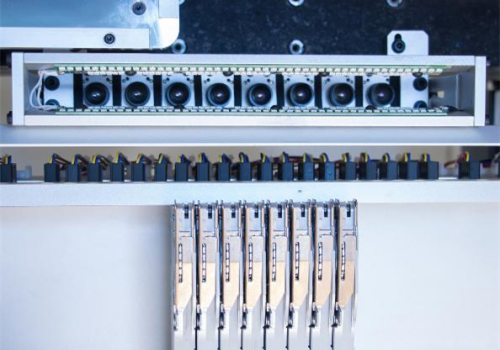

Kamera komponen mengadopsi 6-10 PCS kamera presisi tinggi in-line, beberapa sumber cahaya persegi, teknologi pengenalan 0 detik, dapat secara efektif mengidentifikasi bagian persegi 0402-15mm.

Mesin pick dan tempat pick led TIK

Sistem Driver

-Mount head

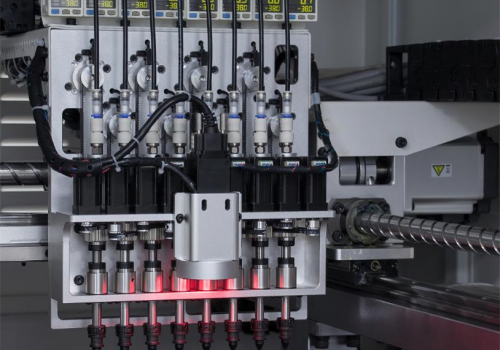

Setiap kepala nozzle digerakkan oleh motor servo sumbu-z independen, motor sudut rotasi independen, dan spindel NSK/THK yang diimpor, dan konsep desain struktur kepala yang ringan.

Mesin pick dan tempat pick led TIK

Sistem Driver

AXIS -XY

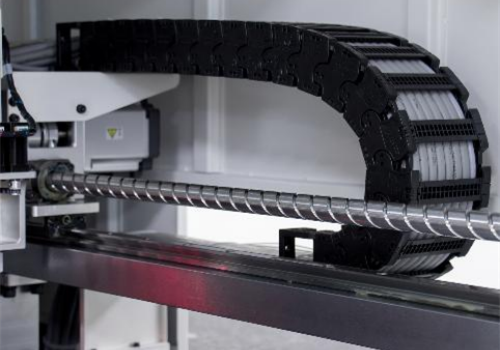

XY Axis mengadopsi motor servo Jepang dan sistem penggerak, sekrup bola presisi tinggi Jepang, dan rantai tangki fleksibel tinggi untuk memastikan keakuratan dan keandalan operasi berkecepatan tinggi.

Mesin pick dan tempat pick led TIK

Sistem Platform

-Marmer

Platform presisi tinggi dan marmer bermutu tinggi diadopsi untuk menghindari masalah akurasi yang disebabkan oleh stres.

Mesin pick dan tempat pick led TIK

Kekosongan

sistem

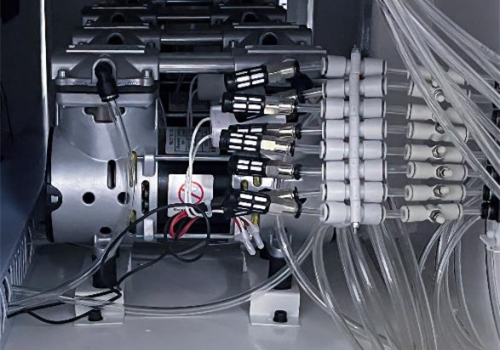

Mesin ini dilengkapi dengan beberapa kelompok generator vakum independen untuk memastikan stabilitas vakum untuk komponen besar seperti LED.



Aplikasi yang lebih luas

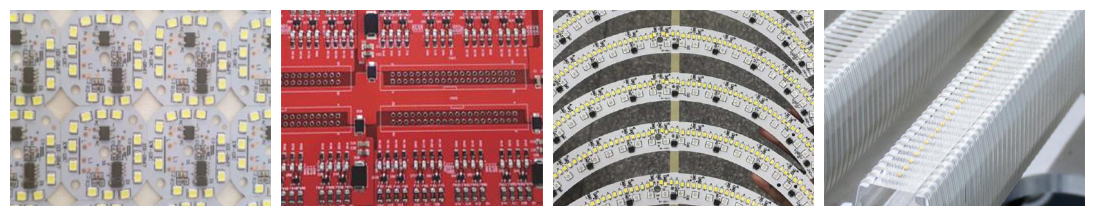

Anda pasti akan mengatakan bahwa membeli chip mounter LED tentu saja mempertimbangkan model online. Bahkan, mesin pick dan tempat offline juga memiliki nilai komersial sendiri. Sekarang ada banyak papan LED berbentuk khusus, yang tidak dapat ditransfer melalui rel pemandu, sehingga papan LED berbentuk khusus hanya dapat ditempatkan pada platform chip mounter offline untuk transmisi. Papan LED ini banyak digunakan dalam tanda -tanda iklan, mungkin di gedung -gedung perkantoran atau di jalan, Anda harus sering melihat tanda -tanda iklan ini.
Mirip dengan papan LED berbentuk khusus, ada juga lampu kawat tembaga. Prinsip perakitannya adalah untuk memasang chip LED di dua kabel tembaga. Lampu kawat tembaga ini umumnya diterapkan pada bilah cahaya fleksibel di atas pohon Natal.


PCB Chip Mounter


Jika Anda ingin mendiskusikan lebih banyak keahlian dalam SMD LED dengan kami, jangan ragu untuk menghubungi kami.
