RX-8 |Sistem Teknologi Pemasangan Permukaan JUKI Pemasangan SMT Berkecepatan Tinggi dari pabrikan Cina

RX-8 | Sistem Teknologi Pemasangan Permukaan JUKI SMT Mounter Berkecepatan Tinggi

Perkenalan

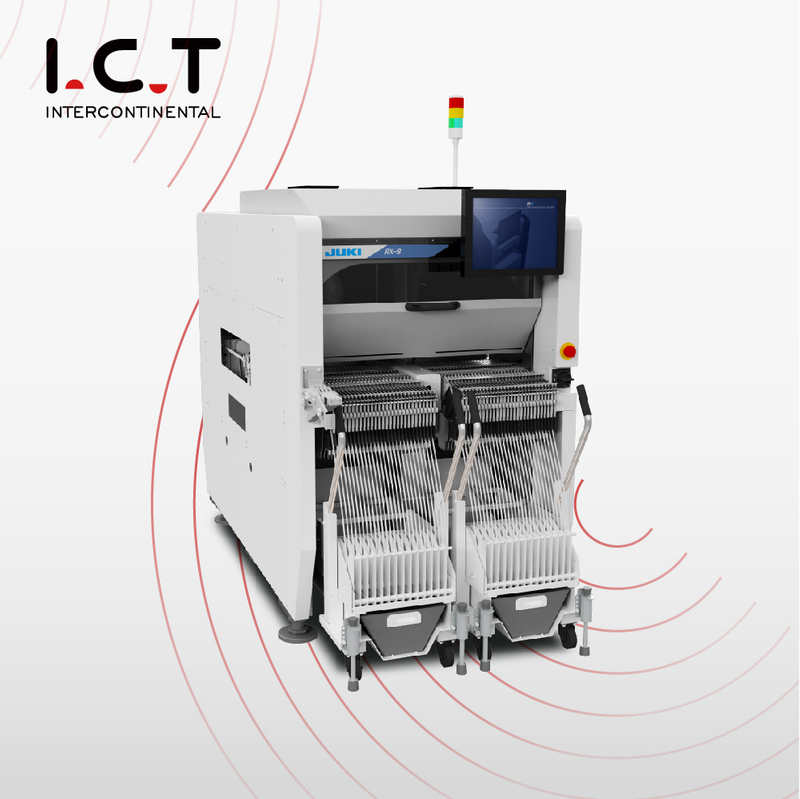

Pemasangan SMT Kecepatan Tinggi JUKI RX-8

Tarif penempatan tertinggi per meter persegi (kaki persegi)

Mencapai penempatan kecepatan tinggi hingga 100.000 CPH

Fitur:

Penempatan berkecepatan tinggi hingga 100.000 CPH.*⊃1;
Tarif penempatan terbaik di kelasnya per meter persegi(sq ft).*⊃2;
Terintegrasi secara mulus dengan lingkungan produksi
Trace Monitor melacak kualitas di seluruh proses produksi
Penempatan berdampak rendah untuk sirkuit fleksibel
Planet head presisi tinggi P20 ideal untuk pocking dan penempatan berkecepatan tinggi dari satu gulungan.
Sistem penglihatan pemusatan dan inspeksi yang canggih
Kamera akurasi tinggi baru untuk inspeksi dan pemusatan

Spesifikasi

Model	Pemasangan SMT Kecepatan Tinggi JUKI RX-8
Ukuran papan	50×50～510mm⊃1; ⊃2;×450mm
Tinggi komponen	3mm
Ukuran komponen	0201*⊃3;～5mm
Kecepatan penempatan (Optimal）	100.000CPH
Penempatan Ketepatan	±0,04mm (Cpk ≧1)
Kapasitas pengumpan	Hingga 56 *⁴
Catu daya	AC 200V 3 fase, 220V 430V *⁵
Kekuatan nyata	2.1kVA
Tekanan udara pengoperasian	0,5±0,05MPa
Konsumsi udara (standar)	20L/mnt ANR (selama pengoperasian normal)
Dimensi mesin (P x L x T)*⁶	998mm×1.895mm×1.530mm
Massa (kurang-lebih)	1,810 kg (dengan bank tetap)/ 1,760 kg (dengan bank berubah)

*1 BOC, Bad Mark, dan barcode 2D hanya dapat dibaca jika panjang papan antara 50mm hingga 350mm.
*2 Dalam mode papan panjang (dua papan dapat diproduksi secara bersamaan hingga panjang 420mm).
*3 Silakan hubungi I.C.T untuk rinciannya.
*4 Saat menggunakan RF08AS.
*5 220V – 430V memerlukan trafo terpisah.
*6 Kedalaman D tidak termasuk monitor, dan tinggi H tidak termasuk lampu sinyal ketika ketinggian konveyor 900 mm.

Pertanyaan Umum:

Q: Bagaimana cara kerja mesin SMT?

Mesin SMT (Surface Mount Technology) bekerja dengan menempatkan komponen elektronik secara akurat ke papan sirkuit cetak (PCB).Ia menggunakan lengan robot dan sistem penglihatan untuk mengambil dan memposisikan komponen, lalu menyoldernya ke permukaan PCB, memastikan perakitan yang tepat dan efisien dalam manufaktur elektronik.

Q: Apa itu SMT di bidang manufaktur?

SMT adalah singkatan dari Surface Mount Technology di bidang manufaktur.Ini adalah metode yang digunakan untuk memasang komponen elektronik langsung ke permukaan PCB.SMT menawarkan keunggulan seperti PCB yang lebih kecil dan perakitan otomatis, menjadikannya teknologi yang banyak diadopsi dalam manufaktur elektronik.

Q: Apa bentuk lengkap dari mesin SMT?

Bentuk lengkap mesin SMT adalah 'Mesin Teknologi Pemasangan Permukaan.' Mesin ini sangat penting dalam industri elektronik untuk menempatkan komponen pada PCB dengan presisi dan kecepatan tinggi, sehingga menyederhanakan proses perakitan.

Hubungi I.C.T untuk Solusi Jalur SMT Lengkap.
