NXTR |Mesin Pick And Place Otomatis Penuh FUJI dari pabrikan China

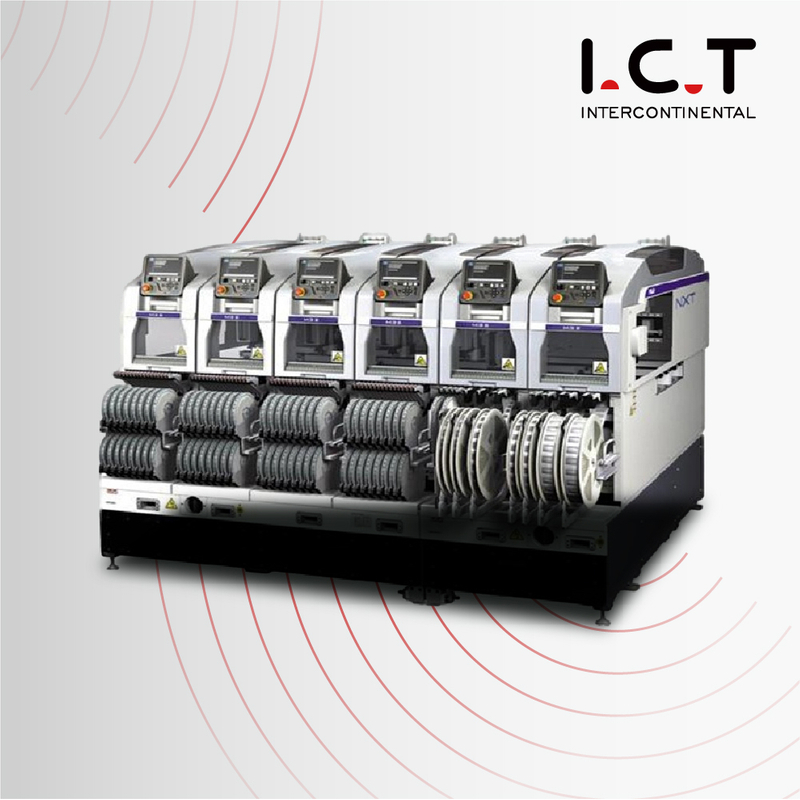

Mesin Pick And Place Otomatis Penuh FUJI NXTR

Perkenalan

Penempatan FUJI-NXTR-SMT

Mesin Pick And Place Otomatis Penuh FUJI

NXTR menawarkan desain yang benar-benar modular untuk konfigurasi lini optimal yang memenuhi kebutuhan produksi Anda.

Penempatan penginderaan waktu nyata, tindakan penempatan yang dioptimalkan, dan pemeriksaan penanganan komponen setelah penempatan hanyalah beberapa contohnya.Mesin model kelas atas ini mendukung fungsi-fungsi baru yang mempertahankan kinerja QCD tingkat tinggi.NXTR adalah tahap selanjutnya menuju pabrik pintar masa depan.

Sistem pertukaran pengumpan otomatis yang baru dikembangkan membebaskan operator dari pekerjaan pergantian dan pasokan serta menawarkan fungsi tambahan yang menjamin pemeliharaan kualitas dan produktivitas tinggi.

1. Perubahan pengumpan otomatis

Karena Smart Loader menangani pergantian dan pasokan suku cadang sesuai jadwal, beban kerja di lini dapat dikurangi dan produksi yang efisien dapat dicapai.

2. Memuat komponen dalam jumlah besar

Melalui penggunaan feeder dan buffer dasar tipe baru, jumlah komponen yang dapat dimuat meningkat secara signifikan.Berbagai macam produksi dapat didukung oleh smart loader.

3. Produktivitas kelas dunia

Mencapai kecepatan penempatan kelas satu dengan teknologi kepala pistol Fuji yang unik.Hal ini berkontribusi pada produktivitas yang lebih tinggi.

4. Dukungan fleksibel untuk perubahan produksi

Tiga kepala yang baru dikembangkan menawarkan penanganan suku cadang dan fleksibilitas yang sangat baik tanpa mengurangi laju produksi, bahkan jika pada produksi berikutnya digunakan rangkaian suku cadang yang berbeda.

5. Penempatan yang andal dengan teknologi sensor

Dari pengambilan komponen hingga penempatan, teknologi sensor digunakan untuk melakukan berbagai pemeriksaan.

Hal ini memungkinkan penempatan yang stabil dengan kualitas tinggi.

Mesin Pilih dan Tempatkan FUJI

Pemasangan chip tingkat lanjut

Mesin pick and place yang cepat & fleksibel

Penempatan SMT multi-fungsi

Mesin pick & place yang cepat dan fleksibel

Dasar Spesifikasi
Ukuran PCB (LXW)	48 x 48 mm hingga 774 x 610 mm (konveyor ganda)* 48 x 48 mm hingga 774 x 710 mm (konveyor tunggal) *Konveyor ganda dapat menangani PCB hingga 330 (W) mm.PCB yang lebih besar dari 330 (W) mm harus diproduksi dengan mengubah konveyor ganda ke mode produksi jalur tunggal.
Kapasitas pengumpan	Hingga 130 (pita 8 mm)
Akurasi penempatan (referensi berbasis tanda fidusia)	H24G: +/-0,025 mm (Mode standar) / +/-0,038 mm (Mode prioritas produktivitas, sedang dikembangkan) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00
Dimensi mesin	P: 1280mm, L: 2656mm, Tinggi: 1556mm

Penempatan kepala
	H24G	H08M	H02F	H01	DARI
Kuantitas nosel	24	8	2	1	1
Throughput (cph)	37.000 cph (Mode prioritas produktivitas, sedang dikembangkan) 35.000 cph (Mode standar)	13000	7300	4200	3000
Ukuran bagian (mm)	03015 mm hingga 5 x 5 Tinggi: Hingga 2,0 mm	0603 (0201') hingga 45 x 45 Tinggi: Hingga 13,0 mm	1608 (0603') hingga 74 x 74 (32 x 180) Tinggi: Hingga 25,4 mm		1608 (0603') hingga 74 x 74 (32 x 180) Tinggi: Hingga 38,1 mm
Pemeriksaan keberadaan sebagian	○	○ (H08MQ)	○		x
Pasokan suku cadang Tape	○	○	○		○
Tongkat	x	○	○		○
Baki	x	○	○		○

Kepala Dyna(DX)
nosel kuantitas		12	4	1
Throughput (cph)		27.000 Fungsi keberadaan komponen ON : 26.000	12000	5800
Ukuran bagian (mm)		0402 (01005') hingga 12,5 mm secara diagonal dan Y sebesar 7,5 mm atau kurang Tinggi: Hingga 3,0 mm	1608 (0603') hingga 15 x 15 Tinggi: Hingga 6,5 mm	1608 (0603') hingga 74 x 74 (32 x 100) Tinggi: Hingga 25,4 mm
Akurasi penempatan (Fidusia tanda berdasarkan referensi)		+/-0,038 (+/-0,050) mm (3σ) cpk≥1,00	+/- 0,040 mm (3σ) cpk≥1,00	+/-0,030 mm (3σ) cpk≥1,00
Pemeriksaan keberadaan bagian		o	x	o
Bagian memasok	Tape	o	o	o
	Tongkat	x	o	o
	Baki	x	o	o

*Hubungi I.C.T untuk kondisi pengoperasian spesifik dan spesifikasi rinci.

Pertanyaan Umum:

T: Apa itu mesin NXT?

Dalam konteks manufaktur elektronik dan Surface Mount Technology (SMT), 'mesin NXT' sering kali mengacu pada serangkaian mesin pick-and-place yang diproduksi oleh Fuji Corporation.Mesin ini dirancang untuk penempatan komponen otomatis pada papan sirkuit cetak (PCB) dan dikenal karena presisi dan efisiensinya.Seri NXT mencakup berbagai model dengan kemampuan berbeda untuk memenuhi tuntutan perakitan SMT modern.

Q: Apa itu NXT di SMT?

'NXT' dalam SMT adalah singkatan dari mesin pick-and-place seri Fuji NXT.Mesin-mesin ini merupakan bagian dari rangkaian peralatan SMT Fuji dan digunakan untuk mengambil komponen elektronik secara akurat dan menempatkannya pada PCB selama proses perakitan.Mesin Fuji NXT terkenal dengan teknologi canggih dan kinerja berkecepatan tinggi serta akurasi tinggi.

Q: Apa spesifikasi Fuji AIM?

Fuji AIM, atau Mesin Inspeksi Otomatis Fuji, adalah jenis peralatan yang digunakan untuk inspeksi optik otomatis (AOI) dalam proses perakitan PCB.Spesifikasi mesin Fuji AIM dapat bervariasi tergantung pada model dan konfigurasi spesifik.Untuk mendapatkan spesifikasi detail mesin Fuji AIM tertentu, disarankan untuk mengunjungi situs web resmi Fuji Corporation atau menghubungi tim dukungan I.C.T.
