AIMEX III
I.C.T
| Kuantitas: | |
|---|---|
Ini adalah mesin serba guna dengan skalabilitas dan tingkat keserbagunaan tertinggi yang diperlukan untuk meningkatkan produktivitas produksi campuran tinggi.Ini memiliki fungsi untuk melakukan operasi dengan lancar dalam waktu singkat untuk pekerjaan yang melibatkan pengenalan produksi baru dan mengubah model produk yang akan diproduksi.Mesin ini secara fleksibel mendukung berbagai produksi untuk pengguna di berbagai sektor termasuk EMS, industri otomotif, dan banyak lagi.

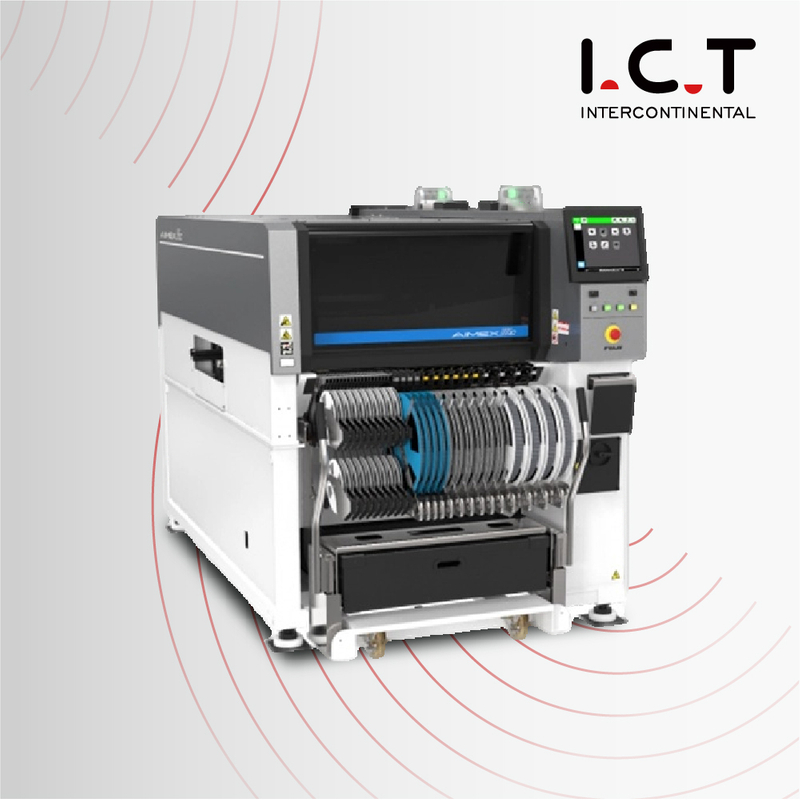

Mesin Pilih dan Tempatkan FUJI
3 faktor kunci dalam memilih mesin terbaik untuk produksi campuran tinggi Anda
Keserbagunaan – Mendukung penempatan komponen chip dengan cepat dan produksi komponen campuran tinggi dari banyak komponen besar dan komponen dengan bentuk aneh.
Kualitas tinggi – Beberapa jenis pemeriksaan mencegah terjadinya kesalahan
Sederhana – Waktu dan upaya yang diperlukan dikurangi dengan keuntungan seperti pengurangan pergantian.Pengoperasiannya sederhana, dan permulaan produksi berjalan dengan lancar
+ Hemat ruang -> Desain ringkas dengan panjang yang dikurangi
+ Performa tinggi -> Mendukung produksi papan sirkuit cetak besar dan produksi dua produk secara bersamaan
| Dasar Spesifikasi | |
| Ukuran PCB (LXW) | 48 x 48 mm hingga 774 x 610 mm (konveyor ganda)* 48 x 48 mm hingga 774 x 710 mm (konveyor tunggal) *Konveyor ganda dapat menangani PCB hingga 330 (W) mm.PCB yang lebih besar dari 330 (W) mm harus diproduksi dengan mengubah konveyor ganda ke mode produksi jalur tunggal. |
| Kapasitas pengumpan | Hingga 130 (pita 8 mm) |
| Akurasi penempatan (referensi berbasis tanda fidusia) | H24G: +/-0,025 mm (Mode standar) / +/-0,038 mm (Mode prioritas produktivitas, sedang dikembangkan) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00 |
| Dimensi mesin | P: 1280mm, L: 2656mm, Tinggi: 1556mm |
| Penempatan kepala | |||||
| H24G | H08M | H02F | H01 | DARI | |
| Kuantitas nosel | 24 | 8 | 2 | 1 | 1 |
| Throughput (cph) | 37.000 cph (Mode prioritas produktivitas, sedang dikembangkan) 35.000 cph (Mode standar) | 13000 | 7300 | 4200 | 3000 |
| Ukuran bagian (mm) | 03015 mm hingga 5 x 5 Tinggi: Hingga 2,0 mm | 0603 (0201') hingga 45 x 45 Tinggi: Hingga 13,0 mm | 1608 (0603') hingga 74 x 74 (32 x 180) Tinggi: Hingga 25,4 mm | 1608 (0603') hingga 74 x 74 (32 x 180) Tinggi: Hingga 38,1 mm | |
| Pemeriksaan keberadaan sebagian | ○ | ○ (H08MQ) | ○ | x | |
Pasokan suku cadang Tape | ○ | ○ | ○ | ○ | |
| Tongkat | x | ○ | ○ | ○ | |
| Baki | x | ○ | ○ | ○ | |
| Kepala Dyna(DX) | ||||
| nosel kuantitas | 12 | 4 | 1 | |
| Throughput (cph) | 27.000 Fungsi keberadaan komponen ON : 26.000 | 12000 | 5800 | |
| Ukuran bagian (mm) | 0402 (01005') hingga 12,5 mm secara diagonal dan Y sebesar 7,5 mm atau kurang Tinggi: Hingga 3,0 mm | 1608 (0603') hingga 15 x 15 Tinggi: Hingga 6,5 mm | 1608 (0603') hingga 74 x 74 (32 x 100) Tinggi: Hingga 25,4 mm | |
| Akurasi penempatan (Fidusia tanda berdasarkan referensi) | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/- 0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
| Pemeriksaan keberadaan bagian | o | x | o | |
| Bagian memasok | Tape | o | o | o |
| Tongkat | x | o | o | |
| Baki | x | o | o | |
* Hubungi Tim I.C.T untuk kondisi pengoperasian spesifik dan spesifikasi rinci.
