NPM-VF
I.C.T
| Kuantitas: | |
|---|---|

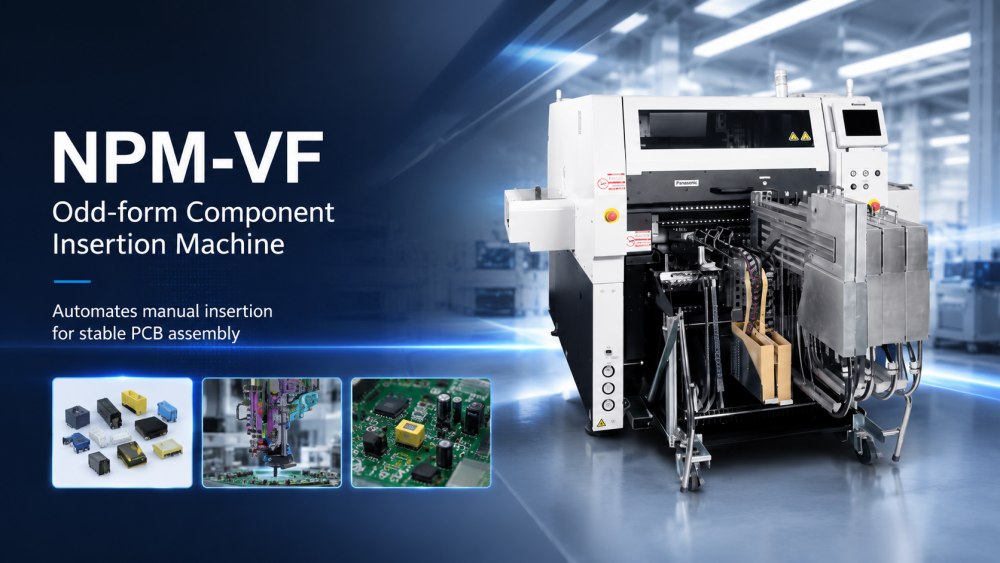

Mesin Penyisipan Komponen Berbentuk Ganjil Panasonic NPM-VF digunakan untuk mengotomatiskan penyisipan komponen berbentuk ganjil pada rakitan PCB. Cocok untuk komponen yang sulit ditangani dengan penempatan SMT standar, seperti kapasitor besar, trafo, relay, modul daya, konektor, kumparan, sakelar, kotak pelindung, dan komponen khusus lainnya. Mesin ini membantu mengurangi pekerjaan penyisipan manual dan mendukung produksi yang lebih stabil. NPM-VF juga dapat mendukung komponen spesifikasi SMT, sehingga memberikan lebih banyak fleksibilitas kepada pabrik ketika produk menyertakan jenis komponen campuran. Untuk Pelanggan yang memproduksi papan daya, papan kendali industri, papan komunikasi, elektronik otomotif, atau elektronik konsumen, mesin ini dapat membantu membuat proses perakitan lebih terkontrol dan tidak terlalu bergantung pada tenaga kerja manual.
Otomatisasi proses penyisipan komponen berbentuk ganjil.
Selain itu, spesifikasi SMT juga didukung.
Serbaguna dan fleksibel: berbagai konfigurasi perkakas kepala dan konfigurasi pengumpan mesin untuk beradaptasi dengan berbagai jenis komponen.
Berkontribusi pada pengurangan tenaga kerja dan produksi yang stabil dengan produktivitas tinggi, fleksibilitas, penyisipan berkualitas tinggi
| Spesifikasi
| Spesifikasi Barang | NPM-VF |
|---|---|
| Dimensi PCB (mm) | Konveyor standar: P 50 mm × L 50 mm hingga L 510 mm × L 460 mm Opsi konveyor landasan: P 50 mm × L 50 mm hingga L 460 mm × L 400 mm |
| Kecepatan Maks | Kepala 3 stasiun: Maks. 0,65 dtk / komponen Kepala 2 stasiun: Maks. 0,9 detik / komponen |
| Komponen yang Berlaku | Maks. dimensi: P 130 mm × L 35 mm × T 60 mmatau L 150 mm × L 38 mm × T 29 mmMaks. massa komponen: 200 g |
| Jenis Alat Kepala | Kepala 3 stasiun / Kepala 2 stasiun |
| Jenis Komponen yang Didukung | Kapasitor besar, trafo, relay, modul daya, kotak pelindung, konektor, kumparan, sakelar, komponen LED, IC, komponen DIP, trafo kecil dan komponen berbentuk aneh lainnya |
| Dukungan Komponen SMT | Mendukung komponen spesifikasi SMT |
| Opsi Konfigurasi | Unit pasokan tetap, kereta pengumpan, konfigurasi baki |
| Aplikasi Utama | Penyisipan komponen berbentuk ganjil, produksi campuran SMT dan DIP, proses penyisipan manual otomatis |
| Daftar Peralatan Jalur SMT
Mesin Penyisipan Komponen Bentuk Ganjil Panasonic sering digunakan dalam proses produksi SMT dan DIP yang lengkap. ICT dapat menyediakan SMT loader, stencil printer, SPI, SMT mounter, reflow oven, AOI, DIP insertion line, peralatan penyisipan bentuk ganjil, mesin wave soldering, mesin solder selektif, konveyor PCB, penanganan NG/OK, peralatan pemotongan, dan sistem bongkar. Untuk komponen berbentuk ganjil, prosesnya harus direncanakan dengan hati-hati karena ukuran komponen, bentuk timah, penyangga papan, gaya penyisipan, dan metode penyolderan semuanya mempengaruhi hasil akhir. ICT membantu Pelanggan mencocokkan seluruh lini produksi sesuai dengan ukuran PCB, jenis komponen, kapasitas produksi, kebutuhan inspeksi, dan tata letak pabrik. Hal ini membuat NPM-VF lebih mudah dihubungkan dengan produksi pabrik sebenarnya.
| Video Sukses Pelanggan
ICT mendukung Pelanggan di Uzbekistan pada proyek manufaktur elektronik besar. Pabrik tersebut direncanakan untuk motherboard komputer, SSD, produk terkait memori, dan rakitan elektronik lainnya. ICT bergabung dengan proyek ini dari tahap komunikasi awal dan dilanjutkan melalui instalasi, debugging, dan pengujian produksi. Jajaran produk SMT mencakup printer stensil ICT-5151, empat mesin penempatan SMT, oven reflow seri Lyra, SPI, AOI, dan sistem penanganan PCB. Produk DIP mencakup penyisipan manual, peralatan penyisipan bentuk aneh JUKI, penyolderan gelombang ICT-Acrab350, dan sistem konveyor. Selama pengujian produksi, Pelanggan melihat bahwa koordinasi penuh membantu menjadikan proses SMT dan DIP lebih jelas, lebih cepat, dan lebih mudah untuk dikelola.
| Dukungan Layanan dan Pelatihan
Untuk proyek Mesin Penyisipan Panasonic NPM-VF, ICT terlebih dahulu memeriksa kebutuhan produksi nyata Pelanggan. Tim kami meninjau ukuran PCB, gambar komponen, jenis timah, arah penyisipan, metode pengumpan, permintaan baki, proses penyolderan, target keluaran, dan pengaturan operator. Langkah ini penting karena penyisipan bentuk ganjil berkaitan erat dengan komponen itu sendiri. Setelah peralatan tiba, teknisi TIK dapat mendukung penentuan posisi jalur, pemeriksaan utilitas, pengaturan feeder, persiapan program, pengujian papan sampel, dan pelatihan operator. Pelatihan didasarkan pada keseluruhan proses SMT dan DIP, sehingga tim Pelanggan dapat memahami bagaimana penyisipan berhubungan dengan pekerjaan SMT sebelumnya dan kualitas penyolderan selanjutnya.
| Umpan Balik Pelanggan
Pelanggan biasanya memilih Mesin Penyisipan Bentuk Ganjil Otomatis ketika penyisipan manual menjadi lambat, tidak stabil, atau sulit dikendalikan. Dalam produksi nyata, komponen berbentuk ganjil mungkin memiliki bentuk, tinggi, berat, dan struktur timah yang berbeda. Jika prosesnya terlalu bergantung pada pekerjaan manual, keluaran dan kualitas dapat berubah dari shift ke shift. ICT membantu Pelanggan memeriksa masalah ini dari tampilan garis penuh. Selama permulaan, teknisi meninjau pengumpanan komponen, posisi penyisipan, dukungan PCB, metode penyolderan, hasil inspeksi, dan alur kerja operator. Pelanggan menghargai jenis dukungan ini karena membantu mereka mengurangi waktu coba-coba. Hal ini juga memberi tim mereka metode yang lebih jelas untuk menjalankan produksi komponen campuran.
| Sertifikasi dan Standar
ICT mempersiapkan proyek lini produksi lengkap dengan memperhatikan keselamatan, catatan kualitas, dan detail pengiriman ekspor. Solusi jalur SMT dan DIP lengkap dapat mendukung dokumen umum seperti CE, RoHS, ISO9001, dan materi paten terkait. Sebelum pengiriman, tim kami memeriksa kondisi mesin, aksesori, perkakas kepala, suku cadang terkait pengumpan, baki, kabel, file perangkat lunak, suku cadang, label, daftar pengepakan, dan pelindung kotak kayu ekspor. Untuk proyek Mesin Penyisipan PCB Panasonic, pemeriksaan ini penting karena alat atau komponen pengumpan yang hilang dapat menunda pemasangan. Pengepakan yang jelas dan persiapan dokumen membantu Pelanggan menerima peralatan dengan catatan yang lebih baik dan memulai pengaturan pabrik dengan lebih sedikit masalah.
| Tentang Perusahaan dan Pabrik ICT
ICT mendukung pabrik elektronik yang membutuhkan perencanaan lini produksi yang lengkap, tidak hanya satu pembelian mesin. Pekerjaan kami meliputi penempatan SMT, penyisipan DIP, penyisipan bentuk ganjil, penyolderan gelombang, penyolderan selektif, pelapisan, penyaluran, inspeksi, pembersihan, dan penanganan PCB. Bagi Pelanggan yang menggunakan solusi Mesin Penyisipan Komponen SMT Dan DIP, ICT dapat membantu menghubungkan pemilihan mesin dengan desain papan, jenis komponen, metode penyolderan, kebutuhan inspeksi, dan kapasitas produksi. Kami telah bekerja dengan lebih dari 1.700 Pelanggan di lebih dari 80 negara, meliputi elektronika daya, elektronik otomotif, lampu LED, perangkat komunikasi, kontrol industri, elektronik konsumen, dan produk terkait komputer. Tim teknik dan layanan kami membantu Pelanggan beralih dari perencanaan produksi ke operasi harian yang stabil.
