LX-8 |Sistem Perakitan SMT Pemasangan Chip Fleksibel Tingkat Lanjut JUKI

LX-8 |Sistem Perakitan SMT Pemasangan Chip Fleksibel Tingkat Lanjut JUKI
2 Kepala Penempatan kecepatan tinggi dan produksi area tercapai

  • LX-8

  • JUKI

Status ketersediaan:
Kuantitas:
Menanyakan Tambahkan ke Keranjang

LX-8 |Sistem Perakitan SMT Pemasangan Chip Fleksibel Tingkat Lanjut JUKI


Perkenalan

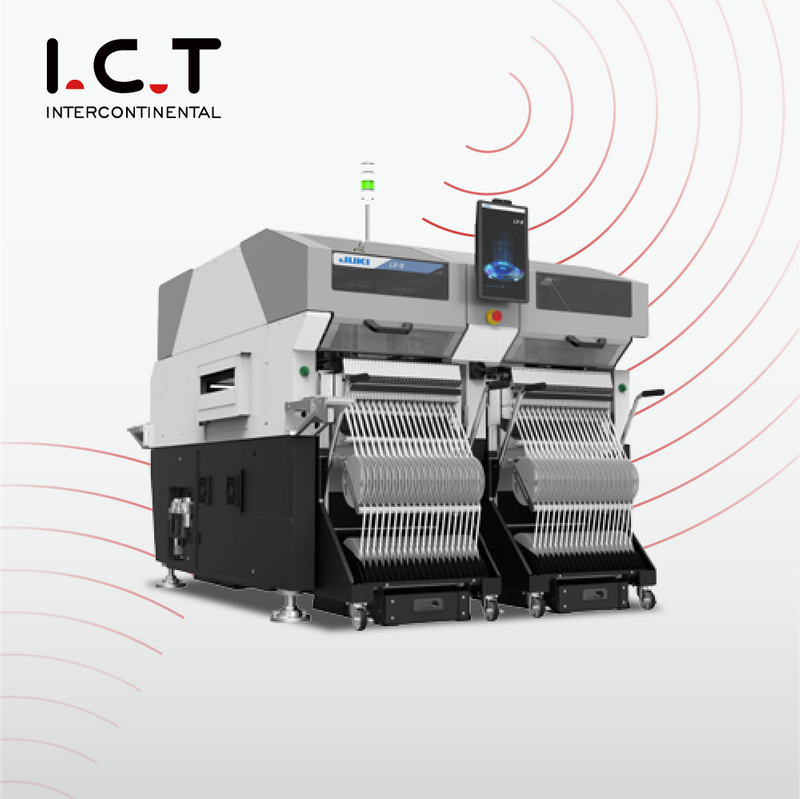

Pemasangan SMT JUKI LX-8

Pemasangan Chip SMT JUKI LX-8


2 Kepala Penempatan kecepatan tinggi dan produksi area tercapai


Mesin ini menghasilkan 105.000CPH tertinggi di kelasnya*, dan dilengkapi dengan fitur-fitur hemat ruang berkecepatan sangat tinggi, sekaligus meningkatkan produktivitas area tinggi dan mencapai produksi yang sangat efisien.

Kepala Planet P20S mendukung pemasangan 0201 komponen yang sangat kecil.

Selain itu, bahkan komponen berukuran besar dan head berdesain sangat serbaguna lainnya dapat dilengkapi dengan kecepatan ultra tinggi 94.000CPH yang termasuk tertinggi di kelasnya.


Fitur spesifikasi kepala LX-8 Takumi


  • Terwujudnya produksi yang sangat efisien melalui produktivitas area yang tinggi

  • Antarmuka Pengguna Baru mengejar kemudahan penggunaan

  • Jumlah slot pengumpan adalah 160 atau lebih*, yang merupakan yang terbesar di kelasnya.Secara signifikan mempersingkat waktu pergantian.

  • LX-8 memungkinkan bank sisi depan beroperasi tanpa kehilangan produktivitas.

  • Konfigurasi kepala independen dengan kehilangan kebijaksanaan yang diminimalkan

  • Komponen mulai dari 0,3mm×0,15mm hingga 65 mm persegi, 10mm×90 mm, atau50 mm x 75 mm dan tinggi hingga 25mm.

  • Kamera akurasi tinggi baru untuk inspeksi dan pemusatan

  • Pengurangan waktu pengenalan gambar VCS (bandingkan dengan peralatan kami)

  • Terintegrasi secara mulus dengan lingkungan produksi


Spesifikasi


Model

Pemasangan Chip SMT JUKI LX-8

P20S*⊃1;×P20S*⊃1; P20S*⊃1;xTakumi TakumixTakumi
Ukuran papan Minimum 50x50mm
Penjepitan tunggal 410×400mm
Penjepitan ganda*⊃1; 810×400mm*⊃2;
Tinggi komponen 3mm 25mm


Ukuran komponen Minimum 0201*⊃1; 0201*⊃1;
Maksimum 5㎜ 65 ㎜ /10 ㎜ ×90 ㎜ /50 ㎜ ×75 ㎜
Kecepatan penempatan (optimal) 105.000CPH 99,500CPH 94.000CPH
Akurasi penempatan ±40μm（25μm*⊃3;）(Cpk ≧1) ±35μm (Cpk ≧1)*⁴
Kapasitas pengumpan Tape Maks.136 Maks.148 Maks.160
Baki*⁵ - Maks.30 Maks.60
Kekuatan AC200V 3 fase (standar) AC200V ～ AC415V (jika trafo opsional dipilih)
Kekuatan nyata 2.49kVA
Tekanan udara pengoperasian 0,5±0,05MPa
Konsumsi udara (standar) 50L/mnt(ANR)
Dimensi mesin (LxDxT)⁶ 1,600 ㎜ ×1,924 ㎜ ×1,440 ㎜
Massa (kurang-lebih) 2.400kg atau kurang

*1 Silakan hubungi I.C.T untuk detailnya
*2 Standar pabrik
*3 Pengenalan gambar, mode presisi tinggi
*4 Untuk pengenalan laser
*5 Untuk TR8SR
*6 Dimensi D tidak termasuk monitor pengoperasian depan.Dimensi H tidak termasuk menara sinyal.


Pertanyaan Umum:

Q:   Apa proses pemasangan SMT?

  • Proses pemasangan SMT melibatkan penempatan komponen elektronik secara tepat, seperti resistor dan IC, ke papan sirkuit tercetak (PCB).Hal ini dilakukan dengan menggunakan mesin otomatis yang disebut SMT mounter, yang memastikan perakitan akurat dalam manufaktur elektronik.

Q:   Apa yang dimaksud dengan SMT di bidang manufaktur?

  • SMT adalah singkatan dari Surface Mount Technology di bidang manufaktur.Ini adalah metode yang digunakan untuk memasang komponen elektronik langsung ke permukaan PCB, menggantikan teknologi lubang tembus yang lama.SMT menawarkan keunggulan seperti PCB yang lebih kecil dan perakitan otomatis.

Q:   Apa itu mesin pemasangan chip?

  • Mesin pemasangan chip, juga dikenal sebagai mesin pick-and-place, adalah komponen kunci dalam manufaktur SMT.Alat ini secara tepat mengambil perangkat pemasangan di permukaan (SMD) dan menempatkannya ke PCB menggunakan lengan robot dan sistem penglihatan, memastikan perakitan berkecepatan tinggi dan akurat.

Q:   Bisakah Anda memberikan contoh mesin SMT?

  • Tentu!Salah satu contohnya adalah pemasangan SMT JUKI LX-8.Mesin ini menawarkan kinerja luar biasa dengan fitur-fitur seperti presisi tinggi dan tingkat penempatan yang cepat, cocok untuk berbagai kebutuhan perakitan SMT.Beberapa parameter utama antara lain kecepatan penempatan maksimum hingga 105.000CPH / IPC: 55.000CPH (komponen per jam), ukuran komponen minimum 01005, ukuran komponen maksimum 120x90 milimeter, dan berbagai opsi pengumpan untuk mengakomodasi proses perakitan yang berbeda.
