ICT-V5200H |Mesin AOI Online Kamera Terbalik DIP

Bagikan ke:

I.C.T-V5200H |Mesin AOI Online Kamera Terbalik DIP

Inspeksi AOI SMT & mesin Pick and Place.
Beli dengan mitra terpercaya Anda!I.C.T membawa pengalaman 26 tahun di industri SMT.Sorotan: Instalasi dan pelatihan di tempat Tersedia, Layanan Pelanggan 24/7.Para Ahli yang Sangat Terlatih.

Inspeksi Optik Otomatis On-Line Model V5000H, Dapatkan Pertanyaan Gratis Hari Ini!
1. Kamera Industri
2. Lensa Telesentris
3. Platform dan Bingkai Granit
4. Seluruh Posisi Bantuan FOV

Model:
I.C.T-V5200H
Merek:
I.C.T

Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

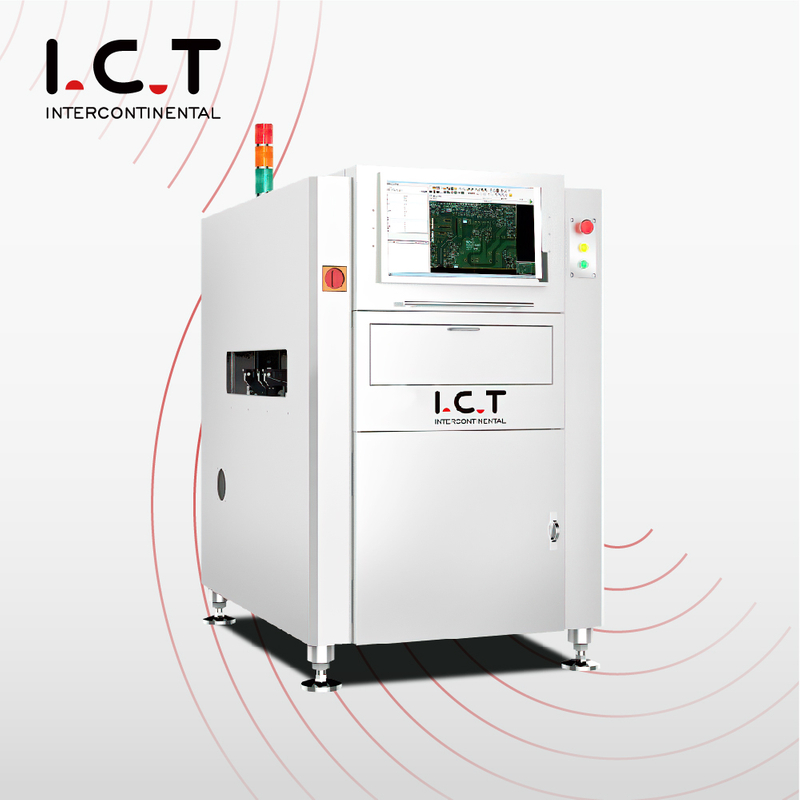

I.C.T-V5200H |Mesin AOI Online Kamera Terbalik DIP

Ringkasan

mesin aoi untuk PCB

Pengenalan Online AOI V5200H:

Inspeksi visual DIP AOI otomatis, dapat dengan cepat dan akurat cacat PCBA, dan pemosisian otomatis, sepenuhnya tanpa intervensi manual, tangan bebas mata, membantu otomatisasi produksi penyolderan gelombang DIP, meningkatkan kualitas, meningkatkan efisiensi dan mengurangi biaya yang lebih tinggi.

Fitur:

1. Fungsi pengumpulan dan penyimpanan otomatis LOG, fungsi peringatan/alarm NG, pemrograman & debugging jarak jauh.
2. Kemampuan inspeksi: lubang tidak mencukupi, pendek, miring, pin penutup solder, kontaminasi, ketidaksejajaran, bagian yang hilang, miring, papan reklame, pemasangan di samping, terbalik, bagian salah, rusak, mengambang, polaritas, penyolderan semu, solder kosong, lem berlebihan dll.
3. Perfect SPC mengumpulkan informasi NG secara offline dan menghasilkan semua jenis tabel produksi secara otomatis.
4. Fungsi pusat kendali yang matang, antarmuka perangkat lunak yang jelas.
5. Stabilitas yang baik (GR&R<10% @6 Sigma,CPK>1,33 (Akurasi deviasi uji kurang dari ±0,25mm.

6. Kamera bergerak, konveyor diperbaiki selama pengujian.7.Konpensasi warpage PCB: kalibrasi kompensasi Mark total, kompensasi bingkai posisi komponen.

Platform dan Bingkai Granit

Memastikan kestabilan peralatan dan konsistensi program pembagian antar mesin

Kamera industri+lensa telesentris

Pemeriksaan sambungan solder komponen tinggi tidak terpengaruh karena tidak ada efek bayangan di seluruh bidang pandang.

Seluruh Posisi Bantuan FOV

Kemampuan deteksi tinggi pada komponen pad yang tidak terbuka (BGA, dll.) atau komponen yang terlindung sebagian

Mesin AOI Daring

Model	I.C.T-V5200H
FOV	15u(3630mm)/10u(2420mm)
Kamera	Kamera industri digital cerdas 5M piksel
Lensa	Lensa telesentris
Lampu	Lampu LED cincin 4 warna, RGB+W
Barang Inspeksi	Tes komponen, tes solder
Komponen Mini	01005chip, IC pitch 0,3 dan berbentuk khusus
Sistem operasi	Windows 7
Ukuran PCB	5050~510600mm
Ketebalan PCB	0,3 ~ 6,0 mm
Kelengkungan PCB	±3.0mm
Berat PCB	Maks: 3Kg
Tinggi PCB	Atas: 25mm, Bawah: 45mm dapat disesuaikan
Pengemudi X/Y	Driver servo AC, ulangi akurasi 0,01 mm
Platform	Granit
Kekuatan	AC220 50/60Hz,5A
Udara Terkompresi	0,4 ~ 0,6Mpa
Berat	750Kg
Dimensi	94013601500mm (tidak termasuk lampu)
