Mesin Penyisipan Otomatis adalah Kunci Penempatan Komponen yang Efisien dan Akurat untuk Perakitan PCB.
Mesin penyisipan adalah alat penting bagi setiap produsen produk elektronik.Mesin ini mengotomatiskan proses penempatan komponen papan sirkuit tercetak (PCB), yang dapat menghemat waktu produsen, money, dan meningkatkan kualitas produk mereka.Mereka bekerja dengan menggunakan mekanisme pengambilan dan tempat vakum untuk mengambil komponen dari pengumpan dan menempatkannya di lubang yang benar pada PCB.Mesin hsebagai sistem visi yang membantu memastikan bahwa komponen ditempatkan pada orientasi yang benar.
Ada banyak keuntungan menggunakan mesin penyisipan, antara lain:
• Peningkatan produktivitas: Mesin penyisipan dapat menempatkan komponen lebih cepat dibandingkan penempatan manual.
• Peningkatan akurasi: Mesin penyisipan dapat menempatkan komponen dengan akurasi yang jauh lebih tinggi dibandingkan penempatan manual.
• Mengurangi biaya: Mesin penyisipan dapat mengurangi biaya tenaga kerja dan risiko kesalahan.
• Mengurangi waktu tunggu: Mesin penyisipan dapat membantu mengurangi waktu tunggu perakitan PCB, karena mesin ini dapat menempatkan komponen jauh lebih cepat dibandingkan penempatan manual.
• Peningkatan fleksibilitas: Mesin penyisipan dapat digunakan untuk menempatkan berbagai macam komponen, yang dapat memberikan fleksibilitas lebih besar kepada produsen dalam proses desainnya.
• Peningkatan kualitas: Mesin penyisipan dapat membantu meningkatkan kualitas perakitan PCB, karena mesin ini dapat menempatkan komponen dengan akurasi lebih tinggi dibandingkan penempatan manual.

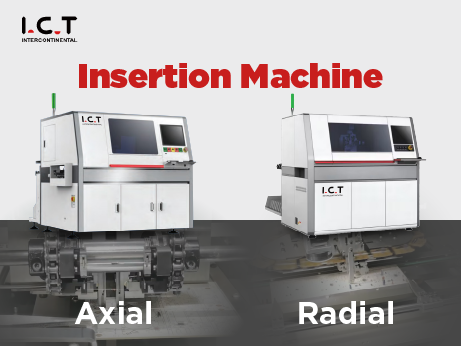

Ada dua tipe utama mesin penyisipan SMT: aksial dan radial.

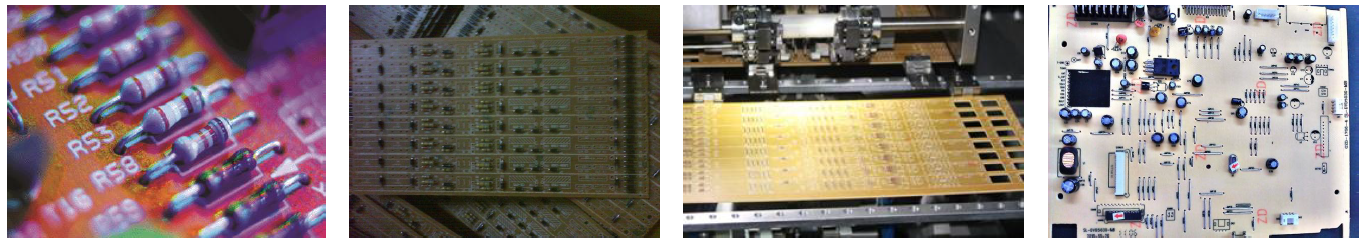

Mesin penyisipan aksial digunakan untuk komponen dengan kabel yang sejajar dengan PCB, sedangkan mesin penyisipan radial digunakan untuk komponen dengan kabel yang tegak lurus dengan PCB.
Selanjutnya, mari kita lihat kedua jenis mesin penyisipan.

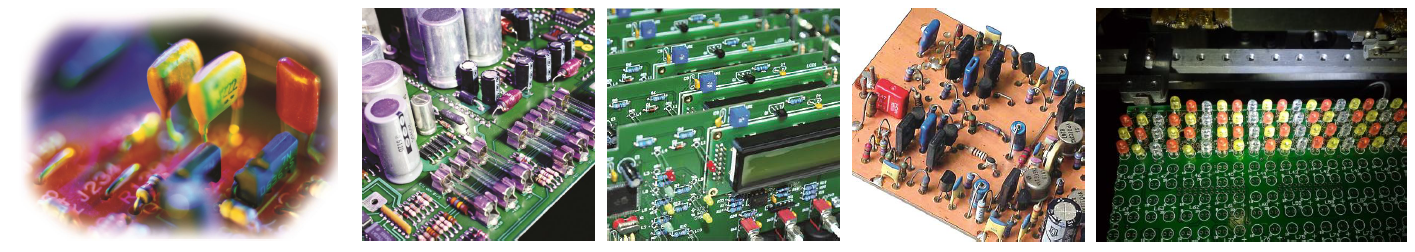

Mesin penyisipan Radial menawarkan throughput tinggi secara konsisten, apa pun jenis komponennya, dengan bentang tunggal, ganda, rangkap tiga, dan empat. varian penyisipan.Kemampuan rentang timah hingga 10mm secara virtual menghilangkan persyaratan perakitan manual yang membosankan untuk meningkatkan hasil, kualitas produk, dan output per luas lantai, sekaligus mengurangi biaya tenaga kerja dan kebutuhan waktu untuk memberikan keuntungan yang lebih besar.Sebuah antarmuka operator intuitif yang umum dengan peralatan penyisipan generasi lainnya menawarkan pengoperasian yang mudah, diagnostik, manajemen data,
dan editor produk grafis.
-Fleksibilitas Mesin yang Kuat
• Dapat diperluas dari 10 input hingga 100 input
• Menyisipkan dengan peningkatan 1 derajat hingga 360 derajat
• Opsi clinch ke dalam untuk meningkatkan kepadatan sisi bawah
- Menurunkan Biaya Kepemilikan
• Biaya Energi Rendah
• Diperlukan pemeliharaan preventif yang minimal
- Antarmuka Pengguna yang Mudah Digunakan
• Pengoperasian yang mudah, gunakan program Excel dan input USB.
• Pemrograman offline tersedia
• Komponen yang tersedia: Kapasitor (elektrolitik, keramik, kotak, dan film), transistor, dioda,
LED, konektor, sakelar kebijaksanaan, kumparan, potensiometer, lampu, sekering, dll.
• Dapat diperluas dari 20 stasiun.
• Teknologi pengumpan dengan perawatan rendah.
• Deteksi bagian ganda – dua bagian dalam slot rantai yang sama.
• Arah Penyisipan: 0°, 90°, 180°, 270°, 360°.
• Dukungan Pengumpan Kawat Jumper.
• Jarak paralel komponen tetangga E(pitch)=5.0mm
• Lebar pita: 52mm
• Panjang Badan Komponen Maks: C=16mm, Resistor: 1/8W-2W
• Jenis Komponen Timbal Aksial: Dioda, Resistor, Kapasitor, dll.
• Diameter badan maks D=5,0 mm
Jika Anda mencari cara untuk meningkatkan efisiensi, fleksibilitas, dan kualitas proses perakitan PCB Anda, pertimbangkan untuk berinvestasi pada mesin penyisipan.
Berikut adalah beberapa faktor yang perlu dipertimbangkan ketika memilih mesin penyisipan:
Jenis komponen yang akan Anda tempatkan.
Volume produksi yang Anda harapkan.
Anggaran Mu.
Setelah itu Anda dapat mulai membandingkan mesin penyisipan yang berbeda. Hubungi kami untuk lebih jelasnya dan dapatkan penawaran gratis.
Untuk Anda kami dapat menyediakan Full Solusi SMT, Solusi DIP Dan Solusi Pelapisan dengan kualitas dan layanan terbaik.
Informasi lebih lanjut mengenai I.C.T silahkan hubungi kami di info@smt11.com
