resistor, kapasitor, dioda, sirkuit terpadu (IC), dan banyak lagi.Mereka dirancang agar pas dengan permukaan PCB, memungkinkan tata letak dengan kepadatan tinggi dan miniaturisasi perangkat elektronik.Munculnya SMD telah merevolusi industri elektronik dengan memungkinkan produksi perangkat yang lebih kecil, lebih ringan, dan lebih efisien.
SMT (Teknologi Pemasangan Permukaan)

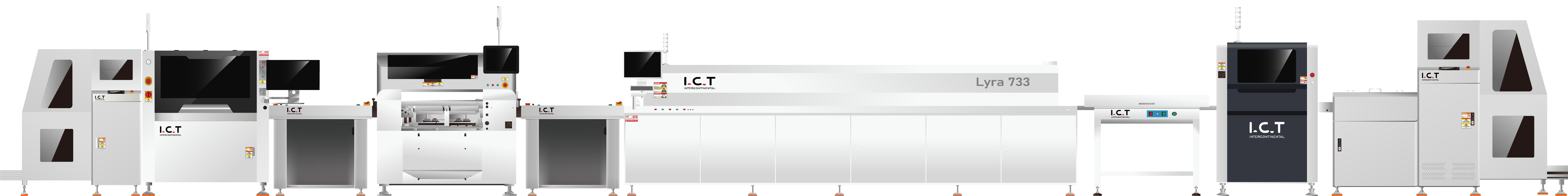

Teknologi Pemasangan Permukaan (SMT) adalah metode yang digunakan untuk menempatkan dan menyolder komponen SMD ke permukaan PCB.Lini produksi SMT melibatkan beberapa proses utama, termasuk aplikasi pasta solder, penempatan komponen, penyolderan reflow, dan inspeksi.Setiap langkah sangat penting untuk memastikan keandalan dan kinerja produk jadi.
Aplikasi Tempel Solder: Pasta solder, campuran solder dan fluks, dioleskan ke bantalan PCB menggunakan stensil.Pasta ini membantu mengamankan komponen SMD selama penempatan dan menyediakan solder yang diperlukan untuk proses reflow.
Penempatan Komponen: Mesin pick-and-place otomatis digunakan untuk memposisikan komponen SMD secara akurat ke PCB.Mesin ini dapat menempatkan ribuan komponen per jam dengan presisi tinggi, sehingga mempercepat proses produksi secara signifikan.
Penyolderan Aliran Ulang: PCB dengan komponen yang ditempatkan kemudian dilewatkan melalui oven reflow.Pasta solder meleleh dan mengeras, menciptakan ikatan listrik dan mekanis yang kuat antara komponen dan PCB.
Inspeksi dan Pengujian: Pasca penyolderan, PCB menjalani pemeriksaan untuk mendeteksi adanya cacat.Inspeksi optik otomatis (AOI) dan inspeksi sinar-X biasanya digunakan untuk memastikan penempatan dan penyolderan komponen yang benar.Pengujian fungsional juga dapat dilakukan untuk memverifikasi kinerja papan rakitan.
THT (Teknologi Melalui Lubang)
Teknologi Lubang Melalui (THT) melibatkan memasukkan kabel komponen melalui lubang yang dibor di PCB dan menyoldernya pada tempatnya di sisi yang berlawanan.Metode ini memberikan ikatan mekanis yang kuat, sehingga ideal untuk komponen yang mungkin mengalami tekanan mekanis, seperti konektor dan kapasitor besar.
THT adalah metode perakitan standar sebelum munculnya SMT.Meskipun sebagian besar digantikan oleh SMT dalam elektronik modern, THT masih digunakan dalam aplikasi yang mengutamakan daya tahan dan keandalan tinggi, seperti elektronik dirgantara, militer, dan industri.
Membandingkan SMD, SMT, dan THT
Perbandingan Berdasarkan Proses Perakitan
SMD/SMT: Proses perakitan SMD menggunakan SMT sangat otomatis, sehingga waktu produksi lebih cepat dan biaya tenaga kerja berkurang.Penggunaan mesin pick-and-place dan penyolderan reflow memungkinkan presisi dan konsistensi tinggi.Otomatisasi ini sangat bermanfaat untuk produksi skala besar.
THT: Perakitan THT seringkali memerlukan penyisipan komponen secara manual, yang memakan banyak tenaga dan waktu.Meskipun mesin penyisipan otomatis sudah ada, mesin tersebut tidak umum atau serbaguna seperti peralatan SMT.Proses penyolderan, biasanya penyolderan gelombang atau penyolderan manual, juga lebih lambat dibandingkan penyolderan reflow yang digunakan di SMT.
Perbandingan Berdasarkan Biaya
SMD/SMT: Biaya penyiapan awal untuk lini produksi SMT bisa jadi tinggi karena memerlukan peralatan dan stensil khusus.Namun, untuk volume produksi yang besar, biaya per unit jauh lebih rendah karena otomatisasi dan hasil yang tinggi.Pengurangan biaya tenaga kerja dan peningkatan efisiensi menjadikan SMT hemat biaya untuk produksi massal.
THT: THT mungkin memiliki biaya pengaturan awal yang lebih rendah karena memerlukan peralatan yang tidak terlalu khusus.Namun, biaya tenaga kerja yang terus meningkat dan kecepatan produksi yang lebih lambat dapat menjadikannya lebih mahal untuk manufaktur skala besar.Untuk produksi kecil atau pembuatan prototipe, THT mungkin masih hemat biaya.
Perbandingan Berdasarkan Kinerja dan Keandalan
SMD/SMT: Komponen SMD dan rakitan SMT memberikan kinerja dan keandalan tinggi di sebagian besar aplikasi.Ukuran SMD yang lebih kecil memungkinkan kepadatan komponen yang lebih tinggi dan desain sirkuit yang lebih kompleks.Namun, SMD umumnya kurang kuat secara mekanis dibandingkan komponen lubang tembus, yang mungkin menjadi pertimbangan dalam lingkungan bertekanan tinggi.
THT: Komponen THT menawarkan kekuatan mekanik yang unggul karena kabel yang melewati PCB.Hal ini membuatnya lebih cocok untuk aplikasi di mana PCB mungkin mengalami tekanan fisik atau getaran.Namun, ukuran yang lebih besar dan kepadatan komponen yang lebih rendah dapat membatasi kompleksitas dan miniaturisasi produk akhir.
Memilih Antara SMD, SMT, dan THT
Faktor yang Perlu Dipertimbangkan
Persyaratan Aplikasi: Menentukan persyaratan mekanik, listrik, dan lingkungan dari produk akhir.Untuk kepadatan tinggi, desain kompak, SMD dan SMT lebih disukai.Untuk aplikasi yang memerlukan kekuatan mekanik tinggi, THT mungkin lebih cocok.
Volume produksi: Untuk produksi skala besar, SMT menawarkan keunggulan biaya dan efisiensi yang signifikan.Untuk produksi yang lebih kecil atau prototipe, THT mungkin lebih praktis.
Ketersediaan Komponen: Beberapa komponen mungkin hanya tersedia dalam kemasan lubang tembus atau pemasangan di permukaan.Pastikan metode perakitan yang dipilih selaras dengan ketersediaan komponen yang diperlukan.
Kendala Biaya: Pertimbangkan pengaturan awal dan biaya produksi berkelanjutan.SMT mungkin memiliki biaya awal yang lebih tinggi tetapi biaya per unit lebih rendah untuk volume besar.THT mungkin lebih terjangkau untuk jumlah kecil namun lebih mahal untuk jumlah besar karena biaya tenaga kerja.
Studi kasus
Elektronik Konsumen: Sebuah perusahaan yang memproduksi ponsel pintar memilih komponen SMT dan SMD karena kebutuhan akan miniaturisasi dan volume produksi yang tinggi.Jalur produksi SMT otomatis memungkinkan perakitan cepat dan manufaktur hemat biaya, hal ini penting untuk pasar elektronik konsumen yang kompetitif.
Kontrol Industri: Produsen sistem kontrol industri memilih THT untuk komponen tertentu seperti konektor dan modul catu daya, yang memerlukan sambungan mekanis yang kuat.PCB lainnya menggunakan SMD dan SMT untuk perakitan yang efisien dan desain yang ringkas.
Aplikasi Luar Angkasa: Dalam elektronik luar angkasa, yang mengutamakan keandalan dan daya tahan, THT sering kali lebih disukai sebagai komponen utama yang tahan terhadap lingkungan dan getaran yang keras.Namun, SMT masih dapat digunakan untuk komponen yang kurang penting untuk menghemat ruang dan berat.
Kesimpulan
Memahami perbedaan antara SMD, SMT, dan THT sangat penting untuk membuat keputusan yang tepat dalam manufaktur elektronik.Meskipun SMD dan SMT menawarkan keuntungan yang signifikan dalam hal ukuran, biaya, dan otomatisasi, THT tetap berharga untuk aplikasi yang memerlukan kekuatan dan keandalan mekanik yang tinggi.Dengan mempertimbangkan faktor-faktor seperti persyaratan aplikasi, volume produksi, ketersediaan komponen, dan kendala biaya, produsen dapat memilih teknologi yang paling sesuai dengan kebutuhan spesifik mereka.
FAQ
Apa keunggulan utama SMT dibandingkan THT?
SMT memungkinkan kepadatan komponen yang lebih tinggi, produksi yang lebih cepat, dan biaya tenaga kerja yang lebih rendah, sehingga ideal untuk manufaktur skala besar dan perangkat elektronik mini.
Bisakah lini produksi SMT menangani semua jenis komponen?
Mengapa THT masih digunakan meskipun SMT memiliki kelebihan?
Bagaimana cara saya memutuskan antara SMT dan THT untuk proyek saya?
Pertimbangkan kebutuhan mekanik dan listrik aplikasi, volume produksi, ketersediaan komponen, dan kendala biaya.Untuk produksi dengan kepadatan tinggi dan volume tinggi, SMT umumnya lebih disukai, sedangkan THT lebih baik untuk koneksi yang kuat dan andal.
Apa sajakah aplikasi umum SMD?
SMD biasanya digunakan dalam elektronik konsumen, sistem otomotif, kontrol industri, telekomunikasi, dan elektronik dirgantara karena ukurannya yang ringkas dan proses perakitan yang efisien.
