TIK-S780 |Mesin Inspeksi Stensil SMT Otomatis

Bagikan ke:

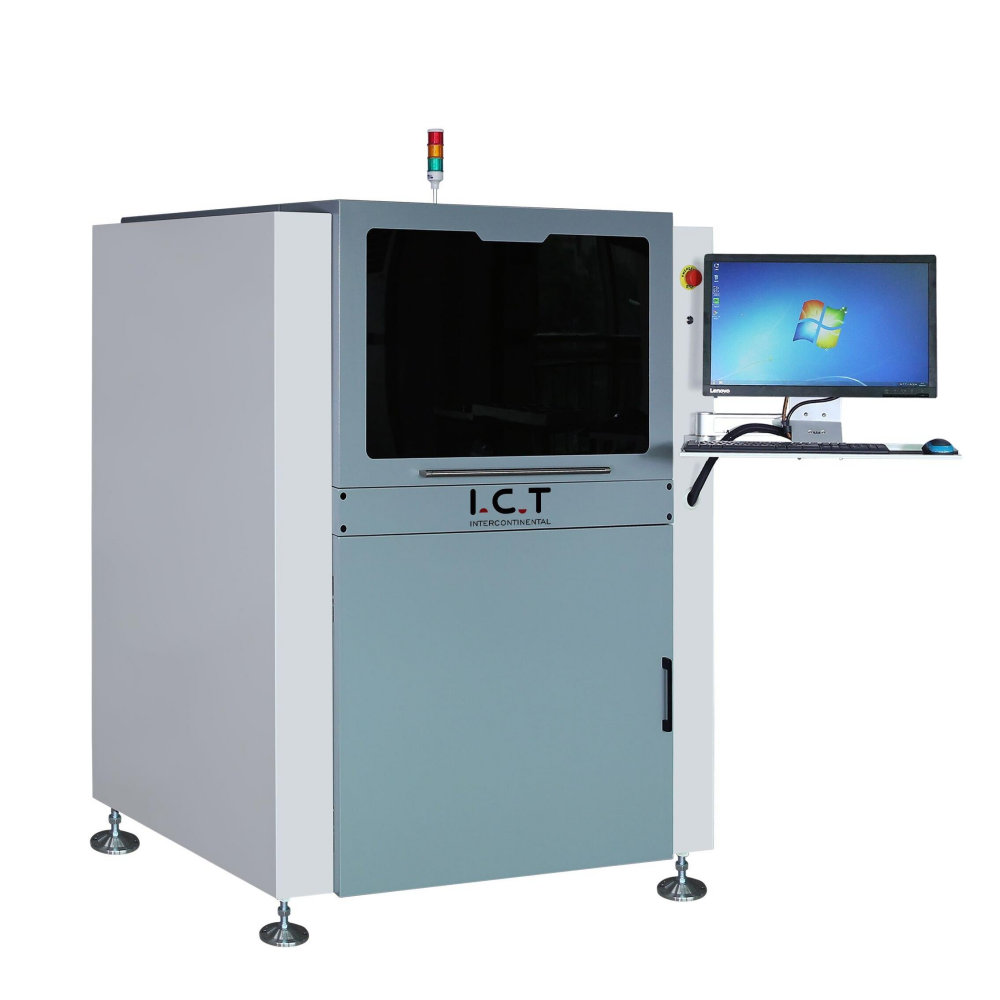

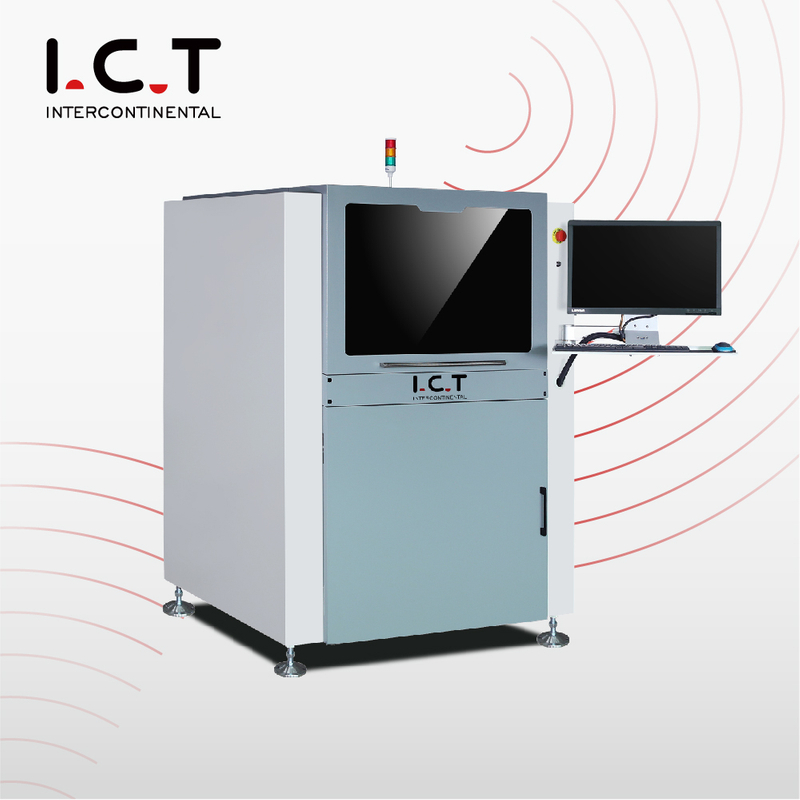

I.C.T-S780 |Mesin Inspeksi Stensil SMT Otomatis

Mesin Inspeksi Stensil SMT Otomatis I.C.T I.C.T-S780.
Beli dengan mitra terpercaya Anda!I.C.T membawa pengalaman 26 tahun di industri SMT.
Sorotan: Instalasi dan pelatihan di tempat Tersedia, Layanan Pelanggan 24/7.Tenaga Ahli yang Sangat Terlatih. Akurat dan ekonomis.Kit DIY yang dipandu penglihatan.Mudah Untuk Dirakit.Perangkat Lunak Sumber Terbuka.

Model:
I.C.T-S780
Merek:
I.C.T

Model:	I.C.T-S780
Berat:	1300Kg
Dimensi:	125014001650mm
Status ketersediaan:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

I.C.T-S780 |Mesin Inspeksi Stensil SMT Otomatis

Ringkasan

Mesin Inspeksi Stensil SMT

Perkenalan:

Mesin inspeksi stensil otomatis terkemuka di industri I.C.T-S780, dapat dengan cepat menyelesaikan masalah pembuatan dan pembersihan stensil, meningkatkan proses pembersihan;menetapkan standar manajemen stensil, meningkatkan sistem manajemen produksi;ganti manual inspeksi, mengurangi biaya tenaga kerja, meningkatkan kualitas produk;dan dari sumbernya untuk memecahkan masalah pencetakan.

Fungsi penuh:

Ukuran inspeksi minimum: 30x30 m.Berlaku untuk: pemeriksaan kualitas semikonduktor dan stensil SMT.

Pemrograman melalui file Gerber dapat diselesaikan dalam 3 ~ 5 menit.

Pemeriksaan lubang stensil memerlukan cakupan penuh.

Pengamatan mikroskopis dinding stensil.

Pengukuran visual ketebalan stensil bertahap.

Skema pengukuran tegangan presisi tinggi.

Inspeksi lubang buruk pada seluruh pelat.

Metode pengelompokan dan penilaian:

Untuk ukuran berbeda, jenis komponen berbeda, dan tingkat lubang berbeda, Gunakan tingkat parameter deteksi berbeda untuk lebih memastikan keakuratan komponen presisi tinggi.

Teknologi pengukuran ketebalan stensil 3D eksklusif:

Berdasarkan prinsip triangulasi, ketebalan stensil dan kehalusan dinding lubang diukur dengan ketebalan 3D khusus. kamera pengukuran sesuai dengan sudut 45 derajat dinding lubang.t=h*sina;Melalui kamera sudut 3D, ketebalan lubang diamati dan dihitung secara real time.Resolusi pengukuran: 0,12um, akurasi pengukuran: 1,2um.

Spesifikasi

Model	I.C.T-S780
Kamera	Kamera industri digital cerdas 5M piksel
Barang Inspeksi	Akurasi lubang stensil, deteksi kualitas, deteksi efek pembersihan stensil, deteksi benda asing, ketegangan pengukuran, perbandingan akurasi stensil, pengukuran ketebalan, inspeksi pengikis, dll.
item tes	Posisi, ukuran, kuantitas, kualitas, akurasi, benda asing, tegangan, duri, kerusakan, porositas
Pengukuran Dimensi ketepatan	6,7μm
Kecepatan deteksi	0,8 detik/fov, opsional 1,2 detik/fov
Kekuatan	AC220 50/60Hz,5A
Berat	1300Kg
Dimensi	125014001650mm
