I.C.T |Mesin Solder Gelombang Selektif Otomatis PCBA Gelombang Selektif Cepat

Ringkasan

Penyolderan gelombang selektif adalah bentuk khusus penyolderan gelombang yang diciptakan untuk memenuhi persyaratan pengembangan penyolderan komponen melalui lubang.Ini terutama cocok untuk menyolder komponen melalui lubang pada produk elektronik kelas atas.Misalnya: produk elektronik militer, elektronik otomotif, produk catu daya switching, dan industri lain yang memerlukan keandalan penyolderan lebih tinggi.

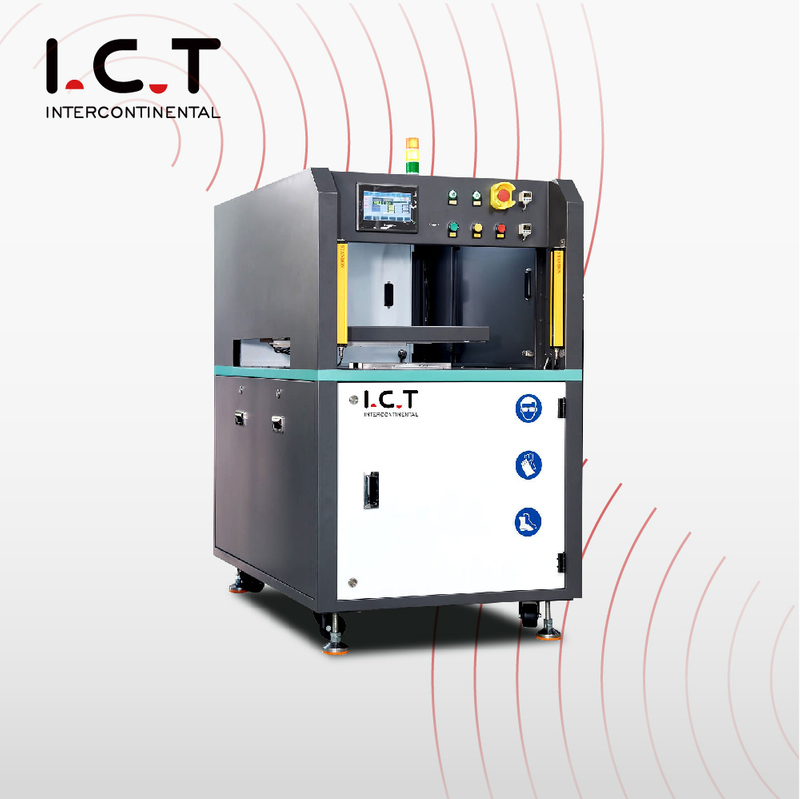

Penyolderan gelombang selektif I.C.T SS330 adalah peralatan berkinerja tinggi yang dikembangkan dan dirakit di Cina.

I.C.T-SS330

I.C.T-SS430

1, Katup jet keramik piezoelektrik yang berasal dari Jerman dipilih, yang cocok untuk fluks dengan kandungan padat kurang dari 5%, kontrol komputer atau sakelar penyesuaian manual, kontrol tepat waktu semprotan, kecepatan semprotan, ekonomi dan perlindungan lingkungan, aliran FLUX digital , aliran semprotan, sudut, kepadatan, lebar dan parameter lainnya dapat direkam.

2, Desain yang ramah pengguna: deteksi kesalahan (seperti alarm abnormal pemanas, dll.), pengingat perawatan rutin, fungsi ekonomi, fungsi transmisi manual darurat dan perawatan bebas alat, mengurangi tingkat kegagalan peralatan.

3, Komponen inti: menggunakan komponen impor untuk memastikan stabilitas pengoperasian peralatan jangka panjang.

4, Dapat mengontrol jumlah solder, waktu penyolderan dan jumlah solder setiap tempat solder.

5, Pembuatan program sederhana, menggunakan gambar atau data Gerber untuk membuat program produksi.

6, Nosel dapat dipilih sesuai dengan ukuran titik solder, dan tidak diperlukan perlengkapan untuk melindungi bagian yang tidak disolder.

7, gambar PCB dapat langsung digunakan untuk pemrograman jalur.Titik awal jalur, kecepatan gerak penyolderan, kecepatan langkah kosong, tinggi sumbu z, dan tinggi puncak gelombang dapat diatur di komputer.

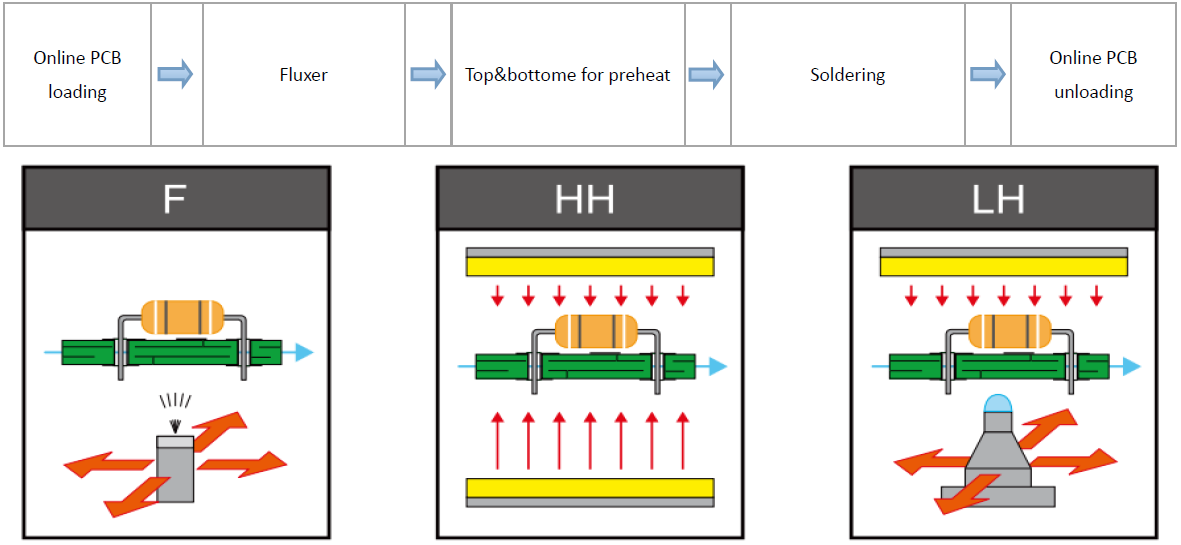

              Penyemprotan Fluks                +                 Pemanasan awal                    +                     Pematerian

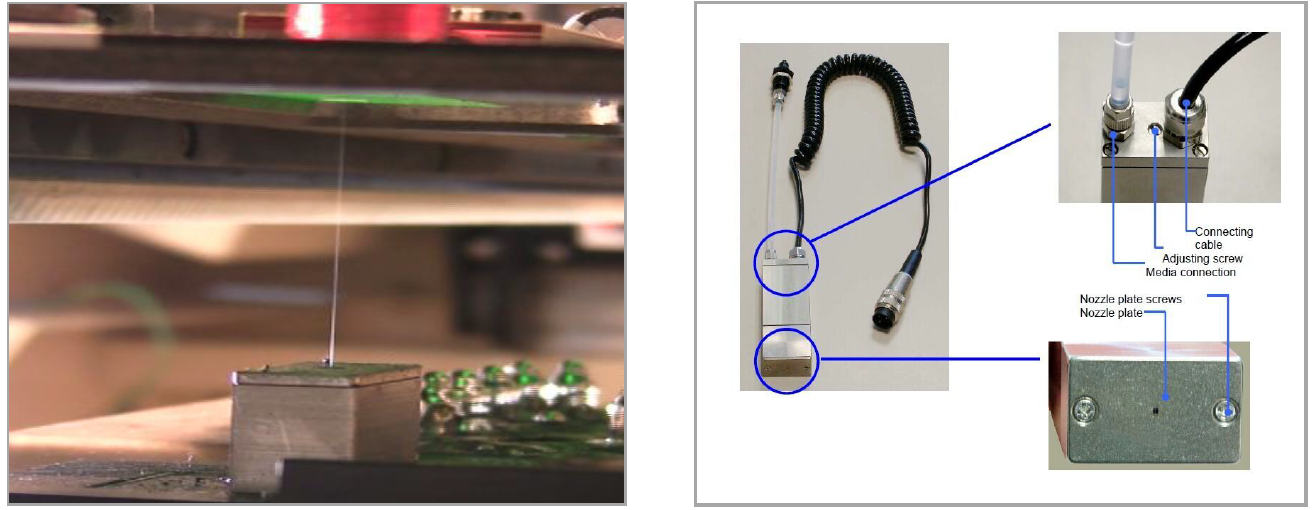

Sistem fluks

1.  Katup jet keramik piezoelektrik asal Jerman dipilih, yang cocok untuk fluks dengan kandungan padat kurang dari 5%.

2.Flux ditebar oleh tangki tekanan, pastikan tekanan stabil tanpa dipengaruhi jumlah fluks.Fungsi deteksi kemacetan nosel bersifat opsional.

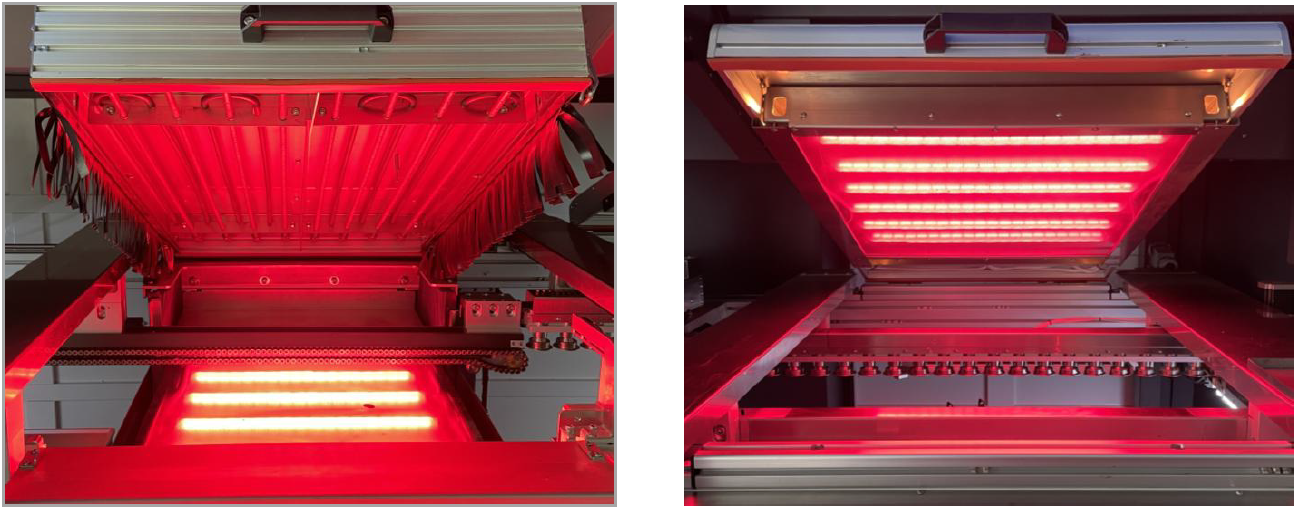

Sistem pemanasan awal

Pemanasan awal bawah adalah standar yang dilengkapi mesin, Posisi dapat disesuaikan. Pemanas IR Atas, Konduksi panas IR yang efisien dan stabil. Struktur desain untuk memaksimalkan area pemanasan awal. Desain kapas bersuhu tinggi untuk memastikan stabilitas suhu. Bagian penghasil panas dan penghantar panas dan motor mengadopsi merek ternama. Desain plug-in pemeliharaan.mode perawatan bebas alat.

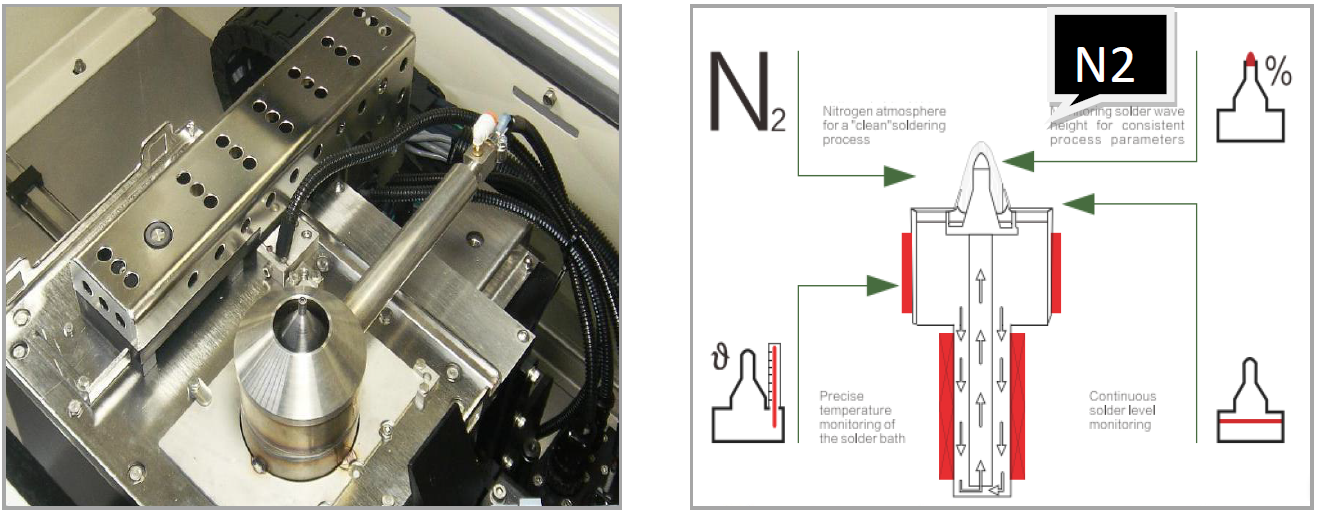

Sistem penyolderan

1. Platform XYZ terdiri dari sekrup bola presisi tinggi dan motor berkecepatan tinggi.

2. Kumparan pompa elektromagnetik mengadopsi merek impor Jerman untuk memastikan stabilitas dan keandalan puncak.

3. Suhu solder, suhu N2, tinggi gelombang, kalibrasi gelombang dll semuanya dapat diatur dalam perangkat lunak.

4. Pot solder terbuat dari Ti, tidak bocor.Dengan pemanas besi cor di luar, kuat & cepat memanas.

5.N2 sistem pemanas online, untuk membasahi penyolderan dengan sempurna dan mengurangi sampah solder.

6. Standar dengan fungsi pembersihan otomatis nosel.Berapa banyak panel yang dapat diatur untuk membersihkan nosel.
