DEKAN S1 |Mesin Mounter Jalur Chip Smt Pcb Samsung Bekas dari pabrikan Cina

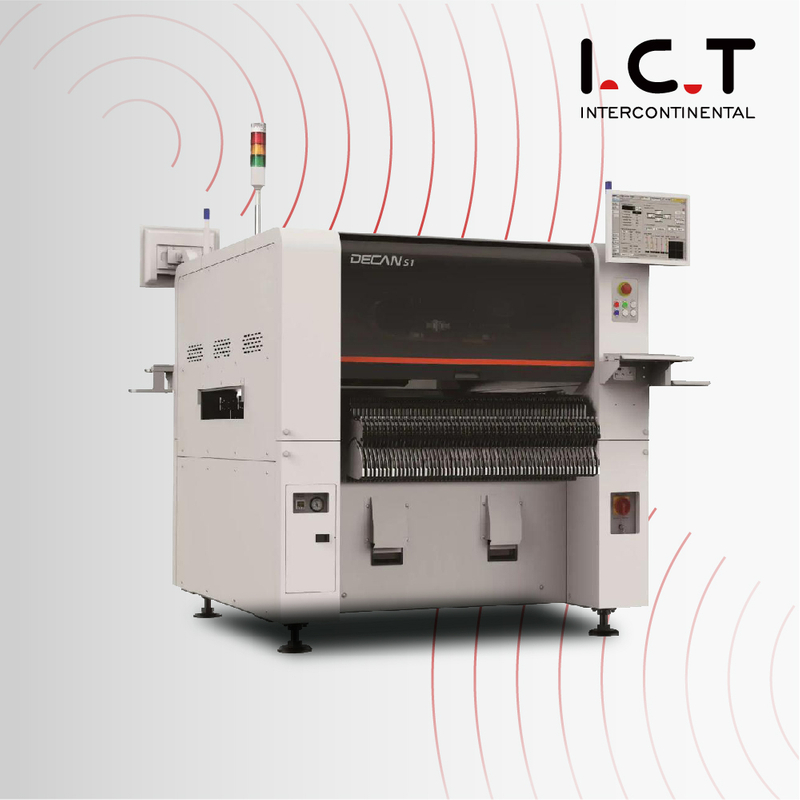

Mesin Pemasangan Jalur Chip Smt Pcb Smt DECAN S1 Bekas Samsung

Perkenalan

Pemasangan Chip SMT Hanwha

DECAN S1 Hanwha Pemasangan Chip SMT

Pemasangan Cepat & Fleksibel

Pemasangan Chip Kecepatan Sedang Generasi Berikutnya

Sebagai chip mounter yang dikembangkan dengan fokus pada peningkatan nyata, salah satu dari tiga indeks utama, chip mounter ini memberikan produktivitas optimal yang diperlukan untuk produksi batch.

• Meningkatkan produktivitas aktual

• Meningkatkan kualitas penempatan

• Mengurangi tingkat kerugian

Performa Tertinggi di antara Pemasangan Chip di Kelas yang Sama

Penerapan Tertinggi dari Pemasangan Chip Kecepatan Menengah pada PCB

• 510 x 510mm (standar) / 1500 x 460mm (opsi)

– Memungkinkan untuk memproduksi PCB dengan ukuran hingga 1.500mm(L) x 460mm(W)

Memperluas Jangkauan Pengenalan Komponen dengan Kamera Piksel Tinggi

• Kamera terbang dapat mengenali semua chip 03015 ~  16mm

Meningkatkan Tingkat Penjemputan Secara Bersamaan

• Mengatur posisi kantong secara otomatis melalui komunikasi antara mesin dan pengumpan

Meningkatkan Kecepatan Penempatan Komponen Bentuk Ganjil

• Meningkatkan kecepatan sekitar 25% dengan mengoptimalkan urutan gerakan yang dikenali kamera tetap

Menempatkan Microchip Secara Stabil

Mengenali Pusat Nosel

• Meningkatkan tingkat kehilangan microchip dan kualitas penempatan dengan mencegah terjadinya kebocoran udara

Jalankan Kalibrasi Waktu

• Menjaga keakuratan penempatan dengan melakukan kalibrasi otomatis selama produksi

Perawatan Otomatis Mencegah Kesalahan Penjemputan dan Menjaga Kualitas Penempatan*

• Mengukur tekanan pneumatik dan laju aliran nosel dan poros

• Menghilangkan benda asing pada nosel dan poros dengan tekanan tinggi

ledakan udara

Peningkatan Kenyamanan Pengoperasian

Mengurangi Waktu Pengajaran pada Komponen Bentuk Ganjil Besar

• FOV Kamera Fidusia yang Diperluas: 7.5mm → 12mm

– Mengurangi waktu untuk mengajarkan titik pengambilan/penempatan komponen dan meningkatkan kenyamanan pengajaran

Mempertahankan Koordinat Pengambilan Pengumpan Umum

• Saat mengganti model, kurangi waktu penggantian model dengan meneruskan informasi pengambilan model serupa

Menyatukan Tingkat Pencahayaan Komponen Chip

• Dengan menetapkan nilai pencahayaan yang sama secara kolektif, meminimalkan waktu penggantian pencahayaan, menghilangkan penyimpangan produktivitas berdasarkan alat berat, dan meningkatkan kenyamanan manajemen DB bagian

Dukungan Komponen Multi-vendor *

• Dimungkinkan untuk mengelola komponen yang sama yang dipasok oleh dua pemasok dalam satu nama komponen, sehingga dimungkinkan untuk melakukan produksi secara terus menerus tanpa mengubah program PCB untuk komponen yang dipasok oleh vendor berbeda

Mengajarkan Komponen Berukuran Besar dengan Mudah (Tampilan Panorama)

• Melakukan pengenalan terpisah terhadap komponen berukuran besar yang keluar

rentang pengenalan kamera (FOV) dan menggabungkan gambar komponen terpisah menjadi satu gambar sebelum ditampilkan.

– Dengan mudah mengajarkan posisi pengambilan/penempatan komponen berukuran besar

SAMSUNG Bekas DECAN S1 Pemasangan Cepat & Fleksibel

▶ Kecepatan : 47.000 CPH (Optimal) ▶ Spindel/Gantri : 10 Spindel/1 Gantri ▶ Bagian: 03015~□55mm(H15),L75mm ▶ Akurasi : ±28μm @ Cpk≥ 1,0/Chip ±30μm @ Cpk≥ 1,0/IC ▶ PCB Maks : L510xW510 (Standar) L1,500xW460 (Maks) ▶ Performa tertinggi di antara Chip Mounter di kelas yang sama ▶ Menempatkan microchip secara stabil ▶ Peningkatan kenyamanan pengoperasian

Model		DEKAN S1
Penyelarasan		Terbang Kamera + Perbaiki Kamera
Jumlah spindel		10 spindel x 1 Gantry
Kecepatan Penempatan		47.000 CPH (Optimal)
Penempatan Ketepatan		±28μm @ Cpk≥ 1,0
Rentang Komponen	Kamera Terbang	03015 ~ □ Kamera Perbaiki 16mm
		42mm ~ □55mm (MFOV) L55mm ~ L75mm Konektor (MFOV)
	Maks.Tinggi	10mm (Terbang), 15mm (Perbaiki)
Ukuran PCB (mm)	Minimal.	50(P) x 40(L)
	Maks.	510(P) x 510(L) Opsi~ Maks.1.500(P) x 460(W)
Ketebalan PCB (mm)		0,38 ~ 4,2
Kapasitas Pengumpan (standar 8mm)		60ea / 56ea (Pengumpan tetap / Kereta Dok) 120ea / 112ea (Feederbase tetap / Docking Cart) - Opsi
Kegunaan	Kekuatan	3 Fase AC200 / 208 / 220 / 240 / 380 / 415V Maks.3.5kVA
	Konsumsi udara	5,0~7,0kgf/cm2 50Nℓ/mnt (Pompa Vakum)
Berat (kg)		Kira-kira.1.600
Dimensi Eksternal (mm)		1.430(P) x 1.740(P) x 1.485(T)

Mesin Pemasangan Jalur Chip Samsung PCB SMT

Raih presisi dan kecepatan dalam perakitan elektronik dengan solusi kinerja tinggi kami.Manfaatkan kompatibilitas komponen serbaguna, inspeksi penglihatan tingkat lanjut, dan pengoperasian yang mudah digunakan.Tingkatkan proses produksi Anda dan tetap kompetitif di industri elektronik dengan teknologi SMT Samsung.

Hubungi kami hari ini untuk mempelajari lebih lanjut!

Pertanyaan Umum:

1. Apa yang dimaksud dengan pemasangan chip?

Pemasangan chip, juga dikenal sebagai mesin pick-and-place, adalah perangkat otomatis yang digunakan dalam manufaktur elektronik.Teknologi ini secara tepat mengambil komponen elektronik, seperti perangkat pemasangan permukaan (SMD), dan menempatkannya pada papan sirkuit tercetak (PCB) selama proses perakitan teknologi pemasangan permukaan (SMT).

2. Apa yang dimaksud dengan chip pemasangan permukaan?

Chip pemasangan permukaan, sering disebut sebagai perangkat pemasangan permukaan (SMD) atau komponen chip, adalah komponen elektronik mini yang dirancang untuk pemasangan di permukaan langsung ke PCB.Komponen-komponen ini biasanya lebih kecil dan lebih ringan daripada komponen lubang tembus dan disolder ke permukaan PCB.

3. Apa yang dimaksud dengan pemasangan permukaan dalam kelistrikan?

Pemasangan permukaan dalam teknik kelistrikan mengacu pada metode pemasangan komponen elektronik langsung ke permukaan papan sirkuit cetak (PCB).Pendekatan ini menghilangkan kebutuhan akan lubang (melalui lubang) pada PCB, dan komponen disolder langsung ke permukaan PCB, sehingga menghasilkan proses perakitan yang lebih kompak dan efisien.Teknologi pemasangan permukaan (SMT) telah menjadi standar dalam manufaktur elektronik modern.
